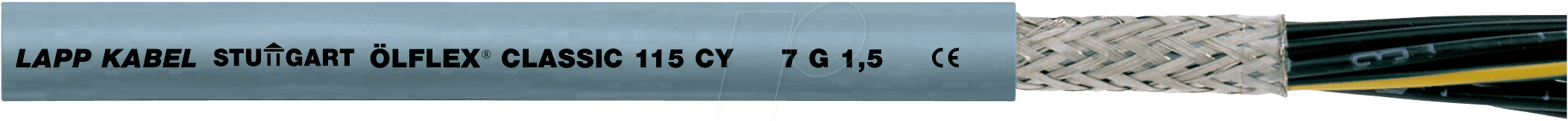

Zuverlässige Signalübertragung für anspruchsvolle Installationen: CL15CY 4G0,75-50 – Steuerleitung CLASSIC 115 CY, 4 x 0,75 mm, 50 m, mit PE
Sie suchen eine Steuerleitung, die auch unter schwierigen Bedingungen eine zuverlässige Datenübertragung gewährleistet und Ihre elektrischen Anlagen sicher macht? Die CL15CY 4G0,75-50 – Steuerleitung CLASSIC 115 CY, 4 x 0,75 mm, 50 m, mit PE ist die ideale Lösung für industrielle Automatisierung, Maschinenbau und Schaltanlagenbau, wo höchste Anforderungen an Flexibilität, Robustheit und EMV-Verträglichkeit gestellt werden.
Maximale Leistung durch überlegene Materialqualität und Konstruktion
Die Steuerleitung CL15CY 4G0,75-50 zeichnet sich durch ihre herausragende Konstruktion aus, die speziell für den professionellen Einsatz entwickelt wurde. Der Kern der Leistungsfähigkeit liegt in der sorgfältigen Auswahl und Verarbeitung der Materialien:
- Feindrahtige Kupferleiter: Die Leiter bestehen aus feinen Kupferdrähten, die nach DIN VDE 0295 Klasse 5 gefertigt sind. Dies garantiert eine exzellente Flexibilität der Leitung, was die Installation in engen Räumen oder bei komplexen Verlegungen erheblich erleichtert. Die hohe Leitfähigkeit des Kupfers stellt eine effiziente und verlustarme Signalübertragung sicher.
- Aderisolation aus Polyethylen (PE): Die Isolierung jeder einzelnen Ader besteht aus hochwertigem Polyethylen. PE bietet eine ausgezeichnete elektrische Isolation und Beständigkeit gegenüber vielen Chemikalien und Umwelteinflüssen. Dies schützt die empfindlichen Signale vor äußeren Störungen und gewährleistet die Langlebigkeit der Leitung, selbst in anspruchsvollen Umgebungen.
- Außenmantel aus PVC: Der robuste Außenmantel aus PVC (Polyvinylchlorid) schützt die Steuerleitung vor mechanischer Beschädigung, Abrieb und widrigen Umweltbedingungen. PVC ist bekannt für seine hohe Abriebfestigkeit und seine Beständigkeit gegenüber Ölen, Fetten und vielen Säuren, was die Lebensdauer der Leitung unter industriellen Bedingungen verlängert.
- Optimale Schlagendrallung: Die einzelnen Adern sind mit einer optimalen Schlagendrallung verlegt. Dies minimiert gegenseitige elektromagnetische Beeinflussung (Übersprechen) zwischen den Leitern und trägt somit maßgeblich zur Störungsfreiheit der Signalübertragung bei, was insbesondere bei Steuer- und Datenleitungen von entscheidender Bedeutung ist.
- EMV-gerechte Konstruktion: Die spezifische Konstruktion der CL15CY 4G0,75-50 unterstützt die elektromagnetische Verträglichkeit (EMV). Dies ist unerlässlich, um ungewollte Störungen durch externe elektromagnetische Felder zu minimieren und die Integrität der übertragenen Signale zu gewährleisten.
Anwendungsbereiche: Wo Präzision auf Robustheit trifft
Die Steuerleitung CL15CY 4G0,75-50 ist aufgrund ihrer spezifischen Eigenschaften für eine Vielzahl anspruchsvoller Anwendungen prädestiniert. Ihre hohe Flexibilität, kombiniert mit der Robustheit des Materials, macht sie zur ersten Wahl in Bereichen, in denen eine zuverlässige und störungsfreie Signalübertragung unerlässlich ist:
- Industrielle Automatisierungstechnik: In modernen Fertigungsanlagen, Robotik und Prozesssteuerungen werden Steuerleitungen wie die CL15CY 4G0,75-50 eingesetzt, um Sensoren, Aktoren und Steuergeräte miteinander zu verbinden. Die Widerstandsfähigkeit gegenüber Schwingungen und mechanischer Belastung ist hierbei ein entscheidender Vorteil.
- Maschinenbau: Bei der Konstruktion von Werkzeugmaschinen, Verpackungsmaschinen oder Produktionsanlagen sorgt diese Leitung für eine sichere und flexible Verbindung der elektrischen Komponenten, auch bei dynamischen Bewegungen der Maschinen.
- Schaltanlagenbau: Im Schaltschrankbau ermöglicht die hohe Flexibilität eine platzsparende und ordentliche Verlegung, während die robuste Isolierung die Sicherheit und Zuverlässigkeit der gesamten Anlage gewährleistet.
- Datenübertragung in rauen Umgebungen: Wo Standardleitungen an ihre Grenzen stoßen, bietet die CL15CY 4G0,75-50 eine überlegene Performance, beispielsweise in Werkstätten, Produktionshallen oder bei der Steuerung von Anlagen, die Umwelteinflüssen ausgesetzt sind.
- Flexible Verkabelung in bewegten Teilen: Durch ihre hohe Flexibilität eignet sich die Leitung hervorragend für Verkabelungen in Bereichen mit Bewegung, wie z.B. an Schwenkarmen oder entlang von Förderbändern.
Qualitätsmerkmale im Detail: CL15CY 4G0,75-50
| Merkmal | Spezifikation |
|---|---|
| Leitertyp | Feindrahtig, Kupfer, blank |
| Leiterklasse | Klasse 5 nach DIN VDE 0295 |
| Ader-Isolation | Polyethylen (PE) |
| Außenmantel-Material | PVC |
| Anzahl der Adern | 4 |
| Nennquerschnitt pro Ader | 0,75 mm² |
| Länge der Rolle | 50 Meter |
| Temperaturbereich (fest verlegt) | -40°C bis +70°C (typisch für PVC-ummantelte Leitungen dieser Klasse) |
| Außendurchmesser (ca.) | Qualitative Beschreibung: Optimiert für eine Balance zwischen Leiterquerschnitt und Flexibilität, ermöglicht eine effiziente Raumnutzung in Verlegekanälen und Schaltanlagen. |
| Brandverhalten | Selbstverlöschend, flammwidrig nach IEC 60332-1-2 (typisch für PVC-ummantelte Steuerleitungen) |
Technische Spezifikationen und Normen
Die CL15CY 4G0,75-50 Steuerleitung wurde nach strengen industriellen Normen gefertigt, um höchste Zuverlässigkeit und Sicherheit zu gewährleisten:
- Normenkonformität: Die Leitung entspricht den relevanten VDE- und IEC-Normen für Steuerleitungen, was eine durchgängige Qualität und Leistungsfähigkeit sicherstellt.
- Spannungsfestigkeit: Die Isolierung ist ausgelegt für die typischen Betriebsspannungen in Steuerungs- und Automatisierungsanwendungen (oftmals U₀/U 300/500 V, genaue Spezifikation abhängig vom genauen Produktdatenblatt des Herstellers).
- Beständigkeit gegen Umwelteinflüsse: Die Kombination aus PE-Isolation und PVC-Mantel bietet Schutz gegen eine Vielzahl von Chemikalien, Ölen und Fetten, die in industriellen Umgebungen häufig vorkommen.
- UV-Beständigkeit: Während PVC eine gute Grundbeständigkeit aufweist, kann die UV-Beständigkeit je nach Formulierung variieren. Für Anwendungen, die direkter Sonneneinstrahlung ausgesetzt sind, sind zusätzliche Schutzmaßnahmen zu prüfen.
Vorteile auf einen Blick für Ihre Installation
- Hohe Flexibilität: Erleichtert die Installation, auch in engen Bereichen und bei komplexen Verlegungen.
- Zuverlässige Signalübertragung: Feindrahtige Leiter und optimale Schlagendrallung minimieren Störungen.
- Robuster Schutz: PE-Isolation und PVC-Mantel bieten Widerstand gegen mechanische Beanspruchung und Umwelteinflüsse.
- Langlebigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer auch unter industriellen Bedingungen.
- EMV-gerechte Konstruktion: Minimiert elektromagnetische Interferenzen für eine stabile Signalqualität.
- Kosteneffizienz durch Langlebigkeit: Reduziert Wartungskosten und Ausfallzeiten.
FAQ – Häufig gestellte Fragen zu CL15CY 4G0,75-50 – Steuerleitung CLASSIC 115 CY, 4 x 0,75 mm, 50 m, mit PE
Ist diese Steuerleitung für den Einsatz im Freien geeignet?
Die CL15CY 4G0,75-50 verfügt über einen PVC-Außenmantel, der eine gewisse Beständigkeit gegen Umwelteinflüsse bietet. Für eine dauerhafte Installation im Freien, die direkter Sonneneinstrahlung oder extremen Witterungsbedingungen ausgesetzt ist, empfiehlt es sich jedoch, zusätzliche Schutzmaßnahmen zu ergreifen, wie z.B. eine Verlegung in geeigneten Schutzrohren, um die UV-Beständigkeit und die Langlebigkeit zu optimieren.
Welche Art von Kupfer wird für die Leiter verwendet?
Für die CL15CY 4G0,75-50 werden blanke Kupferleiter verwendet, die feindrahtig gefertigt sind. Diese entsprechen der Leiterklasse 5 nach DIN VDE 0295, was eine sehr hohe Flexibilität und eine exzellente elektrische Leitfähigkeit sicherstellt.
Was bedeutet „4G0,75“?
„4G0,75“ ist eine Bezeichnung, die sich aus mehreren Komponenten zusammensetzt: „4“ steht für die Anzahl der Adern (hier 4), „G“ bedeutet, dass eine der Adern eine grün-gelbe Schutzleiterader ist, und „0,75“ gibt den Nennquerschnitt jeder einzelnen Ader in Quadratmillimetern an.
Kann diese Leitung für höhere Spannungen als 300/500V verwendet werden?
Die Steuerleitung CL15CY 4G0,75-50 ist typischerweise für eine Nennspannung von 300/500 V ausgelegt, was für die meisten Steuerungs- und Automatisierungsanwendungen ausreichend ist. Für höhere Spannungsbereiche sind spezielle Leitungen erforderlich. Es ist immer ratsam, das genaue Produktdatenblatt des Herstellers zu konsultieren, um die spezifischen Spannungsfestigkeitswerte zu überprüfen.
Wie unterscheidet sich die PE-Isolation von anderen Isolationsmaterialien?
Die Polyethylen (PE)-Isolation bietet im Vergleich zu anderen Isolationsmaterialien wie z.B. PVC eine höhere elektrische Durchschlagsfestigkeit und eine bessere Beständigkeit gegenüber bestimmten Chemikalien und Umwelteinflüssen. Sie ist zudem sehr flexibel und bietet gute mechanische Eigenschaften, was sie ideal für Steuerleitungen macht, die oft in bewegten oder anspruchsvollen Umgebungen eingesetzt werden.
Ist die Leitung ölbeständig?
Der PVC-Außenmantel der CL15CY 4G0,75-50 bietet eine gute Beständigkeit gegenüber vielen Ölen und Fetten, was für den Einsatz in industriellen Umgebungen von Vorteil ist. Bei extremen oder aggressiven chemischen Einflüssen ist jedoch die genaue Beständigkeitstabelle des Herstellers zu konsultieren.
Wie wird die elektromagnetische Verträglichkeit (EMV) dieser Leitung sichergestellt?
Die EMV-Verträglichkeit wird durch die sorgfältige Konstruktion der Leitung erreicht, insbesondere durch die Schlagendrallung der Adern und die Wahl der Isoliermaterialien. Eine optimierte Verlegung und gegebenenfalls zusätzliche Abschirmungsmaßnahmen in der Anwendungsumgebung können die EMV-Leistung weiter verbessern.
