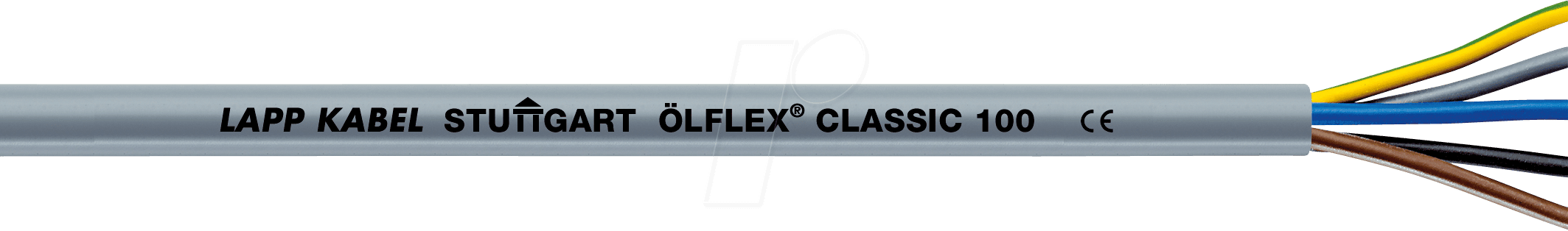

Maximale Signalintegrität und Zuverlässigkeit für Ihre Steuerungssysteme: CL100 9G0,75-100 Steuerleitung
Die CL100 9G0,75-100 Steuerleitung CLASSIC 100 ist die essenzielle Komponente für anspruchsvolle Elektroinstallationen, bei denen eine störungsfreie Datenübertragung und eine langlebige Leistung unerlässlich sind. Entwickelt für Elektriker, Automatisierungstechniker und Anlagenbauer, löst diese Kabelqualität das Problem ineffizienter oder anfälliger Verkabelung, indem sie eine robuste und zuverlässige Verbindung für Steuerungs- und Messaufgaben gewährleistet.
Der entscheidende Vorteil: Überlegenheit der CL100 9G0,75-100 Steuerleitung
Im Vergleich zu Standard-Steuerleitungen zeichnet sich die CL100 9G0,75-100 durch ihre kompromisslose Bauweise aus. Die präzise gefertigten Leiter aus hochreinem Kupfer gewährleisten eine optimale Leitfähigkeit und minimieren Signalverluste, selbst über längere Distanzen. Die isolierende PE-Ummantelung (Polyethylen) bietet einen exzellenten Schutz gegen mechanische Beschädigungen, chemische Einflüsse und Feuchtigkeit, was die Lebensdauer und Zuverlässigkeit im industriellen Umfeld signifikant erhöht. Diese überlegene Materialwahl und Konstruktion machen sie zur bevorzugten Wahl für Anwendungen, bei denen Ausfallzeiten keine Option sind.
Konstruktion und Material für höchste Ansprüche
Die CL100 9G0,75-100 Steuerleitung basiert auf einer durchdachten Konstruktion, die auf Langlebigkeit und optimale Performance ausgelegt ist:
- Leiter: Neun einzeln isolierte Leiter, jeweils mit einem Querschnitt von 0,75 mm², gefertigt aus feindrähtigem, verzinntem Kupfer. Dies ermöglicht eine hohe Flexibilität und Korrosionsbeständigkeit, was besonders in anspruchsvollen Umgebungen von Vorteil ist. Die Verzinnung verbessert zudem die Lötbarkeit und verhindert die Oxidation der Kupferoberfläche.
- Isolation: Jeder Leiter ist mit einer robusten PE-Isolierung versehen, die eine hohe elektrische Festigkeit und ausgezeichnete dielektrische Eigenschaften aufweist. Dies schützt vor Kurzschlüssen und gewährleistet die Signalintegrität.
- Außenmantel: Der äußere Mantel besteht ebenfalls aus speziellem PE-Material, das gegen Öle, Fette, Säuren und Laugen beständig ist. Er schützt die gesamte Kabelkonstruktion vor mechanischer Beanspruchung, Abrieb und Umwelteinflüssen.
- Aufbau: Die neun Leiter sind geordnet im Kern des Kabels verlegt, um eine symmetrische Anordnung und einfache Handhabung zu gewährleisten. Die Verlegung im Querschnitt minimiert induktive Kopplungen zwischen den Leitern.
Anwendungsbereiche: Wo die CL100 9G0,75-100 glänzt
Diese Steuerleitung ist prädestiniert für eine Vielzahl von Einsatzgebieten, in denen präzise und zuverlässige Steuersignale übermittelt werden müssen:
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren, Steuergeräten und SPS (Speicherprogrammierbare Steuerungen) in Produktionsanlagen.
- Maschinenbau: Verkabelung von Werkzeugmaschinen, Förderbändern, Robotersystemen und anderen komplexen Maschinen.
- Gebäudetechnik: Steuerung von Beleuchtungsanlagen, Lüftungs- und Klimatisierungssystemen, Sicherheitseinrichtungen und Zutrittskontrollsystemen.
- Schaltschrankbau: Innerer Anschluss von Komponenten in Schaltschränken zur Übertragung von Steuersignalen.
- Mess- und Regelungstechnik: Zuverlässige Übertragung von Messwerten und Sollgrößen in Prozessleitsystemen.
- Fahrzeugbau: Einsatz in speziellen Anwendungen im Nutzfahrzeug- und Landmaschinenbereich.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | CL100 9G0,75-100 |
| Kabeltyp | Steuerleitung CLASSIC 100 |
| Anzahl der Leiter | 9 |
| Leiterquerschnitt | 0,75 mm² |
| Leitermaterial | Verzinnter Kupferdraht, feindrähtig |
| Leiterisolierung | Polyethylen (PE) |
| Außenmantelmaterial | Polyethylen (PE) |
| Nennspannung | 300/500 V (entsprechend DIN VDE 0245 und anderen relevanten Normen für diese Kabelklasse) |
| Temperaturbereich (fest verlegt) | -40°C bis +70°C |
| Temperaturbereich (bewegt) | -5°C bis +70°C |
| Biegeradius (fest verlegt) | Mindestens 4 x Außendurchmesser |
| Biegeradius (bewegt) | Mindestens 10 x Außendurchmesser |
| Flammwidrigkeit | Gemäß EN 60332-1-2 (selbstverlöschend) |
| Ölbeständigkeit | Ja, gemäß DIN EN 60811-2-1 |
| UV-Beständigkeit | Begrenzt, für Innenanwendungen oder geschützten Außeneinsatz empfohlen |
| Halogenfreiheit | Nein, PE-Isolierung enthält Halogene |
| Kabellänge pro Einheit | 100 Meter |
Warum die CL100 9G0,75-100 die richtige Wahl ist
Die CL100 9G0,75-100 Steuerleitung repräsentiert eine Investition in die Zuverlässigkeit und Effizienz Ihrer elektrischen Systeme. Ihre konstruktiven Merkmale – von der feindrähtigen, verzinnten Kupferleitung bis zur widerstandsfähigen PE-Ummantelung – sind darauf ausgelegt, den Belastungen moderner Industrie- und Technikumgebungen standzuhalten. Im Gegensatz zu weniger robusten Alternativen minimiert diese Leitung das Risiko von Signalstörungen und Ausfällen, was zu geringeren Wartungskosten und einer erhöhten Produktivität führt. Die universelle Anwendbarkeit macht sie zu einem unverzichtbaren Bauteil im Portfolio jedes qualitätsbewussten Installateurs und Technikers.
Sicherheit und Normenkonformität
Die CL100 9G0,75-100 Steuerleitung wurde gemäß anerkannter Industriestandards entwickelt und produziert. Die Isolierung und der Mantel aus Polyethylen erfüllen strenge Anforderungen hinsichtlich elektrischer Sicherheit und mechanischer Beständigkeit. Die Flammwidrigkeit nach EN 60332-1-2 sorgt für ein erhöhtes Maß an Brandschutz in geschlossenen Räumen und Schaltschränken, indem sie die Ausbreitung von Flammen begrenzt. Die Ölbeständigkeit nach DIN EN 60811-2-1 prädestiniert sie für den Einsatz in Umgebungen, in denen Öle und Fette auftreten können, wie beispielsweise in Werkzeugmaschinen oder Produktionsanlagen.
Verarbeitungsvorteile für professionelle Installationen
Die Flexibilität der CL100 9G0,75-100 Steuerleitung erleichtert die Verlegung, insbesondere in engen Schaltschränken oder komplexen Kabeltrassen. Der feindrähtige Aufbau sorgt für ein gutes Biegeverhalten, ohne die Leiter zu beschädigen. Die gute Abisolierbarkeit der PE-Isolierung ermöglicht ein schnelles und sauberes Arbeiten bei der Anschlussvorbereitung. Die Verzinnung der Kupferleiter verbessert die Lötbarkeit erheblich und minimiert das Risiko von Oxidation, was für dauerhaft stabile Verbindungen entscheidend ist.
Haltbarkeit und Langlebigkeit
Die Auswahl des Materials Polyethylen für die Isolierung und den Außenmantel gewährleistet eine außergewöhnliche Langlebigkeit. PE ist resistent gegenüber vielen chemischen Substanzen, was die Leitung vor vorzeitiger Alterung und Versprödung schützt. Dies ist besonders wichtig in industriellen Umgebungen, in denen Chemikalien und aggressive Reinigungsmittel zum Einsatz kommen können. Die gute Beständigkeit gegenüber wechselnden Temperaturen, innerhalb der definierten Grenzen, trägt ebenfalls zur langfristigen Einsatzsicherheit bei.
FAQ – Häufig gestellte Fragen zu CL100 9G0,75-100 – Steuerleitung CLASSIC 100, 9 x 0,75 mm, 100 m, mit PE
Was sind die Hauptanwendungsgebiete dieser Steuerleitung?
Die CL100 9G0,75-100 ist ideal für industrielle Automatisierung, Maschinenbau, Schaltschrankbau, Gebäudetechnik sowie für Mess- und Regelungsanwendungen, überall dort, wo eine zuverlässige Übertragung von Steuersignalen erforderlich ist.
Welche Vorteile bietet die PE-Isolierung gegenüber anderen Materialien?
Die PE-Isolierung bietet eine hohe mechanische Festigkeit, gute elektrische Isolationseigenschaften und ist widerstandsfähig gegen viele Chemikalien und Öle. Dies gewährleistet eine lange Lebensdauer und Zuverlässigkeit, auch in anspruchsvollen Umgebungen.
Ist diese Steuerleitung für den Außeneinsatz geeignet?
Die CL100 9G0,75-100 ist bedingt für den Außeneinsatz geeignet, insbesondere wenn sie vor direkter Sonneneinstrahlung (UV-Strahlung) und extremen Witterungsbedingungen geschützt ist. Für dauerhaften Außeneinsatz sind spezielle Kabel mit höherer UV- und Witterungsbeständigkeit zu empfehlen.
Kann die Leitung bei tiefen Temperaturen eingesetzt werden?
Ja, die Leitung ist für den Einsatz bei fest verlegter Installation bis zu -40°C geeignet. Bei bewegter Verlegung liegen die Grenzen bei -5°C.
Was bedeutet „feindrähtig“ bei den Leitern?
Feindrähtig bedeutet, dass die einzelnen Leiter aus vielen dünnen Kupferlitzen bestehen. Dies macht die Leitung flexibler und widerstandsfähiger gegen Bruch bei wiederholten Biegungen im Vergleich zu massiven Leitern.
Warum sind die Leiter verzinnt?
Die Verzinnung schützt die Kupferleiter vor Oxidation, verbessert die Lötbarkeit und reduziert den Übergangswiderstand an den Kontakten. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit der elektrischen Verbindungen.
Ist die CL100 9G0,75-100 halogenfrei?
Nein, die Isolierung und der Mantel aus Polyethylen (PE) enthalten Halogene. Für Anwendungen, die halogenfreie Kabel erfordern, müssen spezielle Kabeltypen gewählt werden.
