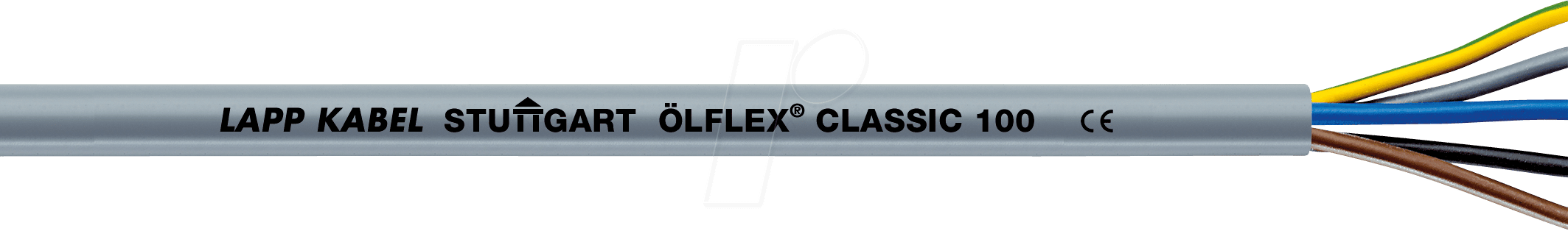

CL100 3G0,75-50 – Die zuverlässige Steuerleitung für anspruchsvolle Elektroinstallationen
Suchen Sie eine robuste und langlebige Steuerleitung, die auch unter schwierigen Bedingungen zuverlässig funktioniert? Die CL100 3G0,75-50 ist die ideale Lösung für Elektrotechniker, Anlagenbauer und Heimwerker, die Wert auf Sicherheit und Performance legen. Mit ihrem 3-adrigen Aufbau und einem Querschnitt von 0,75 mm² pro Ader bietet diese Leitung die notwendige Kapazität für eine Vielzahl von Steuerungsanwendungen, von der Gebäudeautomation bis hin zu industriellen Maschinen.
Erstklassige Performance und Sicherheit: Das zeichnet die CLASSIC 100 Serie aus
Die Steuerleitung CLASSIC 100 steht für höchste Qualitätsstandards und eine ausgereifte Technik, die auf Langlebigkeit und Zuverlässigkeit ausgelegt ist. Im Vergleich zu Standardleitungen bietet die CL100 3G0,75-50 durch ihre spezielle Materialzusammensetzung und Verarbeitung signifikante Vorteile, die sich in einer erhöhten Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung widerspiegeln. Die PE-Isolierung sorgt für exzellente elektrische Isolationseigenschaften und schützt die Leiteradern effektiv vor Feuchtigkeit und chemischen Einflüssen, was die Lebensdauer der Installation maßgeblich verlängert.
Technische Überlegenheit und Anwendungsflexibilität
Die CL100 3G0,75-50 ist konzipiert, um den hohen Anforderungen moderner Steuerungsaufgaben gerecht zu werden. Der Aufbau der Leitung ist präzise abgestimmt, um eine maximale Leitfähigkeit bei gleichzeitig hoher Sicherheit zu gewährleisten. Jeder Leiterkern aus hochwertigem Kupfer ist von einer robusten Isolationsschicht umgeben, die für eine sichere Trennung der einzelnen Stromkreise sorgt. Die äußere PE-Ummantelung bietet zusätzlichen Schutz vor mechanischen Beschädigungen wie Abrieb und Stoßbelastungen, was die Leitung auch in anspruchsvollen Umgebungen einsetzbar macht.
Vorteile der CL100 3G0,75-50 im Überblick:
- Hervorragende elektrische Eigenschaften: Dank des 0,75 mm² Querschnitts und des reinen Kupfermaterials wird ein geringer Leitungswiderstand erzielt, was Energieverluste minimiert und die Effizienz von Steuerstromkreisen optimiert.
- Robuste PE-Isolierung: Die Polyethylen-Ummantelung bietet exzellenten Schutz gegen Feuchtigkeit, Chemikalien und mechanische Beanspruchung, was die Langlebigkeit und Sicherheit der Installation erhöht.
- Hohe Flexibilität und Verarbeitbarkeit: Die Leitung ist so konzipiert, dass sie sich gut verlegen lässt, ohne zu knicken oder zu beschädigen, was die Installation vereinfacht und Zeit spart.
- Breites Anwendungsspektrum: Geeignet für feste Verlegung in trockenen, feuchten und nassen Räumen, im Freien sowie in Industrieanlagen, Schaltanlagen, Verteilern und zur Verbindung von Maschinen und Geräten.
- Beständigkeit gegen Umwelteinflüsse: Die Materialien sind UV-beständig und unempfindlich gegenüber vielen Ölen und Fetten, was den Einsatz unter wechselnden Bedingungen ermöglicht.
- Einhaltung relevanter Normen: Die Produktion erfolgt nach strengen Qualitätsstandards, um die Sicherheit und Zuverlässigkeit gemäß den geltenden Normen zu gewährleisten.
Detaillierte Produktmerkmale
Die CL100 3G0,75-50 ist mehr als nur eine einfache Leitung; sie ist eine Komponente, die auf Präzision und Zuverlässigkeit ausgelegt ist. Die Auswahl der Materialien und die Fertigungsprozesse spiegeln die langjährige Erfahrung in der Kabeltechnik wider.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | Steuerleitung CLASSIC 100 |
| Modellnummer | CL100 3G0,75-50 |
| Leiteraufbau | 3 Leiter (Phase, Neutralleiter, Schutzleiter) |
| Leiterquerschnitt | 0,75 mm² |
| Leitermaterial | Hochreines Kupfer, feindrähtig |
| Außenmantel Material | Polyethylen (PE), grau |
| Isolierungsmaterial der Adern | Polyethylen (PE) |
| Nennspannung | 0,3/0,5 kV (entsprechend den Anwendungsgrenzen für Steuerleitungen) |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Außenmaß (ca.) | 7,5 mm |
| Gewicht (ca. pro km) | 50 kg |
| Rollenlänge | 50 Meter |
| Beständigkeit | UV-beständig, ölbeständig, feuchtigkeitsbeständig |
| Anwendungsbereiche | Steuer- und Schaltanlagen, Gebäudeautomation, Maschinenbau, Verbindungskabel |
| Flammwidrigkeit | Entsprechend den relevanten Normen für die Kabelverlegung |
Umfassende Anwendungsmöglichkeiten
Die Vielseitigkeit der CL100 3G0,75-50 macht sie zu einem unverzichtbaren Bestandteil für eine breite Palette von Elektroinstallationen. Ob in der Automatisierungstechnik, wo präzise und störungsfreie Steuersignale unerlässlich sind, oder in der Energieverteilung für geringere Leistungsklassen, diese Leitung liefert stets die erwartete Performance.
In industriellen Umgebungen schützt die robuste PE-Isolierung die Leiteradern vor aggressiven Medien und mechanischer Belastung, die typischerweise in Fertigungsanlagen auftreten. Auch im gewerblichen und privaten Sektor, beispielsweise bei der Anbindung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Sicherheitssystemen oder Beleuchtungssteuerungen, spielt die CL100 3G0,75-50 ihre Stärken aus. Ihre Flexibilität erleichtert die Verlegung in engen Schächten und Kanälen, während die Materialqualität für eine dauerhaft sichere Funktion sorgt.
Die Leitung ist für die feste Verlegung konzipiert, was eine hohe mechanische Stabilität und Sicherheit gewährleistet. Dies ist besonders wichtig, wenn Kabelstränge in Maschinen integriert oder in Gebäudestrukturen verlegt werden. Die Beständigkeit gegenüber UV-Strahlung ermöglicht den Einsatz im Freien, beispielsweise zur Steuerung von Außenbeleuchtung oder automatisierten Bewässerungssystemen, ohne dass die Leitung durch Sonneneinstrahlung versprödet oder ihre Isolationseigenschaften verliert.
Die 3-adrige Ausführung mit einem Querschnitt von 0,75 mm² pro Ader ist prädestiniert für die Übertragung von Steuerbefehlen und Signalen, die für den Betrieb von Motoren, Ventilen, Relais und anderen Aktoren benötigt werden. Sie bietet ausreichend Spielraum für Anwendungen, bei denen die Stromstärken moderat sind, aber eine zuverlässige und störungsfreie Signalübertragung oberste Priorität hat.
FAQ – Häufig gestellte Fragen zu CL100 3G0,75-50 – Steuerleitung CLASSIC 100, 3 x 0,75 mm, 50 m, mit PE
Ist die CL100 3G0,75-50 für die Verlegung im Erdreich geeignet?
Die CL100 3G0,75-50 ist für die feste Verlegung in trockenen, feuchten und nassen Räumen sowie im Freien konzipiert. Für die direkte Verlegung im Erdreich ohne zusätzlichen Schutz sind spezielle Erdkabel vorgesehen. Eine fachgerechte Installation, die den örtlichen Vorschriften und den spezifischen Umgebungsbedingungen Rechnung trägt, ist stets erforderlich.
Welche Art von Geräten kann ich mit dieser Steuerleitung versorgen?
Diese Steuerleitung eignet sich hervorragend für die Verbindung und Steuerung von Geräten, die geringe bis moderate Leistungsanforderungen haben. Dazu gehören typischerweise Aktoren wie Ventile und Relais, kleine Motoren, Beleuchtungssteuerungen, Sensoren, SPS-Systeme und andere Steuerungsmodule in der Gebäudeautomation und im Maschinenbau.
Kann ich die Leitung für eine höhere Spannung als 0,5 kV verwenden?
Die Nennspannung von 0,3/0,5 kV gibt die maximale zulässige Betriebsspannung für diese spezifische Steuerleitung an. Eine Überschreitung dieser Spannung kann zu Schäden an der Isolierung und zu gefährlichen Situationen führen. Für höhere Spannungen sind Kabel mit entsprechenden Nennspannungen zu verwenden.
Wie unterscheidet sich die PE-Isolierung von anderen Isolationsmaterialien?
Polyethylen (PE) ist ein thermoplastisches Polymer, das für seine ausgezeichneten elektrischen Isoliereigenschaften, hohe chemische Beständigkeit und gute mechanische Robustheit bekannt ist. Es bietet einen sehr guten Schutz gegen Feuchtigkeit und Abrieb, was es zu einem idealen Material für die Isolierung von Leitungen macht, die in anspruchsvollen Umgebungen eingesetzt werden. Im Vergleich zu einigen anderen Isoliermaterialien weist PE eine höhere thermische Stabilität auf.
Ist die Leitung flexibel genug für die Verlegung in engen Kabelkanälen?
Ja, die CL100 3G0,75-50 ist als Steuerleitung mit einem feindrähtigen Leiteraufbau konzipiert, was ihr eine gute Flexibilität verleiht. Dies erleichtert die Verlegung in engen Kabelkanälen und Schächten, ohne dass die Gefahr besteht, dass die Leitung beschädigt wird.
Was bedeutet die Angabe 3G0,75?
Die Angabe 3G0,75 bedeutet, dass die Leitung über drei Leiter verfügt (G steht für die Schutzmaßnahme durch Leiterverbindung, auch bekannt als Schutzleiter oder Erdung). Jede dieser drei Adern hat einen Querschnitt von 0,75 mm².
Wie vermeide ich Beschädigungen während der Installation?
Um Beschädigungen während der Installation zu vermeiden, sollten Sie die Leitung nicht knicken, über scharfe Kanten ziehen oder sie übermäßig mechanisch belasten. Verwenden Sie geeignetes Werkzeug für die Abisolierung und Anschlussarbeiten. Achten Sie auf den zulässigen Biegeradius, der in den technischen Datenblättern der Kabelhersteller angegeben ist.
