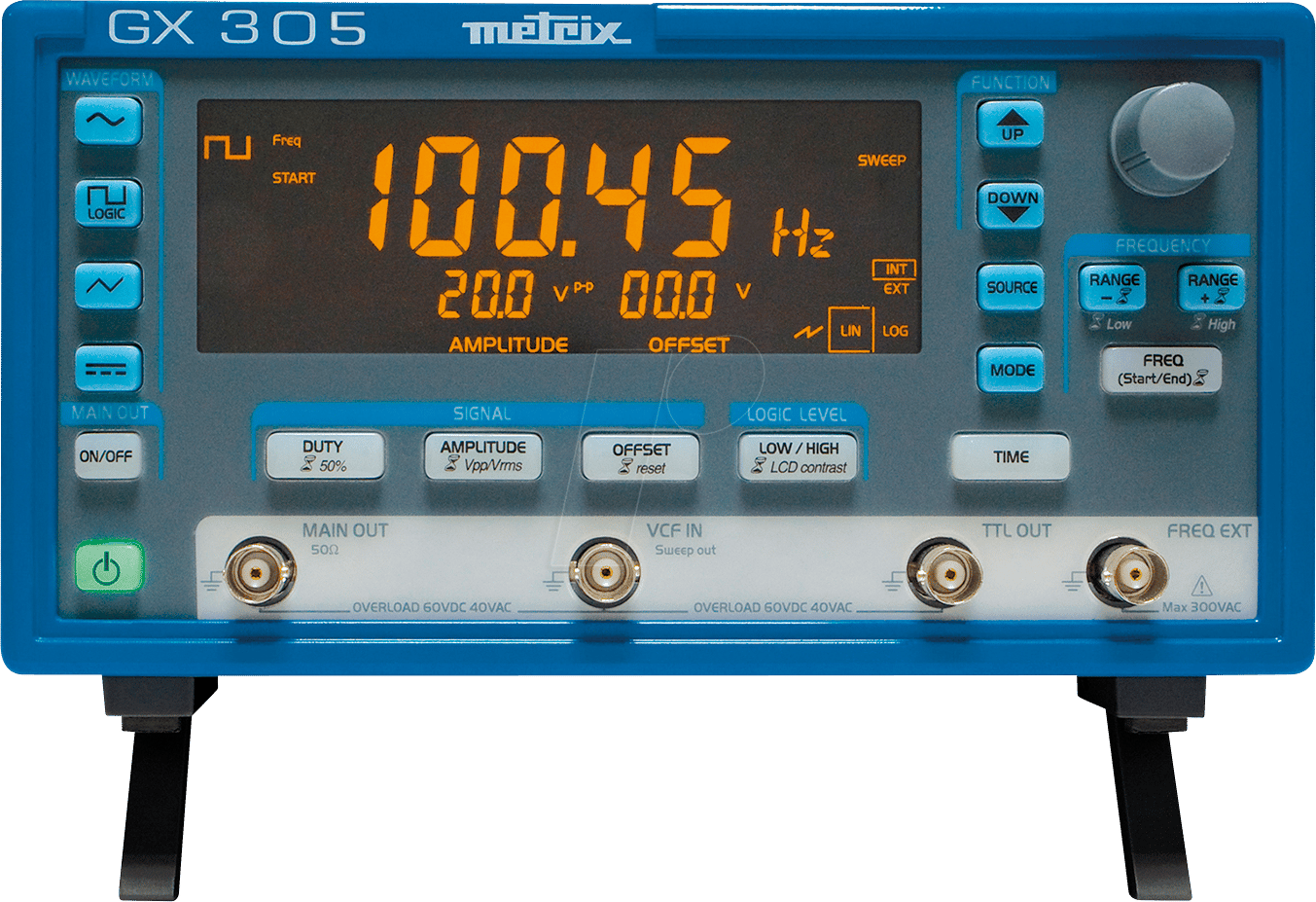

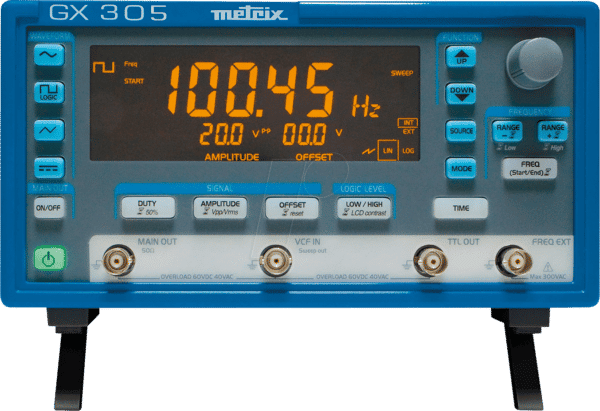

Präzise Signalgenerierung für anspruchsvolle Anwendungen: Der CHAU GX305 Funktionsgenerator
Der CHAU GX305 Funktionsgenerator mit DDS-Technologie löst das Problem der präzisen und flexiblen Erzeugung von Testsignalen in einem Frequenzbereich von 0,001 Hz bis 5 MHz. Dieses Gerät ist ideal für Ingenieure, Techniker, Forscher und Entwickler in den Bereichen Elektronik, Telekommunikation, Automotive und wissenschaftliche Forschung, die verlässliche und exakte Signale für Prüf-, Mess- und Entwicklungsprozesse benötigen.
Überlegene Technologie für Verlässliche Messergebnisse
Der CHAU GX305 Funktionsgenerator setzt Maßstäbe durch seine fortschrittliche DDS-Technologie (Direct Digital Synthesis). Im Gegensatz zu herkömmlichen Funktionsgeneratoren, die oft auf analoge Schaltungen angewiesen sind und Kompromisse bei Frequenzstabilität und Auflösung eingehen, ermöglicht DDS eine digitale Erzeugung von Wellenformen. Dies führt zu einer herausragenden Frequenzgenauigkeit, Stabilität und einer beispiellosen Auflösung über den gesamten Frequenzbereich. Die Fähigkeit, Wellenformen mit feinsten Frequenzschritten ab 0,001 Hz zu generieren und präzise anzupassen, positioniert den GX305 als überlegene Wahl gegenüber Geräten mit gröberen Frequenzschritten oder geringerer Stabilität. Die Implementierung des DDS-Prinzips garantiert zudem eine geringe Phasenrauschzahl und eine saubere Signalform, was für anspruchsvolle Messungen unerlässlich ist.
Umfangreiche Funktionalitäten und Flexibilität
Der CHAU GX305 Funktionsgenerator zeichnet sich durch eine beeindruckende Bandbreite an Funktionen aus, die ihn zu einem unverzichtbaren Werkzeug in jedem Labor machen:
- Frequenzbereich: Von extrem niedrigen 0,001 Hz bis zu 5 MHz deckt der GX305 praktisch alle gängigen Prüf- und Entwicklungsszenarien ab. Dies ermöglicht Tests von niederfrequenten Audioschaltungen bis hin zu RF-Anwendungen im unteren Megahertz-Bereich.
- Wellenformen: Neben den Standard-Wellenformen Sinus, Rechteck und Dreieck bietet der GX305 die Generierung von weiteren spezialisierten Signalen wie Sägezahn und Rauschen. Diese Vielfalt unterstützt eine breite Palette von Testanforderungen.
- Modulationsarten: Der Funktionsgenerator unterstützt diverse Modulationsarten wie AM, FM, PM und Sweep, was die Simulation komplexer Signalübertragungen und die Untersuchung der Reaktion von Systemen unter verschiedenen Bedingungen ermöglicht.
- DDS-Technologie: Die Direct Digital Synthesis ermöglicht eine präzise Frequenzsynthese mit hoher Auflösung und Stabilität, was für wiederholbare und genaue Messergebnisse entscheidend ist.
- Hohe Auflösung: Die Möglichkeit, Frequenzen in Schritten von 0,001 Hz einzustellen, erlaubt eine äußerst feine Kalibrierung und Anpassung von Testsignalen für spezifische Anwendungen.
- Benutzerfreundliche Bedienung: Ein intuitives Bedienfeld mit klaren Anzeigen und logisch angeordneten Tasten erleichtert die schnelle Einrichtung und Anpassung der Generatoreinstellungen.
- Programmierbarkeit: Die Schnittstellen wie USB oder GPIB (optional, je nach Ausführung) ermöglichen die Fernsteuerung und Integration des Generators in automatisierte Testsysteme.
Technische Spezifikationen im Detail
| Kategorie | Merkmal |
|---|---|
| Frequenzbereich | 0,001 Hz bis 5 MHz |
| Grundwellenformen | Sinus, Rechteck, Dreieck, Sägezahn, Rauschen |
| Wellenform-Details (Sinus) |
Verzerrung (THD): Typischerweise < 0,5% bei 1 kHz, < 1% bei 5 MHz. Phasenrauschen: Hervorragende Werte, die für präzise Messungen unerlässlich sind. |
| Wellenform-Details (Rechteck) |
Anstiegs-/Abfallzeit: Typischerweise < 50 ns. Tastverhältnis: Von 1% bis 99% einstellbar. |
| Frequenzauflösung | 0,001 Hz |
| Frequenzstabilität | < ±20 ppm über einen Temperaturbereich von 25°C ±5°C. Langzeitstabilität: Verbesserte Werte durch DDS-Architektur. |
| Amplitude | 0 Vpp bis 10 Vpp (offen) in 10 mV Schritten einstellbar. |
| DC-Offset | Bis ±5 V einstellbar, unabhängig von der Amplitude. |
| Modulationsarten | AM, FM, PM, Sweep (linear/logarithmisch) |
| Modulationsfrequenz | Intern: 20 Hz bis 20 kHz. Extern: über separaten Eingang. |
| Eingangs-/Ausgangsschnittstellen | Standard BNC-Anschlüsse für Signal-Ausgang, Trigger-Eingang/Ausgang, externe Modulation. Optional: USB, GPIB für Fernsteuerung. |
| Stromversorgung | Netzbetrieb, kompatibel mit 100-240 V AC, 50/60 Hz. Energieeffizienz: Optimiert für geringen Stromverbrauch. |
| Abmessungen und Gewicht | Kompaktes Tischgerät, optimiert für Laborplatz. Präzise gefertigtes Gehäuse für Langlebigkeit. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der CHAU GX305 Funktionsgenerator ist ein vielseitiges Instrument, das in einer Vielzahl von professionellen Umgebungen eingesetzt werden kann:
- Entwicklung und Prototyping: Validierung von Schaltungsdesigns, Charakterisierung von Komponenten und Systemen, Simulation von Eingangssignalen.
- Qualitätssicherung und Prüfung: Funktionstests von Endprodukten, Kalibrierung von Messgeräten, Fehleranalyse in Produktionslinien.
- Forschung und Lehre: Demonstrationen physikalischer Prinzipien, Durchführung von Experimenten in Universitäten und Forschungsinstituten, Schulung von Nachwuchswissenschaftlern.
- Industrielle Automatisierung: Ansteuerung von Aktuatoren, Simulation von Sensoren, Testen von Steuerungsalgorithmen.
- Telekommunikation: Prüfung von Audio- und Datenschnittstellen, Signalgenerierung für Modulations- und Demodulationstests.
- Automotive-Elektronik: Validierung von Steuergeräten, Testen von Bussystemen, Diagnose von Fahrzeugkomponenten.
Erweiterte Funktionalitäten für präzise Anpassung
Die DDS-Architektur des CHAU GX305 ermöglicht nicht nur präzise Frequenzen, sondern auch eine hohe Kontrolle über die Signalform. Die Auflösung von 0,001 Hz erlaubt die Synthese von Signalen mit exakt definierten Frequenzverhältnissen, was für komplexe synchronisierte Systeme von großer Bedeutung ist. Die stufenlose Einstellung von Amplitude und DC-Offset ermöglicht die genaue Nachbildung verschiedenster Betriebszustände und die Untersuchung der Systemantwort auf unterschiedliche Signalpegel und Bias-Spannungen.
Darüber hinaus unterstützt der GX305 eine präzise Phasensteuerung, was für Anwendungen, bei denen die zeitliche Beziehung zwischen verschiedenen Signalen kritisch ist, unerlässlich ist. Die interne Taktsynthese zeichnet sich durch eine hohe Stabilität aus, was für langfristige Messungen und die Reproduzierbarkeit von Ergebnissen von entscheidender Bedeutung ist. Die optionalen Kommunikationsschnittstellen wie USB und GPIB erweitern die Einsatzmöglichkeiten erheblich, indem sie eine nahtlose Integration in automatisierte Prüfaufbauten und Labormanagementsysteme ermöglichen.
FAQ – Häufig gestellte Fragen zu CHAU GX305 – Funktionsgenerator GX 305 , DDS, 0,001 Hz … 5 MHz
Was ist DDS und warum ist es für einen Funktionsgenerator vorteilhaft?
DDS steht für Direct Digital Synthesis. Diese Technologie ermöglicht die Erzeugung von Wellenformen durch digitale Signalverarbeitung, was zu einer wesentlich höheren Frequenzgenauigkeit, Stabilität und Auflösung im Vergleich zu traditionellen analogen Methoden führt. Vorteile sind präzisere Frequenzen, geringeres Phasenrauschen und eine saubere Signalform.
Kann der CHAU GX305 auch komplexe Signalformen generieren?
Ja, neben den Grundwellenformen wie Sinus, Rechteck und Dreieck unterstützt der CHAU GX305 auch die Generierung von Sägezahn- und Rauschsignalen. Diese Vielfalt deckt eine breite Palette von Testanforderungen ab.
Welche Modulationsarten werden vom CHAU GX305 unterstützt?
Der Funktionsgenerator unterstützt wichtige Modulationsarten wie AM (Amplitudenmodulation), FM (Frequenzmodulation), PM (Phasenmodulation) und Sweep (lineare und logarithmische Frequenzdurchläufe). Dies ermöglicht die Simulation realistischer Signalübertragungen.
Ist der CHAU GX305 für den Einsatz in automatisierten Testsystemen geeignet?
Ja, der CHAU GX305 ist mit optionalen Schnittstellen wie USB und GPIB (Generel Purpose Interface Bus) erhältlich, die eine Fernsteuerung und Integration in automatisierte Testumgebungen ermöglichen.
Wie präzise ist die Frequenzeinstellung des CHAU GX305?
Der CHAU GX305 bietet eine herausragende Frequenzauflösung von bis zu 0,001 Hz. Dies ermöglicht eine extrem feine und präzise Einstellung der Frequenz, was für anspruchsvolle Kalibrierungen und Tests unerlässlich ist.
Welchen Frequenzbereich deckt der CHAU GX305 ab?
Der Funktionsgenerator deckt einen beeindruckenden Frequenzbereich von 0,001 Hz bis zu 5 MHz ab, was ihn für eine Vielzahl von Anwendungen von niederfrequenten Audioschaltungen bis hin zu RF-Anwendungen im unteren Megahertz-Bereich geeignet macht.
Wie wird die Amplitude des Ausgangssignals eingestellt?
Die Amplitude des Ausgangssignals kann stufenlos von 0 Vpp bis maximal 10 Vpp (offen) in Schritten von 10 mV eingestellt werden. Zusätzlich ist ein unabhängiger DC-Offset von bis zu ±5 V verfügbar.
