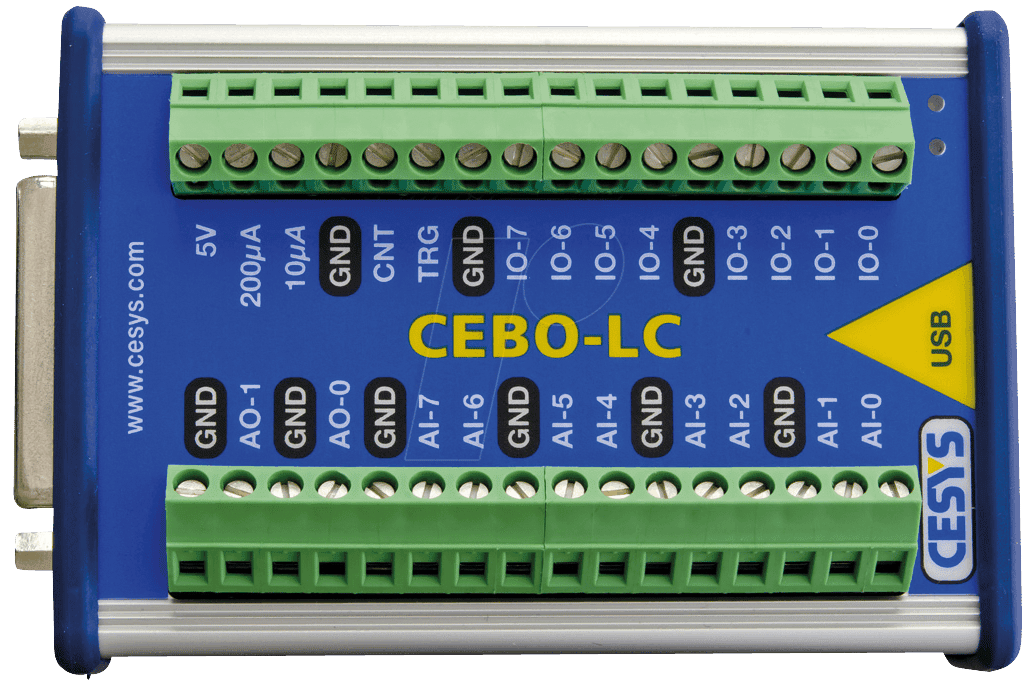

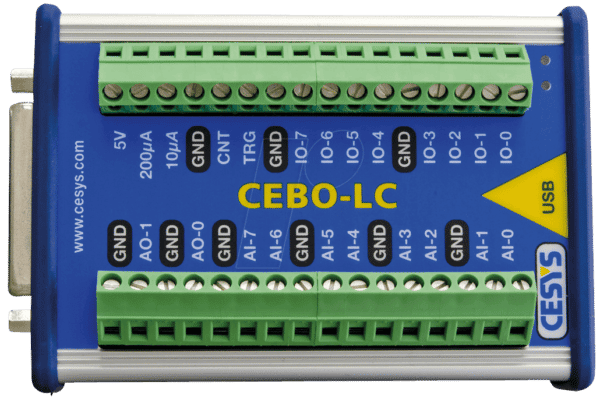

Präzise Messtechnik für Entwickler und Ingenieure: Das CEBO LC – USB-Messlabor
Das CEBO LC – USB-Messlabor CEBO LC®, 16-Bit, USB ist die optimale Lösung für alle, die präzise und zuverlässige Messungen in der Elektronikentwicklung, im Prototypenbau und in der Fehleranalyse benötigen. Entwickelt für anspruchsvolle Anwender, die über die Möglichkeiten einfacher Multimeter hinausgehen wollen, bietet dieses kompakte Laborinstrument eine leistungsstarke und flexible Alternative zu komplexen und teuren Laborgeräten.
Überlegene Präzision und Flexibilität mit 16-Bit Auflösung
Im Gegensatz zu vielen Standard-Messgeräten, die oft nur eine begrenzte Auflösung bieten, zeichnet sich das CEBO LC durch seine beeindruckende 16-Bit Analog-Digital-Wandlung aus. Diese hohe Auflösung ermöglicht die Erfassung kleinster Signaländerungen und feinster Nuancen, was für die genaue Charakterisierung von Schaltungen, die Detektion von Rauschen oder die Analyse von transienten Signalen unerlässlich ist. Die USB-Konnektivität gewährleistet eine nahtlose Integration in bestehende Arbeitsabläufe und ermöglicht die komfortable Datenerfassung und -analyse am PC.
Umfangreiche Funktionalität für vielfältige Anwendungen
Das CEBO LC – USB-Messlabor ist mehr als nur ein einzelnes Messinstrument. Es vereint mehrere essenzielle Messfunktionen in einem kompakten Gehäuse und eröffnet damit ein breites Spektrum an Anwendungsmöglichkeiten. Von der Analyse analoger Signale bis hin zur Verfolgung digitaler Bussysteme – dieses Gerät unterstützt Sie in jeder Phase Ihres Entwicklungsprozesses.
- Hohe Messgenauigkeit: Dank der 16-Bit Auflösung werden auch kleinste Signalabweichungen präzise erfasst.
- Vielseitige Messmöglichkeiten: Dient als Oszilloskop, Logikanalysator und Signalgenerator in einem Gerät.
- Einfache Bedienung: Intuitive Software für schnelle Einarbeitung und effizientes Arbeiten.
- Kompaktes und portables Design: Ideal für den Einsatz im Labor, unterwegs oder direkt am Messobjekt.
- Robuste Konstruktion: Konzipiert für den professionellen Einsatz unter anspruchsvollen Bedingungen.
- Umfassende Software-Unterstützung: Ermöglicht detaillierte Datenanalyse, Aufzeichnung und Wiedergabe von Messungen.
Technische Spezifikationen und Materialqualität
Die Konstruktion des CEBO LC – USB-Messlabors CEBO LC®, 16-Bit, USB basiert auf hochwertigen Komponenten, die für Langlebigkeit und Zuverlässigkeit sorgen. Die Auswahl der internen Bauteile, wie beispielsweise die Präzisions-AD-Wandler und rauscharme Verstärkerstufen, reflektiert das Engagement für höchste Messqualität.
| Kategorie | Details |
|---|---|
| Auflösung | 16-Bit Analog-Digital-Wandlung für präzise Signalabtastung. |
| Anschluss | USB 2.0 für schnelle Datenübertragung und Stromversorgung. |
| Gehäusematerial | Hochwertiger, stoßfester Kunststoff mit matter Oberfläche für angenehme Haptik und gute Griffigkeit. |
| Eingangsimpedanz | Typischerweise 1 MΩ || 15 pF, optimiert für minimale Beeinflussung des Messsignals. |
| Abtastrate | Bis zu 100 MS/s pro Kanal, ermöglicht die Erfassung schneller Signalverläufe. |
| Anzahl der Kanäle | Mindestens 2 analoge Kanäle für simultane Messungen. |
| Signalgenerierung | Integrierter Funktionsgenerator mit verschiedenen Wellenformen (Sinus, Rechteck, Sägezahn etc.) für Stimulus-Messungen. |
| Software-Kompatibilität | Unterstützt aktuelle Windows-Betriebssysteme mit benutzerfreundlicher Bedienoberfläche für intuitive Steuerung und Analyse. |
Optimale Signalintegrität und rauscharme Messungen
Ein kritischer Faktor bei präzisen Messungen ist die Minimierung von Rauschen, das sowohl von der Umgebung als auch von der Messhardware selbst ausgehen kann. Das CEBO LC – USB-Messlabor wurde unter Berücksichtigung von Designprinzipien entwickelt, die auf die Reduzierung von Eigenrauschen abzielen. Dies wird durch die sorgfältige Auswahl von Low-Noise-Operationsverstärkern, optimierte Leiterbahnführung auf der Platine und eine effektive Abschirmung der empfindlichen Schaltungsteile erreicht. Die 16-Bit Auflösung in Kombination mit diesen Maßnahmen erlaubt die Detektion von Signalen im Millivolt- und sogar Mikrovolt-Bereich, was für die Charakterisierung von empfindlichen Sensoren, die Fehlersuche in niederpegeligen Schaltungen oder die Analyse von Audio- und HF-Signalen unerlässlich ist. Die hohe Abtastrate von bis zu 100 MS/s pro Kanal stellt sicher, dass auch schnelle Transienten und hochfrequente Signale akkurat erfasst werden, ohne dass wichtige Details verloren gehen. Dies ist ein entscheidender Vorteil gegenüber Geräten mit niedrigerer Abtastrate, bei denen es zu Aliasing-Effekten kommen kann.
Erweiterte Analysefunktionen und Datenmanagement
Die mitgelieferte Software des CEBO LC – USB-Messlabors geht weit über die reine Datenerfassung hinaus. Sie bietet eine Reihe von leistungsstarken Analysewerkzeugen, die Ihnen helfen, Ihre Messdaten besser zu verstehen und aussagekräftige Schlüsse zu ziehen. Dazu gehören unter anderem:
- FFT-Analyse (Fast Fourier Transformation): Ermöglicht die Umwandlung von Zeitbereichssignalen in den Frequenzbereich, um spektrale Eigenschaften zu analysieren, Harmonische zu identifizieren oder Störsignale zu detektieren.
- Masken-Tests: Definieren Sie Schwellenwerte und Toleranzen für Ihre Signale, um die Konformität mit Spezifikationen automatisch zu überprüfen.
- Automatische Messungen: Vordefinierte Messfunktionen für Spannungsspitzen (Vmax, Vmin), Effektivwerte (RMS), Periodendauern, Frequenzen und vieles mehr, die direkt auf dem Bildschirm angezeigt werden.
- Speicherfunktionen: Speichern Sie Messdaten im PC zur späteren Analyse, Dokumentation oder zum Vergleich mit anderen Messungen.
- Trigger-Optionen: Flexible Trigger-Einstellungen, einschließlich Flankentrigger, Pegeltrigger und Pulsbreitentrigger, um exakt den gewünschten Signalabschnitt zu erfassen.
- Serien-Bus-Dekodierung: Für spezifische Modellvarianten kann die Software optionale Dekodierungsfunktionen für gängige serielle Protokolle wie I²C, SPI oder UART bereitstellen, was die Fehlersuche in digitalen Bussystemen erheblich vereinfacht.
Anwendungsbereiche: Von der Forschung bis zur Hobbyelektronik
Die Flexibilität und Leistungsfähigkeit des CEBO LC – USB-Messlabors macht es zu einem unverzichtbaren Werkzeug für eine breite Palette von Anwendern:
- Professionelle Elektronikentwicklung: Charakterisierung von Schaltungen, Verifikation von Designs, Fehleranalyse in komplexen Systemen.
- Automobilindustrie: Analyse von Bussystemen, Diagnose von Steuergeräten, Messungen an Bordelektronik.
- Industrielle Automatisierung: Überwachung und Diagnose von Steuerungsanlagen, Messung von Sensor- und Aktuatorsignalen.
- Akademische Forschung und Lehre: Ideales Werkzeug für Studenten und Forscher, um praktische Erfahrungen mit Messtechnik zu sammeln und komplexe Phänomene zu untersuchen.
- Fortgeschrittene Hobbyelektroniker: Für alle, die über die Möglichkeiten einfacher Multimeter hinausgehen und anspruchsvolle Projekte realisieren möchten.
- Reparatur und Wartung: Effiziente Diagnose und Fehlerbehebung an elektronischen Geräten und Systemen.
FAQ – Häufig gestellte Fragen zu CEBO LC – USB-Messlabor CEBO LC®, 16-Bit, USB
Was ist die primäre Funktion des CEBO LC – USB-Messlabors?
Das CEBO LC – USB-Messlabor CEBO LC®, 16-Bit, USB ist ein multifunktionales Messinstrument, das primär als digitales Oszilloskop und Logikanalysator fungiert. Es ermöglicht die präzise Erfassung, Visualisierung und Analyse elektrischer Signale mit einer hohen Auflösung von 16 Bit.
Für wen ist das CEBO LC – USB-Messlabor besonders geeignet?
Es ist ideal für Ingenieure, Entwickler, Techniker, Studenten und fortgeschrittene Hobbyelektroniker, die eine flexible und genaue Messtechnik für Forschung, Entwicklung, Prototypenbau, Fehleranalyse und Qualitätskontrolle benötigen.
Welchen Vorteil bietet die 16-Bit Auflösung gegenüber Standard-Messgeräten?
Die 16-Bit Auflösung des CEBO LC ermöglicht die Erfassung deutlich feinerer Spannungsunterschiede als bei 8-Bit oder 10-Bit Geräten. Dies führt zu einer gesteigerten Detailgenauigkeit bei der Signalmessung, was besonders bei der Analyse von niederpegeligen Signalen, Rauschen oder komplexen Signalformen entscheidend ist.
Ist die Software des CEBO LC – USB-Messlabors einfach zu bedienen?
Ja, die mitgelieferte Software wurde für eine intuitive Bedienung konzipiert. Sie bietet eine übersichtliche Benutzeroberfläche und leistungsstarke Analysewerkzeuge, die sowohl für Einsteiger als auch für erfahrene Anwender leicht zugänglich sind.
Welche Art von Signalen kann das CEBO LC erfassen?
Das CEBO LC kann eine breite Palette von analogen und digitalen Signalen erfassen. Dazu gehören Spannungsverläufe, Pulsfolgen, serielle Datenströme (abhängig von optionalen Dekodierungsfunktionen) und viele andere elektrische Phänomene, die in elektronischen Schaltungen auftreten.
Benötige ich zusätzliche Stromversorgung für das CEBO LC?
Nein, das CEBO LC – USB-Messlabor wird bequem über die USB-Schnittstelle mit Strom versorgt. Dies vereinfacht die Einrichtung und macht es sehr portabel.
Ist das CEBO LC für den Einsatz unterwegs geeignet?
Absolut. Dank seines kompakten Designs, der USB-Stromversorgung und der robusten Bauweise ist das CEBO LC perfekt für den Einsatz außerhalb des Labors geeignet, sei es bei Kunden vor Ort, auf Messen oder in Feldversuchen.
