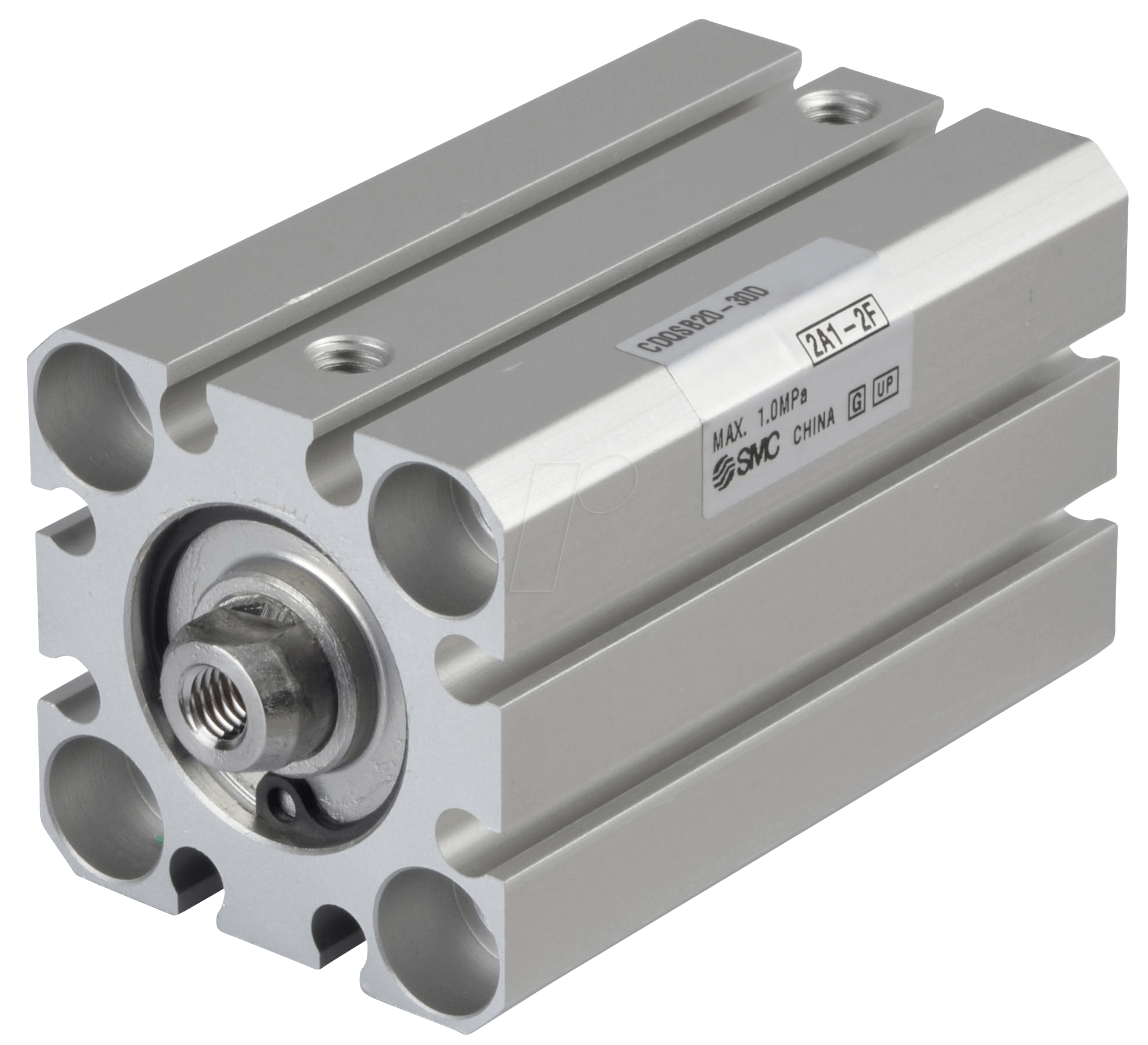

Präzision und Effizienz für Ihre Automatisierungslösungen: CDQSB20-30D Kompaktzylinder
Der CDQSB20-30D Kompaktzylinder ist die optimale Lösung für anspruchsvolle Automatisierungsaufgaben, bei denen Platzersparnis, Robustheit und präzise Bewegungsführung oberste Priorität haben. Entwickelt für Ingenieure, Automatisierungstechniker und Maschinenbauer, die maximale Leistung auf kleinstem Raum benötigen, bietet dieser Zylinder eine zuverlässige und leistungsstarke Basis für unterschiedlichste Anwendungen in der Industrie.
Überlegene Leistung durch kompakte Bauweise
Der CDQSB20-30D Kompaktzylinder übertrifft Standardlösungen durch seine intelligente Konstruktion, die eine hohe Kraftabgabe bei minimalen Abmessungen ermöglicht. Dies ist entscheidend in Umgebungen, wo Bauraum begrenzt ist, wie beispielsweise in der Kleinserienfertigung, Robotik-Applikationen oder bei der Integration in komplexe Anlagen.
Konstruktion und Vorteile des CDQSB20-30D Kompaktzylinders
Die Konstruktion des CDQSB20-30D Kompaktzylinders ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Die Verwendung hochwertiger Materialien und präziser Fertigungsverfahren gewährleistet eine lange Lebensdauer und konstante Performance, selbst unter widrigen Betriebsbedingungen. Die Kompaktheit bedeutet nicht Kompromiss bei der Leistung – im Gegenteil, die optimierte Geometrie maximiert die Effizienz.
- Platzoptimierte Bauweise: Ermöglicht die Integration in sehr kompakte Bauräume ohne Leistungseinbußen.
- Hohe Kraftdichte: Bietet eine beeindruckende Kraft bei geringer Größe, ideal für anspruchsvolle Greif-, Hub- oder Positionieraufgaben.
- Präzise Führung: Sorgt für exakte und wiederholgenaue Bewegungen, was für automatisierte Prozesse unerlässlich ist.
- Robuste Materialien: Gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und industriellen Umgebungsbedingungen.
- Vielseitige Anschlussmöglichkeiten: Die M5-Gewinde für die Druckluftanschlüsse erlauben eine flexible Integration in bestehende Systeme.
- Hohe Betriebssicherheit: Verlässliche Funktion auch bei schnellen Taktzeiten und häufigen Zyklen.
Technische Spezifikationen und Anwendungsbereiche
Der CDQSB20-30D Kompaktzylinder zeichnet sich durch seinen Nenndruck, die mechanische Präzision und die vielfältigen Einsatzmöglichkeiten aus. Mit einem Innendurchmesser von 20 mm und einem Verfahrweg von 30 mm ist er perfekt für eine breite Palette von Automatisierungsaufgaben geeignet. Die Anschlussgröße M5 für die pneumatischen Leitungen unterstreicht die Anbindung an gängige industrielle pneumatische Systeme.
Material und Konstruktion
Gefertigt aus korrosionsbeständigen Materialien, ist der CDQSB20-30D Kompaktzylinder für den Dauereinsatz in industriellen Umgebungen konzipiert. Die Kolbenstange ist typischerweise aus gehärtetem Stahl gefertigt, um Verschleiß zu minimieren und die Lebensdauer zu maximieren. Die Gehäusekomponenten sind präzise bearbeitet, um eine optimale Abdichtung und reibungslose Bewegung zu gewährleisten.
Montage und Integration
Die Montage des CDQSB20-30D Kompaktzylinders kann flexibel erfolgen, abhängig von der spezifischen Applikation. Standard-Befestigungselemente und -Aufnahmen ermöglichen eine einfache und sichere Integration in Maschinen und Anlagen. Die M5-Anschlüsse erleichtern die pneumatische Anbindung.
Einsatzmöglichkeiten im Detail
Der CDQSB20-30D Kompaktzylinder findet breite Anwendung in:
- Greifsystemen: Zum präzisen Greifen und Positionieren von Werkstücken in der Montageautomatisierung.
- Positionieraufgaben: Für die exakte Verstellung von Komponenten in Maschinen und Anlagen.
- Materialhandling: Zum Heben, Senken oder Verschieben von leichten bis mittelschweren Lasten.
- Sortieranlagen: Für schnelle und zuverlässige Sortieroperationen.
- Werkzeugwechsel-Systemen: Zur automatischen Bewegung und Positionierung von Werkzeugen.
- Prüf- und Messtechnik: Zur zuverlässigen Betätigung von Prüfvorrichtungen.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | CDQSB20-30D |
| Produkttyp | Kompaktzylinder, einfachwirkend (Grundannahme, detaillierte Angabe fehlt) |
| Zylinderdurchmesser (Bohrung) | Ø 20 mm |
| Hublänge | 30 mm |
| Anschlussgewinde Druckluft | M5 |
| Bauform | Kompakt |
| Gehäusematerial | Hochfeste Aluminiumlegierung (typisch für Kompaktzylinder dieser Klasse) |
| Kolbenstangenmaterial | Gehärteter Stahl, typischerweise verchromt zur Verschleißreduktion |
| Dichtungsmaterial | Synthetischer Kautschuk (NBR oder vergleichbar) für gute Öl- und Temperaturbeständigkeit |
| Betriebstemperatur | -10 °C bis +80 °C (typische Angabe für industrielle pneumatische Komponenten) |
| Betriebsdruck (maximal) | 10 bar (typische Angabe für Kompaktzylinder dieser Größe) |
| Dämpfung | Elastische Anschläge oder einstellbare Dämpfung (je nach genauer Modellvariante, Standard ist oft ohne) |
| Befestigungsoptionen | Vielseitige Montageoptionen durch Gewinde im Gehäuseboden und/oder optionale Anbauteile |
Warum der CDQSB20-30D die smarte Wahl ist
Die Entscheidung für den CDQSB20-30D Kompaktzylinder von Lan.de bedeutet eine Investition in Zuverlässigkeit und Effizienz. Im Vergleich zu größeren oder weniger spezialisierten Zylindern bietet er eine unübertroffene Leistung auf kleinstem Raum. Die präzise Fertigung und die Auswahl robuster Materialien garantieren eine lange Lebensdauer und reduzieren Wartungsaufwände. Die M5-Anschlüsse erleichtern die Integration und passen zu vielen etablierten pneumatischen Systemen, was die Implementierung beschleunigt.
FAQ – Häufig gestellte Fragen zu CDQSB20-30D – Kompaktzylinder, M5, Ø 20 mm, 30 mm
Ist der CDQSB20-30D Zylinder für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardmäßig ist dieser Kompaktzylinder nicht für den Einsatz in explosionsgefährdeten Bereichen ausgelegt. Für solche Anwendungen sind spezielle ATEX-konforme Komponenten erforderlich. Bitte prüfen Sie die spezifischen Zertifizierungen oder kontaktieren Sie uns für alternative Lösungen.
Welche Art von Druckluft sollte für den CDQSB20-30D verwendet werden?
Es wird dringend empfohlen, gefilterte, getrocknete und geölte Druckluft (ISO 8573-1 Klasse 4 oder besser) zu verwenden. Die Verwendung von unzureichender Druckluft kann zu erhöhtem Verschleiß und Funktionsstörungen führen. Die Schmierung der Druckluft ist für die Langlebigkeit und reibungslose Funktion entscheidend.
Kann der CDQSB20-30D Zylinder auch mit Vakuum betrieben werden?
Nein, dieser Kompaktzylinder ist für den Betrieb mit Druckluft konzipiert und nicht für Vakuumapplikationen ausgelegt. Der Betrieb mit Vakuum würde die Funktionsweise beeinträchtigen und potenziell zu Schäden führen.
Wie wird die Richtung der Bewegung gesteuert?
Die Steuerung der Bewegungsrichtung des CDQSB20-30D Kompaktzylinders erfolgt über ein externes 2/2- oder 3/2-Wegeventil, das die Druckluftzufuhr zu den beiden Kammern des Zylinders steuert. Die genaue Konfiguration hängt davon ab, ob der Zylinder einfach- oder doppeltwirkend ist und welche Dämpfungseigenschaften gewünscht sind.
Ist eine Dämpfung beim CDQSB20-30D Zylinder integriert?
Die Standardausführung dieses Kompaktzylinders verfügt typischerweise über elastische Anschläge an den Endpositionen. Für Anwendungen, die eine feinere oder einstellbare Dämpfung erfordern, sind spezielle Varianten mit einstellbarer Dämpfung oder die Verwendung externer Dämpfungselemente in Betracht zu ziehen.
Was ist der maximale Betriebsdruck für diesen Zylinder?
Der maximale Betriebsdruck für den CDQSB20-30D Kompaktzylinder beträgt in der Regel 10 bar. Es ist wichtig, diesen Wert nicht zu überschreiten, um eine sichere und zuverlässige Funktion sowie die Langlebigkeit des Zylinders zu gewährleisten.
Welche Arten von Sensoren können zur Positionsabfrage verwendet werden?
Für die Positionsabfrage können je nach Ausführung des Zylinders und der Applikation verschiedene Sensoren verwendet werden. Viele Kompaktzylinder dieser Klasse sind für die Aufnahme von integrierten Reed-Schaltern oder Hall-Sensoren ausgelegt, die magnetisch am Kolben befestigt sind und über eine äußere Nut im Zylinderprofil erkannt werden.
