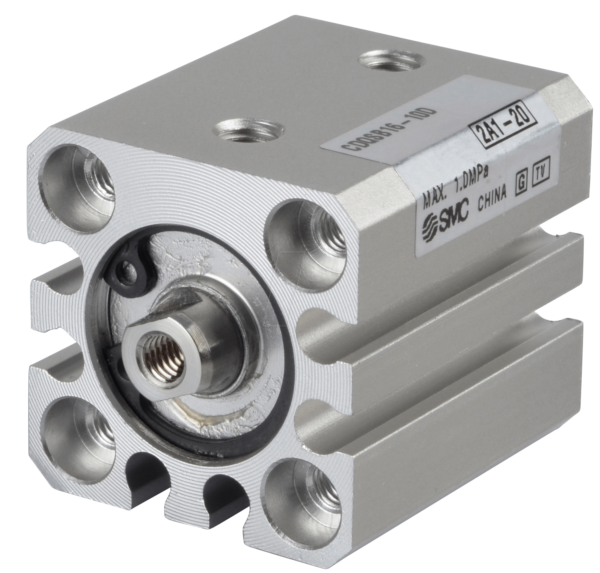

CDQSB16-10D – Kompaktzylinder für präzise und effiziente Automatisierungslösungen
Der CDQSB16-10D Kompaktzylinder ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und platzsparende Lineardruck-Aktuierungskomponente für anspruchsvolle industrielle Anwendungen benötigen. Er wurde speziell entwickelt, um Engpässe in beengten Einbauräumen zu überwinden und gleichzeitig eine hohe Präzision und Kraftübertragung zu gewährleisten, was ihn zu einem unverzichtbaren Baustein für moderne Automatisierungssysteme macht.
Maximale Leistung auf minimalem Raum: Die Vorteile des CDQSB16-10D
Im Vergleich zu herkömmlichen Zylindern bietet der CDQSB16-10D Kompaktzylinder signifikante Vorteile, die ihn zur überlegenen Wahl für eine Vielzahl von Einsatzzwecken machen. Seine kompakte Bauform ermöglicht die Integration in Systeme, in denen herkömmliche Zylinder schlichtweg keinen Platz finden würden. Dies ist besonders kritisch in der Robotik, der Handhabungstechnik oder bei der Automatisierung von Kleinserienfertigungslinien.
- Platzoptimiertes Design: Die kurze Bauweise reduziert den benötigten Bauraum erheblich, was eine dichtere Bestückung von Maschinen und Anlagen ermöglicht.
- Hohe Präzision: Gefertigt mit engsten Toleranzen, gewährleistet der CDQSB16-10D exakte Positionierungen und wiederholgenaue Bewegungsabläufe, essenziell für anspruchsvolle Montagetätigkeiten oder Prüfvorgänge.
- Robustheit und Langlebigkeit: Hochwertige Materialien und eine präzise Verarbeitung garantieren eine lange Lebensdauer und Zuverlässigkeit, auch unter kontinuierlicher Beanspruchung und in rauen Umgebungsbedingungen.
- Vielseitige Anschlussmöglichkeiten: Die standardisierte M4-Gewindeaufnahme ermöglicht eine einfache Integration in bestehende pneumatische Systeme und die Verwendung einer breiten Palette von Befestigungselementen und Sensoren.
- Optimale Hublänge: Die Nenn-Hublänge von 10 mm ist präzise auf viele typische Greif-, Positionier- und Ausrichtungsaufgaben abgestimmt, was unnötige Verfahrwege minimiert und die Effizienz steigert.
- Kompakte Kraftentfaltung: Trotz seiner geringen Abmessungen liefert der Zylinder eine beachtliche Stellkraft, die für eine Vielzahl von Automatisierungsaufgaben ausreicht.
Konstruktion und Materialqualität: Das Fundament für Zuverlässigkeit
Die herausragende Performance des CDQSB16-10D Kompaktzylinders basiert auf seiner durchdachten Konstruktion und der Auswahl hochwertiger Materialien. Jeder Aspekt, von der Gehäusefertigung bis hin zu den Dichtelementen, ist auf maximale Funktionalität und Langlebigkeit ausgelegt. Das Gehäuse aus einer robusten Aluminiumlegierung bietet eine ausgezeichnete mechanische Stabilität und Korrosionsbeständigkeit, was den Einsatz auch in industriellen Umgebungen mit erhöhter Luftfeuchtigkeit oder gelegentlichem Kontakt mit Betriebsflüssigkeiten erlaubt. Die Kolbenstange aus gehärtetem Edelstahl gewährleistet eine hohe Verschleißfestigkeit und eine geringe Reibung im Zylinderrohr. Die präzise gefertigten Dichtsysteme, oft auf Basis von Nitrilkautschuk (NBR) oder thermoplastischen Polyurethanen (TPU), sorgen für eine zuverlässige Abdichtung über einen weiten Temperaturbereich und minimieren Leckagen, was zur Energieeffizienz des Systems beiträgt. Die standardisierte M4-Anschlussgewinde für pneumatische Leitungen ermöglicht eine einfache und sichere Verbindung mit gängigen Pneumatikverteilern und -schläuchen.
Einsatzgebiete: Wo Präzision und Kompaktheit zählen
Der CDQSB16-10D Kompaktzylinder ist prädestiniert für eine breite Palette von Automatisierungsanwendungen, bei denen Zuverlässigkeit und Platzersparnis an erster Stelle stehen. Seine Fähigkeit, präzise lineare Bewegungen auf engstem Raum auszuführen, macht ihn zu einer Schlüsselkomponente in folgenden Bereichen:
- Handling und Greifsysteme: Perfekt geeignet für kompakte Greifer, die kleine Bauteile präzise positionieren oder sortieren müssen.
- Montageautomatisierung: Ideal für Anwendungen, bei denen Werkstücke oder Komponenten exakt in Position gebracht werden müssen.
- Prüf- und Messtechnik: Ermöglicht die präzise Anstellung von Sensoren oder die taktile Erfassung von Bauteilen.
- Ventilbetätigung: Kann zur Steuerung von Kleinventilen in komplexen Prozessanlagen eingesetzt werden.
- Robotik-Applikationen: Seine geringe Masse und kompakte Bauform sind vorteilhaft für die Integration in Roboterarme und End-Effektoren.
- Medizintechnik: In Geräten, bei denen Hygiene und präzise Bewegungen auf kleinem Raum gefordert sind.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | CDQSB16-10D |
| Produkttyp | Kompaktzylinder |
| Anschlussgewinde Pneumatik | M4 |
| Zylinderdurchmesser (Bohrung) | Ø 16 mm |
| Nenn-Hublänge | 10 mm |
| Gehäusematerial | Hochfeste Aluminiumlegierung (typischerweise eloxiert für erhöhte Verschleißfestigkeit) |
| Kolbenstangenmaterial | Gehärteter Edelstahl |
| Dichtungsmaterial | Hochwertige Elastomere (z.B. NBR oder TPU), je nach Anwendungsfall und Temperaturbereich |
| Betriebstemperatur | Typischerweise -20°C bis +80°C (kann je nach Dichtungsmaterial variieren) |
| Betriebsdruck | Optimiert für Standard-Druckluftanwendungen (typ. 1-10 bar) |
| Dämpfung | Nicht spezifiziert, aber für Kompaktzylinder üblicherweise integrierte Endlagendämpfung zur Schonung der Mechanik |
| Befestigungsmöglichkeiten | Integrierte Montagegewinde am Zylinderkörper, kompatibel mit einer Vielzahl von Zubehörteilen |
FAQ – Häufig gestellte Fragen zu CDQSB16-10D – Kompaktzylinder, M4, Ø 16 mm, 10 mm
Was ist die Hauptanwendung für einen CDQSB16-10D Kompaktzylinder?
Der CDQSB16-10D Kompaktzylinder ist ideal für Automatisierungsaufgaben, bei denen Präzision und eine extrem geringe Baugröße erforderlich sind. Typische Anwendungen sind kompakte Greifsysteme, Montagehilfen, Positionieraufgaben in beengten Bereichen oder die Betätigung von Kleinventilen.
Welche Vorteile bietet die M4-Anschlussgewinde?
Das M4-Anschlussgewinde ist ein Standardmaß in der Pneumatik und ermöglicht eine schnelle und einfache Integration in bestehende Systeme. Es erlaubt die Verwendung einer breiten Palette von standardisierten Pneumatik-Schlauchverschraubungen, Verteilern und Druckluftanschlüssen.
Kann der CDQSB16-10D in aggressiven Umgebungen eingesetzt werden?
Das Gehäuse aus Aluminiumlegierung bietet eine gute Korrosionsbeständigkeit. Für den Einsatz in sehr aggressiven chemischen Umgebungen sollten jedoch spezielle Dichtungsmaterialien und Oberflächenbehandlungen in Betracht gezogen werden, falls vom Hersteller angeboten oder durch kundenspezifische Anpassungen realisierbar. Standardmäßig ist er für typische industrielle Luftfeuchtigkeit und leichte Betriebsflüssigkeiten ausgelegt.
Ist der CDQSB16-10D für hohe Schaltfrequenzen geeignet?
Ja, die Konstruktion von Kompaktzylindern wie dem CDQSB16-10D ist oft auf hohe Schaltfrequenzen ausgelegt. Die geringe Masse der beweglichen Teile und die präzise Führung minimieren Trägheit und Reibung, was schnelle und wiederholgenaue Bewegungen ermöglicht. Die genaue Leistung hängt von der Druckluftqualität und der geforderten Präzision ab.
Wie wird die genaue Positionierung mit dem CDQSB16-10D erreicht?
Die genaue Positionierung wird durch die hohe Fertigungspräzision des Zylinders selbst erreicht. Für eine exakte Steuerung der Endpositionen und zur Überwachung des Hubs werden häufig externe Sensoren (z.B. Reed-Kontakte oder induktive Sensoren), die an der Außenseite des Zylinders montiert werden, eingesetzt. Die präzise definierte Hublänge von 10 mm unterstützt ebenfalls die genaue Endpositionierung.
Welche Art von Pneumatiköl wird für diesen Zylinder empfohlen?
Die meisten Kompaktzylinder können trocken betrieben werden, wenn die Druckluft entsprechend gefiltert und aufbereitet ist. Falls eine Schmierung erforderlich oder gewünscht ist, sollte ein entsprechendes Pneumatiköl gemäß den Empfehlungen des Herstellers verwendet werden. Oft sind dies Öle für die Luftdruckschmierung, die mit den verwendeten Dichtungsmaterialien kompatibel sind.
Was ist der Hauptunterschied zwischen einem Kompaktzylinder und einem Standardzylinder?
Der Hauptunterschied liegt in der Bauform. Kompaktzylinder sind darauf ausgelegt, eine vergleichbare Leistung wie Standardzylinder auf deutlich geringerem Raum zu erbringen. Dies wird durch eine kürzere Gesamtlänge und einen schmaleren Durchmesser erreicht, während die Bohrung und der Hub für spezifische Aufgaben optimiert sind.
