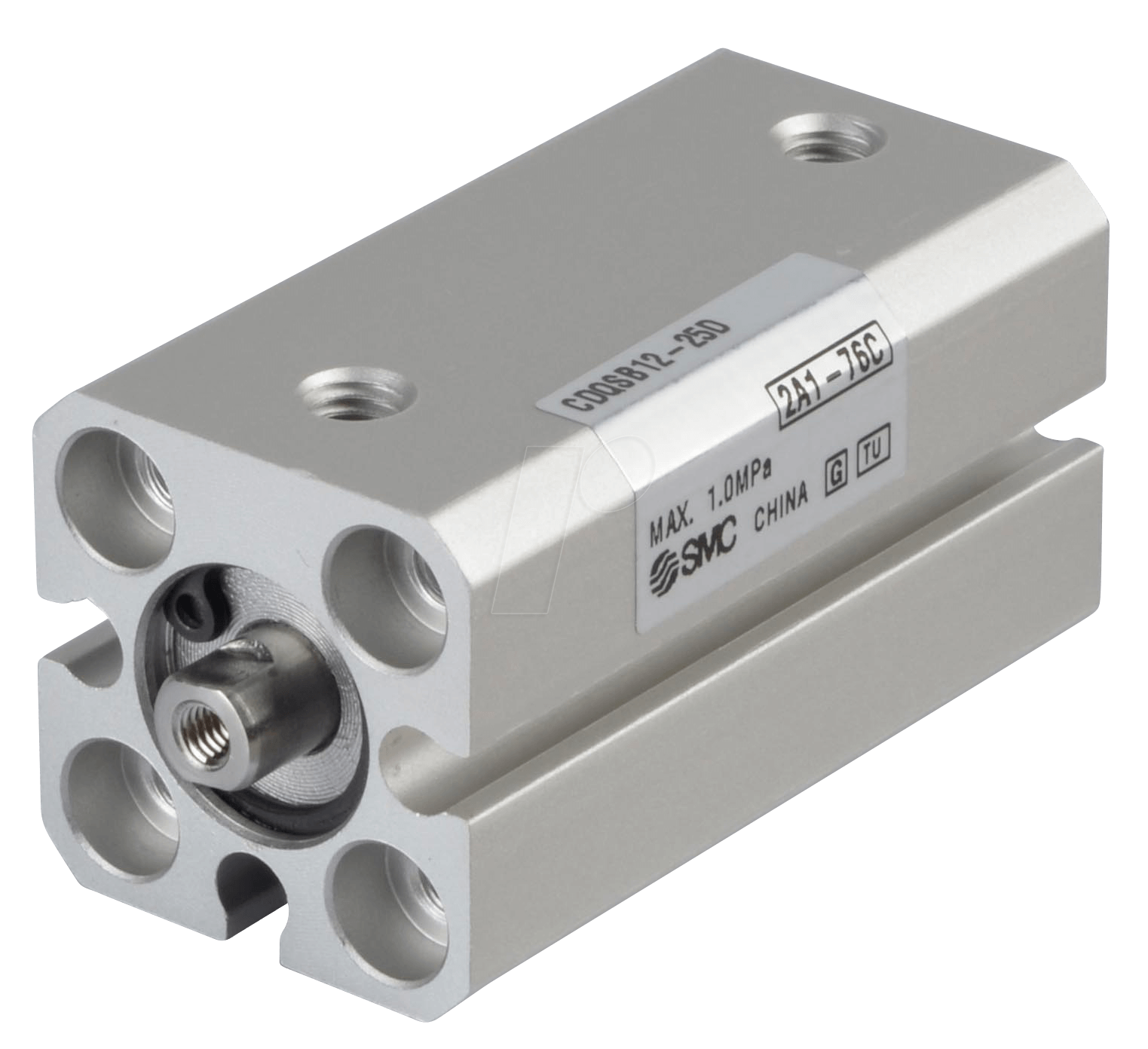

Effizienzsteigerung durch Präzision: CDQSB12-25D Kompaktzylinder
Der CDQSB12-25D Kompaktzylinder ist die ideale Lösung für anspruchsvolle Automatisierungsaufgaben, bei denen Platzbeschränkungen und hohe Präzision gefragt sind. Ingenieure, Maschinenbauer und Automatisierungsexperten, die zuverlässige und platzsparende pneumatische Aktoren benötigen, finden hier das perfekte Werkzeug zur Optimierung ihrer Systeme.
Hervorragende Leistungsmerkmale für anspruchsvolle Anwendungen
Der CDQSB12-25D Kompaktzylinder übertrifft Standardlösungen durch seine herausragende Kombination aus geringem Bauraum, hoher Kraftentfaltung und präziser Positionierung. Seine Konstruktion ist auf Langlebigkeit und Zuverlässigkeit auch unter widrigen Betriebsbedingungen ausgelegt.
Konstruktive Vorteile und Anwendungsbereiche
- Kompakte Bauform: Der Zylinder zeichnet sich durch eine extrem geringe Baulänge im Verhältnis zu seinem Hub aus. Dies ermöglicht den Einsatz in Umgebungen mit stark limitiertem Platzangebot, wo konventionelle Zylinder nicht installiert werden können.
- Hohe Kolbenkraft: Trotz seiner kompakten Abmessungen liefert der CDQSB12-25D eine signifikante Kolbenkraft, die für eine Vielzahl von Greif-, Hub- und Positionieraufgaben ausreichend ist.
- Präzise Steuerung: Die M3-Gewindebohrung am Kolben ermöglicht eine präzise Anbindung von Werkzeugen und Greifern. Die genaue Positionierung ist für automatisierte Prozesse unerlässlich und wird durch die hochwertige Verarbeitung des Zylinders gewährleistet.
- Vielseitige Einsatzmöglichkeiten: Ob in der Montageautomatisierung, der Verpackungstechnik, der Materialhandhabung oder in spezialisierten Werkzeugmaschinen – der CDQSB12-25D ist flexibel einsetzbar und passt sich nahtlos in bestehende oder neu konzipierte Anlagen ein.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, ist der Kompaktzylinder resistent gegen Verschleiß und mechanische Beanspruchung, was eine lange Lebensdauer und minimierte Wartungsintervalle sicherstellt.
- Montageflexibilität: Die integrierten Befestigungsmöglichkeiten und die kompakte Bauweise erlauben eine einfache und vielseitige Montage in unterschiedlichsten Orientierungen.
Technische Spezifikationen und Materialqualität
Die technische Auslegung des CDQSB12-25D Kompaktzylinders ist auf maximale Funktionalität und Langlebigkeit optimiert. Der Zylinderkörper ist typischerweise aus eloxiertem Aluminium gefertigt, was eine ausgezeichnete Korrosionsbeständigkeit und eine hohe Festigkeit bei geringem Gewicht bietet. Die Kolbenstange, oft aus gehärtetem und poliertem Stahl gefertigt, gewährleistet eine hohe Abriebfestigkeit und eine reibungsarme Bewegung. Die verwendeten Dichtungselemente sind auf die spezifischen pneumatischen Medien und Betriebstemperaturen abgestimmt und garantieren eine zuverlässige Abdichtung über einen langen Zeitraum. Die M3-Gewindebohrung ist präzise gefertigt, um eine sichere und spielfreie Montage von Anbauteilen zu ermöglichen.
| Merkmal | Details |
|---|---|
| Typ | Kompaktzylinder |
| Modellbezeichnung | CDQSB12-25D |
| Anschlussgewinde | M3 |
| Innendurchmesser (Bohrung) | Ø 12 mm |
| Hublänge | 25 mm |
| Gehäusematerial | Eloxiertes Aluminium (typisch) |
| Kolbenstangenmaterial | Gehärteter und polierter Stahl (typisch) |
| Dichtungsmaterial | Hochleistungs-Polyurethan oder Nitrilkautschuk (materialspezifisch für Langlebigkeit und Medienresistenz) |
| Magnetische Kolbenoption | Verfügbar für Positionsabfrage mittels Sensoren |
| Betriebsdruckbereich | Optimiert für typische industrielle pneumatische Drücke (z.B. 0,5 bis 10 bar) |
| Umgebungstemperatur | Geeignet für Standard-Industriebedingungen (z.B. -10°C bis +80°C) |
Optimierte Anbindung und Sensorintegration
Die M3-Gewindebohrung an der Kolbenstange des CDQSB12-25D Kompaktzylinders ist von entscheidender Bedeutung für die präzise Anbindung von externen Komponenten. Diese standardisierte Gewindegröße ermöglicht den Einsatz einer breiten Palette von Befestigungselementen, Greifern, Sensoren oder anderen mechanischen Schnittstellen, die für die Automatisierung komplexer Abläufe unerlässlich sind. Die Ausführung des Zylinders mit einem magnetischen Kolben erlaubt zudem die einfache Integration von induktiven Sensoren. Diese Sensoren erfassen die Position des Kolbens und ermöglichen so die Steuerung und Überwachung von Prozessschritten in Echtzeit. Die präzise Erkennung von Endlagen und Zwischenpositionen ist für die Fehlervermeidung und die Effizienzsteigerung in automatisierten Fertigungslinien unerlässlich.
FAQ – Häufig gestellte Fragen zu CDQSB12-25D – Kompaktzylinder, M3, Ø 12 mm, 25 mm
Ist der CDQSB12-25D Kompaktzylinder für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Der CDQSB12-25D Kompaktzylinder ist für den Standard-Einsatz in nicht-explosionsgefährdeten Bereichen konzipiert. Für Anwendungen in explosionsgefährdeten Umgebungen sind spezielle ATEX-zertifizierte Komponenten erforderlich, die gesondert ausgewählt werden müssen.
Welche Art von pneumatischem Medium kann für den CDQSB12-25D Kompaktzylinder verwendet werden?
Der Zylinder ist für den Betrieb mit gefilterter, geölter oder ungeölter Druckluft ausgelegt. Die Verwendung von reinem, trockenem oder aggressivem Gas kann zu erhöhter Abnutzung der Dichtungselemente führen. Es wird empfohlen, die Empfehlungen des Herstellers bezüglich des Mediums zu beachten.
Wie wird der CDQSB12-25D Kompaktzylinder montiert?
Die Montage des CDQSB12-25D erfolgt typischerweise über die zylindrischen Flansche oder durch Direktmontage über entsprechende Bohrungen am Gehäuse. Die exakten Montagemöglichkeiten sind in den technischen Unterlagen des Herstellers detailliert beschrieben und hängen von der spezifischen Ausführung ab.
Kann der Hub des CDQSB12-25D Kompaktzylinders variabel eingestellt werden?
Die angegebene Hublänge von 25 mm ist eine feste Größe des Modells CDQSB12-25D. Für Anwendungen, die eine variable Hublänge erfordern, müssen eventuell externe Endschalter oder eine Anpassung der Ansteuerung durch die übergeordnete Steuerung implementiert werden, oder es muss ein Zylinder mit variabler Hublänge gewählt werden.
Welche Art von Sensoren kann mit dem CDQSB12-25D Kompaktzylinder verwendet werden?
Wenn der Zylinder über eine magnetische Kolbenstange verfügt, können die meisten Standard-Magnetfeldsensoren zur Erfassung der Kolbenposition eingesetzt werden. Die genaue Kompatibilität hängt vom Sensortyp und dessen Ausführung ab. Bitte konsultieren Sie die Produktdatenblätter für spezifische Informationen.
Wie ist die Lebensdauer des CDQSB12-25D Kompaktzylinders einzuschätzen?
Die Lebensdauer eines pneumatischen Zylinders hängt von vielen Faktoren ab, darunter die Qualität der Druckluft, die Belastung, die Betriebstemperatur und die Wartung. Unter optimalen Bedingungen und bei bestimmungsgemäßer Nutzung sind Zylinder dieser Bauart für Millionen von Zyklen ausgelegt.
Ist eine Schmierung des CDQSB12-25D Kompaktzylinders notwendig?
Der Zylinder ist für den Betrieb mit geölter oder ungeölter Druckluft geeignet. Die Verwendung von geölter Luft kann die Lebensdauer der Dichtungen verlängern und die Reibung reduzieren. Wenn jedoch ungeölte Luft verwendet wird, muss sichergestellt sein, dass die Druckluft trocken und sauber ist.
