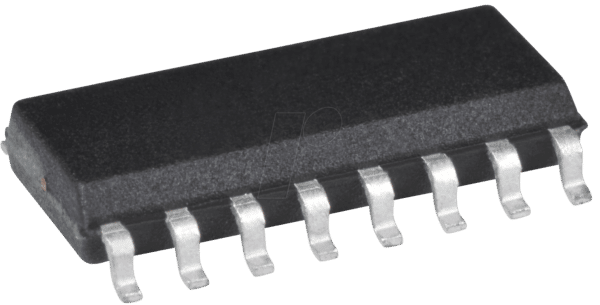

CD4518BM – CMOS-Dual-BCD-Aufwärtszähler, 3 … 18 V, SO-16

CMOS-Dual-BCD-AufwärtszählerBeschreibung:CD4518 Dual-BCD-Aufwärtszähler bestehen jeweils aus zwei identischen, intern synchronen 4-Stufen-Zählern. Die Zählerstufen sind Flip-Flops vom Typ D mit austauschbaren CLOCK- und ENABLE-Zeilen zum Inkrementieren entweder beim positiv oder negativ gehenden Übergang. Bei Betrieb mit einer Einheit wird der ENABLE-Eingang hoch gehalten, und der Zähler wird bei jedem positiv gehenden CLOCK-Übergang weitergeschaltet. Die Zähler werden durch hohe Pegel auf ihren RESET-Leitungen gelöscht.Der Zähler kann im Ripple-Modus kaskadiert werden, indem Q4 an den Freigabe-Eingang des nachfolgenden Zählers angeschlossen wird, während der CLOCK-Eingang des letzteren auf low gehalten wird.Die Typen CD4518B und CD4520B werden in 16-poligen hermetischen Dual-in-Line-Keramikgehäusen (Suffix F3A), 16-poligen Dual-in-Line-Kunststoffgehäusen (Suffix E), 16-poligen Small-Outline-Gehäusen (Suffixe M, M96 und NSR) und 16-poligen Thin-Shrink Small-Outline-Gehäusen (Suffixe PW und PWR) geliefert.Merkmale:• Betrieb bei mittlerer Geschwindigkeit – 6-MHz typische Taktfrequenz bei 10 V• Triggerung mit positiver oder negativer Flanke• Synchrone interne Übertragsausbreitung• 100% geprüft auf Ruhestrom bei 20 V• Maximaler Eingangsstrom von 1 µA bei 18 V über den gesamten Gehäuse-Temperaturbereich; 100 nA bei 18 V und 25°C• Rauschabstand (über den gesamten Gehäusetemperaturbereich): – 1 V bei VDD = 5 V – 2 V bei VDD = 10 V – 2,5 V bei VDD = 15 V• Parametrische Nennwerte von 5 V, 10 V und 15 V• Standardisierte, symmetrische Ausgangskennlinien• Erfüllt alle Anforderungen des JEDEC Tentative Standard Nr. 13B, “Standard Specifications for Description of ‚B‘ Series CMOS Devices“.Applikationen• Mehrstufige synchrone Zählung• Mehrstufige Welligkeitszählung• Frequenzteiler
