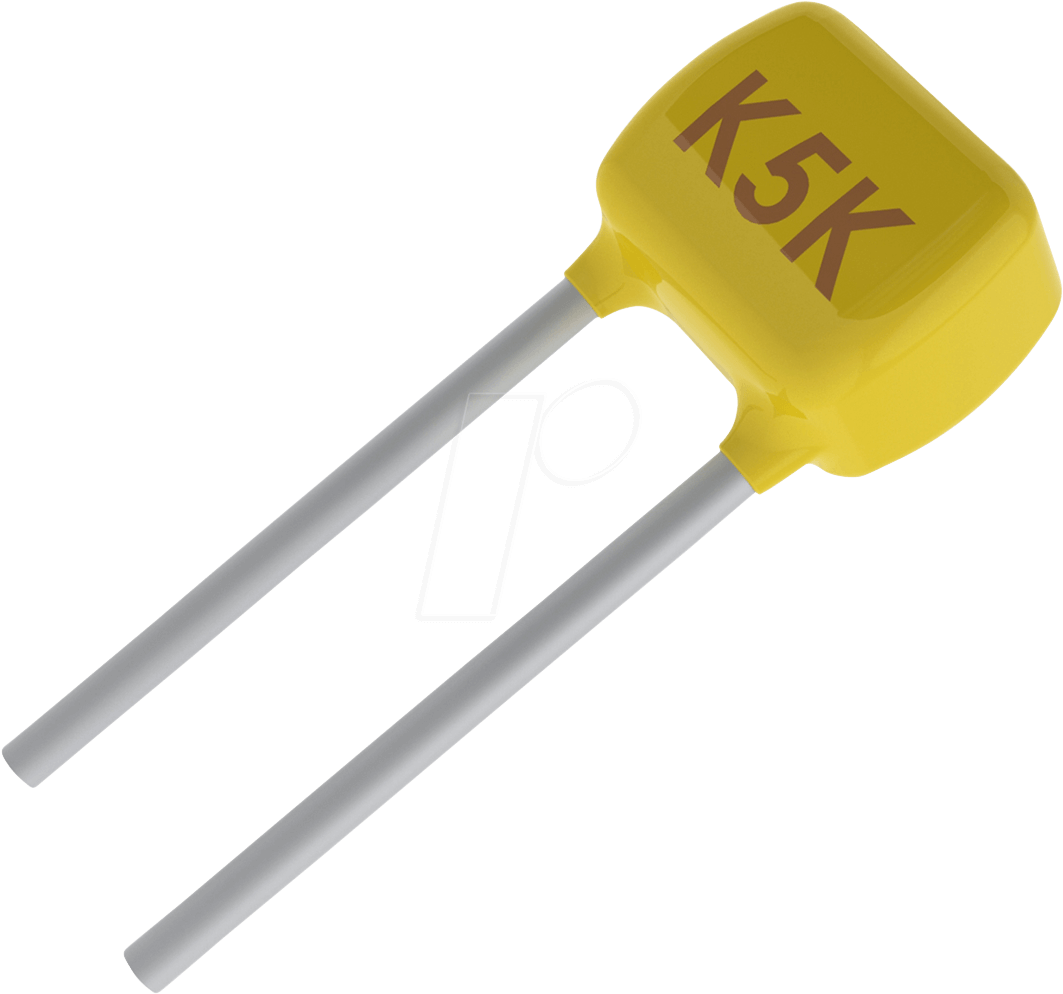

C3Z5U 470NA50 – Hochleistungs-Vielschicht-Keramikkondensator für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einem zuverlässigen und langlebigen Kondensator, der auch unter anspruchsvollen Bedingungen stabile Leistung liefert? Der C3Z5U 470NA50 Vielschicht-Keramikkondensator mit einer Kapazität von 470nF und einer Nennspannung von 50V ist die ideale Wahl für Entwickler und Techniker, die höchste Ansprüche an die Signalintegrität und Störfestigkeit ihrer Schaltungen stellen. Dieses Bauteil wurde konzipiert, um die Effizienz und Zuverlässigkeit in einer Vielzahl von elektronischen Geräten und Systemen zu gewährleisten, von professioneller Audio-/Videotechnik über Messtechnik bis hin zu industriellen Steuerungen.
Überlegene Wahl: Warum C3Z5U 470NA50 Ihre Anforderungen erfüllt
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Temperaturbeständigkeit, Langlebigkeit oder Frequenzverhalten eingehen, bietet der C3Z5U 470NA50 eine herausragende Kombination aus Leistung und Zuverlässigkeit. Sein C0G (NP0) Dielektrikum sorgt für eine exzellente Temperaturkoeffizientenstabilität, was bedeutet, dass die Kapazität über einen weiten Temperaturbereich konstant bleibt. Dies ist entscheidend für präzise Schaltungen, bei denen Schwankungen der Umgebungstemperatur die Funktion beeinträchtigen könnten. Die hohe Nennspannung von 50V ermöglicht den Einsatz in einer breiten Palette von Applikationen, während die robuste Konstruktion für eine lange Lebensdauer und Widerstandsfähigkeit gegenüber mechanischen und thermischen Belastungen bürgt.
Anwendungsgebiete und technische Vorteile
Der C3Z5U 470NA50 ist prädestiniert für Anwendungen, bei denen höchste Zuverlässigkeit und präzise Signalverarbeitung im Vordergrund stehen. Seine herausragenden Eigenschaften machen ihn zur ersten Wahl für:
- Entkopplung und Glättung: Bietet eine effektive Filterung von Rauschen und Spannungsspitzen, was für die Stabilität empfindlicher Schaltungen unerlässlich ist.
- Resonanzschaltungen: Die stabile Kapazität des C0G-Dielektrikums gewährleistet eine hohe Präzision in Oszillatoren und Filterkreisen.
- Signalpfade: Minimiert Signalverluste und Verzerrungen durch seine geringen Verlustfaktoren.
- Leistungselektronik: Unterstützt die Stabilität von Schaltnetzteilen und anderen leistungselektronischen Modulen.
- Industrielle Automatisierung und Messtechnik: Garantiert zuverlässige Funktion auch unter widrigen Umgebungsbedingungen.
Die technische Spezifikation des C3Z5U 470NA50 spricht für sich: Die Kapazität von 470 Nanofarad (nF) ist für viele universelle Anwendungen gut geeignet. Die Nennspannung von 50 Volt ermöglicht einen sicheren Betrieb in einer Vielzahl von Schaltungen, ohne die Gefahr von Durchschlägen. Die maximale Betriebstemperatur von 85°C ist ein weiterer wichtiger Faktor für den zuverlässigen Einsatz in Geräten, die Wärme entwickeln oder in warmen Umgebungen betrieben werden. Das C0G (NP0) Dielektrikum ist bekannt für seine hervorragenden elektrischen Eigenschaften, insbesondere seine geringe Kapazitätsänderung über die Temperatur und seine hohe Isolationsresistenz. Dies unterscheidet ihn grundlegend von anderen Keramikmaterialien, die stärkeren temperaturabhängigen Kapazitätsänderungen unterliegen.
Material und Konstruktion: Das Fundament für Langlebigkeit
Die herausragende Leistung des C3Z5U 470NA50 beruht auf seiner fortschrittlichen Materialwissenschaft und präzisen Fertigungstechnologie. Der Kern dieses Vielschicht-Keramikkondensators besteht aus mehreren Schichten eines hochreinen keramischen Dielektrikums, das abwechselnd mit dünnen Metallschichten beschichtet ist. Diese Konstruktion ermöglicht eine hohe Kapazität auf kleinem Raum und optimiert gleichzeitig die elektrischen Eigenschaften.
- C0G (NP0) Dielektrikum: Bietet eine der stabilsten Kapazitäts-Temperatur-Charakteristiken aller Keramikmaterialien. Dies bedeutet, dass die Kapazität über einen sehr breiten Temperaturbereich nahezu konstant bleibt, was für präzise Schaltungen unerlässlich ist.
- Mehrschicht-Bauweise: Ermöglicht eine hohe Energiedichte, d.h. eine große Kapazität wird auf einer kleinen Fläche untergebracht. Dies ist entscheidend für die Miniaturisierung moderner elektronischer Geräte.
- Hochwertige Anschlussklemmen: Gewährleisten eine sichere und zuverlässige Verbindung zur Leiterplatte und minimieren den Übergangswiderstand.
- Robuste Verkapselung: Schützt den Kondensator vor Umwelteinflüssen wie Feuchtigkeit und Staub, was zu einer erhöhten Lebensdauer beiträgt.
Die Wahl des C0G (NP0) Dielektrikums ist ein klares Statement für Qualität und Zuverlässigkeit. Während andere Keramiktypen wie X7R oder Y5V bei Temperaturschwankungen signifikant an Kapazität verlieren können, garantiert C0G eine Stabilität von ±30 ppm/°C über den gesamten Temperaturbereich. Dies macht den C3Z5U 470NA50 zur idealen Wahl für kritische Anwendungen, bei denen selbst kleine Abweichungen unerwünscht sind.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | C3Z5U 470NA50 |
| Typ | Vielschicht-Keramikkondensator |
| Dielektrikum | C0G (NP0) |
| Kapazität | 470 nF (Nanofarad) |
| Nennspannung | 50 V (Volt) |
| Maximale Betriebstemperatur | 85 °C (Grad Celsius) |
| Toleranz | ±10% (Typisch für C0G, abhängig von Herstellerangaben) |
| Verlustfaktor (DF) | Sehr gering (Charakteristisch für C0G Dielektrikum) |
| Serien- oder Parallelschaltung | Geeignet für beide, optimiert für parallele Entkopplung |
| Gehäusebauform | SMD (Surface Mount Device) – Standard für moderne Elektronikfertigung |
Die Spezifikation „C3Z5U“ ist ein Hinweis auf den keramischen Dielektrikumtyp. C0G (NP0) ist die leistungsfähigste Klasse von Keramikkondensatoren und zeichnet sich durch extreme Temperaturstabilität aus. Dies ist ein entscheidender Vorteil gegenüber anderen Keramikklassen, die in der Regel eine stärkere Abhängigkeit der Kapazität von der Temperatur aufweisen. Die Kapazität von 470 Nanofarad ist ein gängiger Wert, der in vielen Anwendungen zur Signalentkopplung und Filterung eingesetzt wird. Die Nennspannung von 50V ist für die meisten nicht-netzseitigen Anwendungen mehr als ausreichend und bietet eine zusätzliche Sicherheitsreserve gegenüber niedrigeren Spannungen.
Optimale Integration in Ihre Schaltungen
Der C3Z5U 470NA50 ist als SMD-Bauteil (Surface Mount Device) konzipiert und lässt sich somit hervorragend in moderne Leiterplatten (PCBs) integrieren. Die kompakte Bauform ermöglicht eine hohe Packungsdichte auf der Platine, was für die Miniaturisierung elektronischer Geräte von großer Bedeutung ist. Die exzellente Temperaturstabilität des C0G-Dielektrikums sorgt dafür, dass die Leistung des Kondensators auch unter schwankenden Betriebsbedingungen konstant bleibt. Dies ist besonders wichtig in Anwendungen, bei denen Präzision und Reproduzierbarkeit gefordert sind, wie z.B. in der Medizintechnik, der Messtechnik oder in hochfrequenten Schaltungen.
Die geringen Verlustfaktoren des C0G-Dielektrikums tragen dazu bei, dass Signalverluste minimiert werden. Dies ist entscheidend in Signalpfaden, wo die Integrität des Signals über die gesamte Kette erhalten bleiben muss. Die hohe Isolationsresistenz des Materials gewährleistet, dass der Kondensator auch bei längeren Standzeiten seine Ladung hält, was für bestimmte Schaltungsdesigns von Vorteil sein kann.
Häufig gestellte Fragen zu C3Z5U 470NA50 – Vielschicht-Kerko, 470nF, 50V, 85°C
Was bedeutet die Bezeichnung „C0G (NP0)“ bei einem Keramikkondensator?
C0G (NP0) ist die Klassifizierung für einen keramischen Dielektrikumstyp, der die höchste Stabilität der Kapazität in Abhängigkeit von der Temperatur aufweist. Die Kapazität ändert sich nur minimal über einen weiten Temperaturbereich (typischerweise ±30 ppm/°C). Dies macht C0G-Kondensatoren ideal für präzise Schaltungen wie Oszillatoren, Filter und Zeitgeberschaltungen, bei denen Kapazitätsdrift unerwünscht ist.
Ist der C3Z5U 470NA50 für Hochfrequenzanwendungen geeignet?
Ja, C0G (NP0) Keramikkondensatoren sind aufgrund ihres geringen Verlustfaktors und ihrer stabilen Eigenschaften hervorragend für Hochfrequenzanwendungen geeignet. Sie minimieren Signalverluste und Verzerrungen und tragen so zur Integrität des HF-Signals bei.
Welche Art von Anwendungen sind für diesen Kondensator besonders geeignet?
Dieser Kondensator ist ideal für Anwendungen, die eine hohe Stabilität und Zuverlässigkeit erfordern. Dazu gehören unter anderem Entkopplungs- und Glättungsaufgaben in Stromversorgungen, präzise Filter- und Resonanzschaltungen, Signalpfade in Audio- und Videogeräten, sowie allgemeine Anwendungen in der industriellen Steuerungstechnik und Messtechnik.
Was sind die Vorteile des Vielschicht-Designs?
Das Vielschicht-Design ermöglicht eine hohe Kapazität auf einer sehr kleinen Fläche. Dies trägt zur Miniaturisierung elektronischer Geräte bei und ermöglicht eine hohe Packungsdichte auf Leiterplatten. Gleichzeitig werden durch die optimierte Schichtstruktur gute elektrische Eigenschaften erreicht.
Kann der C3Z5U 470NA50 auch in Systemen mit höheren Temperaturen eingesetzt werden?
Die maximale Betriebstemperatur beträgt 85°C. Für Anwendungen, die höhere Temperaturen erfordern, sollten Kondensatoren mit einer entsprechend höheren Temperaturbeständigkeit (z.B. X7R, X5R) evaluiert werden, wobei dann Abstriche bei der Temperaturstabilität der Kapazität in Kauf genommen werden müssen.
Wie unterscheidet sich dieser Kondensator von anderen Keramik-Kondensatoren mit gleicher Kapazität und Spannung?
Der Hauptunterschied liegt im Dielektrikum. Während viele Keramikkondensatoren (z.B. X7R, Y5V) eine signifikante Kapazitätsänderung über die Temperatur aufweisen, bietet das C0G (NP0) Dielektrikum eine außergewöhnliche Stabilität. Dies führt zu einer überlegenen Leistung in Anwendungen, die Präzision und Konstanz über einen weiten Temperaturbereich erfordern.
Ist die Kapazitätstoleranz für die Funktion kritischer Schaltungen ausreichend?
Die Kapazitätstoleranz von typischerweise ±10% für C0G (NP0) Kondensatoren ist für die meisten Anwendungen im Bereich der Signalentkopplung und Glättung ausreichend. Für extrem kritische Anwendungen, bei denen eine noch höhere Präzision gefordert ist, können Kondensatoren mit noch engeren Toleranzen (z.B. ±5%) in Betracht gezogen werden, oft jedoch zu einem höheren Preis und möglicherweise mit anderen Dielektrikumstypen.
