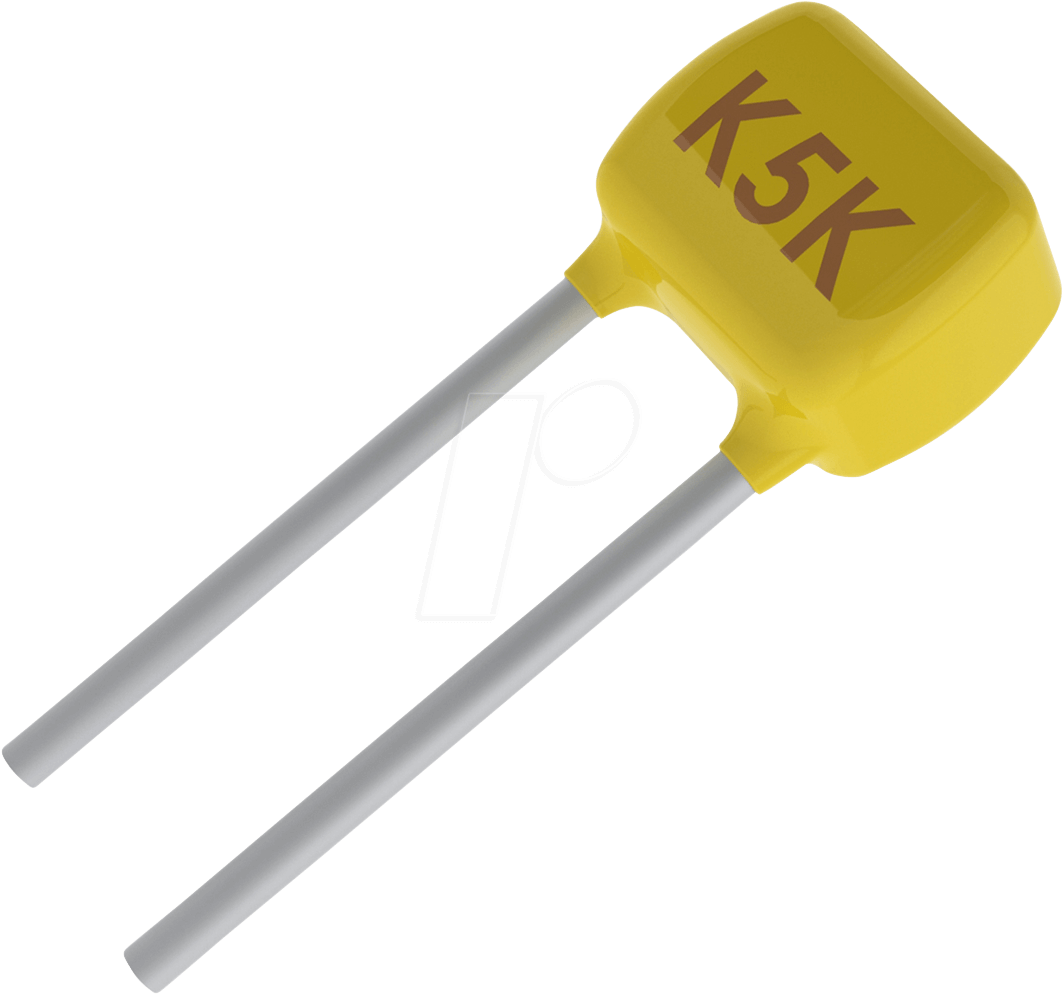

Optimieren Sie Ihre Elektronikprojekte mit dem C3Z5U 22N 50 – Vielschicht-Kerko
Elektronikentwickler und Hobbyisten, die nach einer zuverlässigen und leistungsstarken Lösung für die Entkopplung und Filterung suchen, finden im C3Z5U 22N 50 – Vielschicht-Kerko die ideale Komponente. Dieses Bauteil löst das Problem unerwünschter Rauschanteile und unerwünschter Spannungsspitzen in empfindlichen Schaltungen und bietet somit eine stabile Grundlage für präzise elektronische Anwendungen.
Warum C3Z5U 22N 50 – Vielschicht-Kerko die überlegene Wahl ist
Im Vergleich zu herkömmlichen Einzelschichtkeramikkondensatoren oder älteren Technologien bietet der C3Z5U 22N 50 – Vielschicht-Kerko eine signifikant verbesserte Performance in Bezug auf Kapazitätsstabilität, Impedanz bei hohen Frequenzen und Zuverlässigkeit. Die fortschrittliche Fertigungstechnologie und das sorgfältig ausgewählte Dielektrikum ermöglichen eine kompakte Bauweise mit hoher Kapazitätsdichte, was ihn zu einer überlegenen Wahl für moderne Schaltungsdesigns macht, bei denen Platz und Leistung entscheidend sind.
Hervorragende Leistungseigenschaften und Vorteile
Der C3Z5U 22N 50 – Vielschicht-Kerko zeichnet sich durch eine Reihe von Schlüsselmerkmalen aus, die ihn für anspruchsvolle Elektronikanwendungen prädestinieren:
- Hohe Frequenzstabilität: Die Vielschichtbauweise minimiert parasitäre Induktivitäten und reduziert so den ESR (Equivalent Series Resistance) bei hohen Frequenzen. Dies ist essentiell für effiziente Entkopplungsanwendungen in digitalen Schaltungen und Hochfrequenz-Applikationen.
- Kompakte Bauform: Ermöglicht eine höhere Integration von Komponenten auf engstem Raum, was bei der Miniaturisierung von elektronischen Geräten von unschätzbarem Wert ist.
- Zuverlässigkeit und Langlebigkeit: Die keramische Struktur ist robust gegenüber Umwelteinflüssen wie Temperaturwechsel und Feuchtigkeit, was eine lange Lebensdauer und konsistente Leistung garantiert.
- Präzise Kapazitätswerte: Der Nennwert von 22nF (Nanofarad) ist exakt spezifiziert und erfüllt die Anforderungen präziser Schaltungsfunktionen wie Zeitglieder, Filter und Schwingkreise.
- Betriebssicherheit: Die Nennspannung von 50V bietet ausreichend Spielraum für viele gängige digitale und analoge Schaltungen, ohne die Gefahr eines Durchschlags.
- Temperaturbeständigkeit: Die Angabe von 85°C als maximale Betriebstemperatur unterstreicht die Fähigkeit des Bauteils, auch unter erhöhten thermischen Bedingungen zuverlässig zu funktionieren.
Präzision und Zuverlässigkeit im Detail: Technische Spezifikationen
| Eigenschaft | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Produktbezeichnung | C3Z5U 22N 50 – Vielschicht-Kerko | Identifiziert klar die Baureihe und die Kernspezifikationen des Kondensators für einfache Beschaffung und Dokumentation. |
| Kapazität | 22nF (Nanofarad) | Ideal für Entkopplungsaufgaben, Glättung von Versorgungsspannungen und Filteranwendungen, bei denen eine moderate Kapazität benötigt wird, um Hochfrequenzrauschen zu dämpfen. |
| Nennspannung | 50V (Volt) | Bietet eine sichere Betriebsgrenze für eine breite Palette von Niederspannungsanwendungen, einschließlich Microcontroller-Schaltungen, Sensorik und Audioverstärkern. |
| Max. Betriebstemperatur | 85°C (Grad Celsius) | Gewährleistet eine zuverlässige Funktion auch in Umgebungen mit erhöhter Betriebstemperatur, was die Flexibilität in verschiedenen Produktdesigns erhöht. |
| Dielektrikum Typ | Hochwertiges Keramikdielektrikum (oft Y5V oder ähnlich) | Bietet eine gute Kombination aus Kapazität, Temperaturbeständigkeit und geringen Verlusten, was für die Stabilität von Schaltungen entscheidend ist. Die genaue Klassifizierung (z.B. Y5V) impliziert spezifische Toleranzen über einen Temperaturbereich hinweg. |
| Bauform | Vielschichtkeramik (MLCC) | Ermöglicht eine hohe Kapazitätsdichte auf kleiner Fläche, was zur Miniaturisierung elektronischer Geräte beiträgt. Die interne Struktur mit mehreren parallelen Keramikschichten minimiert parasitäre Effekte. |
| Toleranz | Typisch ±10% oder ±20% (abhängig von der genauen Klassifizierung des Dielektrikums) | Definiert den zulässigen Schwankungsbereich der tatsächlichen Kapazität vom Nennwert. Für viele Entkopplungs- und Filterzwecke ist diese Toleranz ausreichend. |
| Anwendungsbereiche | Entkopplung von Stromversorgungen, Filterkreise, Hochfrequenzschaltungen, Signalintegrität, Pufferung. | Die Vielseitigkeit des Kondensators erlaubt den Einsatz in nahezu jeder digitalen oder analogen Schaltung, wo eine zuverlässige Stromversorgung und Signalverarbeitung erforderlich ist. |
Anwendungsgebiete und Integration
Der C3Z5U 22N 50 – Vielschicht-Kerko findet breite Anwendung in der modernen Elektronikentwicklung. Seine primäre Funktion als Entkopplungskondensator macht ihn unerlässlich für die Stabilisierung von Stromversorgungen von integrierten Schaltungen (ICs), insbesondere Mikrocontrollern und Prozessoren. Durch die Platzierung nahe an den Spannungsversorgungspins der ICs werden hochfrequente Störspannungen, die durch die schnelle Schaltlogik der ICs selbst entstehen, effektiv zur Masse abgeleitet. Dies verhindert, dass diese Störungen andere Teile der Schaltung beeinträchtigen und verbessert so die Signalintegrität und die allgemeine Zuverlässigkeit des Systems.
Darüber hinaus ist der C3Z5U 22N 50 – Vielschicht-Kerko ein effektiver Bestandteil in Filterkreisen. In Kombination mit Induktivitäten oder Widerständen kann er zur Konstruktion von Tiefpass-, Hochpass- oder Bandpassfiltern verwendet werden, um unerwünschte Frequenzen aus Signalen zu entfernen oder spezifische Frequenzbereiche zu verstärken. Dies ist entscheidend in Audioverarbeitung, Funkkommunikation und Sensorik, wo die Reinheit von Signalen von größter Bedeutung ist.
In Hochfrequenzschaltungen, wie sie in Funkmodulen, drahtlosen Kommunikationsgeräten und Hochgeschwindigkeits-Datenübertragungssystemen eingesetzt werden, spielt der niedrige äquivalente Serienwiderstand (ESR) und die geringe parasitäre Induktivität (ESL) des Vielschichtkeramikkondensators eine entscheidende Rolle. Diese Eigenschaften ermöglichen eine effiziente Energieübertragung und -speicherung bei hohen Frequenzen, was für die Leistungsfähigkeit dieser Geräte unerlässlich ist.
Die geringe Baugröße und die Möglichkeit der Oberflächenmontage (SMD) machen ihn zudem ideal für die Integration in kompakte Designs. Ob in Mobiltelefonen, Wearables, medizinischen Geräten oder industrieller Automatisierungstechnik – der C3Z5U 22N 50 – Vielschicht-Kerko ermöglicht eine effiziente und platzsparende Schaltungsgestaltung.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu C3Z5U 22N 50 – Vielschicht-Kerko, 22nF, 50V, 85°C
Was bedeutet die Bezeichnung „Vielschicht-Kerko“?
Die Bezeichnung „Vielschicht-Kerko“ (Vielschichtkeramikkondensator, englisch: Multilayer Ceramic Capacitor, MLCC) beschreibt die interne Konstruktion des Kondensators. Er besteht aus mehreren abwechselnden Schichten von Keramikdielektrikum und leitfähigem Elektrodenmaterial, die übereinander gestapelt und gesintert sind. Diese Bauweise ermöglicht eine hohe Kapazität auf kleiner Fläche und bietet exzellente elektrische Eigenschaften.
Ist die Kapazität von 22nF für alle Anwendungen geeignet?
Die Kapazität von 22nF ist eine gängige Größe und eignet sich hervorragend für viele Entkopplungsanwendungen, insbesondere für digitale Schaltungen und Mikrocontroller. Für Filterkreise oder spezialisierte Zeitglieder kann diese Kapazität ebenfalls optimal sein. Die Eignung hängt jedoch vom spezifischen Schaltungsdesign und den Anforderungen ab. Bei Bedarf können auch andere Kapazitätswerte von Vielschichtkeramikkondensatoren in Betracht gezogen werden.
Welche Auswirkungen hat die maximale Betriebstemperatur von 85°C?
Die Angabe von 85°C als maximale Betriebstemperatur bedeutet, dass der Kondensator zuverlässig und innerhalb seiner Spezifikationen arbeitet, solange die Umgebungstemperatur diesen Wert nicht überschreitet. Dies ist ein wichtiger Parameter für die Auslegung von Geräten, die in Umgebungen mit erhöhter Wärmeentwicklung betrieben werden, wie z.B. in Gehäusen mit wenig Belüftung oder in industriellen Anwendungen.
Wie unterscheidet sich der C3Z5U 22N 50 – Vielschicht-Kerko von einem Elektrolytkondensator?
Vielschichtkeramikkondensatoren wie der C3Z5U 22N 50 – Vielschicht-Kerko bieten gegenüber Elektrolytkondensatoren deutliche Vorteile in Bezug auf die Frequenzstabilität, den geringen ESR und die lange Lebensdauer. Elektrolytkondensatoren haben oft höhere Kapazitätswerte, sind aber für hohe Frequenzen weniger geeignet und können altern. Der Keramikkondensator ist daher die bevorzugte Wahl für Hochfrequenz-Entkopplung und Signalintegrität.
Können diese Kondensatoren in Hochfrequenz-Schaltungen verwendet werden?
Ja, absolut. Aufgrund ihrer geringen parasitären Induktivität (ESL) und ihres niedrigen äquivalenten Serienwiderstands (ESR) sind Vielschichtkeramikkondensatoren wie der C3Z5U 22N 50 – Vielschicht-Kerko geradezu prädestiniert für den Einsatz in Hochfrequenzschaltungen. Sie sind essenziell für die Aufrechterhaltung der Signalqualität und die effiziente Energieübertragung in solchen Systemen.
Was bedeutet „Entkopplung“ im Kontext dieses Kondensators?
Entkopplung bezieht sich auf die Funktion des Kondensators, unerwünschte Spannungsspitzen und hochfrequente Störsignale auf Stromversorgungsleitungen zu glätten. Er wirkt wie ein lokaler Energiespeicher, der kurzzeitige Strombedarfe von integrierten Schaltungen decken kann und gleichzeitig hochfrequentes Rauschen, das von anderen Komponenten der Schaltung erzeugt wird, zur Masse ableitet. Dies ist entscheidend für die stabile Funktion von ICs.
Welche typischen Toleranzen sind bei diesem Kondensatortyp zu erwarten?
Die typischen Toleranzen für Vielschichtkeramikkondensatoren im Bereich des C3Z5U 22N 50 – Vielschicht-Kerko liegen oft im Bereich von ±10% oder ±20% des Nennwerts. Die genaue Toleranz kann je nach spezifischer Klassifizierung des Keramikdielektrikums (z.B. Y5V, X7R) variieren. Für viele Anwendungen, insbesondere im Bereich der Entkopplung, ist diese Toleranz ausreichend.
