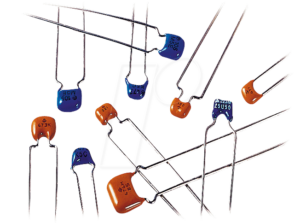

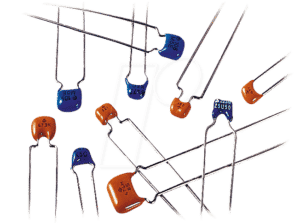

Zuverlässige Energiespeicherung und Signalfilterung: C3Z5U 220NB50 – Vielschicht-Kerko, 220nF, 50V, 85°C für professionelle Anwendungen
Wenn präzise Signalintegrität und stabile Energieversorgung in elektronischen Schaltungen unerlässlich sind, bietet der C3Z5U 220NB50 – ein Vielschicht-Keramikkondensator (Kerko) mit 220nF Kapazität und einer Nennspannung von 50V – eine herausragende Lösung. Entwickelt für anspruchsvolle Umgebungen bis zu 85°C, ist dieser Kondensator die ideale Wahl für Ingenieure, Entwickler und Techniker, die auf kompromisslose Performance und Langlebigkeit angewiesen sind.
Warum C3Z5U 220NB50 die überlegene Wahl ist
Im Gegensatz zu Standard-Keramikkondensatoren zeichnet sich der C3Z5U 220NB50 durch seine optimierte Bauweise für hohe Frequenzen und minimale ESR (Equivalent Series Resistance) aus. Diese Eigenschaften sind entscheidend für die Unterdrückung von Störsignalen, die Glättung von Spannungsversorgungen und die Implementierung von präzisen Filterfunktionen, wo parasitäre Effekte minimiert werden müssen. Die spezifizierte Betriebstemperatur von 85°C ermöglicht zudem einen zuverlässigen Einsatz in einer breiten Palette von industriellen und professionellen Anwendungen, die höhere thermische Belastungen aufweisen.
Leistungsmerkmale und technische Vorteile
Der C3Z5U 220NB50 repräsentiert die Spitze moderner Keramikkondensator-Technologie. Seine Vielschicht-Konstruktion ermöglicht eine hohe Kapazität auf kleinem Raum, während die sorgfältige Auswahl der Keramikmaterialien und die präzise Fertigung für eine herausragende Dielektrizitätskonstante und niedrige Leckströme sorgen. Dies resultiert in einer verbesserten Performance über einen weiten Temperaturbereich und gewährleistet eine lange Lebensdauer.
- Hohe Kapazitätsdichte: 220nF auf kleinster Fläche, ideal für platzkritische Designs.
- Zuverlässige Spannungsfestigkeit: 50V Nennspannung bietet eine ausreichende Sicherheitsreserve für viele gängige Stromversorgungen.
- Erweiterter Temperaturbereich: Einsatzfähigkeit bis 85°C, was ihn für anspruchsvolle industrielle Umgebungen qualifiziert.
- Niedrige ESR und ESL: Minimiert Energieverluste und ermöglicht eine effiziente Entkopplung und Filterung bei hohen Frequenzen.
- Stabile elektrische Eigenschaften: Geringe Kapazitätsänderung über Temperatur und Gleichspannung hinweg, was für präzise Schaltungen unerlässlich ist.
- Robustheit und Langlebigkeit: Die Keramikbauweise macht ihn widerstandsfähig gegen mechanische Belastungen und chemische Einflüsse.
Anwendungsbereiche: Wo C3Z5U 220NB50 glänzt
Die Vielseitigkeit des C3Z5U 220NB50 macht ihn zu einer Schlüsselkomponente in einer Vielzahl von elektronischen Schaltungen. Seine Fähigkeit, schnelle Transienten zu handhaben und Rauschen effektiv zu unterdrücken, prädestiniert ihn für:
- Signalfilterung: Hochfrequenzfilter, Tiefpass- und Hochpassfilter in Kommunikationsgeräten, Messtechnik und Audio-/Videoverarbeitung.
- Energieentkopplung: Effiziente Glättung von Versorgungsspannungen in Mikroprozessoren, FPGAs und anderen empfindlichen digitalen Schaltungen zur Vermeidung von Spannungsspitzen.
- Schaltnetzteile: Als Ausgangs- oder Eingangskondensator zur Verbesserung der Effizienz und Reduzierung von EMI (Elektromagnetische Interferenz).
- Analogschaltungen: In Operationsverstärker-Schaltungen, Zeitgeberschaltungen und anderen präzisen analogen Pfaden, wo stabile Kapazitätswerte gefordert sind.
- Industrielle Automatisierung: In Steuerungen, Antrieben und Sensorik, wo Zuverlässigkeit unter widrigen Bedingungen gefragt ist.
- Kfz-Elektronik: Aufgrund seiner Temperaturbeständigkeit und Robustheit für den Einsatz im Fahrzeuginnenraum und -motorraum.
Produktspezifikationen im Detail
| Eigenschaft | Spezifikation | Relevanz für Anwender |
|---|---|---|
| Hersteller-Teilenummer | C3Z5U 220NB50 | Eindeutige Identifikation für Bestellungen und technische Dokumentation. |
| Typ | Vielschicht-Keramikkondensator (MLCC) | Gibt Auskunft über die Bauweise, die Vorteile bei Kapazität und Größe bietet. |
| Kapazität | 220 nF (0.22 µF) | Entscheidend für die Energiespeicherfähigkeit und Filtercharakteristik. 220nF sind ideal für Entkopplungs- und Filteranwendungen im mittleren Bereich. |
| Nennspannung | 50 V DC | Bietet eine robuste Leistung für viele gängige Stromversorgungen und eine gute Sicherheitsmarge gegenüber typischen Betriebsspannungen. |
| Betriebstemperaturbereich | -55°C bis +85°C | Gewährleistet zuverlässigen Betrieb auch bei erhöhten Umgebungstemperaturen, was für industrielle Anwendungen unerlässlich ist. |
| Dielektrikum | C0G (NP0) Klasse 1 | Bietet höchste Temperaturstabilität, niedrige Verluste und gute Leistung bei hohen Frequenzen. Dies ist ein Qualitätsmerkmal für Präzisionsanwendungen. |
| Toleranz | ±10% | Eine präzise Toleranz, die für die meisten Signalverarbeitungs- und Filteranwendungen ausreichend ist und Kosteneffizienz bietet. |
| Bauform | SMD (Surface Mount Device) | Ermöglicht automatisiertes Bestücken und hohe Integrationsdichte auf Leiterplatten. |
| Gehäusegröße | 0805 (typisch für diese Spezifikationen) | Standardgröße für vielseitige Anwendungen in der modernen Elektronikfertigung. |
FAQ – Häufig gestellte Fragen zu C3Z5U 220NB50 – Vielschicht-Kerko, 220nF, 50V, 85°C
Was bedeutet die Angabe „C0G (NP0) Klasse 1“ beim Dielektrikum?
Die Angabe „C0G (NP0) Klasse 1“ beschreibt die Art des Dielektrikums im Keramikkondensator. Diese Keramikklasse ist bekannt für ihre extrem hohe thermische Stabilität. Das bedeutet, dass sich die Kapazität des Kondensators nur minimal mit Änderungen der Umgebungstemperatur verändert. Zudem weisen C0G-Kondensatoren sehr geringe dielektrische Verluste auf und eignen sich daher hervorragend für präzise Filter- und Schwingkreis-Anwendungen, wo Stabilität und Genauigkeit von höchster Bedeutung sind.
Ist dieser Kondensator für pulsierende Gleichspannungen geeignet?
Ja, der C3Z5U 220NB50 ist aufgrund seiner robusten Bauweise und des C0G-Dielektrikums gut für Anwendungen mit pulsierenden Gleichspannungen geeignet. Die geringe ESR (Equivalent Series Resistance) minimiert die Erwärmung durch pulsierende Ströme, und die hohe Spannungsfestigkeit von 50V bietet eine ausreichende Reserve. Dennoch sollte die Spitzen-Spannung stets unter der Nennspannung bleiben, und die Strombelastbarkeit sollte für die spezifische Anwendung überprüft werden.
Welchen Vorteil bietet die Vielschicht-Bauweise gegenüber einer Monolith-Keramik?
Die Vielschicht-Bauweise (MLCC – Multi-Layer Ceramic Capacitor) ermöglicht die Integration einer sehr hohen Kapazität auf kleinstem Raum. Durch die Stapelung vieler dünner Keramikschichten mit dazwischenliegenden Elektroden wird eine hohe Kapazitätsdichte erreicht. Dies ist ein entscheidender Vorteil für moderne, kompakte Elektronikdesigns. Im Vergleich zu Monolith-Keramikkondensatoren bieten MLCCs oft auch eine bessere thermische und mechanische Stabilität.
Wie unterscheidet sich die Betriebstemperatur von 85°C von anderen Kondensatoren?
Eine maximale Betriebstemperatur von 85°C ist für viele elektronische Komponenten ein Standardwert. Jedoch positioniert sie den C3Z5U 220NB50 als geeigneter für Umgebungen, die über Raumtemperatur hinausgehen, wie es in vielen industriellen Anwendungen, Automobilbereichen oder auch in gut belüfteten Netzteilen der Fall ist. Standard-Keramikkondensatoren mit niedrigeren Temperaturgrenzen könnten in solchen Umgebungen schneller degradieren oder ausfallen.
Kann der C3Z5U 220NB50 für DC-Entkopplung in digitalen Schaltungen verwendet werden?
Absolut. Der C3Z5U 220NB50 ist hervorragend für die DC-Entkopplung (auch als Bypass bekannt) in digitalen Schaltungen geeignet. Seine Kapazität von 220nF ist ideal, um kurzfristige Strombedarfsschwankungen von ICs wie Mikrocontrollern oder FPGAs auszugleichen und so stabile Betriebsspannungen zu gewährleisten. Die niedrige ESR hilft dabei, hochfrequentes Rauschen zu dämpfen und eine saubere Stromversorgung zu ermöglichen, was für die Signalintegrität kritisch ist.
Was bedeutet die ESR (Equivalent Series Resistance) in Bezug auf die Leistung dieses Kondensators?
Die ESR ist ein Maß für den ohmschen Widerstand im Kondensator, der Energieverluste in Form von Wärme verursacht, insbesondere bei Wechselstrombetrieb. Ein niedriger ESR-Wert, wie er typischerweise bei hochwertigen MLCCs mit C0G-Dielektrikum zu finden ist, bedeutet geringere Verluste, effizientere Energiespeicherung und -abgabe. Dies ist entscheidend für Anwendungen wie die Glättung von Schaltnetzteilen oder die Entkopplung von Hochfrequenzschaltungen, wo schnelles Laden und Entladen des Kondensators erforderlich ist.
Ist dieser Kondensator für den Einsatz in Hochfrequenz-Schwingkreisen geeignet?
Ja, dank des C0G (NP0) Klasse 1 Dielektrikums und der Vielschicht-Konstruktion ist der C3Z5U 220NB50 bestens für den Einsatz in Hochfrequenz-Schwingkreisen geeignet. Die geringen dielektrischen Verluste und die hohe Stabilität über Temperatur und Spannung hinweg sorgen für eine präzise und zuverlässige Schwingungserzeugung oder -filterung. Die niedrige parasitäre Induktivität (ESL) trägt ebenfalls zur Leistung bei höheren Frequenzen bei.
