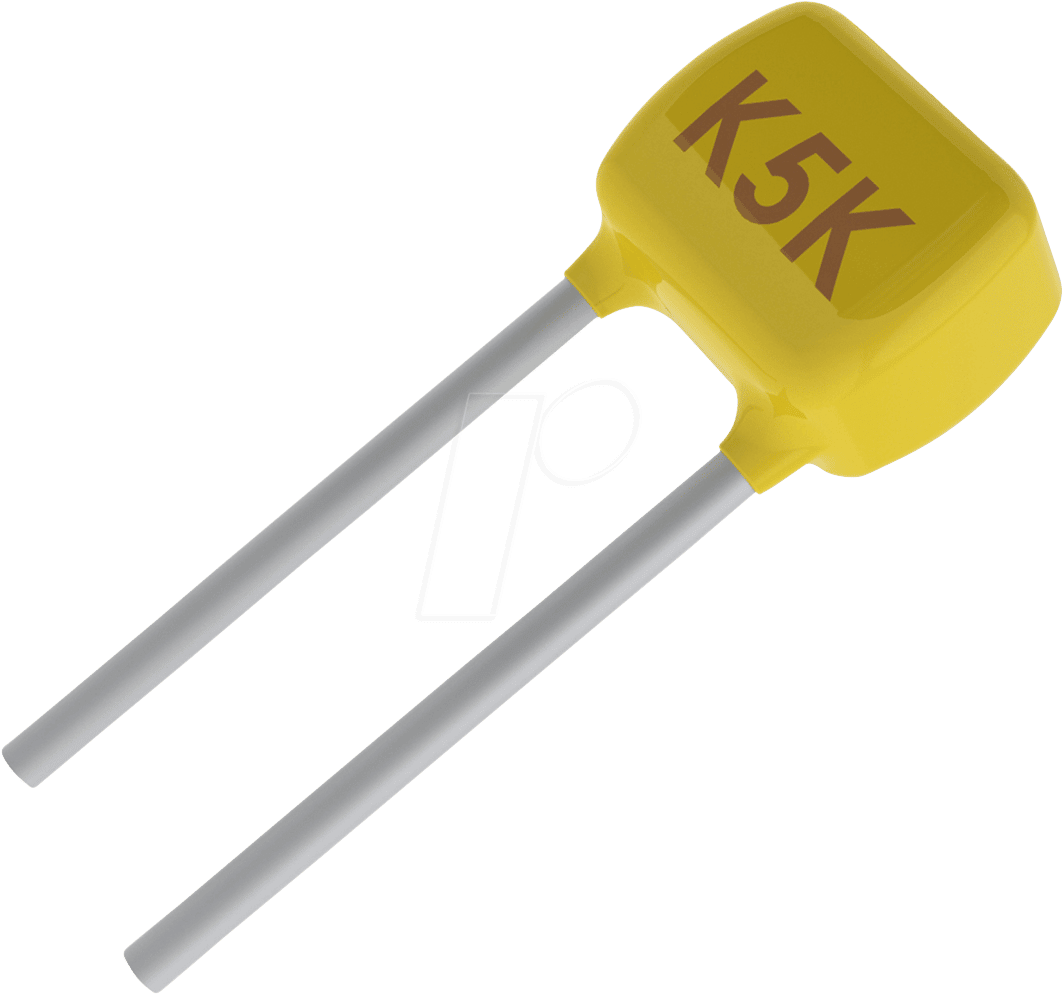

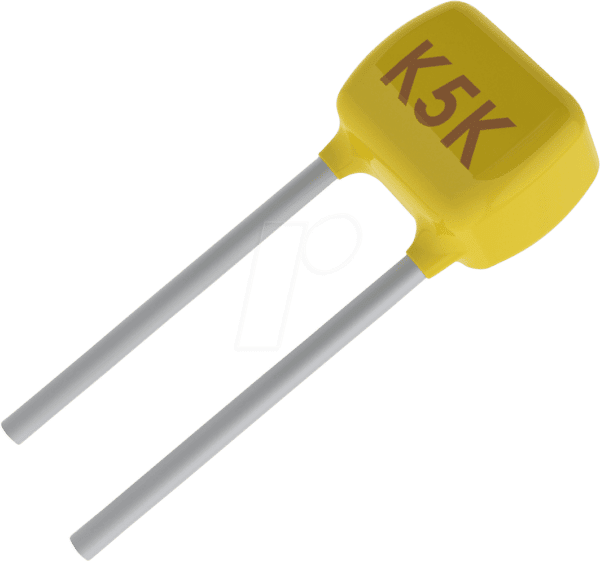

Zuverlässige Energiespeicherung für anspruchsvolle Schaltungen: C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C
Wenn es um die präzise Steuerung und Glättung von Spannungen in elektronischen Schaltungen geht, ist ein zuverlässiger Energiespeicher unerlässlich. Der C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C bietet hierfür eine herausragende Lösung für Entwickler, Ingenieure und versierte Hobbyisten, die Wert auf Stabilität und Langlebigkeit legen.
Optimale Kapazität und Spannungsfestigkeit für vielfältige Anwendungen
Mit einer Kapazität von 1,0 Mikrofarad (uF) und einer maximalen Betriebsspannung von 50 Volt (V) positioniert sich dieser Vielschicht-Keramikkondensator als ideales Bauteil für eine breite Palette von Anwendungen. Ob in DC/DC-Wandlern, Filtern, Entkopplungszwecken oder als Pufferung in analogen und digitalen Schaltungen – der C3Z5U 1,0U 50 – Vielschicht-Kerko liefert konstant Leistung.
Konstruktionsmerkmale und technische Vorteile
Die Vielschicht-Keramik-Bauweise des C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C stellt sicher, dass er auch unter anspruchsvollen Betriebsbedingungen seine Spezifikationen beibehält. Dies wird durch folgende Schlüsselfaktoren ermöglicht:
- Hohe Zuverlässigkeit: Die keramische Dielektrikum-Schicht bietet eine exzellente thermische Stabilität und ist resistent gegenüber Feuchtigkeit und chemischen Einflüssen, was zu einer langen Lebensdauer des Bauteils beiträgt.
- Kompakte Bauform: Die Vielschicht-Technologie erlaubt eine hohe Energiedichte auf kleinstem Raum. Dies ist entscheidend für moderne Schaltungsdesigns, bei denen Platzbeschränkungen eine wichtige Rolle spielen.
- Geringe äquivalente Serienimpedanz (ESR): Die Konstruktion minimiert den internen Widerstand, was zu geringeren Verlusten und einer effizienteren Energieübertragung führt. Dies ist besonders relevant in Hochfrequenzanwendungen.
- Präzise Kapazitätswerte: Die Fertigungsprozesse gewährleisten enge Toleranzen bei der Kapazität, was für die Schaltungsgenauigkeit von großer Bedeutung ist.
- Breiter Temperaturbereich: Mit einer zulässigen Betriebstemperatur von bis zu 85°C ist der Kondensator auch in Umgebungen mit erhöhten Temperaturen einsetzbar, ohne Leistungseinbußen befürchten zu müssen.
- Hervorragende Frequenzcharakteristik: Der C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C zeichnet sich durch eine geringe Induktivität und eine stabile Kapazität über einen weiten Frequenzbereich aus, was ihn für Filter- und Entkopplungsanwendungen ideal macht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Vielschicht-Keramikkondensator |
| Modellbezeichnung | C3Z5U 1,0U 50 |
| Kapazität | 1,0 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Max. Betriebstemperatur | 85 °C (Grad Celsius) |
| Dielektrikum-Typ | C3Z5U (Dies beschreibt eine spezifische Keramik-Dielektrikum-Klasse, die eine gute Kapazitätsstabilität über einen erweiterten Temperaturbereich bietet, mit moderaten Kapazitätsänderungen.) |
| Bauform | Axial oder Radial (je nach spezifischer Ausführung des Modells – üblich sind SMD-Bauformen für hohe Packungsdichte) |
| Toleranz der Kapazität | Typischerweise ±10% bis ±20% für diese Keramikklasse, was für viele Anwendungen ausreichend ist. Präzise Toleranzwerte sind im Datenblatt des spezifischen Herstellers zu finden. |
| Äquivalente Serienimpedanz (ESR) | Niedrig, optimiert für schnelle Entladung und Aufladung, was ihn für Pulsanwendungen geeignet macht. Genaue Werte sind herstellerspezifisch und im Datenblatt aufgeführt. |
| Äquivalente Serieninduktivität (ESL) | Sehr gering, bedingt durch die kompakte Vielschicht-Bauweise, was eine gute Leistung bei hohen Frequenzen ermöglicht. |
Einsatzgebiete und Anwendungen
Der C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C ist aufgrund seiner Robustheit und Leistungsspezifikationen eine ausgezeichnete Wahl für:
- Stromversorgungsfilterung: Zur Glättung von Ausgangsspannungen in Netzteilen und DC/DC-Konvertern, um unerwünschte Brummspannungen zu reduzieren.
- Entkopplung: Zur Unterdrückung von Rauschen und zur Stabilisierung von Spannungsversorgungen auf integrierten Schaltkreisen (ICs), insbesondere in schnellen digitalen Systemen.
- Pufferschaltungen: Zur temporären Energiespeicherung und zur Bereitstellung von Spitzenströmen in Schaltungen, die schnelle Energieanforderungen haben.
- Signalverarbeitung: In analogen Schaltungen zur Filterung von Frequenzen oder zur Kappung von Signalen.
- KFZ-Elektronik: Aufgrund seiner Temperaturstabilität und Robustheit gegenüber transienten Spannungsspitzen.
- Industrielle Steuerungen: Wo Zuverlässigkeit und Langlebigkeit auch unter widrigen Bedingungen gefragt sind.
FAQ – Häufig gestellte Fragen zu C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C
Was bedeutet die Kennzeichnung C3Z5U?
Die Kennzeichnung C3Z5U bezieht sich auf die keramische Dielektrikum-Klasse. Diese Klasse bietet eine moderate Kapazitätsstabilität über einen erweiterten Temperaturbereich mit geringen Kapazitätsänderungen. Sie ist eine gute Balance zwischen Kosteneffizienz und Leistung für viele Standardanwendungen.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, aufgrund seiner geringen äquivalenten Serieninduktivität (ESL) und der niedrigen äquivalenten Serienimpedanz (ESR) ist der C3Z5U 1,0U 50 – Vielschicht-Kerko, 1,0uF, 50V, 85°C sehr gut für Hochfrequenzanwendungen wie Filterung und Entkopplung geeignet.
Welche Toleranz hat die Kapazität?
Für die C3Z5U Keramikklasse liegt die Kapazitätstoleranz typischerweise im Bereich von ±10% bis ±20%. Genaue Toleranzwerte sind dem spezifischen Datenblatt des Herstellers zu entnehmen, da sie je nach Fertigungsprozess variieren können.
Was ist der Vorteil von Vielschicht-Keramikkondensatoren gegenüber anderen Typen?
Vielschicht-Keramikkondensatoren bieten eine hohe Energiedichte in einer kompakten Bauform, eine gute Frequenzcharakteristik und sind kostengünstig. Sie sind zudem robust gegenüber Vibrationen und mechanischer Belastung.
Kann der Kondensator mit Spannungen über 50V betrieben werden?
Nein, die Nennspannung von 50V darf nicht überschritten werden. Eine Überschreitung kann zu einem Ausfall des Kondensators führen und potenziell andere Komponenten in der Schaltung beschädigen.
Ist der Kondensator empfindlich gegenüber Temperaturänderungen?
Die C3Z5U Keramikklasse bietet eine gute Temperaturstabilität im Vergleich zu anderen Keramiktypen wie z.B. Z5U. Er ist für den Betrieb bis 85°C spezifiziert und behält innerhalb dieses Bereichs seine Leistung bei. Extreme Temperaturschwankungen außerhalb des spezifizierten Bereichs können jedoch die Kapazität beeinflussen.
Welche Art von Gehäuse hat dieser Kondensator typischerweise?
Die C3Z5U-Kondensatoren sind häufig als SMD-Bauteile (Surface Mount Device) erhältlich, was ihre Integration in moderne Leiterplattendesigns erleichtert und eine hohe Packungsdichte ermöglicht. Es können aber auch bedrahtete Varianten existieren.
