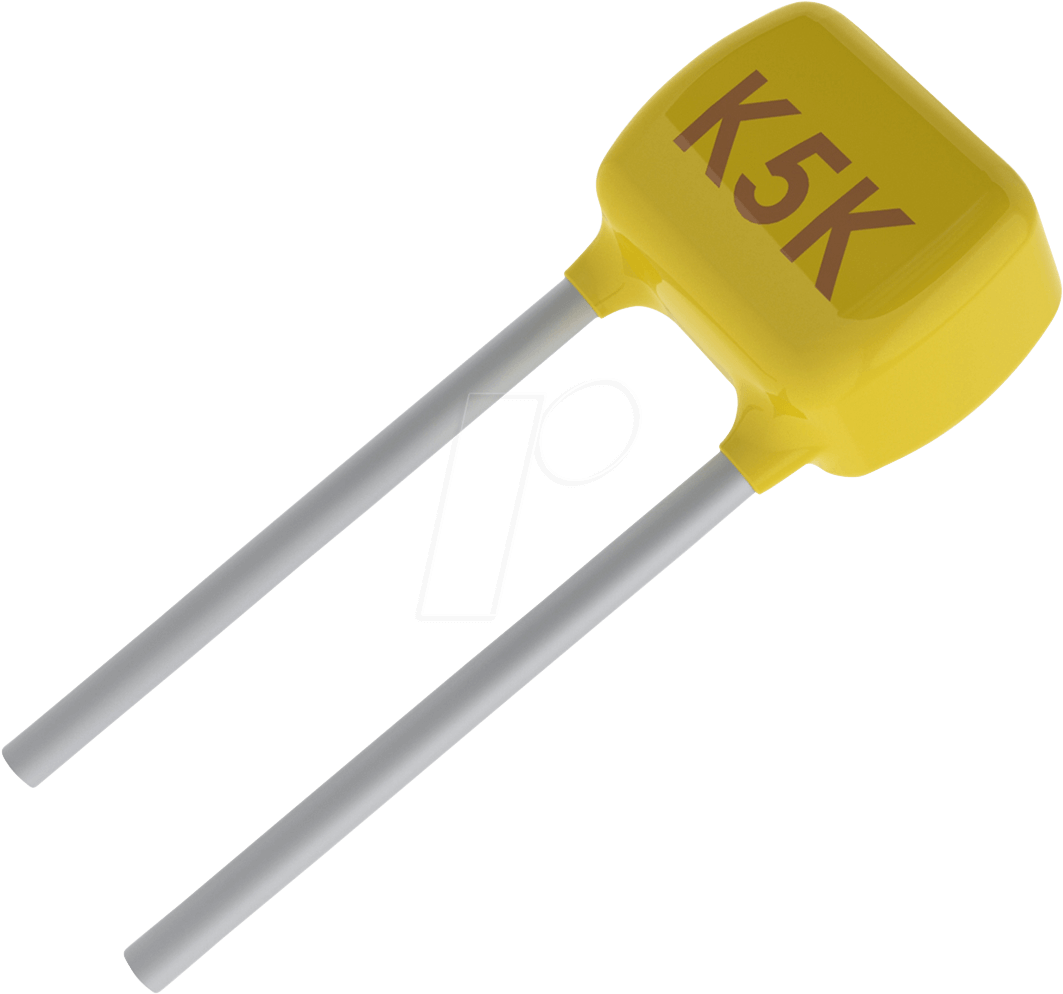

C3X7R 22N 50 – Präzision für anspruchsvolle Schaltungen: Ihr nächster Schritt zur optimierten Leistung
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für Ihre elektronischen Schaltungen, die auch unter extremen Bedingungen stabil bleibt? Der C3X7R 22N 50 – Vielschicht-Kerko, 22nF, 50V, 125°C ist die Antwort für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die kompromisslose Qualität und Langlebigkeit benötigen. Dieser Kondensator löst das Problem von Leistungseinbußen und Ausfällen in temperaturempfindlichen Anwendungen, indem er eine außergewöhnliche Stabilität und Zuverlässigkeit bietet.
Überlegene Stabilität und Zuverlässigkeit: Warum C3X7R 22N 50 die Standardlösungen übertrifft
Herkömmliche Keramik-Kondensatoren stoßen bei schwankenden Temperaturen schnell an ihre Grenzen, was zu Veränderungen der Kapazität und somit zu unvorhersehbarem Verhalten der Schaltung führt. Der C3X7R 22N 50 basiert auf einem fortschrittlichen Vielschicht-Keramik-Dielektrikum, das speziell entwickelt wurde, um diese Schwächen zu überwinden. Seine ausgeprägte Temperaturkompensation und die robuste Bauweise garantieren eine konstante Leistung über einen breiten Temperaturbereich hinweg.
Die Vorteile des C3X7R 22N 50 – Vielschicht-Kerko auf einen Blick
- Herausragende Temperaturstabilität: Die C3X7R-Keramik ist für ihre geringen Kapazitätsänderungen über einen weiten Temperaturbereich bekannt. Dies macht den Kondensator ideal für Anwendungen, die Präzision auch unter wechselnden klimatischen Bedingungen erfordern.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 50V ist dieser Kondensator für eine Vielzahl von Designs geeignet, bei denen eine sichere und zuverlässige Energiespeicherung oder Filterung erforderlich ist.
- Erweiterter Temperaturbereich: Die Fähigkeit, bis zu 125°C Betriebstemperatur zu widerstehen, eröffnet neue Möglichkeiten für den Einsatz in anspruchsvollen Umgebungen, wie z.B. in der Automobilindustrie oder in industriellen Steuerungen.
- Kompakte Bauform: Als Vielschicht-Keramikkondensator bietet er trotz seiner Leistungsfähigkeit eine geringe Baugröße, was das Schaltungsdesign erleichtert und die Platzersparnis maximiert.
- Geringe Leckströme: Optimierte Fertigungsprozesse sorgen für minimierte Leckströme, was die Energieeffizienz Ihrer Schaltung verbessert und unerwünschte Verluste reduziert.
- Exzellente Frequenzcharakteristik: Die Konstruktion ermöglicht eine gute Leistung über ein breites Frequenzspektrum, was ihn zu einer vielseitigen Wahl für Filter- und Entkopplungsanwendungen macht.
Detaillierte technische Spezifikationen
Die präzisen Eigenschaften des C3X7R 22N 50 sind entscheidend für seine Leistung in Ihrer Schaltung. Jede Spezifikation wurde optimiert, um maximale Zuverlässigkeit und Effizienz zu gewährleisten.
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | Vielschicht-Keramikkondensator (MLCC) | Bietet hohe Kapazität in kompakter Bauform, ideal für moderne Elektronik. |
| Dielektrikum | C3X7R | Ermöglicht außergewöhnliche Temperaturkompensation, minimiert Kapazitätsänderungen und garantiert stabile Leistung. |
| Kapazität | 22nF (Nanofarad) | Geeignet für eine breite Palette von Filter-, Entkopplungs- und Timing-Anwendungen. |
| Nennspannung | 50V (Gleichspannung) | Bietet eine sichere Reserve für viele gängige Schaltungsdesigns, gewährleistet hohe Isolation. |
| Maximale Betriebstemperatur | 125°C | Ermöglicht zuverlässigen Betrieb in anspruchsvollen Umgebungen mit erhöhten thermischen Belastungen. |
| Toleranz | Typisch ±10% (standardmäßig, genaue Spezifikation kann je nach Hersteller variieren und sollte im Datenblatt geprüft werden) | Bietet eine akzeptable Abweichung für die meisten allgemeinen Anwendungen, präzisere Toleranzen sind optional erhältlich. |
| Gehäusebauform | SMD (Surface Mount Device) / Durchsteckmontage (abhängig von der genauen Variante – bitte Produktdetails prüfen) | Ermöglicht effiziente automatisierte Bestückung und kompaktes Schaltungsdesign. |
| Belastbarkeit (ESR) | Sehr gering (typisch für MLCCs der Klasse II/III) | Minimiert Leistungsverluste und Wärmeentwicklung bei hohen Frequenzen, entscheidend für Effizienz. |
Einsatzgebiete: Wo der C3X7R 22N 50 seine Stärken ausspielt
Die Vielseitigkeit und Robustheit des C3X7R 22N 50 macht ihn zur idealen Wahl für eine Vielzahl von anspruchsvollen elektronischen Anwendungen:
- Automobilindustrie: Als Entkopplungskondensator in Steuergeräten (ECUs), Infotainmentsystemen und Fahrerassistenzsystemen, wo Temperaturschwankungen und Zuverlässigkeit kritisch sind.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, Frequenzumrichtern und Sensorik, wo raue Umgebungsbedingungen herrschen.
- Leistungselektronik: Als Puffer- oder Filterkondensator in Schaltnetzteilen und DC/DC-Wandlern, um Störungen zu minimieren und die Spannungsstabilität zu gewährleisten.
- Telekommunikation: In Basisstationen und Netzwerkkomponenten, die eine konstante Leistung unter verschiedenen thermischen Bedingungen erfordern.
- Medizintechnik: In Diagnosegeräten und Patientenmonitorsystemen, wo höchste Zuverlässigkeit und präzise Funktion unerlässlich sind.
- Allgemeine Elektronikentwicklung: Als Universalkondensator für Prototypen und Kleinserien, wenn Standardlösungen nicht ausreichen.
Konstruktion und Materialwissenschaft: Die Basis für überlegene Leistung
Das Herzstück des C3X7R 22N 50 ist das speziell entwickelte C3X7R-Keramikdielektrikum. Dieses Material gehört zur Klasse II der Keramikkondensatoren und zeichnet sich durch seine hohe dielektrische Konstante aus, die eine hohe Kapazität auf kleinem Raum ermöglicht. Im Gegensatz zu Klasse-I-Keramiken (wie NPO/C0G), die eine extrem hohe Stabilität, aber geringere Kapazitäten bieten, bietet C3X7R einen exzellenten Kompromiss aus Kapazitätsgröße, Temperaturbeständigkeit und Kosten.
Die Konstruktion als Vielschicht-Keramikkondensator (MLCC) beinhaltet das abwechselnde Stapeln von dünnen Schichten des Keramikdielektrikums mit inneren Elektroden (oft aus einer Nickellegierung). Diese Schichten werden dann gesintert, um eine monolithische Einheit zu bilden. Die Dicke dieser Schichten und die Anzahl der Lagen werden präzise kontrolliert, um die gewünschte Kapazität und Spannungsfestigkeit zu erreichen. Die äußeren Anschlüsse sind so konzipiert, dass sie eine hervorragende Lötbarkeit für sowohl SMD- als auch Through-Hole-Montage (je nach spezifischer Variante) gewährleisten und mechanische Belastungen minimieren.
Die C3X7R-Spezifikation gibt an, dass die Kapazität innerhalb eines Temperaturbereichs von -55°C bis +125°C um maximal ±15% vom Nennwert abweichen darf, mit einem Referenzpunkt bei 20°C. Diese Spezifikation ist ein deutlicher Fortschritt gegenüber weniger stabilen Keramiktypen und macht ihn zu einer verlässlichen Wahl für die meisten Anwendungen, bei denen eine moderate bis hohe Stabilität über einen großen Temperaturbereich erforderlich ist. Die 50V Nennspannung stellt sicher, dass der Kondensator auch bei höheren Systemspannungen sicher betrieben werden kann, mit einer entsprechenden Isolationsbarriere, die durch die Dicke und Qualität des Dielektrikums erreicht wird.
FAQ – Häufig gestellte Fragen zu C3X7R 22N 50 – Vielschicht-Kerko, 22nF, 50V, 125°C
Was bedeutet die Klassifizierung C3X7R?
Die Klassifizierung C3X7R bezieht sich auf das Dielektrikum des Keramikkondensators. Sie gibt an, dass der Kondensator für eine breite Palette von Anwendungen geeignet ist, bei denen eine gute Temperaturbeständigkeit erforderlich ist. Speziell bedeutet C3X7R, dass die Kapazität innerhalb des Temperaturbereichs von -55°C bis +125°C um maximal ±15% vom Nennwert abweicht, mit dem Referenzpunkt bei 20°C.
Ist dieser Kondensator für Anwendungen mit hohen Frequenzen geeignet?
Ja, C3X7R-Kondensatoren weisen in der Regel eine sehr geringe ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) auf, was sie für Hochfrequenzanwendungen wie Entkopplung und Filterung prädestiniert. Die geringen Verluste tragen zur Effizienz der Schaltung bei.
Welche Vorteile bietet die hohe maximale Betriebstemperatur von 125°C?
Die hohe maximale Betriebstemperatur ermöglicht den Einsatz des Kondensators in Umgebungen mit erhöhter thermischer Belastung, wie z.B. in Motorsteuerungen, industriellen Steuerungen oder in der Nähe von Wärme entwickelnden Komponenten. Dies erhöht die Zuverlässigkeit und Lebensdauer Ihrer Schaltung unter extremen Bedingungen.
Kann ich diesen Kondensator als Ersatz für andere Keramiktypen verwenden?
Generell ja, sofern die Kapazität (22nF) und die Nennspannung (50V) kompatibel sind. Die C3X7R-Spezifikation bietet eine ausgezeichnete Balance für viele Anwendungen, aber bei extrem präzisen Timing- oder Resonanzschaltungen, bei denen die absolute Stabilität im Vordergrund steht, könnten NPO/C0G-Kondensatoren besser geeignet sein, auch wenn sie typischerweise geringere Kapazitäten bei gleicher Größe haben.
Wie unterscheidet sich C3X7R von anderen Keramiktypen wie X7R oder Y5V?
C3X7R bietet eine verbesserte Temperaturkompensation im Vergleich zu X7R und insbesondere Y5V. Während X7R eine Abweichung von ±15% über den Bereich von -55°C bis +125°C zulässt, bietet C3X7R dies ebenfalls, oft mit einer insgesamt stabileren Charakteristik. Y5V ist eine deutlich weniger stabile Keramik mit größeren Kapazitätsänderungen über den Temperaturbereich und ist daher nur für weniger kritische Anwendungen geeignet.
Ist die Gehäusebauform für automatische Bestückungsanlagen geeignet?
Ja, wenn der Kondensator in einer SMD-Gehäusebauform (Surface Mount Device) gefertigt ist, ist er speziell für die automatisierte Bestückung auf Leiterplatten konzipiert. Dies ermöglicht hohe Produktionsgeschwindigkeiten und Präzision. Bitte prüfen Sie die genaue Produktbeschreibung, ob es sich um eine SMD- oder eine Through-Hole-Variante handelt.
Welche Art von Anwendungen profitiert am meisten von der 50V Nennspannung?
Die 50V Nennspannung eignet sich gut für viele Niederspannungs- und Mittelspannungsanwendungen, einschließlich digitaler Schaltungen, Sensoren, Mikrocontroller-Stromversorgungen und vieler Komponenten in der Automobil- und Industrieumgebung, wo Spannungsspitzen auftreten können.
