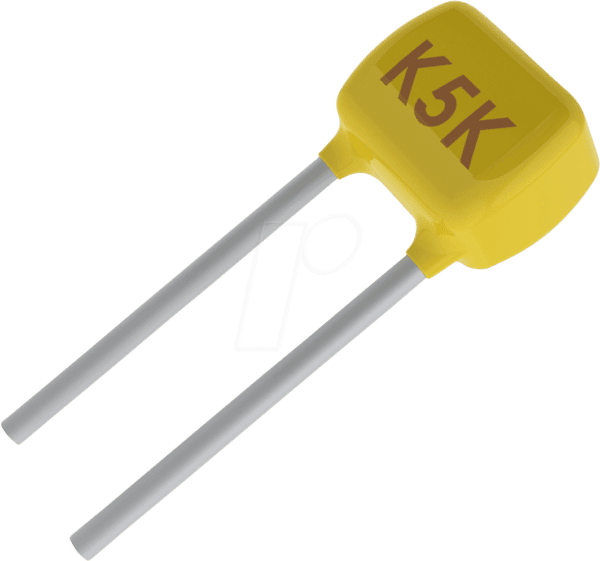

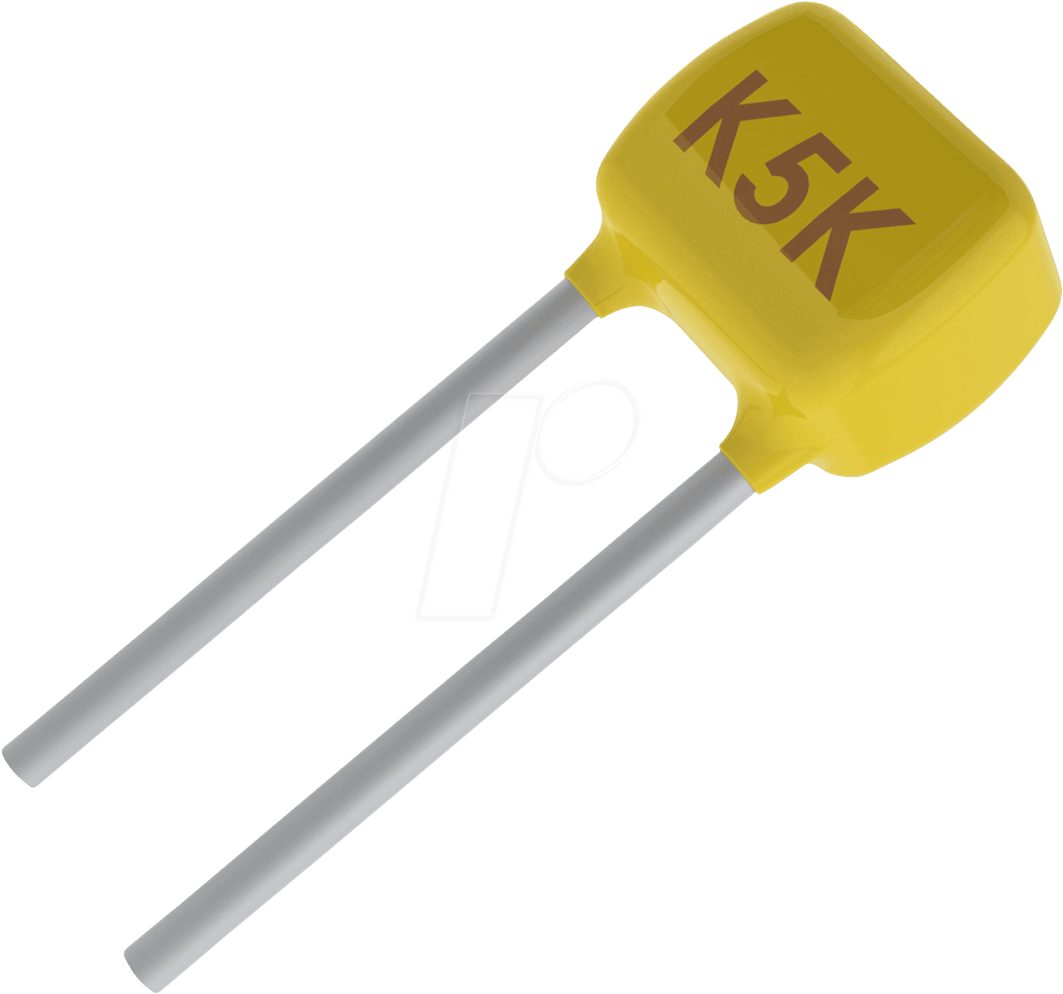

Lan.de präsentiert: C3X7R 2,2N 100 – Vielschicht-Kerko für Anspruchsvolle Anwendungen
Sind Sie ein Entwickler, Ingenieur oder Hobby-Elektroniker, der auf der Suche nach einer zuverlässigen und leistungsfähigen Kondensatorlösung für Ihre anspruchsvollen Schaltungen ist? Der C3X7R 2,2N 100 – Vielschicht-Kerko ist die Antwort auf Ihre Bedürfnisse nach präziser Signalfilterung, effizienter Energiespeicherung und robuster Leistung unter extremen Bedingungen. Dieses Bauteil ist speziell konzipiert, um die Herausforderungen moderner Elektronik zu meistern, wo Stabilität und Langlebigkeit oberste Priorität haben.
Warum C3X7R 2,2N 100 – Vielschicht-Kerko die überlegene Wahl ist
Im Gegensatz zu Standard-Keramikkondensatoren bietet der C3X7R 2,2N 100 – Vielschicht-Kerko eine herausragende thermische Stabilität und eine geringere Kapazitätsänderung über einen weiten Temperaturbereich. Dies resultiert in einer konsistenteren Schaltungsperformance, selbst in Umgebungen, die von extremen Temperaturen geprägt sind. Seine Vielschicht-Konstruktion ermöglicht eine hohe Kapazität auf kleinem Raum, während die 100V Spannungsfestigkeit und die 125°C Betriebstemperatur ihn zu einer idealen Komponente für industrielle, automobile und spezialisierte Elektronikanwendungen machen.
Technische Spezifikationen und Materialqualitäten
Der C3X7R 2,2N 100 – Vielschicht-Kerko zeichnet sich durch seine sorgfältig ausgewählten Materialien und seine fortschrittliche Fertigungstechnologie aus. Die Kernschichtdielektrikum-Technologie, kombiniert mit einer präzisen Sinterung, gewährleistet die außergewöhnlichen elektrischen Eigenschaften und die mechanische Integrität dieses Bauteils. Die Verwendung hochwertiger Keramikmaterialien in Verbindung mit robusten Anschlussklemmen garantiert eine lange Lebensdauer und zuverlässige Konnektivität.
- Hohe Kapazität bei geringer Größe: Die Vielschicht-Bauweise ermöglicht eine hohe Energiedichte und spart wertvollen Platz auf der Platine.
- Exzellente Temperaturbeständigkeit: Mit einer Betriebstemperatur von bis zu 125°C behält der Kondensator seine Kapazität und Zuverlässigkeit auch unter anspruchsvollen thermischen Bedingungen.
- Präzise Signalverarbeitung: Die C0G/NP0-ähnlichen dielektrischen Eigenschaften sorgen für minimale Kapazitätsänderungen und geringe Verluste, was für präzise Filter- und Entkopplungsanwendungen unerlässlich ist.
- Robuste Spannungsfestigkeit: Eine Nennspannung von 100V bietet ausreichenden Spielraum für eine Vielzahl von Stromversorgungs- und Signalpfaden.
- Langzeitstabilität und Zuverlässigkeit: Entwickelt für langlebige Anwendungen, widersteht dieser Kondensator Alterungseffekten und Umwelteinflüssen.
Anwendungsgebiete für höchste Ansprüche
Der C3X7R 2,2N 100 – Vielschicht-Kerko ist ein vielseitiges Bauteil, das sich für eine breite Palette von Hochleistungsanwendungen eignet:
- Automobil-Elektronik: Zuverlässige Filterung und Entkopplung in Steuergeräten, Infotainmentsystemen und Antriebsstrang-Anwendungen, die extremen Temperaturen und Vibrationen ausgesetzt sind.
- Industrielle Steuerungen: Stabile Funktion in rauen Umgebungen, wo präzise Signalintegrität und Langlebigkeit gefordert sind, wie z.B. in SPS-Systemen oder Robotik.
- Leistungselektronik: Effiziente Zwischenkreis- und Ausgangsfilterung in Netzteilen, Frequenzumrichtern und DC/DC-Wandlern.
- Telekommunikation: Entkopplung und Filterung in Basisstationen und anderen kritischen Kommunikationsinfrastrukturen, wo Zuverlässigkeit über Jahre hinweg gewährleistet sein muss.
- Medizintechnik: Einsatz in Geräten, die höchste Anforderungen an Signalreinheit und Ausfallsicherheit stellen.
- Verbraucherelektronik der Oberklasse: Für Geräte, bei denen höchste Audio- oder Videoqualität durch optimierte Stromversorgungen und Signalwege erreicht wird.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Vielschicht-Keramikkondensator |
| Modellbezeichnung | C3X7R 2,2N 100 |
| Kapazität | 2,2 nF (Nanofarad) |
| Nennspannung | 100 V (Volt) |
| Max. Betriebstemperatur | 125 °C (Grad Celsius) |
| Dielektrikum-Klasse | X7R (entspricht bis zu +/- 15% Kapazitätsänderung über den Temperaturbereich von -55°C bis +125°C) |
| Bauform | Radialbedrahtet (typisch für Vielschicht-Keramikkondensatoren, ideal für Durchsteckmontage) |
| Einsatzgebiet | Allgemeine Kapazitätsanwendungen, Entkopplung, Filterung, Timing-Schaltungen, Gleichspannungssperrung |
| Material der Anschlüsse | Verzinnte Kupfer- oder Nickelanschlüsse für optimale Lötbarkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Hochwertiges keramisches Dielektrikum mit robuster Versiegelung zum Schutz vor Umwelteinflüssen. |
Qualitätsmerkmale und Fertigung
Die Herstellung des C3X7R 2,2N 100 – Vielschicht-Kerko unterliegt strengen Qualitätskontrollen. Jeder Kondensator durchläuft umfassende Tests, um die Einhaltung der Spezifikationen sicherzustellen. Die präzise Schichtaufbringung des keramischen Materials und die sorgfältige Kalzinierung im Hochofen bilden die Grundlage für die außergewöhnliche Zuverlässigkeit und Leistungsfähigkeit dieses Bauteils. Die Verkapselung schützt die internen Schichten vor mechanischer Beschädigung und Feuchtigkeit, was die Langlebigkeit in anspruchsvollen Umgebungen maximiert.
Vergleich mit anderen Dielektrikum-Klassen
Die X7R-Klasse der Keramikkondensatoren, zu der auch der C3X7R 2,2N 100 gehört, positioniert sich zwischen den stabilsten Klassen wie C0G/NP0 und den kostengünstigeren, aber weniger stabilen Klassen wie Y5V oder Z5U. X7R bietet einen Kompromiss aus Kapazität, Temperaturbeständigkeit und Kosten. Während C0G/NP0 die höchste Stabilität aufweist, ist die Kapazität bei gleichem Volumen meist geringer. Für Anwendungen, die eine höhere Kapazität erfordern, aber dennoch eine gute thermische Stabilität benötigen, ist X7R die bevorzugte Wahl. Die 100V Nennspannung und die 125°C Betriebstemperatur unterstreichen die Eignung für anspruchsvolle Power- und Signalpfade, wo geringe Kapazitätsschwankungen kritisch sind.
Umweltaspekte und Entsorgung
Die bei der Herstellung des C3X7R 2,2N 100 – Vielschicht-Kerko verwendeten Materialien sind darauf ausgelegt, RoHS-Richtlinien zu entsprechen und die Umweltauswirkungen zu minimieren. Keramikkondensatoren enthalten keine schädlichen Substanzen wie Blei oder Cadmium in ihrer Grundstruktur, sofern nicht spezifisch legiert. Eine fachgerechte Entsorgung über entsprechende Recycling-Programme für Elektronikschrott wird empfohlen, um die Wiederverwertung wertvoller Rohstoffe zu ermöglichen.
Sicherheitshinweise bei der Handhabung
Bei der Montage und Handhabung des C3X7R 2,2N 100 – Vielschicht-Kerko sind die üblichen Vorsichtsmaßnahmen im Umgang mit elektronischen Bauteilen zu beachten. Vermeiden Sie statische Entladungen (ESD), indem Sie geerdete Arbeitsplätze und geeignete Werkzeuge verwenden. Beachten Sie bei der Lötung die empfohlenen Temperaturen und Zeiten, um eine Beschädigung des Kondensators zu verhindern. Die Nennspannung von 100V sollte niemals überschritten werden, um eine Durchschlagfestigkeit zu gewährleisten und die Lebensdauer des Bauteils nicht zu beeinträchtigen. Die Betriebsdaten, insbesondere die maximale Temperatur von 125°C, sind strikt einzuhalten.
FAQ – Häufig gestellte Fragen zu C3X7R 2,2N 100 – Vielschicht-Kerko, 2,2nF, 100V, 125°C
Was bedeutet die Klassifizierung X7R bei diesem Kondensator?
Die X7R-Klassifizierung gibt an, dass der Kondensator seine Kapazität über einen Temperaturbereich von -55°C bis +125°C um maximal ±15% variiert. Dies macht ihn für Anwendungen geeignet, die eine moderate thermische Stabilität erfordern.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, Vielschicht-Keramikkondensatoren wie der C3X7R 2,2N 100 – Vielschicht-Kerko weisen in der Regel einen geringen äquivalenten Serienwiderstand (ESR) und eine geringe äquivalente Serieninduktivität (ESL) auf, was sie für viele Hochfrequenzanwendungen wie Entkopplung und Filterung geeignet macht.
Welche Unterschiede gibt es zwischen X7R und C0G/NP0 Keramikkondensatoren?
C0G/NP0-Kondensatoren bieten die höchste thermische und frequenzunabhängige Stabilität, mit einer Kapazitätsänderung von nur ±0,1% über den Temperaturbereich. Sie sind ideal für präzise Timing- und Oszillatorschaltungen, aber bei gleicher Größe ist ihre Kapazität geringer als bei X7R-Kondensatoren.
Wie wirkt sich die hohe Betriebstemperatur von 125°C aus?
Die hohe Betriebstemperatur von 125°C ermöglicht den Einsatz des Kondensators in Umgebungen mit erhöhter Wärmeentwicklung oder in Regionen mit hohen Außentemperaturen, wie z.B. im Automobilbereich oder in industriellen Anlagen, ohne die Leistung oder Lebensdauer signifikant zu beeinträchtigen.
Kann der C3X7R 2,2N 100 – Vielschicht-Kerko für Energiespeicherzwecke verwendet werden?
Obwohl Keramikkondensatoren nicht die gleiche Energiedichte wie Elektrolytkondensatoren aufweisen, können sie für kurzzeitige Energiespeicherfunktionen, zur Glättung von Spannungsspitzen oder als Zwischenkreiskondensatoren in Leistungselektronikschaltungen verwendet werden, insbesondere dort, wo schnelle Lade- und Entladezyklen erforderlich sind.
Was bedeutet die Angabe 2,2N bei der Kapazität?
Die Angabe „2,2N“ bezieht sich auf eine Kapazität von 2,2 Nanofarad (nF). Ein Nanofarad entspricht einem Milliardstel Farad (10-9 F).
Ist der Kondensator für den Einsatz in medizinischen Geräten zertifiziert?
Die Zertifizierung für medizinische Geräte variiert je nach spezifischem Anwendungsfall und den Anforderungen der Aufsichtsbehörden. Während die technischen Spezifikationen des C3X7R 2,2N 100 – Vielschicht-Kerko ihn für viele medizinische Anwendungen geeignet machen, muss die finale Geräteentwicklung eine entsprechende Zulassung durchlaufen.
