Entdecken Sie die C3X7R 100NB50: Ihr zuverlässiger Vielschicht-Kerko für anspruchsvolle Anwendungen
Der C3X7R 100NB50 Vielschicht-Kerko ist die ideale Lösung für Entwickler und Ingenieure, die eine hochstabile und zuverlässige Kapazitätskomponente für anspruchsvolle elektronische Schaltungen benötigen. Er minimiert Rauschen und stabilisiert Spannungen in einer Vielzahl von Geräten, von industriellen Steuerungen bis hin zu High-Fidelity-Audio-Systemen.
Überlegene Leistung und Zuverlässigkeit: Warum C3X7R 100NB50 die beste Wahl ist
Im Vergleich zu herkömmlichen Keramikkondensatoren bietet der C3X7R 100NB50 signifikante Vorteile in Bezug auf Temperaturbeständigkeit, Spannungsfestigkeit und Langzeitstabilität. Seine fortschrittliche Vielschicht-Keramikstruktur gewährleistet eine gleichbleibend hohe Leistung über einen weiten Temperaturbereich und schützt Ihre empfindlichen Schaltkreise vor Ausfällen, die durch Umgebungsschwankungen verursacht werden.
Anwendungsgebiete und technische Vorteile
Dieser Vielschicht-Kerko ist speziell für Anwendungen konzipiert, bei denen höchste Zuverlässigkeit und präzise elektrische Eigenschaften gefordert sind. Seine hohe Kapazität von 100nF bei gleichzeitig geringer Bauform macht ihn vielseitig einsetzbar. Die Nennspannung von 50V und die Betriebstemperatur von bis zu 125°C qualifizieren ihn für anspruchsvolle Umgebungen.
- Optimale Entkopplung und Filterung: Reduziert effektiv Hochfrequenzstörungen und stabilisiert Versorgungsspannungen in digitalen und analogen Schaltungen.
- Hohe Temperaturbeständigkeit: Die Fähigkeit, bis zu 125°C zu operieren, gewährleistet stabile Kapazitätswerte auch unter extremen thermischen Bedingungen.
- Robuste Bauweise: Die Vielschicht-Keramiktechnologie bietet eine herausragende mechanische Festigkeit und Beständigkeit gegen Vibrationen und Schock.
- Präzise Kapazitätswerte: Die spezifizierte Kapazität von 100nF ermöglicht eine genaue Abstimmung von Filterkreisen und Resonanzschaltungen.
- Lange Lebensdauer: Ausgelegt für den Dauerbetrieb mit hoher Zuverlässigkeit, minimiert er Ausfallzeiten und Wartungsaufwand.
Materialien und Konstruktion für maximale Performance

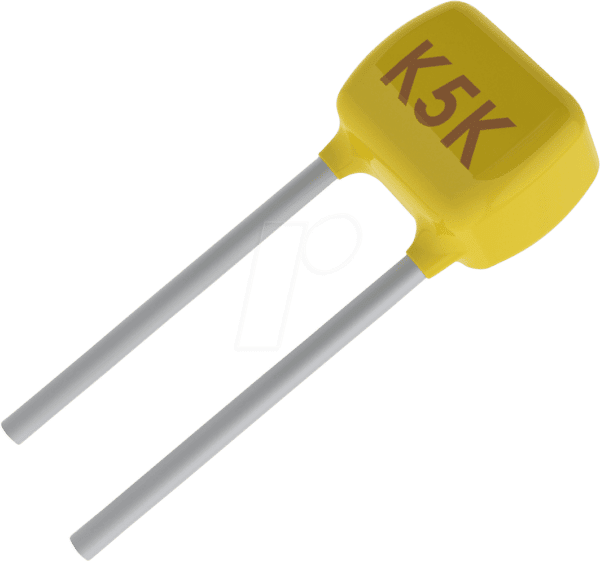

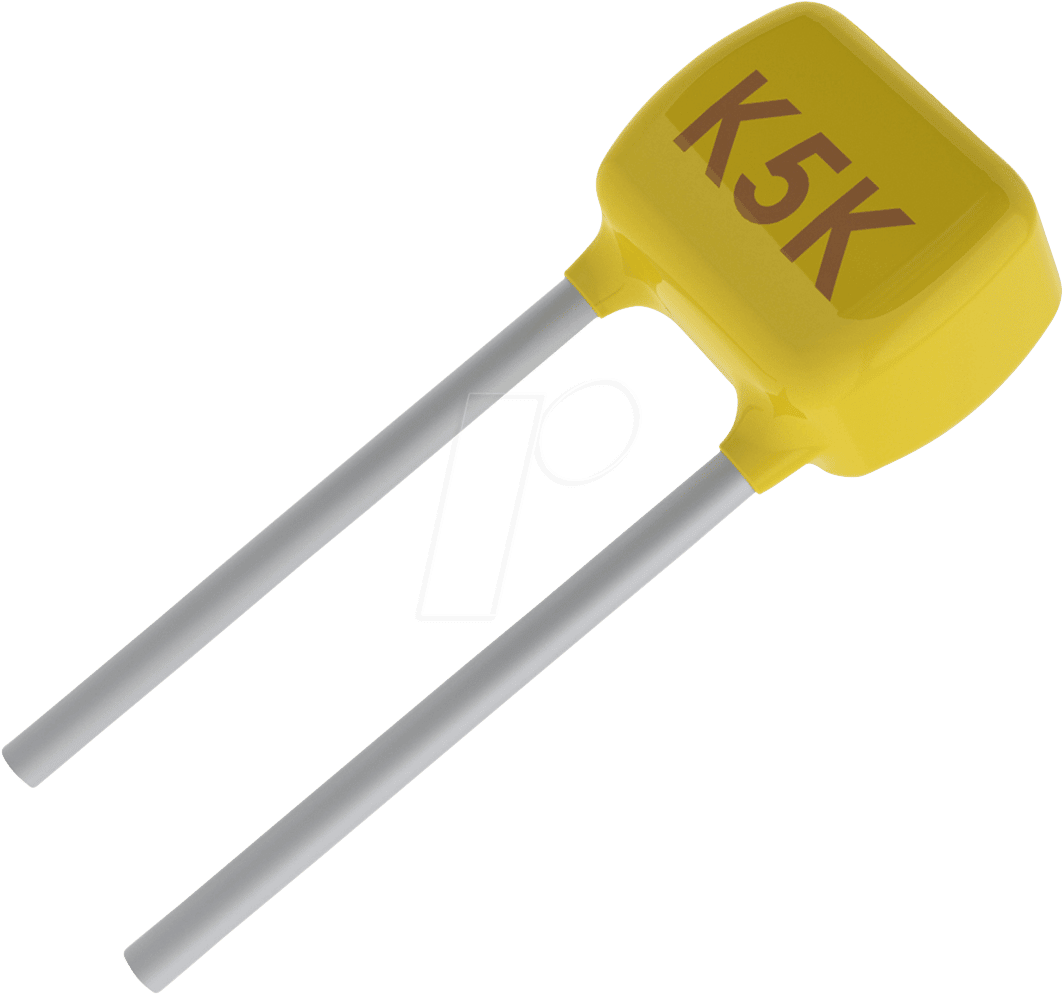

Der Kern des C3X7R 100NB50 besteht aus einer speziell entwickelten Vielschicht-Keramikdielektrikums. Diese Dielektrika werden typischerweise aus einer Mischung von Bariumtitanat (BaTiO3) und verschiedenen Dotierstoffen hergestellt, um die gewünschten dielektrischen Eigenschaften wie eine hohe Permittivität und einen geringen dielektrischen Verlustfaktor zu erzielen. Die Elektroden sind aus hochwertigen Metallen gefertigt, die eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit gewährleisten. Diese Schichtbauweise, bei der viele dünne Keramikschichten abwechselnd mit den Elektroden angeordnet und zu einem einzigen Block gebrannt werden, ermöglicht eine hohe Kapazität auf kleinstem Raum. Die äußere Vergussmasse schützt den Kondensator vor Umwelteinflüssen und mechanischer Beschädigung, während die Anschlussdrähte aus verzinntem Kupfer eine sichere und lötbare Verbindung mit der Platine gewährleisten.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Vielschicht-Keramikkondensator (MLCC) |
| Modellbezeichnung | C3X7R 100NB50 |
| Kapazität | 100 nF (Nanofarad) |
| Nennspannung | 50 V (Volt) |
| Temperaturkoeffizient | X7R (Standard für hohe Temperaturbeständigkeit, ±15% Kapazitätsänderung über -55°C bis +125°C) |
| Max. Betriebstemperatur | 125 °C (Grad Celsius) |
| Gehäusebauform | Standard-SMD-Bauform (z.B. 0805, 1206 – genaue Abmessungen entnehmen Sie bitte dem technischen Datenblatt des Herstellers) |
| Toleranz | Typischerweise ±10% oder ±20% (Herstellerspezifikation beachten) |
| Anschlussart | Oberflächenmontage (SMD) |
| Dielektrikum | Keramik (X7R) |
Qualitätssicherung und Langlebigkeit
Die Fertigung von C3X7R 100NB50 Vielschicht-Keramikkondensatoren unterliegt strengen Qualitätskontrollen, um die Einhaltung der spezifizierten elektrischen und mechanischen Parameter sicherzustellen. Dies umfasst Tests auf Kapazität, Spannungsfestigkeit, Isolationswiderstand und Temperaturverhalten. Die Auswahl hochwertiger Rohmaterialien und die präzise Prozesssteuerung während des Brennens und der Weiterverarbeitung tragen maßgeblich zur außergewöhnlichen Zuverlässigkeit und Lebensdauer dieser Komponenten bei. Speziell die X7R-Dielektrikum-Klasse ist bekannt für ihre Robustheit gegenüber Temperaturschwankungen und ihre geringe Alterung, was den C3X7R 100NB50 zu einer langfristig stabilen Lösung für Ihre Schaltungen macht.
Optimierung von Signalintegrität und Stromversorgung
In modernen elektronischen Systemen ist die Signalintegrität von entscheidender Bedeutung. Der C3X7R 100NB50 spielt eine Schlüsselrolle bei der Aufrechterhaltung dieser Integrität. Durch seine Fähigkeit, hochfrequente Störungen abzuschirmen, verhindert er unerwünschte Kopplungen zwischen verschiedenen Schaltungsteilen und minimiert Bitfehler in digitalen Datenströmen. In Stromversorgungskreisen fungiert er als Energiespeicher und glättet Spannungsspitzen, wodurch eine saubere und stabile Stromversorgung für empfindliche Bauteile wie Mikrocontroller, Sensoren und HF-Komponenten gewährleistet wird. Die 50V Nennspannung bietet zudem eine ausreichende Reserve für viele gängige Gleichspannungsanwendungen.
Warum ein Vielschicht-Kerko wie der C3X7R 100NB50 unverzichtbar ist
Die Technologie der Vielschicht-Keramikkondensatoren hat sich als Standard für die meisten elektronischen Geräte etabliert, insbesondere dort, wo Platzersparnis und hohe Leistung gefragt sind. Im Gegensatz zu älteren Technologien wie Tantalkondensatoren bieten MLCCs keine Gefahr der plötzlichen Kurzschlussbildung im Fehlerfall. Die X7R-Dielektrikum-Klasse kombiniert dabei die Vorteile der Vielschichttechnik mit einer hervorragenden thermischen Stabilität, was ihn für eine breitere Palette von Betriebsumgebungen geeignet macht als beispielsweise C0G/NP0-Typen, die zwar eine noch geringere Temperaturabhängigkeit aufweisen, aber bei gleicher Kapazität und Spannung größer sind.
FAQ – Häufig gestellte Fragen zu C3X7R 100NB50 – Vielschicht-Kerko, 100nF, 50V, 125°C
Was bedeutet die Bezeichnung „X7R“ bei einem Keramikkondensator?
X7R ist eine Klassifizierung für das Dielektrikum von Keramikkondensatoren. Sie kennzeichnet einen Temperaturbereich von -55°C bis +125°C mit einer maximalen Kapazitätsänderung von ±15% innerhalb dieses Bereichs. Dies macht ihn zu einer robusten Wahl für Anwendungen, bei denen Temperaturschwankungen auftreten.
Ist der C3X7R 100NB50 für Hochfrequenzanwendungen geeignet?
Ja, Vielschicht-Keramikkondensatoren wie der C3X7R 100NB50 sind aufgrund ihrer geringen parasitären Induktivität und ihres geringen äquivalenten Serienwiderstands (ESR) hervorragend für Hochfrequenzanwendungen wie Entkopplung, Filterung und Schwingkreise geeignet.
Welche Vorteile bietet die 50V Nennspannung gegenüber niedrigeren Spannungen?
Die höhere Nennspannung von 50V bietet eine größere Reserve und Flexibilität für verschiedene Schaltungsdesigns. Sie ermöglicht es, den Kondensator auch in Systemen mit höheren Betriebsspannungen sicher einzusetzen und schützt ihn vor Überspannungsschäden.
Kann der C3X7R 100NB50 in allen Lötverfahren verwendet werden?
Grundsätzlich ist der C3X7R 100NB50 für gängige Oberflächenmontagelötverfahren wie Reflow-Löten konzipiert. Die genauen Löttemperaturprofile und -zeiten sollten dem technischen Datenblatt des Herstellers entnommen werden, um die Integrität des Bauteils zu gewährleisten.
Was ist der Unterschied zwischen einem Vielschicht-Kerko und einem Keramikkondensator der Klasse 2?
Vielschicht-Keramikkondensatoren (MLCCs) sind eine Bauform, während „Klasse 2“ sich auf das Dielektrikum bezieht. X7R ist ein Beispiel für ein Dielektrikum der Klasse 2, das sich durch eine gute Temperaturbeständigkeit auszeichnet, aber geringere Stabilität als Klasse 1 Dielektrika (z.B. C0G/NP0) aufweist.
Welche typischen Toleranzen sind für den C3X7R 100NB50 zu erwarten?
Die typische Toleranz für Vielschicht-Keramikkondensatoren der X7R-Klasse liegt im Bereich von ±10% oder ±20%. Genauere Informationen zur Toleranz des spezifischen Produkts sind dem Datenblatt des jeweiligen Herstellers zu entnehmen.
Wie schützt die Vielschicht-Konstruktion die Kapazität vor Degradation?
Die Vielschicht-Konstruktion mit vielen dünnen Keramikschichten und dazwischenliegenden Elektroden ermöglicht eine hohe Kapazität auf kleinem Raum. Die Verwendung von X7R-Keramikmaterialien minimiert zudem die Alterungseffekte und die Kapazitätsänderung über die Zeit im Vergleich zu anderen Dielektrikum-Klassen, was zu einer konsistenten Leistung über die Lebensdauer des Kondensators führt.
