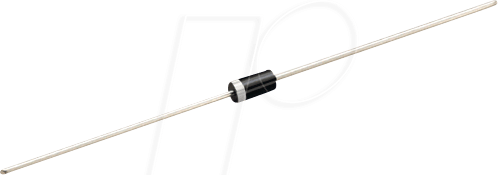

BY 133 – Ihre Hochleistungs-Gleichrichterdiode für zuverlässige Stromversorgung
Suchen Sie nach einer zuverlässigen Lösung zur Umwandlung von Wechselstrom in Gleichstrom, die selbst anspruchsvolle Anforderungen erfüllt? Die BY 133 Gleichrichterdiode mit einer Sperrspannung von 1300 V und einem Nennstrom von 1 A im bewährten DO-41 Gehäuse ist die ideale Komponente für Entwickler und Techniker, die Wert auf Stabilität, Langlebigkeit und präzise elektrische Eigenschaften legen. Sie eignet sich perfekt für den Einsatz in Netzteilen, Ladegeräten, Leistungselektronik und vielen anderen Anwendungen, bei denen eine hohe Spannungsfestigkeit und effiziente Gleichrichtung unerlässlich sind.
Überlegene Leistung und Zuverlässigkeit
Die BY 133 Gleichrichterdiode zeichnet sich durch ihre herausragende Leistung und Zuverlässigkeit aus, die sie von vielen Standardlösungen abhebt. Mit einer maximalen Sperrspannung von 1300 Volt bietet sie eine signifikante Sicherheitsreserve, die sie für Anwendungen prädestiniert, in denen Spannungsspitzen auftreten können. Ihr Nennstrom von 1 Ampere ermöglicht den Einsatz in einer Vielzahl von Leistungsanwendungen, während die geringen Vorwärtsspannungsabfälle zu einer minimierten Wärmeentwicklung und damit zu einer höheren Effizienz beitragen. Das robuste DO-41 Gehäuse gewährleistet eine einfache Montage und eine gute thermische Anbindung.
Präzise Gleichrichtung für anspruchsvolle Schaltungen
Die Kernfunktion der BY 133 liegt in ihrer Fähigkeit zur präzisen und effizienten Gleichrichtung von Wechselstrom. Sie wandelt den AC-Anteil effektiv in einen DC-Strom um und minimiert dabei unerwünschte Rückkopplungen und Verluste. Dies ist entscheidend für die Stabilität und Leistung von nachgeschalteten Schaltungsteilen wie Mikrocontrollern, Sensoren und empfindlichen analogen Schaltungen. Die schnelle Schaltzeit der Diode trägt zusätzlich zu einer reibungslosen Signalverarbeitung bei.
Wesentliche Vorteile der BY 133 Gleichrichterdiode
- Hohe Sperrspannung: Mit 1300 V ideal für Anwendungen mit potenziellen Spannungsspitzen und Netzteilentstörungen.
- Zuverlässiger Nennstrom: 1 A Nennstrom für eine breite Palette von Leistungselektronikanwendungen.
- Effiziente Gleichrichtung: Geringe Vorwärtsspannungsabfälle für minimale Energieverluste und Wärmeentwicklung.
- Robustes DO-41 Gehäuse: Standardisiertes und bewährtes Gehäuse für einfache Integration und gute thermische Eigenschaften.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für eine lange Lebensdauer und stabile Performance.
- Breite Anwendbarkeit: Geeignet für Netzteile, Ladegeräte, PWM-Schaltungen, Schaltregler und mehr.
- Kosteneffiziente Lösung: Bietet exzellentes Preis-Leistungs-Verhältnis für professionelle Elektronikprojekte.
Detaillierte Spezifikationen und Anwendungsgebiete
Die BY 133 Gleichrichterdiode ist eine Komponente, die Präzision und Leistung in den Vordergrund stellt. Ihr technisches Design ist auf Langlebigkeit und zuverlässigen Betrieb ausgelegt. Das verwendete Silizium-Halbleitermaterial sorgt für die notwendige Bandlücke, um die hohen Spannungen zu sperren und den Strom bei Vorwärtsrichtung effizient zu leiten. Die optimierte pn-Übergangsstruktur minimiert parasitäre Kapazitäten, was für hohe Schaltfrequenzen von Vorteil ist. Das hermetisch versiegelte DO-41 Gehäuse schützt die empfindliche Halbleiterstruktur vor Umwelteinflüssen wie Feuchtigkeit und Staub und trägt gleichzeitig zur Wärmeableitung bei.
Die typischen Einsatzbereiche umfassen:
- Stromversorgungen: Als Brückengleichrichter oder Einzeldioden in AC/DC-Wandlern und DC/DC-Konvertern.
- Ladegeräte: Zur Gleichrichtung der Ausgangsspannung von Netzteilen für Batterieladegeräte.
- Leistungselektronik: In Schaltnetzteilen, Frequenzumrichtern und anderen leistungselektronischen Schaltungen.
- Schutzschaltungen: Zum Verhindern von Rückstrom oder zur Spannungsbegrenzung.
- Universelle Elektronikprojekte: Für Hobbyisten und professionelle Entwickler, die eine zuverlässige Gleichrichterdiode benötigen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Gleichrichterdiode |
| Modellbezeichnung | BY 133 |
| Maximale Sperrspannung (Vrrm) | 1300 V |
| Durchschnittlicher Gleichrichtstrom (Io) | 1 A |
| Gehäuseform | DO-41 |
| Vorwärtsspannung (Vf bei If) | Typisch < 1.1 V bei 1 A (variiert leicht mit Temperatur und Strom) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Material | Silizium-Halbleiter |
| Gehäusematerial | Kunststoff, hermetisch versiegelt |
| Montageart | Through-Hole (THT) |
Technische Vertiefung: Optimale Anwendungsparameter
Um die volle Leistungsfähigkeit und Lebensdauer der BY 133 Gleichrichterdiode zu gewährleisten, ist die Beachtung spezifischer technischer Parameter entscheidend. Die effektive Wärmeableitung ist ein Schlüsselkriterium. Obwohl das DO-41 Gehäuse für eine moderate Wärmeabfuhr konzipiert ist, sollte bei Dauerbetrieb nahe dem Nennstrom von 1 A auf eine ausreichende Belüftung oder eine geeignete Kühlung durch die Leiterplatte geachtet werden. Die maximale Sperrschichttemperatur von +150 °C darf nicht überschritten werden, um Degradation zu vermeiden. Die Auswahl der richtigen Leiterbahndicke und -breite auf der Platine ist ebenfalls wichtig, um den Stromflussverlust zu minimieren und die Diode vor thermischer Überlastung zu schützen.
Bei der Auslegung von Schaltungen mit der BY 133 ist auch die Surge-Strombelastbarkeit (Ifsm) zu berücksichtigen. Diese gibt an, welche kurzzeitigen Überströme die Diode aushalten kann, ohne beschädigt zu werden. Für die BY 133 sind typischerweise Werte im Bereich von 20-30 A für eine Halbwelle bei 50 Hz üblich. Solche transienten Ströme können beim Einschalten von Netzteilen oder bei Netzinstabilitäten auftreten. Eine geeignete Dimensionierung von Sicherungen oder anderen Schutzkomponenten ist daher unerlässlich, um die Diode vor irreversiblen Schäden zu schützen.
Die Auswahl der BY 133 wird durch ihre hohe Durchbruchspannung weiter aufgewertet. In vielen Anwendungen, insbesondere in Schaltnetzteilen, können Induktivitäten Spannungsspitzen verursachen, die weit über die normale Betriebsspannung hinausgehen. Die 1300 V Sperrspannung bieten hier eine signifikante Marge, die die Notwendigkeit für zusätzliche Suppressoren oder eine aufwändigere Beschaltung reduziert. Dies führt zu einer vereinfachten Schaltungsentwicklung und potenziell geringeren Stückkosten bei gleichbleibender oder verbesserter Zuverlässigkeit.
Häufig gestellte Fragen (FAQ)
Was ist die Hauptfunktion einer Gleichrichterdiode wie der BY 133?
Die Hauptfunktion einer Gleichrichterdiode ist die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC). Sie lässt Strom nur in einer Richtung durch und blockiert ihn in der entgegengesetzten Richtung, was für die Energieversorgung vieler elektronischer Geräte essentiell ist.
In welchen Anwendungen ist die BY 133 Gleichrichterdiode besonders geeignet?
Die BY 133 eignet sich hervorragend für Anwendungen, die eine hohe Spannungsfestigkeit und zuverlässige Gleichrichtung erfordern. Dazu gehören Netzteile, Ladegeräte, Schaltregler, Leistungselektronik und universelle Elektronikprojekte, bei denen Spannungsspitzen auftreten können.
Welche Vorteile bietet das DO-41 Gehäuse der BY 133?
Das DO-41 Gehäuse ist ein Standard für Durchsteckmontage (Through-Hole). Es ist robust, einfach zu handhaben und lässt sich gut auf Leiterplatten montieren. Es bietet zudem eine akzeptable Wärmeableitung für die Nennstromstärke von 1 A.
Was bedeutet die Sperrspannung von 1300 V?
Die Sperrspannung von 1300 V (Vrrm) gibt die maximale Spannung an, die die Diode in Sperrrichtung aushalten kann, ohne durchzuschlagen und irreversibel beschädigt zu werden. Dies bietet eine hohe Sicherheitsreserve.
Ist die BY 133 für hohe Schaltfrequenzen geeignet?
Ja, die BY 133 ist aufgrund ihrer optimierten Halbleiterstruktur und geringen parasitären Kapazitäten für moderate bis hohe Schaltfrequenzen geeignet, wie sie in vielen modernen Schaltnetzteilen und Leistungselektronikanwendungen vorkommen.
Wie wichtig ist die Kühlung der BY 133?
Die Kühlung ist wichtig, insbesondere bei Dauerbetrieb nahe dem Nennstrom von 1 A. Obwohl das DO-41 Gehäuse zur Wärmeableitung beiträgt, sollte auf ausreichende Belüftung oder eine gute thermische Anbindung an die Leiterplatte geachtet werden, um die Lebensdauer und Zuverlässigkeit der Diode zu maximieren.
Was passiert, wenn die maximale Sperrspannung überschritten wird?
Wenn die maximale Sperrspannung überschritten wird, kann die Diode durchschlagen. Dies bedeutet, dass sie Strom in Sperrrichtung zu leiten beginnt. Je nach Intensität und Dauer der Überschreitung kann dies zu einer irreversiblen Beschädigung der Diode führen.
