BUT 12AF ISC – HF-Bipolartransistor: Präzision für anspruchsvolle Schaltungen
Für Entwickler und Techniker, die eine zuverlässige und leistungsfähige Lösung für Hochfrequenzanwendungen benötigen, bietet der BUT 12AF ISC – HF-Bipolartransistor, NPN, 450V, 8A, 23W, SOT-186 die perfekte Antwort. Dieses Bauteil minimiert Schaltverluste und maximiert die Effizienz in komplexen Schaltungen, wo Standardtransistoren an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit für Profis
Der BUT 12AF ISC zeichnet sich durch seine Fähigkeit aus, hohe Spannungen und Ströme mit exzellenter Schaltgeschwindigkeit zu verarbeiten. Im Gegensatz zu weniger spezialisierten Komponenten bietet dieser NPN-Bipolartransistor eine herausragende Stabilität im Hochfrequenzbereich, was ihn zur idealen Wahl für professionelle Elektronikprojekte macht, bei denen Präzision und Langlebigkeit oberste Priorität haben.
Anwendungsbereiche und technische Vorteile
Dieser HF-Bipolartransistor ist speziell für den Einsatz in Bereichen konzipiert, die höchste Ansprüche an die Signalintegrität und Leistung stellen. Seine spezifischen Eigenschaften ermöglichen den Einsatz in einer Vielzahl von Hochfrequenzschaltungen:
- Leistungsstarke HF-Verstärker: Bietet eine hohe Verstärkung und geringe Verzerrung bei hohen Frequenzen.
- Schaltnetzteile (SMPS): Ermöglicht effiziente und stabile Umwandlungsprozesse durch schnelle Schaltzeiten und hohe Spannungsfestigkeit.
- HF-Oszillatoren: Gewährleistet eine präzise und stabile Frequenzerzeugung für anspruchsvolle Signalgeneratoren.
- Energieeffiziente Schaltungen: Minimiert Energieverluste durch optimierte Durchlass- und Sperrverhalten bei hohen Frequenzen.
- Telekommunikationsinfrastruktur: Trägt zur Signalverarbeitung und Leistungsverstärkung in Basisstationen und anderen Sende-/Empfangseinrichtungen bei.
- Industrielle Steuerungssysteme: Sorgt für zuverlässige Steuerungsprozesse in Hochfrequenz-basierten Automatisierungssystemen.
Detaillierte Spezifikationen und technische Merkmale
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Bipolar Junction Transistor (BJT) |
| Hersteller-Teilenummer | BUT 12AF ISC |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 450 V |
| Maximale Kollektorstrom (IC) | 8 A |
| Maximale Verlustleistung (PD) | 23 W |
| Gehäusetyp | SOT-186 (TO-247-ähnlich) |
| Anwendungsfrequenzbereich | Optimiert für Hochfrequenzanwendungen |
| Schaltgeschwindigkeit | Sehr schnell für HF-Anwendungen, mit geringen Schaltverlusten |
| Thermische Eigenschaften | Ausgelegt für effiziente Wärmeableitung bei hoher Leistung |
| Zuverlässigkeit | Robustes Design für langlebigen Betrieb unter anspruchsvollen Bedingungen |
Maximale Leistung durch fortschrittliche Technologie
Der BUT 12AF ISC repräsentiert die Spitze der Bipolartransistor-Technologie für Hochfrequenzanwendungen. Seine Konstruktion zielt darauf ab, die kritischen Parameter für die Leistung in Hochgeschwindigkeits- und Hochleistungsdesigns zu optimieren. Die hohe Spannungsfestigkeit von 450V ermöglicht den Einsatz in Anwendungen, die eine signifikante Spannungsreserve erfordern, während der kontinuierliche Kollektorstrom von 8A die Bewältigung signifikanter Lasten erlaubt. Die Verlustleistung von 23W, gepaart mit dem SOT-186 Gehäuse, deutet auf ein Design hin, das eine effektive Wärmeableitung ermöglicht, was für die Aufrechterhaltung der Leistung und Zuverlässigkeit unter Dauerbetrieb unerlässlich ist.
Design-Merkmale und Gehäuse-Vorteile

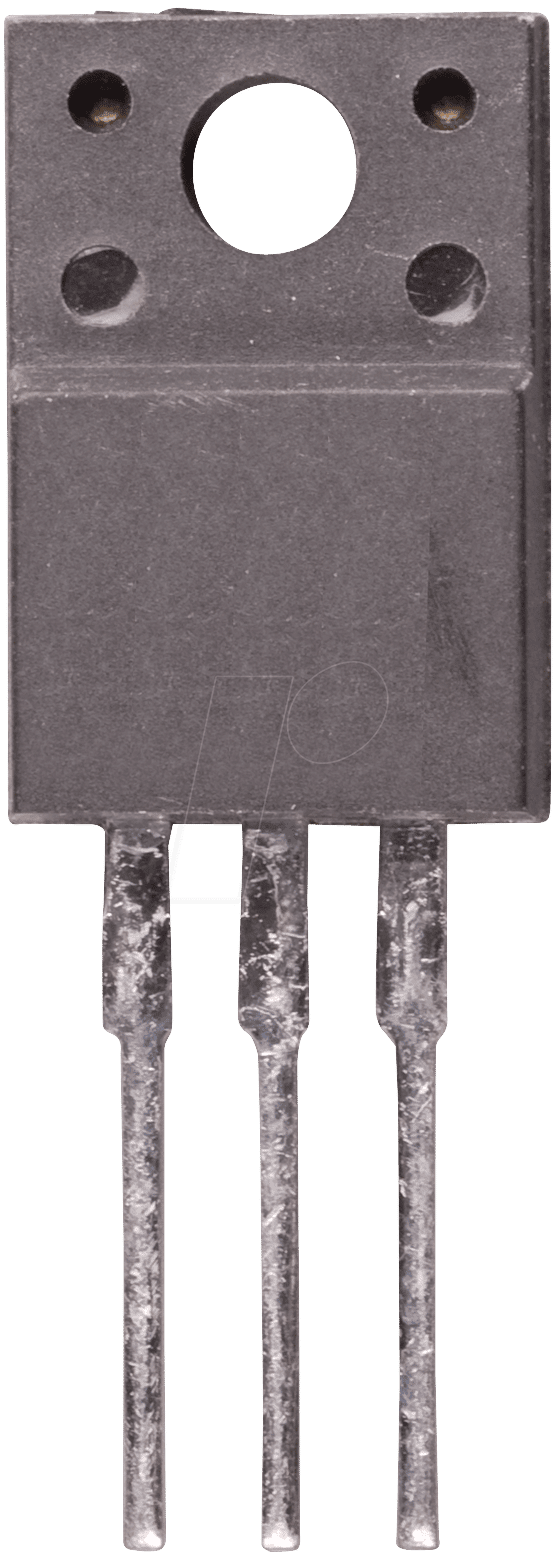

Das SOT-186 Gehäuse, oft als eine Variante des TO-247 betrachtet, ist bekannt für seine Robustheit und hervorragenden thermischen Eigenschaften. Diese Gehäuseform bietet mehrere Vorteile für Hochleistungsanwendungen:
- Hervorragende Wärmeableitung: Die große Oberfläche und die Anbindung an einen Kühlkörper ermöglichen die effektive Abfuhr von Verlustwärme, was thermisches Durchgehen verhindert und die Lebensdauer des Transistors verlängert.
- Mechanische Stabilität: Das Gehäuse bietet eine robuste mechanische Integrität, was wichtig für die Montage in industriellen Umgebungen ist.
- Elektrische Isolation: Bietet eine adäquate elektrische Isolation, was die Integration in komplexere Schaltungsdesigns erleichtert und das Risiko von Kurzschlüssen minimiert.
- Einfache Montage: Die Pin-Konfiguration ist für die Standard-Leiterplattenmontage optimiert, was den Integrationsprozess vereinfacht.
Materialwissenschaft und Fertigung
Die Herstellung von HF-Bipolartransistoren wie dem BUT 12AF ISC erfordert hochreine Halbleitermaterialien, in der Regel Silizium, das sorgfältig dotiert wird, um die gewünschten elektrischen Eigenschaften zu erzielen. Die Basis- und Kollektorregionen werden präzise geformt, um die schnellen Schaltzeiten und die geringen parasitären Kapazitäten zu gewährleisten, die für den HF-Betrieb entscheidend sind. Die internen Verbindungen und die Verkapselung sind so konzipiert, dass sie den Belastungen durch hohe Ströme und Spannungen standhalten und gleichzeitig eine optimale thermische Leitfähigkeit für die Wärmeabfuhr bieten.
Sicherheit und Handhabung
Bei der Arbeit mit Hochleistungs-Halbleiterbauteilen wie dem BUT 12AF ISC ist es unerlässlich, strenge Sicherheitsvorkehrungen zu treffen. Dazu gehört das Arbeiten in einer ESD-geschützten Umgebung, um elektrostatische Entladungen zu vermeiden, die das Bauteil beschädigen könnten. Die Montage sollte unter Beachtung der korrekten Polarität erfolgen, und es ist ratsam, die entsprechenden Kühlkörper und Befestigungsmethoden gemäß den Datenblattempfehlungen zu verwenden, um eine optimale thermische Leistung zu gewährleisten und die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten. Stellen Sie sicher, dass die Spannungs- und Strombelastungsgrenzen des Transistors niemals überschritten werden, um Fehlfunktionen oder Schäden zu vermeiden.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil des BUT 12AF ISC gegenüber einem Standard-Bipolartransistor?
Der Hauptvorteil des BUT 12AF ISC liegt in seiner spezifischen Optimierung für Hochfrequenzanwendungen. Er bietet eine höhere Schaltgeschwindigkeit, geringere Schaltverluste und eine bessere Leistung bei hohen Frequenzen und Spannungen im Vergleich zu Universaltransistoren, was ihn für spezialisierte HF-Schaltungen unerlässlich macht.
In welchen Arten von Geräten findet man typischerweise den BUT 12AF ISC?
Der BUT 12AF ISC wird typischerweise in Geräten eingesetzt, die Hochfrequenzschaltungen mit hoher Leistung erfordern, wie z.B. in professionellen Audioverstärkern, Industrie-Stromversorgungen, HF-Sendern und -Empfängern, Schaltnetzteilen und anderen elektronischen Systemen, bei denen Effizienz und Zuverlässigkeit unter Hochfrequenzbedingungen kritisch sind.
Ist das SOT-186 Gehäuse mit anderen Gehäusetypen kompatibel?
Das SOT-186 Gehäuse, oft eine Variante des TO-247, teilt Ähnlichkeiten mit anderen Leistungstransistor-Gehäusen. Die Pin-Belegung und die Größe können jedoch variieren. Es ist entscheidend, das Datenblatt für genaue Informationen zur mechanischen und elektrischen Kompatibilität mit anderen Gehäusetypen zu konsultieren, bevor ein Ersatz vorgenommen wird.
Welche Kühlungsmaßnahmen sind für den BUT 12AF ISC erforderlich?
Aufgrund seiner Nennleistung von 23W und der Fähigkeit, hohe Ströme zu schalten, ist eine angemessene Kühlung unerlässlich. Die Verwendung eines geeigneten Kühlkörpers ist in der Regel erforderlich, um die Betriebstemperatur des Transistors zu kontrollieren und seine Lebensdauer und Zuverlässigkeit zu gewährleisten. Die genauen Kühlungsanforderungen hängen von der spezifischen Anwendung und den Umgebungsbedingungen ab.
Kann der BUT 12AF ISC für Schaltungen mit geringerer Leistung und Frequenz verwendet werden?
Ja, der BUT 12AF ISC kann zwar auch in Schaltungen mit geringerer Leistung und Frequenz eingesetzt werden, dies ist jedoch oft nicht die wirtschaftlichste oder effizienteste Lösung. Seine überlegenen HF-Eigenschaften und die höhere Spannungsfestigkeit sind seine Hauptverkaufsargumente und werden am besten in anspruchsvollen Designs genutzt, wo diese Merkmale einen signifikanten Vorteil bieten.
Wie unterscheidet sich die Schaltgeschwindigkeit dieses Transistors von anderen Leistungstransistoren?
Der BUT 12AF ISC ist für eine schnelle Schaltgeschwindigkeit optimiert, die für den effizienten Betrieb in Hochfrequenzanwendungen entscheidend ist. Dies bedeutet, dass er in der Lage ist, sehr schnell zwischen dem leitenden und dem sperrenden Zustand zu wechseln, was zu geringeren Schaltverlusten und einer höheren Gesamteffizienz der Schaltung führt, verglichen mit Transistoren, die für langsamere Schaltvorgänge ausgelegt sind.
Gibt es spezielle Löttechniken, die für den BUT 12AF ISC empfohlen werden?
Für die Lötung von Leistungstransistoren im SOT-186 Gehäuse werden üblicherweise standardmäßige Lötverfahren für durchkontaktierte Bauteile verwendet. Es ist jedoch wichtig, übermäßige Lötzeiten und -temperaturen zu vermeiden, um das Bauteil nicht thermisch zu belasten. Die Verwendung einer Lötstation mit präziser Temperaturregelung und die Beachtung der Flussmittelrichtlinien sind empfehlenswert, um eine sichere und dauerhafte Verbindung zu gewährleisten.
