Leistungsstarke Schaltlösungen für anspruchsvolle Elektronikanwendungen: BU 2508DF PHI – Ihr NPN-Bipolartransistor für hohe Spannungen und Ströme
Benötigen Sie einen zuverlässigen Leistungstransistor, der selbst unter extremen Bedingungen stabil arbeitet? Der BU 2508DF PHI NPN-Bipolartransistor mit seinen beeindruckenden 700V Spannungsfestigkeit, 8A Strombelastbarkeit und 45W Verlustleistung ist die ideale Lösung für Entwickler und Ingenieure, die präzise Schaltvorgänge in Hochspannungsanwendungen realisieren müssen. Er übertrifft Standardlösungen durch seine Robustheit, Effizienz und seine speziell für anspruchsvolle HF-Schaltungen optimierte Charakteristik.
Hervorragende Leistung und Zuverlässigkeit im Detail
Der BU 2508DF PHI repräsentiert die Spitze moderner Halbleitertechnologie im Bereich der Bipolartransistoren. Seine Konstruktion ist auf maximale Performance und Langlebigkeit ausgelegt, was ihn zu einer bevorzugten Wahl für kritische Schaltungsdesigns macht. Die hohe Spannungsfestigkeit von 700V ermöglicht den Einsatz in Systemen, die mit Netzspannungen oder höheren Spannungspegeln arbeiten, ohne Kompromisse bei der Sicherheit oder der Lebensdauer eingehen zu müssen.
Schlüsselvorteile des BU 2508DF PHI
- Maximale Spannungsfestigkeit: Mit einer Kollektor-Emitter-Spannung (VCEO) von 700V bietet dieser Transistor eine signifikante Reserve für eine Vielzahl von Hochspannungsanwendungen, was die Systemstabilität erhöht und das Risiko von Durchschlägen minimiert.
- Hohe Strombelastbarkeit: Eine kontinuierliche Kollektorstromstärke (IC) von 8A ermöglicht die Steuerung von Lasten mit erheblichem Strombedarf, was ihn für Leistungsverstärker, Schaltnetzteile und Motorsteuerungen prädestiniert.
- Optimierte Verlustleistung: Die angegebene Verlustleistung von 45W stellt sicher, dass der Transistor auch bei dauerhafter Beanspruchung eine effiziente Wärmeableitung gewährleistet, was Überhitzung und Leistungseinbußen vorbeugt.
- HF-Eignung: Die spezielle Auslegung für Hochfrequenz (HF)-Anwendungen sorgt für schnelle Schaltzeiten und geringe parasitäre Kapazitäten, was entscheidend für den Einsatz in HF-Schaltkreisen und Modulationsschaltungen ist.

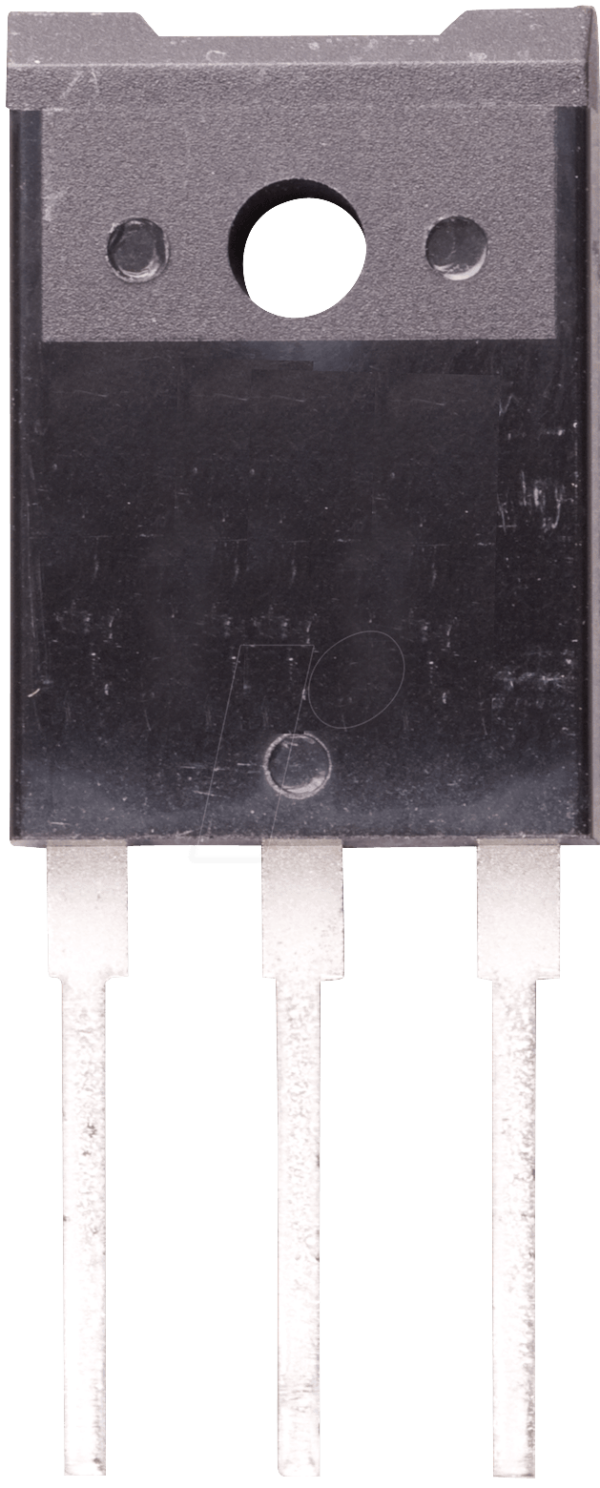

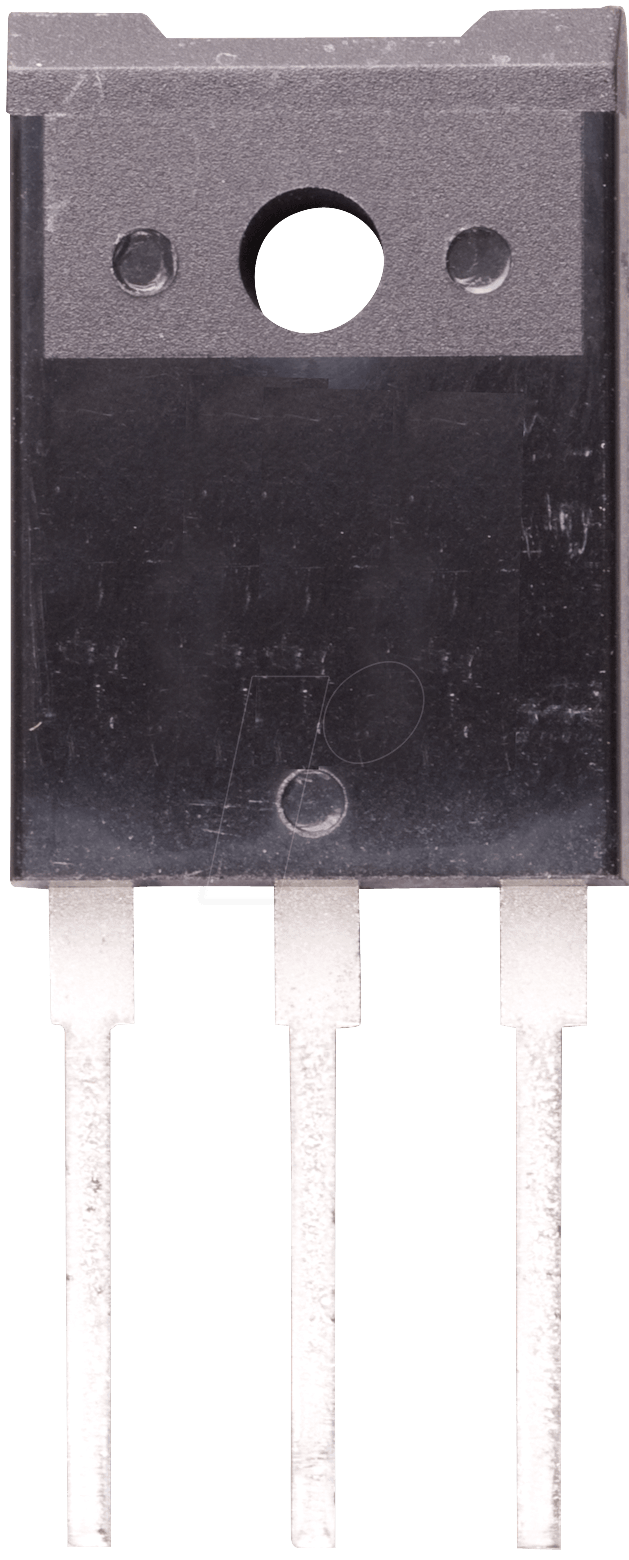

- Robuste Bauform (SOT-199): Das SOT-199 Gehäuse (auch als TO-3P bekannt) bietet eine ausgezeichnete thermische Anbindung und mechanische Stabilität, was für eine zuverlässige Montage und Kühlung in rauen Umgebungen sorgt.
- NPN-Technologie: Die NPN-Struktur ist weit verbreitet und bietet eine ausgezeichnete Grundlage für eine Vielzahl von Schalt- und Verstärkerschaltungen, die eine positive Steuerspannung erfordern.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Modellbezeichnung | BU 2508DF PHI |
| Max. Kollektor-Emitter-Spannung (VCEO) | 700 V |
| Max. Kollektorstrom (IC, kontinuierlich) | 8 A |
| Max. Verlustleistung (PT) | 45 W |
| Gehäusetyp | SOT-199 (TO-3P) |
| Schaltfrequenz-Eignung | Hochfrequenz (HF) optimiert |
| Basisschaltstrom (IB, max.) | Qualitativ hochwertige Basissteuerung für schnelle Schaltvorgänge |
| Kollektor-Emitter-Sättigungsspannung (VCE(sat)) | Niedrig, für hohe Effizienz im eingeschalteten Zustand |
| Anwendungen | Leistungsstufen, Schaltnetzteile, HF-Sender, Motorsteuerungen, Hochspannungsanwendungen |
Anwendungsbereiche und Design-Implikationen
Der BU 2508DF PHI entfaltet sein volles Potenzial in Anwendungen, bei denen sowohl hohe Spannungen als auch signifikante Stromstärken sicher beherrscht werden müssen. Dies umfasst beispielsweise die Sekundärseiten von Schaltnetzteilen, wo er für die effiziente Gleichrichtung und Spannungsregelung verantwortlich ist, oder in Hochspannungs-Netzteilen für Displays und Beleuchtungssysteme. Seine HF-Fähigkeiten machen ihn außerdem zu einer ausgezeichneten Wahl für die Leistungsschaltung in Radiofrequenz-Verstärkern, Modulatoren oder als Treiberstufe in Hochleistungs-Schaltanwendungen, wo schnelle Anstiegs- und Abfallzeiten des Stroms entscheidend sind.
Die Wahl des SOT-199 Gehäuses (TO-3P) ist kein Zufall. Es bietet eine robuste mechanische Befestigung und eine exzellente thermische Kopplung an Kühlkörper. Dies ist unerlässlich, um die Verlustleistung von bis zu 45W effektiv abzuführen und den Transistor innerhalb seiner sicheren Betriebsgrenzen zu halten. Eine ordnungsgemäße Kühlung ist der Schlüssel zur Gewährleistung der Zuverlässigkeit und Langlebigkeit in jedem Hochleistungssystem. Die NPN-Charakteristik erleichtert die Ansteuerung mit positiven Spannungen, was in vielen Schaltungstopologien eine einfache Integration ermöglicht.
Warum BU 2508DF PHI gegenüber generischen Transistoren?
Im Vergleich zu weniger spezialisierten Bipolartransistoren bietet der BU 2508DF PHI eine signifikant höhere Spannungsfestigkeit bei gleichzeitiger Beibehaltung einer hohen Strombelastbarkeit. Dies reduziert die Notwendigkeit von Reihenschaltungen mehrerer Transistoren zur Erreichung der gewünschten Spannungsfestigkeit, was Schaltungen vereinfacht, Kosten senkt und die Gesamteffizienz verbessert. Darüber hinaus ist die spezielle HF-Optimierung nicht bei allen Leistungstransistoren selbstverständlich. Sie ermöglicht schnellere Schaltvorgänge und geringere Verluste bei hohen Frequenzen, was in modernen Schaltnetzteilen und Kommunikationssystemen von entscheidender Bedeutung ist. Die NPN-Konfiguration in Kombination mit den robusten Spezifikationen macht ihn zu einer verlässlichen Wahl für Designs, bei denen Ausfallwahrscheinlichkeiten minimiert werden müssen.
Sicherheit und Effizienz in der Praxis
Die hohe Spannungsfestigkeit von 700V bietet einen signifikanten Sicherheitsspielraum, insbesondere bei der Arbeit mit Netzspannungen oder in Systemen, die potenziell Überspannungen ausgesetzt sind. Dies schützt die nachgeschalteten Schaltungsteile und erhöht die allgemeine Betriebssicherheit. Die Fähigkeit, 8A kontinuierlich zu schalten, bedeutet, dass der Transistor eine breite Palette von Lasten zuverlässig steuern kann, ohne dabei an Effizienz zu verlieren. Die niedrige Sättigungsspannung (VCE(sat)) im eingeschalteten Zustand minimiert die Leistungsverluste, was zu einer höheren Energieeffizienz des Gesamtsystems führt und die Wärmeentwicklung reduziert.
Häufig gestellte Fragen (FAQ) zu BU 2508DF PHI – HF-Bipolartransistor, NPN, 700V, 8A, 45W, SOT-199
Was sind die Hauptanwendungsbereiche für den BU 2508DF PHI?
Der BU 2508DF PHI eignet sich hervorragend für Hochspannungs-Schaltnetzteile, Stromversorgungen für Displays und Beleuchtungssysteme, HF-Leistungsverstärker, Motorsteuerungen und andere Schaltungen, die hohe Spannungen und Ströme mit hoher Zuverlässigkeit erfordern. Seine HF-Optimierung macht ihn besonders nützlich in schnellen Schaltanwendungen.
Welche Vorteile bietet das SOT-199 Gehäuse?
Das SOT-199 Gehäuse (auch als TO-3P bekannt) bietet eine ausgezeichnete thermische Ableitung durch seine metallische Oberfläche und die Möglichkeit zur einfachen Montage auf Kühlkörpern. Dies ist entscheidend für die Verlustleistung von 45W und gewährleistet einen zuverlässigen Betrieb auch unter hoher Belastung.
Ist der BU 2508DF PHI für Gleichstrom- oder Wechselstromanwendungen geeignet?
Als Leistungstransistor ist der BU 2508DF PHI primär für das Schalten und Steuern von Strömen konzipiert, was sowohl in Gleichstrom- als auch in Wechselstromapplikationen relevant ist, insbesondere in der Leistungselektronik, wo er als Schalter fungiert.
Welche Art von Kühlung wird für den BU 2508DF PHI empfohlen?
Aufgrund der Verlustleistung von 45W wird dringend die Verwendung eines geeigneten Kühlkörpers empfohlen, der über die metallische Oberfläche des SOT-199 Gehäuses eine effiziente Wärmeableitung gewährleistet. Die genauen Kühlungsanforderungen hängen von der spezifischen Anwendung und der Betriebstemperatur ab.
Wie unterscheidet sich dieser Transistor von anderen NPN-Bipolartransistoren?
Der BU 2508DF PHI zeichnet sich durch seine hohe Spannungsfestigkeit von 700V, die hohe Strombelastbarkeit von 8A und seine spezielle Optimierung für Hochfrequenzanwendungen aus. Diese Kombination macht ihn zu einer leistungsstarken und vielseitigen Komponente für anspruchsvolle Designs, wo Standardtransistoren an ihre Grenzen stoßen würden.
Kann der BU 2508DF PHI in linearen Verstärkerschaltungen eingesetzt werden?
Obwohl primär für Schaltanwendungen konzipiert, kann der BU 2508DF PHI unter bestimmten Bedingungen auch in linearen Verstärkerschaltungen eingesetzt werden, insbesondere wenn hohe Spannungs- und Stromanforderungen bestehen. Jedoch sind seine Stärken und seine Auslegung eher auf effiziente Schaltvorgänge ausgerichtet.
Ist der BU 2508DF PHI eine MOS-FET-Alternative?
Nein, der BU 2508DF PHI ist ein Bipolartransistor. Während MOS-FETs in vielen Hochleistungsanwendungen dominieren, bieten Bipolartransistoren wie dieser spezifische Vorteile in Bezug auf bestimmte Schaltcharakteristiken, Kosten oder spezifische Ansteuerungsanforderungen, insbesondere in älteren oder spezialisierten Schaltungsdesigns.
