Leistungsstarker HF-Bipolartransistor BU 1506DX: Maximale Effizienz für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung für Ihre Hochfrequenz-Schaltungen, die hohe Spannungen und Ströme mühelos verarbeiten kann? Der BU 1506DX NPN-Bipolartransistor ist die ideale Wahl für Ingenieure und Techniker, die kompromisslose Performance und Stabilität in ihren Designs benötigen. Mit seiner robusten Konstruktion und exzellenten elektrischen Eigenschaften eignet er sich perfekt für den Einsatz in anspruchsvollen Schaltnetzteilen, HF-Verstärkern und anderen Hochfrequenzanwendungen.
Entdecken Sie die überlegene Leistung des BU 1506DX
Der BU 1506DX NPN-Bipolartransistor setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Effizienz. Im Gegensatz zu Standardtransistoren, die oft Kompromisse bei Spannung, Strombelastbarkeit oder Schaltgeschwindigkeit eingehen müssen, vereint der BU 1506DX diese kritischen Parameter auf höchstem Niveau. Seine Fähigkeit, bis zu 700V zu schalten und gleichzeitig 5A dauerhaft zu führen, bei einer Verlustleistung von 32W, macht ihn zur ersten Wahl für Anwendungen, bei denen Leistung und Sicherheit an erster Stelle stehen. Dies reduziert die Notwendigkeit für mehrere Komponenten und vereinfacht so das Schaltungsdesign.
Technische Exzellenz und Anwendungsbereiche
Die herausragenden Spezifikationen des BU 1506DX ermöglichen eine breite Palette von Hochleistungsanwendungen. Seine NPN-Charakteristik und die optimierte Halbleiterstruktur sorgen für schnelle Schaltzeiten und geringe Schaltverluste, was ihn prädestiniert für den Einsatz in modernen Schaltnetzteilen (SMPS) macht, wo Energieeffizienz von entscheidender Bedeutung ist. Ebenso überzeugt er in HF-Leistungsverstärkern für Funkkommunikationssysteme und in industriellen Steuerungsanwendungen, die hohe Spannungsfestigkeit und Stromtragfähigkeit erfordern.
Vorteile des BU 1506DX im Überblick
- Hohe Spannungsfestigkeit: Die Nennspannung von 700V bietet erhebliche Design-Margen und erhöht die Sicherheit in Hochspannungsanwendungen.
- Starke Strombelastbarkeit: Mit einer Dauerstrombelastbarkeit von 5A können auch leistungshungrige Schaltungen zuverlässig versorgt werden.
- Signifikante Verlustleistung: 32W Verlustleistung erlauben den Betrieb unter anspruchsvollen Bedingungen und reduzieren die Notwendigkeit für aufwendige Kühlkörper.
- Effizientes Schalten: Optimiert für Hochfrequenzanwendungen, was zu geringeren Schaltverlusten und höherer Gesamteffizienz führt.
- Robuste Bauweise: Gewährleistet Langlebigkeit und Zuverlässigkeit auch in rauen Umgebungsbedingungen.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von Schaltnetzteilen bis hin zu HF-Verstärkern.

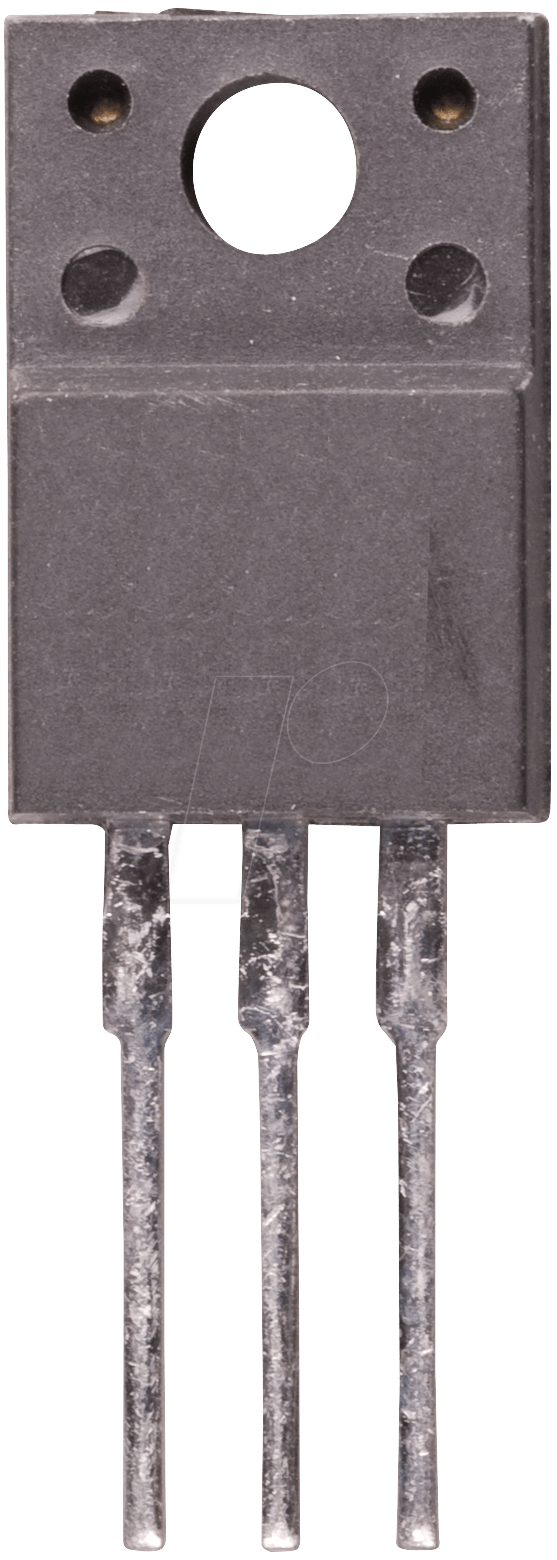

- SOT-186 Gehäuse: Bietet gute thermische Eigenschaften und einfache Integration in bestehende Schaltungsdesigns.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | HF-Bipolartransistor, NPN |
| Modell | BU 1506DX |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 700 V |
| Maximale Kollektorstrom (IC) | 5 A |
| Maximale Verlustleistung (Ptot) | 32 W |
| Gehäusetyp | SOT-186 |
| Einsatzfrequenzbereich | Optimiert für Hochfrequenzanwendungen, spezifische Grenzen hängen von der Schaltungskonfiguration ab |
| Thermischer Widerstand (Gehäuse zu Umgebung) | Sehr gut, optimiert für Wärmeableitung im SOT-186 Gehäuse, um die Verlustleistung effektiv zu managen. |
Anwendungsbeispiele und tiefgreifende Technologie
Der BU 1506DX NPN-Bipolartransistor zeichnet sich durch seine Fähigkeit aus, hohe Sperrspannungen zu tolerieren, was ihn zu einer idealen Komponente für den Einsatz in AC/DC- und DC/DC-Wandlern macht. Seine hohe Strombelastbarkeit erlaubt es ihm, als primärer Schalter in Pulsweitenmodulations-Regelkreisen zu fungieren, wo er mit hoher Frequenz zwischen Sättigung und Sperrung wechselt. Dies führt zu einer effizienten Energieübertragung und minimiert Energieverluste, was sich direkt in einer Reduzierung des Energieverbrauchs und der Wärmeentwicklung niederschlägt. Die interne Struktur des Transistors ist auf schnelle Übergangszeiten optimiert, was für Hochfrequenzanwendungen entscheidend ist, um ein Übersprechen zwischen den Schaltelementen zu minimieren und die Signalintegrität zu gewährleisten. Das SOT-186-Gehäuse, oft auch als TO-247 bezeichnet, ist ein Standard für leistungsstarke Halbleiter. Es bietet nicht nur eine robuste mechanische Befestigung, sondern auch eine exzellente thermische Anbindung an Kühlkörper, was für die dissipierte Leistung von 32W unerlässlich ist. Die Möglichkeit, diesen Transistor mit relativ geringem Aufwand an Kühltechnik zu betreiben, spart Platz und Kosten im Endprodukt.
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile des BU 1506DX gegenüber anderen Transistoren?
Der BU 1506DX bietet eine außergewöhnliche Kombination aus hoher Spannungsfestigkeit (700V), starker Strombelastbarkeit (5A) und guter thermischer Leistung (32W). Diese Eigenschaften machen ihn ideal für anspruchsvolle Hochfrequenzanwendungen, bei denen Standardtransistoren an ihre Grenzen stoßen würden, und bieten erhebliche Design-Margen und verbesserte Zuverlässigkeit.
Für welche spezifischen Anwendungen ist der BU 1506DX besonders gut geeignet?
Er eignet sich hervorragend für Schaltnetzteile (SMPS), HF-Leistungsverstärker, industrielle Steuerungen, Schweißgeräte, Hochspannungs-Inverter und andere Anwendungen, die eine zuverlässige und leistungsfähige Hochfrequenzschaltung erfordern.
Wie wird die thermische Belastbarkeit von 32W am besten gehandhabt?
Obwohl 32W eine beachtliche Verlustleistung darstellen, ist das SOT-186-Gehäuse für diese Leistung ausgelegt. Für optimale Leistung und Langlebigkeit wird jedoch die Montage auf einem geeigneten Kühlkörper empfohlen, insbesondere bei Dauerbetrieb oder in Umgebungen mit hoher Umgebungstemperatur. Die richtige Auswahl und Dimensionierung des Kühlkörpers ist entscheidend.
Welche Art von Schaltverhalten kann man vom BU 1506DX erwarten?
Der BU 1506DX ist als Hochfrequenz-Transistor konzipiert. Er zeichnet sich durch schnelle Schaltzeiten und geringe Verluste während der Übergangsphasen aus. Dies ermöglicht den effizienten Betrieb bei hohen Frequenzen, was für viele moderne elektronische Systeme unerlässlich ist.
Gibt es Einschränkungen bezüglich der Betriebstemperatur?
Wie bei allen Halbleiterbauelementen gibt es Betriebstemperaturgrenzen. Diese sind in den detaillierten technischen Datenblättern des Herstellers spezifiziert. Es ist wichtig, diese Grenzen einzuhalten, um eine zuverlässige und langlebige Funktion des Transistors zu gewährleisten. Die korrekte Kühlung spielt hierbei eine zentrale Rolle.
Was bedeutet die Angabe „NPN“ bei diesem Transistor?
„NPN“ bezieht sich auf die Dotierung und Struktur der Halbleiterschichten (zwei n-dotierte Schichten, getrennt durch eine p-dotierte Schicht). Diese Konfiguration bestimmt die grundlegenden elektrischen Eigenschaften und die Funktionsweise des Transistors als Schalter oder Verstärker, insbesondere die Stromflussrichtung und die erforderliche Basisspannung zur Aktivierung.
Ist der BU 1506DX auch für niederfrequente Anwendungen geeignet?
Obwohl der BU 1506DX für Hochfrequenzanwendungen optimiert ist, kann er grundsätzlich auch in niederfrequenten Schaltungen eingesetzt werden, solange die Spannungs- und Stromspezifikationen eingehalten werden. Seine Stärken kommen jedoch bei höheren Frequenzen am besten zum Tragen.
