Leistungsstarke TRIAC-Schaltung für anspruchsvolle Anwendungen: BTB 16/800BW
Für Ingenieure und Techniker, die zuverlässige und effiziente AC-Laststeuerungen benötigen, bietet der BTB 16/800BW TRIAC die ideale Lösung. Dieses Bauteil minimiert komplexe Schaltungsdesigns und eliminiert die Notwendigkeit von externen Snubber-Schaltungen, was ihn zur überlegenen Wahl für professionelle Elektronikprojekte macht, die höchste Präzision und Sicherheit erfordern.
Herausragende Leistungsmerkmale des BTB 16/800BW
Der BTB 16/800BW setzt Maßstäbe in Sachen Leistung und Zuverlässigkeit. Seine Fähigkeit, hohe Spannungen und Ströme zu schalten, gepaart mit seiner snubberless-Technologie, macht ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von industriellen und kommerziellen Anwendungen. Die integrierte Snubberless-Funktion reduziert Bauteilanzahl und Komplexität, was zu robusteren und wartungsärmeren Systemen führt.
Technische Vorteile und Anwendungsbereiche
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 800 V bewältigt der BTB 16/800BW auch anspruchsvolle Netzbedingungen souverän.
- Robuste Strombelastbarkeit: Ein Nennstrom von 16 A ermöglicht die Steuerung leistungsstarker Verbraucher.
- Snubberless-Technologie: Reduziert die Notwendigkeit externer Entkopplungs- oder Dämpfungsschaltungen und vereinfacht das Design erheblich. Dies minimiert parasitäre Oszillationen und schützt das Bauteil sowie nachgeschaltete Komponenten.
- Optimierte Gate-Charakteristik: Eine Gate-Stromschwelle von 50 mA gewährleistet eine präzise und zuverlässige Zündung des TRIAC unter verschiedenen Betriebsbedingungen.
- Standard TO-220 Gehäuse: Bietet exzellente thermische Eigenschaften und eine einfache Montage auf Kühlkörpern, was eine effektive Wärmeableitung sicherstellt.
- Vielseitige Einsatzmöglichkeiten: Ideal für Anwendungen wie Motorsteuerungen, Lichtdimmer, Heizungsregelungen, industrielle Automatisierung und Leistungsstromversorgungen.
Überlegene Schaltungstechnik für maximale Effizienz
Im Gegensatz zu Standard-TRIACs, die oft zusätzliche Komponenten für den Schutz vor Überspannungen und schnellen Spannungsänderungen (dV/dt) benötigen, integriert der BTB 16/800BW diese Funktionalität. Dies führt zu einer signifikanten Reduzierung der Stücklistenkosten, einer verringerten Leiterplattenfläche und einer erhöhten Zuverlässigkeit. Die snubberless-Konstruktion ist das Ergebnis fortschrittlicher Halbleitertechnologie, die eine optimierte interne Struktur aufweist, um unerwünschte Effekte während des Schaltvorgangs zu minimieren.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bauteiltyp | TRIAC |
| Modellbezeichnung | BTB 16/800BW |
| Maximale Sperrspannung (Vdrm) | 800 V |
| Nennstrom (It(RMS)) | 16 A |
| Gate-Strom (Ig(plt)) | 50 mA (charakteristisch) |

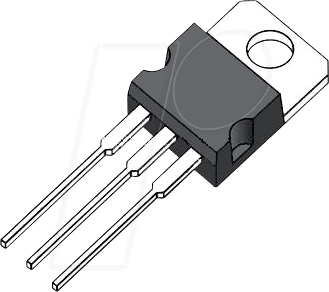

| Gehäuseform | TO-220 |
| Snubberless-Technologie | Integriert, optimiert für hohe dV/dt- und di/dt-Werte |
| Thermische Anbindung | Erfordert externe Kühlung mittels Kühlkörper für Nennstrombetrieb; Gehäuse standardmäßig für Montage auf Wärmeleitpaste und Befestigungsschraube ausgelegt. |
| Schaltverhalten | Kontrollierter Vollwellen-Wechselstromschalter; geeignet für Phasenanschnittsteuerung. |
| Sicherheit und Zuverlässigkeit | Hohe di/dt-Fähigkeit schützt vor Selbstzerstörung; integrierte Schutzmechanismen gegen Spannungsspitzen im Rahmen der Spezifikationen. |
Umfassende Anwendungsbeispiele
Der BTB 16/800BW TRIAC ist die erste Wahl für Projekte, bei denen es auf Präzision, Effizienz und Langlebigkeit ankommt. Seine hohe Leistungsfähigkeit und die integrierte snubberless-Funktionalität machen ihn besonders geeignet für:
- Industrielle Motorsteuerungen: Steuerung von AC-Motoren in Pumpen, Lüftern und Förderanlagen, wo eine präzise Geschwindigkeitsregelung erforderlich ist. Die snubberless-Eigenschaft schützt den TRIAC vor den Schaltinduktionen des Motors.
- Leistungsfähige Lichtdimmer: Ermöglicht eine stufenlose und flimmerfreie Helligkeitsregelung von Glühlampen und dimmbaren LED-Leuchten in professionellen Beleuchtungssystemen.
- Heizungsregelungen: Präzise Steuerung von Heizwiderständen in industriellen Öfen oder Klimaanlagen, um konstante Temperaturen zu gewährleisten und Energie zu sparen.
- Schaltnetzteile und Stromversorgungen: Einsatz in AC-AC-Konvertern oder als primärer Schalter in bestimmten Arten von Leistungsreglern, wo die hohe Spannungsfestigkeit von 800V von Vorteil ist.
- Schweißgeräte und ähnliche Hochstromanwendungen: Bei geeigneter Auslegung und Kühlung kann der TRIAC für Anwendungen mit hohen Stromspitzen eingesetzt werden, bei denen seine Robustheit gefragt ist.
- Automatisierungstechnik: Steuerung von Aktoren und Verbrauchern in komplexen Automatisierungssystemen, bei denen Zuverlässigkeit oberste Priorität hat.
Die snubberless-Eigenschaft ist hierbei ein entscheidender Vorteil, da sie das Risiko von Fehlfunktionen durch induktive Lasten minimiert, die in vielen dieser Anwendungen allgegenwärtig sind. Dies führt zu geringeren Ausfallraten und verlängert die Lebensdauer des Gesamtsystems.
FAQ – Häufig gestellte Fragen zu BTB 16/800BW – TRIAC, 800 V, 16 A, 50 mA Snubberless, TO-220
Was bedeutet „Snubberless“ im Kontext dieses TRIACs?
Snubberless bedeutet, dass der TRIAC so konstruiert ist, dass er ohne die Notwendigkeit einer externen Snubber-Schaltung (eine Kombination aus Widerstand und Kondensator) effizient und sicher arbeiten kann. Diese Schaltungen werden normalerweise verwendet, um Spannungsspitzen und schnelle Spannungsanstiege (dV/dt) zu dämpfen, die beim Abschalten induktiver Lasten auftreten können. Die integrierte snubberless-Funktion des BTB 16/800BW reduziert die Komplexität des Schaltungsdesigns und spart Bauteile.
Welche Art von Lasten kann ich mit dem BTB 16/800BW steuern?
Der BTB 16/800BW ist hauptsächlich für die Steuerung von Wechselstromlasten konzipiert. Dazu gehören typischerweise ohmsche Lasten wie Heizwiderstände und Glühlampen, aber auch induktive Lasten wie AC-Motoren, Transformatoren und Spulen. Die snubberless-Eigenschaft ist besonders vorteilhaft bei der Steuerung induktiver Lasten.
Ist eine Kühlung für den BTB 16/800BW erforderlich?
Ja, bei Nennstrombetrieb von 16 A ist eine ausreichende Kühlung unerlässlich. Der BTB 16/800BW wird im TO-220-Gehäuse geliefert, das für die Montage auf einem externen Kühlkörper vorgesehen ist. Die Größe des Kühlkörpers hängt von der Umgebungstemperatur und dem tatsächlichen Stromverbrauch der Last ab. Ohne angemessene Kühlung kann das Bauteil überhitzen und beschädigt werden.
Was sind die Vorteile gegenüber einem TRIAC ohne Snubberless-Technologie?
Die Hauptvorteile liegen in der Vereinfachung des Schaltungsdesigns, der Reduzierung der Stücklistenkosten und der Erhöhung der Zuverlässigkeit. Ohne externe Snubber-Komponenten benötigen Sie weniger Platz auf der Leiterplatte, haben weniger potenzielle Fehlerquellen und sparen Montagezeit und Materialkosten.
Wie wird der Gate-Strom von 50 mA charakterisiert?
Der Gate-Strom von 50 mA ist der typische Strom, der benötigt wird, um den TRIAC zuverlässig in den leitenden Zustand zu schalten (Zündung). Dies ist ein wichtiger Parameter für die korrekte Auslegung der Ansteuerschaltung für das Gate des TRIACs, um sicherzustellen, dass er bei Bedarf zuverlässig und schnell geschaltet wird.
Ist dieser TRIAC für den Einsatz in Netzspannungsanwendungen sicher?
Ja, mit seiner Sperrspannung von 800 V ist der BTB 16/800BW für die meisten europäischen und nordamerikanischen Netzspannungen (typischerweise 230 V bzw. 120 V AC) gut geeignet und bietet eine Sicherheitsreserve. Die snubberless-Technologie trägt ebenfalls zur Betriebssicherheit bei, indem sie schädliche Spannungsspitzen reduziert. Dennoch muss die Gesamtschaltung gemäß den geltenden Sicherheitsstandards ausgelegt und geprüft werden.
Welche Art von LED-Treibern kann mit diesem TRIAC gesteuert werden?
Der BTB 16/800BW eignet sich hervorragend zur Steuerung von dimmbaren LED-Treibern, die für die Phasenanschnitt- oder Phasenabschnittsteuerung ausgelegt sind. Voraussetzung ist, dass der LED-Treiber mit den Ausgangssignalen des TRIACs kompatibel ist und der Stromfluss des TRIACs nicht überschritten wird. Die snubberless-Funktion hilft auch hier, Schaltprobleme bei der Steuerung von Treibern mit komplexen Schaltungen zu vermeiden.
