Hochleistungs-TRIAC BTB 16/600SWRG: Präzise Steuerung für anspruchsvolle Anwendungen
Das BTB 16/600SWRG TRIAC ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und präzise Steuerung von Wechselstrom in komplexen Schaltungen benötigen. Wenn Sie nach einer Komponente suchen, die hohe Spannungen und Ströme sicher handhabt und gleichzeitig eine empfindliche Triggerung ermöglicht, bietet dieser TRIAC eine überlegene Leistung gegenüber Standardlösungen.
Maximale Leistung und Zuverlässigkeit für Ihre Projekte
Das BTB 16/600SWRG zeichnet sich durch seine robusten Spezifikationen aus, die es für eine breite Palette von industriellen und professionellen Anwendungen prädestinieren. Mit einer maximalen Sperrspannung von 600 V und einem Dauerstrom von 16 A ist dieser TRIAC in der Lage, erhebliche Lasten zu schalten. Die besondere Stärke liegt jedoch in seinem 10 mA Logic Level Triggerstrom, der eine hochsensitive Ansteuerung ermöglicht, selbst mit Signalen von Mikrocontrollern oder gering leistungsfähigen Logikschaltungen. Dies minimiert den Bedarf an zusätzlichen Treiberschaltungen und vereinfacht Ihr Design.
Herausragende Merkmale und Vorteile
- Hohe Spannungsfestigkeit: Mit 600 V Blocking Voltage bietet der BTB 16/600SWRG eine hohe Sicherheit gegen Spannungsspitzen und Überspannungen in Netzanwendungen.
- Starker Strombelastbarkeit: Der Dauerstrom von 16 A ermöglicht den Einsatz in leistungsintensiven Anwendungen, von der Motorsteuerung bis zur Netzteilregelung.
- Empfindlicher Logic Level Trigger: Ein Triggerstrom von nur 10 mA erlaubt die direkte Ansteuerung durch gängige Mikrocontroller und Logik-ICs, was Schaltungsdesign und Kosten optimiert.

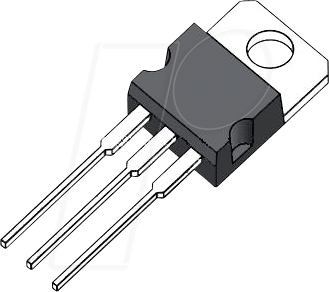

- Standardisiertes TO-220 Gehäuse: Das weit verbreitete TO-220 Paket gewährleistet eine einfache Montage und Kompatibilität mit bestehenden Layouts und Kühlkörperlösungen.
- Robuste Bauteilqualität: Gefertigt nach höchsten Industriestandards, garantiert dieser TRIAC Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Anwendbarkeit: Geeignet für AC-Schaltanwendungen, Phasenanschnittsteuerungen, Motorsteuerungen, dimmbare Beleuchtungssysteme und mehr.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | TRIAC |
| Modellnummer | BTB 16/600SWRG |
| Maximale Sperrspannung (VDRM) | 600 V |
| Dauerstrom (IT(RMS)) | 16 A |
| Gate Trigger Strom (IGT) | 10 mA |
| Gehäuseform | TO-220 |
| Anwendungsbereich | AC-Schalten, Lastkontrolle, Phasenanschnittsteuerung |
| Isolation | Standard-Isolierung für TO-220 Gehäuse |
Anwendungsgebiete für den BTB 16/600SWRG TRIAC
Der BTB 16/600SWRG TRIAC ist eine Schlüsselkomponente in einer Vielzahl von elektronischen Schaltungen, wo die präzise Steuerung von Wechselstrom erforderlich ist. Seine Fähigkeit, hohe Ströme zu schalten und gleichzeitig mit niedrigen Logikpegeln angesteuert zu werden, macht ihn zur perfekten Wahl für:
- Motorsteuerungen: In industriellen Maschinen und Haushaltsgeräten zur Regelung der Drehzahl von AC-Motoren.
- Phasenanschnittsteuerungen: Zur stufenlosen Regelung der Leistung in Heizsystemen, Beleuchtungsanwendungen (Dimmer) und Werkzeugmaschinen.
- Schaltnetzteile und DC-DC-Wandler: Als integraler Bestandteil von AC-AC-Konvertern oder zur Vorregelung in leistungsstarken Stromversorgungen.
- Beleuchtungssysteme: Für professionelle dimmbare Beleuchtungslösungen in Studios, Theatern oder auch anspruchsvollen Wohnbereichen.
- Industrielle Automatisierung: Zur Steuerung von Aktoren, Ventilen und anderen Wechselstromverbrauchern in Automatisierungssystemen.
- Geräte für den Haushaltsbereich: In Waschmaschinen, Trocknern, Klimaanlagen und anderen Geräten, die eine AC-Leistungskontrolle benötigen.
Präzision in der Ansteuerung: Der Vorteil des Logic Level Trigger
Ein entscheidender Vorteil des BTB 16/600SWRG ist sein geringer Gate Trigger Strom (IGT) von 10 mA. Viele Standard-TRIACs erfordern deutlich höhere Ströme, was oft zusätzliche Treiberschaltungen oder leistungsfähigere Ausgänge von Mikrocontrollern notwendig macht. Mit dem BTB 16/600SWRG können Sie direkt von den I/O-Pins moderner Mikrocontroller oder von Logikgattern aus schalten. Dies vereinfacht das Schaltungsdesign erheblich, reduziert die Anzahl der benötigten Bauteile und senkt somit die Gesamtkosten Ihrer Anwendung. Die präzise Ansteuerung ermöglicht eine fein abgestufte Regelung der eingeschalteten Leistung, was für Anwendungen wie dimmbare Beleuchtung oder die stufenlose Drehzahlregelung von Motoren unerlässlich ist.
Qualität und Zuverlässigkeit im TO-220 Gehäuse
Das TO-220-Gehäuse ist ein etablierter Industriestandard, der für seine Robustheit und einfache Handhabung bekannt ist. Es ermöglicht eine effiziente Wärmeableitung, insbesondere in Verbindung mit einem geeigneten Kühlkörper, was die Lebensdauer des Bauteils verlängert und die Zuverlässigkeit unter Dauerbelastung sicherstellt. Die interne Konstruktion des BTB 16/600SWRG ist auf maximale Lebensdauer und minimale Ausfallraten ausgelegt. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten eine konstante Leistung über einen weiten Temperaturbereich.
FAQ – Häufig gestellte Fragen zu BTB 16/600SWRG – TRIAC, 600 V, 16 A, 10 mA Logic Level, TO-220
Was bedeutet die Kennzeichnung BTB 16/600SWRG?
Die Kennzeichnung BTB 16/600SWRG steht für einen TRIAC aus der BTB-Serie, der für einen maximalen Dauerstrom von 16 Ampere (A) und eine Sperrspannung von 600 Volt (V) ausgelegt ist. Das SWRG deutet oft auf spezifische Trigger-Eigenschaften oder eine bestimmte Fertigungsvariante hin, in diesem Fall speziell auf den Logic Level Trigger.
Ist der BTB 16/600SWRG für alle Wechselstromanwendungen geeignet?
Der BTB 16/600SWRG ist hervorragend für die Steuerung von Wechselstromlasten geeignet, insbesondere dort, wo eine präzise Phasenanschnittsteuerung oder ein schnelles Schalten erforderlich ist. Er ist nicht für Gleichstromanwendungen konzipiert.
Wie wird die Wärmeableitung bei diesem TRIAC sichergestellt?
Das TO-220-Gehäuse ist für die Montage auf einem Kühlkörper ausgelegt. Um die Nennleistung von 16 A dauerhaft zu nutzen, ist die Verwendung eines passenden Kühlkörpers und gegebenenfalls Wärmeleitpaste dringend empfohlen. Die Auslegung des Kühlkörpers hängt von der spezifischen Anwendung und den Umgebungsbedingungen ab.
Welche Art von Steuersignalen kann der 10 mA Logic Level Trigger verarbeiten?
Der 10 mA Logic Level Trigger kann direkt von den Ausgängen von Mikrocontrollern (z.B. Arduino, Raspberry Pi Pico), Logik-ICs (TTL, CMOS) oder anderen Signalquellen, die einen Strom von mindestens 10 mA bei der entsprechenden Gate-Spannung liefern können, angesteuert werden. Dies vereinfacht die Ansteuerungsschaltung erheblich.
Benötige ich zusätzliche Bauteile wie Gate-Widerstände oder Kondensatoren?
Abhängig von der spezifischen Anwendung und den Umgebungsbedingungen (z.B. hohe induktive Lasten, schnelle Spannungsanstiege) können zusätzliche Komponenten wie Snubber-Schaltungen (Widerstand und Kondensator parallel) erforderlich sein, um den TRIAC vor Überspannungen und schnellen dv/dt-Anstiegen zu schützen und ein sauberes Schalten zu gewährleisten. Für einfache Lasten wie ohmsche Widerstände ist dies oft nicht notwendig.
Welche Sicherheiten sollte ich bei der Montage und im Betrieb beachten?
Stellen Sie sicher, dass die maximale Spannungs- und Strombelastung des TRIAC nicht überschritten wird. Verwenden Sie geeignete Kühlkörper und stellen Sie sicher, dass die elektrische Isolation korrekt ausgeführt ist, um Kurzschlüsse und Gefahren für Personen zu vermeiden. Arbeiten Sie nur unter Spannungsschutz und mit den entsprechenden Sicherheitsvorkehrungen.
Ist dieser TRIAC für den Einsatz in dimmbaren LED-Lampen geeignet?
Der BTB 16/600SWRG ist grundsätzlich für Phasenanschnittsteuerungen geeignet, die zur Dimmung von herkömmlichen Glühlampen verwendet werden. Bei dimmbaren LED-Lampen ist jedoch Vorsicht geboten. Viele LED-Treiber erfordern spezielle TRIACs (oft als „LED-kompatibel“ gekennzeichnet) oder andere Dimmtechnologien. Die Kompatibilität hängt stark vom spezifischen LED-Treiber ab und sollte im Datenblatt des Treibers überprüft werden.
