Optimale Leistungssteuerung mit dem BTB 12/800CWRG TRIAC
Sie suchen eine zuverlässige und leistungsstarke Lösung für die Steuerung von Wechselstrom in anspruchsvollen Anwendungen? Der BTB 12/800CWRG TRIAC bietet mit seiner hohen Spannungsfestigkeit von 800 V und einem Strombelastbarkeit von 12 A eine herausragende Performance für professionelle Einsätze in der Elektronikentwicklung und industriellen Automatisierung. Insbesondere seine Snubberless-Eigenschaft macht ihn zur überlegenen Wahl für Anwendungen, die eine präzise und stabile Schaltung ohne zusätzliche Dämpfungskomponenten erfordern.
Vorteile und Überlegenheit des BTB 12/800CWRG TRIAC
Der BTB 12/800CWRG TRIAC zeichnet sich durch seine herausragenden technischen Spezifikationen und seine optimierte Konstruktion aus, die ihn von Standardlösungen abhebt:
- Hohe Spannungsfestigkeit: Mit 800 V Blocking-Spannung (VDRM) ist dieser TRIAC bestens geeignet für Anwendungen, bei denen Netzspannungen sicher gehandhabt werden müssen, inklusive Spitzenwerte und Transienten. Dies minimiert das Risiko von Durchschlägen und erhöht die Systemzuverlässigkeit.
- Robuste Strombelastbarkeit: Die Fähigkeit, 12 A (IT(RMS)) Dauerstrom zu führen, ermöglicht den Einsatz in einer breiten Palette von Leistungsanwendungen, von Motorsteuerungen bis hin zu Lichtdimmern für hohe Lasten.
- Snubberless-Technologie: Die integrierte Snubberless-Schaltung (35 mA IGT) eliminiert die Notwendigkeit externer Snubber-Netzwerke. Dies vereinfacht das Schaltungsdesign erheblich, reduziert die Bauteilanzahl, spart Platz und senkt die Gesamtkosten, während gleichzeitig die Schaltflanken optimiert und Spannungsspitzen nach dem Ausschalten reduziert werden.
- Optimierte Gate-Charakteristik: Die geringe Gate-Triggerstrom-Anforderung (35 mA) ermöglicht die Ansteuerung mit einer Vielzahl von Mikrocontrollern und Logikschaltungen, was die Flexibilität im Design erhöht.

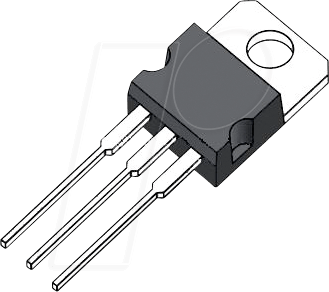

- TO-220 Gehäuse: Das standardisierte TO-220-Gehäuse bietet exzellente thermische Eigenschaften und eine einfache Montage auf Kühlkörpern, was für die Wärmeableitung bei hohen Leistungen entscheidend ist.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Industriestandards, gewährleistet der BTB 12/800CWRG TRIAC eine lange Lebensdauer und konsistente Leistung, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen im Detail
Der BTB 12/800CWRG TRIAC ist ein hochmoderner Halbleiterbaustein, der für präzise und zuverlässige Wechselstromsteuerung entwickelt wurde. Seine Kernkompetenz liegt in der Fähigkeit, den Stromfluss in beide Richtungen zu steuern, basierend auf einem Triggerimpuls am Gate. Die Bezeichnung „Snubberless“ deutet auf eine fortgeschrittene interne Struktur hin, die das Entstehen von unerwünschten Spannungsspitzen beim Ausschalten des Stroms minimiert, die sonst oft durch externe Snubber-Schaltungen kompensiert werden müssten.
Die 800 V Sperrspannung (VDRM) bieten eine breite Sicherheitsmarge für Anwendungen, die mit Netzspannungen bis zu 230 V oder auch 400 V (in industriellen Umgebungen) arbeiten. Dies ist besonders wichtig, um unerwartete Spannungsspitzen, die beispielsweise durch induktive Lasten verursacht werden, sicher abzufangen. Die 12 A RMS Strombelastbarkeit (IT(RMS)) positioniert diesen TRIAC für mittlere bis hohe Leistungsklassen. Dies bedeutet, dass er eine signifikante Menge an Energie schalten kann, ohne zu überhitzen oder beschädigt zu werden, solange die thermischen Designrichtlinien eingehalten werden. Die Gate-Trigger Spezifikationen, insbesondere der Gate-Triggerstrom (IGT), sind so optimiert, dass eine Ansteuerung mit gängigen Mikrocontroller-Ausgängen oder Transistor-Ausgangstreibern problemlos möglich ist. Dies vereinfacht die Schnittstelle zwischen der Steuerelektronik und der Leistungselektronik.
Anwendungsgebiete des BTB 12/800CWRG TRIAC
Der BTB 12/800CWRG TRIAC ist aufgrund seiner robusten Eigenschaften und der integrierten Snubberless-Funktionalität für eine Vielzahl von anspruchsvollen Anwendungen prädestiniert:
- Industrielle Motorsteuerungen: Regelung der Drehzahl von Wechselstrommotoren, sanftes Anlaufen und Stoppen.
- Beleuchtungstechnik: Hochwertige und flimmerfreie Lichtdimmung für professionelle Beleuchtungssysteme in Büros, Theatern und öffentlichen Bereichen.
- Heizungs- und Klimasysteme: Präzise Steuerung von Heizwiderständen oder Lüftermotoren in industriellen und gewerblichen Anlagen.
- Schaltnetzteile und Stromversorgungen: Als Teil von Regelkreisen zur Steuerung der Ausgangsleistung.
- Elektrowerkzeuge: Leistungsfähige Steuerung von Werkzeugen, die hohe Anlaufströme benötigen und eine variable Leistungsabgabe erfordern.
- Haushaltsgeräte: Integration in komplexere Steuerungsmodule von Haushaltsgeräten, die eine präzise Leistungsregelung benötigen.
- Industrielle Automatisierung: Allgemeine Schaltaufgaben in Automatisierungsanlagen, wo Zuverlässigkeit und eine kompakte Bauweise gefragt sind.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | TRIAC |
| Modell | BTB 12/800CWRG |
| Maximale Sperrspannung (VDRM) | 800 V |
| Dauerstrom (IT(RMS)) | 12 A |
| Snubberless-Funktion | Ja (integriert) |
| Gate-Triggerstrom (IGT) | 35 mA |
| Gehäuse | TO-220 |
| Material (Halbleiterchip) | Hochwertiges Silizium mit optimierter Dotierung für Leistungsanwendungen. |
| Thermische Eigenschaften | Exzellente Wärmeableitung durch TO-220-Gehäuse, optimiert für den Einsatz mit Kühlkörpern. |
| Zuverlässigkeit | Konzipiert für hohe Schaltzyklen und lange Lebensdauer unter definierten Betriebsbedingungen. |
| Anwendungsfokus | Wechselstromsteuerung in Leistungsanwendungen, bei denen Snubber-Schaltungen vermieden werden sollen. |
FAQ – Häufig gestellte Fragen zu BTB 12/800CWRG – TRIAC, 800 V, 12 A, 35 mA Snubberless, TO-220
Was bedeutet Snubberless bei diesem TRIAC?
Snubberless bedeutet, dass der TRIAC so konstruiert ist, dass er interne Schaltungselemente enthält, die Spannungsspitzen beim Ausschalten reduzieren. Dies macht es überflüssig, externe Snubber-Schaltungen (typischerweise eine Kombination aus Widerstand und Kondensator) hinzuzufügen, was das Design vereinfacht und Bauteilplatz spart.
Kann der BTB 12/800CWRG TRIAC für Dimmeranwendungen verwendet werden?
Ja, der BTB 12/800CWRG TRIAC ist hervorragend für Dimmeranwendungen geeignet. Seine präzise Steuerbarkeit und die Fähigkeit, Wechselstrom zu schalten, ermöglichen eine stufenlose oder phasenanschnittgesteuerte Regelung der Helligkeit von Leuchten.
Welche Art von Lasten kann mit diesem TRIAC gesteuert werden?
Dieser TRIAC ist für die Steuerung von ohmschen und leicht induktiven Lasten konzipiert, wie sie typischerweise in Heizgeräten, Motorsteuerungen und Beleuchtungsanwendungen vorkommen. Für stark induktive Lasten muss die Ansteuerung und die Auswahl der Schutzbeschaltungen sorgfältig erfolgen.
Muss ich einen Kühlkörper verwenden, wenn ich den BTB 12/800CWRG TRIAC einsetze?
Die Verwendung eines Kühlkörpers wird dringend empfohlen, insbesondere wenn der TRIAC mit seinem Nennstrom von 12 A arbeitet oder in Anwendungen eingesetzt wird, bei denen er häufig schaltet und sich dadurch erwärmt. Das TO-220-Gehäuse erleichtert die Montage auf einem Kühlkörper zur effektiven Wärmeableitung.
Welche Art von Gate-Signal wird für die Ansteuerung des TRIAC benötigt?
Der TRIAC kann mit einem positiven oder negativen Puls am Gate ausgelöst werden. Die genaue Anforderung an den Gate-Triggerstrom (IGT) beträgt 35 mA. Dies bedeutet, dass eine gängige Mikrocontroller-Ausgangsstufe oder ein diskreter Transistor für die Ansteuerung ausreicht.
Ist dieser TRIAC für den Einsatz in Netzteilen mit hoher Frequenz geeignet?
Der BTB 12/800CWRG ist primär für die Steuerung von Wechselstrom im Netzfrequenzbereich (50/60 Hz) optimiert. Für Hochfrequenzanwendungen sind spezielle TRIACs oder andere Halbleiter (z.B. Thyristoren, MOSFETs) besser geeignet.
Wie wichtig ist die korrekte Montage auf einem Kühlkörper für die Lebensdauer des TRIAC?
Die korrekte Montage auf einem Kühlkörper ist entscheidend für die Lebensdauer und Zuverlässigkeit des TRIAC. Eine unzureichende Wärmeableitung führt zu erhöhten Betriebstemperaturen, was die Lebensdauer des Bauteils signifikant verkürzen und im schlimmsten Fall zu einem Defekt führen kann.
