BTA 24-800BWRG – Hochleistungs-TRIAC für Anspruchsvolle Schaltanwendungen
Der BTA 24-800BWRG ist ein snubberless TRIAC, der speziell für anspruchsvolle industrielle und Haushaltsanwendungen entwickelt wurde, bei denen eine präzise und zuverlässige Steuerung von Wechselstromkreisen erforderlich ist. Ingenieure, Techniker und erfahrene Heimwerker, die nach einer robusten und effizienten Lösung für die Leistungssteuerung suchen, finden in diesem Bauteil eine überlegene Alternative zu konventionellen TRIACs mit integrierten Snubber-Netzwerken.
Überragende Leistung und Zuverlässigkeit
Im Vergleich zu Standard-TRIACs bietet der BTA 24-800BWRG entscheidende Vorteile durch seine snubberless-Technologie. Dies bedeutet, dass keine externen Komponenten wie Widerstände und Kondensatoren (Snubber-Netzwerke) zur Unterdrückung von Spannungsspitzen und zur Begrenzung des Stromanstiegs erforderlich sind. Diese integrierte Lösung vereinfacht das Schaltungsdesign erheblich, reduziert die Stückkosten und eliminiert potenzielle Fehlerquellen, die durch falsch dimensionierte oder ausgefallene Snubber-Komponenten entstehen können.
Schlüsselfunktionen und Vorteile
- Snubberless Design: Integrierte Spannungs- und Stromkontrolle, was externe Snubber-Schaltungen überflüssig macht und das Schaltungsdesign vereinfacht.
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 800 V eignet sich der TRIAC für Anwendungen, die höhere Netzspannungen oder Spannungsspitzen tolerieren müssen.
- Signifikanter Strombelastbarkeit: Die Dauerstrombelastbarkeit von 25 A ermöglicht die Steuerung von leistungsintensiven Lasten wie Motoren, Heizungen und Beleuchtungssystemen.
- Hohe Empfindlichkeit: Eine Gate-Stromschwelle von 50 mA sorgt für eine einfache Ansteuerung durch eine Vielzahl von Logikschaltungen, Mikrocontrollern oder Sensoren.
- Breiter Betriebstemperaturbereich: Zuverlässiger Betrieb über einen weiten Temperaturbereich, was ihn für diverse Umgebungsbedingungen geeignet macht.
- Hohe Schaltgeschwindigkeit: Ermöglicht eine schnelle und präzise Ein- und Ausschaltung von Wechselstrom.
- Verbesserte thermische Leistung: Das TO-220AB-Gehäuse bietet eine gute Wärmeableitung, was für eine lange Lebensdauer und zuverlässigen Betrieb unter Last unerlässlich ist.
- RoHS-Konformität: Gefertigt nach strengen Umweltstandards, was die Einhaltung globaler Richtlinien sicherstellt.
Technische Spezifikationen und Anwendungsbereiche
Der BTA 24-800BWRG ist ein leistungsstarker Halbleiterschalter, der seine Stärken in der präzisen Steuerung von Wechselstrom durch Phasenanschnitt oder Phasenanschnitt unter Beweis stellt. Seine snubberless-Eigenschaft minimiert EMV-Emissionen und verbessert die Gesamtzuverlässigkeit, da unerwünschte Überschwinger, die zu Fehlfunktionen oder Schäden führen können, effektiv unterdrückt werden.
Konstruktion und Gehäuse

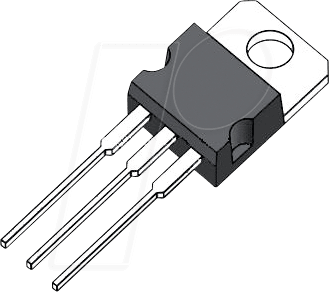

Das Standard-TO-220AB-Gehäuse ist für seine Robustheit und gute Wärmeableitung bekannt. Dieses Gehäuseformat ermöglicht eine einfache Montage auf Kühlkörpern, was für die thermische Verwaltung bei höheren Stromstärken von entscheidender Bedeutung ist. Die metallische Oberseite des TO-220AB-Gehäuses kann direkt mit einem Kühlkörper verbunden werden, was eine effiziente Wärmeabfuhr gewährleistet und so die Betriebstemperatur des Bauteils niedrig hält.
Anwendungsfelder im Detail
- Industrielle Motorsteuerungen: Präzise Drehzahlregelung von Wechselstrommotoren in Produktionsanlagen und Maschinen.
- Beleuchtungssysteme: Dimmbare Beleuchtungssteuerungen in gewerblichen und privaten Umgebungen, die eine stufenlose Helligkeitsregelung ermöglichen.
- Heizungs- und Klimaregelungen: Steuerung von Heizungselementen und Lüftern zur präzisen Temperaturregelung in Gebäudemanagementsystemen.
- Haushaltsgeräte: Integration in Waschmaschinen, Geschirrspüler, Trockner und andere Geräte zur Steuerung von Motoren und Heizelementen.
- Schweißstromversorgungen: Regelung des Stromflusses in bestimmten Schweißgeräten.
- Leistungsregler: Allgemeine Anwendungen zur variablen Steuerung von Wechselstromlasten.
- Netzteil- und Ladegeräte-Design: Als Teil von Steuerschaltungen in leistungsstarken Netzteilen und Batterieladegeräten.
Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Snubberless TRIAC |
| Herstellerbezeichnung | BTA 24-800BWRG |
| Maximale Sperrspannung (VDRM) | 800 V |
| Dauerstrom (IT(RMS)) | 25 A |
| Gate-Strom (IGT) | 50 mA (Maximalwert für Triggerung) |
| Gehäuse | TO-220AB |
| Typische Anwendung | AC-Leistungssteuerung, Lastschaltung |
| Besonderheit | Snubberless-Technologie für verbesserte Leistung und einfacheres Design |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C (abhängig vom spezifischen Datenblatt) |
FAQ – Häufig gestellte Fragen zu BTA 24-800BWRG – TRIAC, 800 V, 25 A, 50 mA Snubberless, TO-220AB
Was bedeutet „Snubberless“ bei diesem TRIAC?
Snubberless bedeutet, dass der TRIAC so konstruiert ist, dass er interne Mechanismen zur Unterdrückung von Spannungsspitzen und schnellen Stromänderungen besitzt. Dies eliminiert die Notwendigkeit externer Snubber-Schaltungen (oft bestehend aus Widerständen und Kondensatoren), die üblicherweise bei herkömmlichen TRIACs verwendet werden, um Transienten zu dämpfen und die Zuverlässigkeit zu erhöhen.
Für welche Art von Lasten ist der BTA 24-800BWRG am besten geeignet?
Dieser TRIAC eignet sich hervorragend für die Steuerung einer Vielzahl von Wechselstromlasten, einschließlich induktiver Lasten wie Motoren und Transformatoren, sowie ohmscher Lasten wie Heizwiderständen und Glühlampen. Die hohe Spannungsfestigkeit und Strombelastbarkeit machen ihn ideal für leistungsintensive Anwendungen.
Welchen Vorteil bietet die snubberless-Technologie gegenüber traditionellen TRIACs?
Die Hauptvorteile der snubberless-Technologie sind ein vereinfachtes Schaltungsdesign, reduzierte Stückkosten durch den Wegfall externer Komponenten, verbesserte Zuverlässigkeit, da es keine potenziellen Fehlerquellen durch die Snubber-Schaltung gibt, und eine geringere elektromagnetische Störaussendung (EMV).
Wie wird der TRIAC angesteuert?
Der TRIAC wird über seinen Gate-Anschluss angesteuert. Eine positive Strompulse von etwa 50 mA ist erforderlich, um den TRIAC in den leitenden Zustand zu versetzen. Dies kann durch einen Mikrocontroller, einen Logik-IC oder eine andere geeignete Steuersignalquelle erfolgen.
Ist eine zusätzliche Kühlung für den BTA 24-800BWRG erforderlich?
Ja, bei Dauerstrombelastungen nahe dem Nennwert von 25 A ist die Anbringung auf einem geeigneten Kühlkörper unbedingt erforderlich, um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu gewährleisten. Das TO-220AB-Gehäuse erleichtert die Montage auf einem Kühlkörper.
Was bedeutet die Angabe „800 V“ und „25 A“?
„800 V“ bezieht sich auf die maximale Sperrspannung (VDRM – Peak Repetitive Off-State Voltage), die der TRIAC sicher sperren kann. „25 A“ gibt die maximale Dauerstrombelastbarkeit im eingeschalteten Zustand (IT(RMS) – RMS On-State Current) an, die der TRIAC ohne Beschädigung dauerhaft führen kann.
Kann der BTA 24-800BWRG für die Steuerung von Gleichstromlasten verwendet werden?
Nein, TRIACs sind speziell für die Steuerung von Wechselstrom (AC) konzipiert. Sie schalten sich automatisch ab, wenn der durch sie fließende Strom unter einen bestimmten Wert fällt (Halte Strom) und die Spannungsrichtung sich umkehrt, was charakteristisch für Wechselstrom ist. Für Gleichstromanwendungen sind andere Halbleiterbauelemente wie MOSFETs oder IGBTs besser geeignet.
