BTA 12-800BRG – TRIAC für Robuste Schaltanwendungen in der Industrie
Der BTA 12-800BRG ist ein leistungsstarker TRIAC, der speziell für anspruchsvolle Schaltanwendungen entwickelt wurde, bei denen hohe Spannungen und Ströme zuverlässig gehandhabt werden müssen. Ingenieure, Techniker und Bastler, die präzise und stabile Steuerungslösungen für ihre elektronischen Projekte oder industriellen Systeme suchen, finden hier die ideale Komponente.
Überlegene Schaltleistung und Zuverlässigkeit
Im Vergleich zu Standard-TRIACs bietet der BTA 12-800BRG eine signifikant höhere Spannungsfestigkeit von 800 Volt und einen Dauerstrom von 12 Ampere. Dies ermöglicht den Einsatz in Systemen mit größeren Leistungsreserven und gewährleistet einen stabilen Betrieb auch unter Lastspitzen. Die standardisierte 50 mA Gate-Stromschwelle sorgt für eine einfache Ansteuerung mit gängigen Mikrocontrollern und Logikschaltungen, was die Integration in bestehende Designs erleichtert.
Anwendungsbereiche des BTA 12-800BRG
Dieser TRIAC ist die perfekte Wahl für eine Vielzahl von Anwendungen, bei denen eine zuverlässige Wechselstromsteuerung erforderlich ist:
- Industrielle Motorsteuerungen: Präzise Drehzahlregelung und Ein-/Ausschaltung von Wechselstrommotoren in Produktionsanlagen und Maschinen.
- Beleuchtungssysteme: Stufenlose Dimmung von Hochleistungs-Beleuchtungsanlagen in gewerblichen und industriellen Umgebungen.
- Heizungsregelungen: Genaue Steuerung von Heizungselementen in industriellen Öfen, Klimaanlagen und Warmwasserbereitern.
- Stromversorgungsmanagement: Schaltanwendungen in Netzteilen und Energierückgewinnungssystemen.
- Schutzschaltungen: Implementierung von Überspannungs- und Überstromschutzfunktionen.
- Labor und Prototyping: Zuverlässige Schaltkomponente für anspruchsvolle Experimente und die Entwicklung neuer elektronischer Geräte.
Technische Spezifikationen im Detail
Der BTA 12-800BRG basiert auf der bewährten TRIAC-Technologie, die eine bidirektionale Steuerung von Wechselstrom ermöglicht. Seine Robustheit und die präzise Schaltcharakteristik machen ihn zu einer bevorzugten Option für professionelle Anwender.
Produktmerkmale und Vorteile
Die Konstruktion des BTA 12-800BRG legt Wert auf Langlebigkeit und Leistungsfähigkeit:
- Hohe Spannungsfestigkeit: 800 V max. Sperrspannung für sicheren Betrieb in Hochspannungsanwendungen.
- Hohe Strombelastbarkeit: 12 A Dauerstrom ermöglicht die Steuerung leistungsstarker Verbraucher.
- Standardisierte Gate-Schwelle: 50 mA Gate-Strom für einfache Ansteuerung und Kompatibilität.

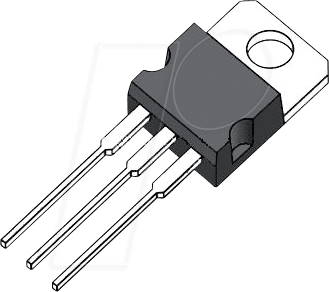

- TO-220AB Gehäuse: Robustes und bewährtes Kunststoffgehäuse mit drei Anschlüssen für einfache Montage auf Leiterplatten und Kühlkörpern.
- Sicherer Betrieb: Optimiert für zuverlässiges Schalten und geringe Verluste.
Konstruktionsmerkmale und Materialqualität
Der BTA 12-800BRG zeichnet sich durch seine sorgfältige Konstruktion aus, die für eine lange Lebensdauer und zuverlässige Leistung ausgelegt ist. Das TO-220AB-Gehäuse ist ein Standard in der Leistungselektronik und bietet eine gute Wärmeableitung in Verbindung mit einem passenden Kühlkörper. Die interne Struktur des TRIAC ist auf maximale Effizienz und minimale Schaltverluste optimiert, was sich direkt in der Energieeffizienz des Gesamtsystems widerspiegelt.
Einsatzmöglichkeiten und Integration
Die Integration des BTA 12-800BRG in bestehende oder neue Schaltungen ist unkompliziert. Dank seiner standardisierten Anschlüsse und der bewährten TO-220AB-Bauform lässt er sich leicht auf Standard-Leiterplatten montieren. Die Notwendigkeit eines Kühlkörpers hängt von der Dauerlast ab; für Anwendungen, die nahe an der maximalen Strombelastung arbeiten, ist ein ausreichend dimensionierter Kühlkörper unerlässlich, um Überhitzung zu vermeiden und die Lebensdauer der Komponente zu maximieren. Die geringe Gate-Stromschwelle von 50 mA ermöglicht die direkte Ansteuerung durch gängige Mikrocontroller-Ausgänge, digitale Transistoren oder Optokoppler, was den Schaltungsaufwand minimiert.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | TRIAC (Bidirektionaler Thyristor) |
| Modellnummer | BTA 12-800BRG |
| Maximale Sperrspannung (Vdrm) | 800 V |
| Dauerstrom (It(rms)) | 12 A |
| Gate-Triggerstrom (Igt) | 50 mA (Standard) |
| Gehäusetyp | TO-220AB (3-Pin) |
| Betriebstemperaturbereich | -40 °C bis +125 °C (abhängig von Kühlung und Anwendung) |
| Schaltfrequenz | Geeignet für Netzfrequenz (50/60 Hz) und höhere Frequenzen bis zur maximalen Dauerstrombelastung. |
FAQ – Häufig gestellte Fragen zu BTA 12-800BRG – TRIAC, 800 V, 12 A, 50 mA Standard, TO-220AB
Was ist ein TRIAC und wofür wird er typischerweise verwendet?
Ein TRIAC ist ein elektronischer Schalter, der den Stromfluss in beide Richtungen bei Wechselstrom steuern kann. Er wird häufig zur Regelung von Leistung, z.B. in Dimmern für Beleuchtung, zur Steuerung von Heizungen oder zur Drehzahlregelung von Motoren, eingesetzt.
Ist der BTA 12-800BRG für alle Arten von Lasten geeignet?
Der BTA 12-800BRG ist für ohmsche und induktive Lasten konzipiert. Bei stark induktiven Lasten (wie Motoren oder Transformatoren) sollten jedoch immer geeignete Schutzmaßnahmen wie Snubber-Schaltungen oder Varistoren berücksichtigt werden, um Spitzenüberspannungen zu dämpfen und die Lebensdauer des TRIACs zu gewährleisten.
Benötigt der BTA 12-800BRG einen Kühlkörper?
Ja, für die meisten Anwendungen, insbesondere wenn der TRIAC nahe an seiner maximalen Strombelastung von 12 A betrieben wird, ist ein geeigneter Kühlkörper unerlässlich. Die Wärme, die während des Schaltvorgangs entsteht, muss effektiv abgeführt werden, um einen zuverlässigen und langlebigen Betrieb zu gewährleisten.
Wie wird der TRIAC BTA 12-800BRG angesteuert?
Der BTA 12-800BRG wird über sein Gate-Terminal angesteuert. Eine Stromschwelle von 50 mA ist erforderlich, um den TRIAC einzuschalten. Dies kann durch direkte Ansteuerung mit einem Mikrocontroller (mit Strombegrenzung) oder über Logikbausteine wie Optokoppler oder Transistortreiber erfolgen.
Welche Schutzmaßnahmen sind bei der Verwendung des BTA 12-800BRG ratsam?
Neben einem geeigneten Kühlkörper ist es ratsam, den TRIAC vor Überspannungen zu schützen. Dies kann durch den Einsatz von Snubber-Kreisen (RC-Kombinationen) oder MOV (Metalloxid-Varistoren) geschehen, insbesondere wenn induktive Lasten geschaltet werden. Außerdem sollte die maximale Strom- und Spannungsbelastung des TRIACs niemals überschritten werden.
Was bedeutet die Spezifikation „Standard“ bei der Gate-Stromschwelle?
Die Angabe „50 mA Standard“ bedeutet, dass der TRIAC mit einem Gate-Strom von 50 Milliampere zuverlässig gezündet wird. Dies ist ein üblicher Wert, der eine einfache Kompatibilität mit vielen Steuergeräten und Schaltungen ermöglicht.
Ist der BTA 12-800BRG für den Einsatz in Netzteilen geeignet?
Ja, der BTA 12-800BRG kann in Netzteilen für Schaltanwendungen eingesetzt werden, insbesondere wenn es um die Steuerung von Wechselspannungslasten geht. Seine Robustheit und hohe Spannungsfestigkeit machen ihn zu einer zuverlässigen Komponente für solche Anwendungen.
