BTA 12/600SW – Der Hochleistungs-TRIAC für präzise Leistungssteuerung
Wenn es um die zuverlässige und präzise Steuerung von Wechselstromkreisen geht, sind Standardlösungen oft nicht ausreichend. Der BTA 12/600SW – TRIAC mit seinen beeindruckenden Spezifikationen von 600 V Spannungsfestigkeit, 12 A Strombelastbarkeit und einer sensitiven 10 mA Logik-Level-Schaltcharakteristik ist die ideale Wahl für anspruchsvolle Elektronikentwickler und industrielle Anwendungen, die höchste Schaltleistung und Zuverlässigkeit erfordern.
Maximale Leistung und Effizienz für anspruchsvolle Schaltungen
Der BTA 12/600SW TRIAC wurde entwickelt, um den strengen Anforderungen moderner Leistungselektronik gerecht zu werden. Seine herausragende Spannungsfestigkeit von 600 V ermöglicht den Einsatz in Systemen, die mit höheren Netzspannungen arbeiten oder transienten Überspannungen ausgesetzt sind. Die kontinuierliche Strombelastbarkeit von 12 A stellt sicher, dass auch größere Lasten sicher und effizient gesteuert werden können. Dies macht ihn zu einer überlegenen Wahl gegenüber leistungsschwächeren TRIACs, die bei Grenzwertbelastungen an ihre Grenzen stoßen und die Systemzuverlässigkeit gefährden könnten.
Präzise Ansteuerung durch Logik-Level-Kompatibilität
Ein entscheidender Vorteil des BTA 12/600SW ist seine 10 mA Logik-Level-Schaltcharakteristik. Diese geringe Triggerstromstärke ermöglicht eine direkte Ansteuerung durch Mikrocontroller und andere Logikschaltungen, ohne dass komplexe Treiberstufen erforderlich sind. Dies vereinfacht das Schaltungsdesign erheblich, reduziert die Anzahl der Komponenten und senkt somit Kosten und potenzielle Fehlerquellen. Im Vergleich zu TRIACs mit höheren Triggerstromstärken, die zusätzliche Verstärkerschaltungen benötigen, bietet der BTA 12/600SW eine deutliche Verbesserung in Bezug auf Designflexibilität und Effizienz.

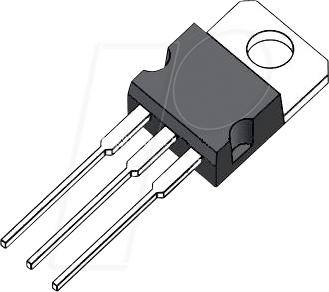

Robustheit und Zuverlässigkeit im TO-220 Gehäuse
Das Standard-TO-220-Gehäuse des BTA 12/600SW gewährleistet eine einfache Montage auf Leiterplatten und eine effiziente Wärmeabfuhr. Dieses weit verbreitete und gut dokumentierte Gehäusedesign ermöglicht eine nahtlose Integration in bestehende Systemdesigns und erleichtert die Ersatzteilbeschaffung. Die robuste Bauweise des TRIACs selbst garantiert eine lange Lebensdauer und zuverlässigen Betrieb, selbst unter anspruchsvollen Umgebungsbedingungen. Die 12 A Strombelastbarkeit in diesem kompakten Gehäuse ist ein Beleg für die hohe Leistungsdichte und die sorgfältige Materialauswahl, die für eine überlegene Performance sorgt.
Anwendungsgebiete und Vorteile im Überblick
Der BTA 12/600SW TRIAC ist die ideale Komponente für eine Vielzahl von Anwendungen, darunter:
- Phasenanschnittsteuerungen: Präzise Regelung von Heizsystemen, Beleuchtungsintensität (Dimmer) und Motordrehzahlen.
- Motorsteuerung: Steuerung von Wechselstrommotoren in Haushaltsgeräten, Werkzeugen und industriellen Maschinen.
- Schaltnetzteile und AC/AC-Wandler: Effiziente Unterbrechung und Steuerung von Wechselstrom in Stromversorgungssystemen.
- Industrielle Automatisierung: Zuverlässige Schaltung von Aktoren und Lasten in Produktionsanlagen.
- Energieeffizienzsteigerung: Durch präzise Regelung wird der Energieverbrauch optimiert.
Technische Spezifikationen im Detail
Die herausragenden Eigenschaften des BTA 12/600SW machen ihn zu einer erstklassigen Wahl für anspruchsvolle Projekte:
- Maximale Sperrspannung (Vdrm): 600 V – Bietet ausreichend Spielraum für Netzschwankungen und Überspannungen.
- Maximaler Dauerstrom (It(RMS)): 12 A – Ermöglicht die Steuerung von leistungsstarken Verbrauchern.
- Logik-Level Triggerstrom (Igt): 10 mA – Vereinfacht die Ansteuerung durch Mikrocontroller und reduziert die Notwendigkeit für Treiberschaltungen.
- Gehäuse: TO-220 – Standardisiert und montagefreundlich mit guter Wärmeableitung.
- Typische Schaltfrequenz: Geeignet für Netzfrequenzen (50/60 Hz) und Anwendungen, die eine präzise Phasensteuerung erfordern.
- Hohe di/dt und dv/dt Rating: Gewährleistet zuverlässiges Schalten auch bei schnellen Laständerungen und Spannungsanstiegen.
- Gate-Kollektor-Strom (Ig): Spezifizierte Grenzwerte für sicheren Betrieb.
- Betriebstemperaturbereich: Ausgelegt für den Einsatz in typischen Umgebungstemperaturen elektronischer Geräte.
Eigenschaften des BTA 12/600SW – TRIAC, 600 V, 12 A, 10 mA Logik Level, TO-220
| Eigenschaft | Beschreibung |
|---|---|
| Spannungsfestigkeit | 600 V (Vdrm) – Bietet ausgezeichneten Schutz gegen Spannungsspitzen und gewährleistet sicheren Betrieb in verschiedenen Netzumgebungen. |
| Strombelastbarkeit | 12 A (It(RMS)) – Ermöglicht die Steuerung von Lasten mit hohem Strombedarf, was ihn für anspruchsvolle industrielle und Haushaltsanwendungen prädestiniert. |
| Triggercharakteristik | 10 mA Logik-Level (Igt) – Ermöglicht direkte Ansteuerung durch gängige Mikrocontroller und Logik-ICs, was die Schaltungsentwicklung vereinfacht und Kosten senkt. |
| Gehäusetyp | TO-220 – Ein etablierter und robustes Gehäuse, das eine einfache Montage auf Leiterplatten sowie eine effektive Wärmeableitung ermöglicht. |
| Schaltgeschwindigkeit | Optimiert für schnelle Schaltvorgänge in Wechselstromanwendungen, was zu präziseren Steuerungen und höherer Effizienz führt. |
| Temperaturmanagement | Konzipiert für effiziente Wärmeableitung im TO-220 Gehäuse, unterstützt durch die interne Struktur des TRIACs, um Überhitzung unter Last zu vermeiden. |
| Zuverlässigkeit | Hergestellt mit hochwertigen Materialien und unter strengen Qualitätskontrollen, um eine lange Lebensdauer und konsistente Leistung auch unter Dauerbelastung zu gewährleisten. |
| Einsatzspektrum | Vom Hobbyelektroniker bis zum professionellen Ingenieur für eine breite Palette von Anwendungen, einschließlich Dimmern, Motorsteuerungen und industriellen Stromregelsystemen. |
FAQ – Häufig gestellte Fragen zu BTA 12/600SW – TRIAC, 600 V, 12 A, 10 mA Logik Level, TO-220
Was ist ein TRIAC und wofür wird der BTA 12/600SW eingesetzt?
Ein TRIAC (Triode for Alternating Current) ist ein Halbleiterbauelement, das zur Steuerung von Wechselstrom verwendet wird. Der BTA 12/600SW ist ein Hochleistungs-TRIAC, der sich ideal für Anwendungen wie die Phasenanschnittsteuerung von Beleuchtung, die Regelung von Motorleistungen, die Steuerung von Heizsystemen und in industriellen Automatisierungsprozessen eignet, wo präzise Wechselstromregelung erforderlich ist.
Warum ist die 10 mA Logik-Level-Schaltcharakteristik wichtig?
Die 10 mA Logik-Level-Schaltcharakteristik bedeutet, dass der TRIAC bereits mit einem geringen Steuerstrom von 10 Milliampere ausgelöst werden kann. Dies ermöglicht die direkte Ansteuerung durch Mikrocontroller oder andere Niedrigstrom-Logikschaltungen, ohne dass zusätzliche Treiberschaltungen oder Verstärker benötigt werden. Dies vereinfacht das Schaltungsdesign, reduziert die Komplexität und senkt die Gesamtkosten des Systems.
Wie unterscheidet sich der BTA 12/600SW von Standard-TRIACs?
Der BTA 12/600SW zeichnet sich durch seine höhere Spannungsfestigkeit von 600 V und seine höhere Strombelastbarkeit von 12 A aus, was ihn für anspruchsvollere Anwendungen qualifiziert als viele Standard-TRIACs. Seine präzise 10 mA Logik-Level-Steuerung bietet zudem eine verbesserte Kompatibilität mit modernen Steuerungssystemen und vereinfacht das Design.
Benötige ich zusätzliche Kühlung für den BTA 12/600SW?
Das TO-220-Gehäuse bietet eine gute Grundlage für die Wärmeableitung. Ob zusätzliche Kühlung notwendig ist, hängt von der spezifischen Anwendung und der Dauerbelastung ab. Bei kontinuierlicher Belastung nahe der maximalen Stromgrenze oder in Umgebungen mit hohen Umgebungstemperaturen wird die Verwendung eines Kühlkörpers dringend empfohlen, um die Lebensdauer und Zuverlässigkeit des Bauteils zu gewährleisten.
Ist der BTA 12/600SW für alle Arten von Wechselstromlasten geeignet?
Der BTA 12/600SW ist für die Steuerung von ohmschen Lasten (wie Glühlampen, Heizwiderstände) und induktiven Lasten (wie Motoren, Transformatoren) geeignet, solange die jeweiligen Grenzwerte des TRIACs eingehalten werden. Bei stark induktiven Lasten oder Anwendungen mit hohen transienten Spannungen können Schutzschaltungen wie snubber-Netzwerke erforderlich sein, um das Bauteil vor Beschädigung zu schützen.
Welche Schutzmaßnahmen sind bei der Verwendung des BTA 12/600SW zu beachten?
Es ist ratsam, sowohl Überspannungs- als auch Überstromschutzmaßnahmen zu implementieren. Sicherungen oder Leistungsschalter zum Schutz vor Überstrom und gegebenenfalls snubber-Netzwerke (RC-Glieder) parallel zum TRIAC zum Schutz vor schnellen Spannungsanstiegen (dv/dt) sind empfohlene Ergänzungen, um die Langlebigkeit und Zuverlässigkeit des Systems zu maximieren.
Wo finde ich detaillierte elektrische Kennwerte und Anwendungsbeispiele?
Detaillierte elektrische Kennwerte, Schaltcharakteristiken, Empfehlungen zur Kühlung und typische Anwendungsschaltungen finden Sie im offiziellen Datenblatt des Herstellers. Dieses Datenblatt ist die primäre Quelle für alle technischen Spezifikationen und Sicherheitshinweise für den BTA 12/600SW.
