Effiziente Leistungsschaltkreise mit dem BTA 12/600BW – TRIAC
Das BTA 12/600BW – TRIAC ist die ideale Lösung für anspruchsvolle Ingenieure und Entwickler, die eine zuverlässige und leistungsstarke Komponente für die Steuerung von Wechselstromlasten benötigen. Insbesondere bei der Realisierung von dimmbaren Lichtsystemen, Motorsteuerungen oder Industrieautomatisierungsanwendungen, wo präzise und schnelle Schaltvorgänge unerlässlich sind, spielt dieses Bauteil seine Stärken aus. Seine Snubberless-Konstruktion eliminiert die Notwendigkeit zusätzlicher Schutzschaltungen, was Zeit und Kosten bei der Entwicklung spart und die Zuverlässigkeit des Gesamtsystems erhöht.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu herkömmlichen TRIACs bietet der BTA 12/600BW eine überlegene Performance durch seine spezielle Bauweise. Die Snubberless-Technologie minimiert Überspannungsspitzen und reduziert die Schaltverluste, was zu einer höheren Energieeffizienz und einer längeren Lebensdauer des Bauteils führt. Die hohe Stromtragfähigkeit von 12 A und die Spannungsfestigkeit von 600 V machen ihn zu einer robusten Wahl für eine Vielzahl von Applikationen, von der Haushaltsautomation bis hin zu industriellen Steuerungen. Die TO-220-Bauform gewährleistet zudem eine einfache Integration und gute Wärmeableitung.
Hauptmerkmale des BTA 12/600BW – TRIAC
- Hohe Strombelastbarkeit: Mit 12 A Nennstrom bewältigt dieser TRIAC auch anspruchsvolle Lasten.
- Signifikante Spannungsfestigkeit: 600 V Sperrspannung ermöglichen den Einsatz in Netzspannungsanwendungen.
- Snubberless-Technologie: Reduziert externe Schutzschaltungen und erhöht die Zuverlässigkeit.
- Verbesserte Schaltleistung: Schnelle und saubere Schaltübergänge minimieren Verluste.
- TO-220 Gehäuse: Standardisiertes Gehäuse für einfache Montage und gute thermische Anbindung.
- Präzise Steuerung: Ideal für Phasenanschnitt- und Phasenabschnittsteuerung.
- Niedriger Gate-Strom: Aktivierung bereits mit 50 mA Gate-Strom, was die Ansteuerung vereinfacht.
Technische Spezifikationen und Anwendungsgebiete
Der BTA 12/600BW ist ein bidirektionales Thyristorbauelement, das sich durch seine Fähigkeit auszeichnet, Wechselstrom in beiden Richtungen zu steuern. Seine Schlüsselparameter sind die maximale Sperrspannung (VDRM) von 600 Volt, der maximale Dauerstrom (IT(RMS)) von 12 Ampere und der minimale Gate-Strom zur Zündung (IGT) von 50 Milliampere. Die Snubberless-Eigenschaft ist ein entscheidendes Merkmal, da sie die typische RC-Snubber-Schaltung überflüssig macht, die sonst zur Dämpfung von Spannungsimpulsen beim Ausschalten benötigt wird. Dies führt zu einer Reduzierung von Bauteilen, einer Vereinfachung des Schaltungsdesigns und einer potenziellen Verbesserung der Effizienz durch geringere Leistungsverluste.
Die TO-220-Bauform ist ein etablierter Industriestandard, der eine einfache Montage auf Leiterplatten oder Kühlkörpern ermöglicht. Diese Bauform ist bekannt für ihre gute Wärmeleitfähigkeit, was für leistungselektronische Bauteile wie TRIACs von entscheidender Bedeutung ist, um Überhitzung zu vermeiden und die Lebensdauer zu maximieren. Die integrierte Snubberless-Konstruktion in Verbindung mit der robusten TO-220-Bauform macht den BTA 12/600BW zu einer äußerst zuverlässigen und kosteneffizienten Lösung für eine breite Palette von Anwendungen:
- Beleuchtungssteuerungen: Präzises Dimmen von Glühlampen, Halogenlampen und zunehmend auch dimmbaren LEDs (unter Berücksichtigung der LED-Treiber-Kompatibilität).
- Motorsteuerungen: Drehzahlregelung von einphasigen Wechselstrommotoren in Haushaltsgeräten, Werkzeugen oder Lüftungssystemen.
- Industrielle Automation: Steuerung von Heizsystemen, Pumpen, Ventilen und anderen Wechselstromverbrauchern.
- Schaltnetzteile: Als Teil von Steuerungs- und Regelungsschaltungen in bestimmten Auslegungen.
- Heizungs-, Lüftungs- und Klimatechnik (HLK): Steuerung von Lüftern und Heizwiderständen.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | TRIAC |
| Modellbezeichnung | BTA 12/600BW |
| Maximale Sperrspannung (VDRM) | 600 V |
| Maximaler Dauerstrom (IT(RMS)) | 12 A |
| Minimaler Gate-Strom zur Zündung (IGT) | 50 mA |

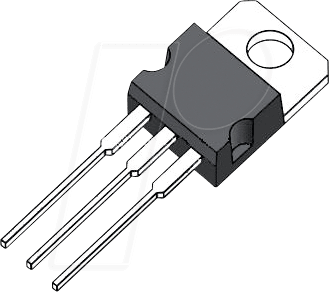

| Gehäuseform | TO-220 |
| Besonderheit | Snubberless |
| Schaltverhalten | Bidirektional |
| Anwendungsbereich | Wechselstromsteuerung, Dimm- und Drehzahlregelungen |
Vorteile der Snubberless-Technologie
Die Integration der Snubberless-Funktionalität in den BTA 12/600BW stellt einen signifikanten Fortschritt gegenüber herkömmlichen TRIACs dar. Traditionell erzeugen schnelle Schaltvorgänge und induktive Lasten hohe Spannungsspitzen, die das Bauteil überlasten und zu vorzeitigem Ausfall führen können. Um dies zu verhindern, mussten Entwickler externe Snubber-Schaltungen hinzufügen, die typischerweise aus einem Widerstand und einem Kondensator bestehen. Diese Schaltungen absorbieren die überschüssige Energie, verbrauchen aber selbst Leistung und nehmen Platz auf der Leiterplatte ein.
Der BTA 12/600BW wurde intern so konzipiert, dass er diese Spannungsspitzen effektiv dämpfen kann, ohne dass externe Komponenten erforderlich sind. Dies resultiert in:
- Reduzierte Stücklistenkosten: Weniger Bauteile pro Schaltung bedeuten geringere Materialkosten.
- Vereinfachtes Schaltungsdesign: Entwicklungszeit und Komplexität werden reduziert.
- Platzersparnis: Kleinere und dichtere Schaltungen sind möglich.
- Verbesserte Zuverlässigkeit: Weniger potenzielle Fehlerquellen durch den Wegfall externer Komponenten.
- Geringere Leistungsverluste: Die Energie, die in einer Snubber-Schaltung verloren gehen würde, wird hier vermieden, was zu einer höheren Gesamteffizienz führt.
Sichere und effiziente Stromversorgung
Die Wahl des richtigen TRIACs ist entscheidend für die Leistung und Sicherheit elektrischer Systeme. Der BTA 12/600BW von STMicroelectronics (häufig der Hersteller solcher Bauteile) zeichnet sich durch seine bewährte Qualität und Zuverlässigkeit aus. Die präzise abgestimmten Parameter ermöglichen eine feinfühlige Steuerung von Wechselstromlasten, was besonders in Anwendungen, bei denen eine genaue Leistungsregelung erforderlich ist, von Vorteil ist. Die Fähigkeit, auch bei hoher Strombelastung stabil zu arbeiten und gleichzeitig durch die Snubberless-Technologie Spitzenbelastungen zu managen, macht ihn zu einer erstklassigen Wahl für professionelle Anwendungen, bei denen Ausfallsicherheit und Effizienz im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu BTA 12/600BW – TRIAC, 600 V, 12 A, 50 mA Snubberless, TO-220
Was bedeutet „Snubberless“ bei diesem TRIAC?
Snubberless bedeutet, dass der TRIAC intern so konstruiert ist, dass er Spannungsspitzen, die beim Ausschalten von induktiven Lasten entstehen, effektiv dämpfen kann. Dadurch ist keine externe Snubber-Schaltung (typischerweise ein Widerstand und Kondensator) mehr notwendig, was das Design vereinfacht und Kosten senkt.
Für welche Art von Lasten ist der BTA 12/600BW am besten geeignet?
Der BTA 12/600BW eignet sich hervorragend für die Steuerung von ohmschen Lasten wie Glühlampen und Heizwiderständen sowie für die Drehzahlregelung von einphasigen Wechselstrommotoren. Bei induktiven Lasten und LED-Beleuchtung ist jedoch auf die spezifischen Anforderungen und die Kompatibilität der LED-Treiber zu achten, auch wenn die Snubberless-Funktion hier Vorteile bietet.
Benötige ich einen Kühlkörper für den BTA 12/600BW?
Ob ein Kühlkörper benötigt wird, hängt von der Applikation und der Einschaltdauer ab. Bei Dauerbetrieb unter hoher Last (nahe den 12 A) oder in Umgebungen mit höheren Temperaturen ist die Verwendung eines Kühlkörpers dringend empfohlen, um die thermische Belastung zu reduzieren und die Lebensdauer des Bauteils zu maximieren. Die TO-220-Bauform ermöglicht eine einfache Montage auf einem Kühlkörper.
Was ist die Bedeutung des „50 mA“ Wertes bei diesem TRIAC?
Die „50 mA“ beziehen sich auf den minimalen Gate-Strom (IGT), der benötigt wird, um den TRIAC zu zünden, d.h. in den leitenden Zustand zu versetzen. Ein niedriger IGT-Wert bedeutet, dass der TRIAC mit geringerem Strom von einer Steuerquelle (z.B. einem Mikrocontroller über eine vorgeschaltete Schaltung) angesteuert werden kann, was die Flexibilität bei der Ansteuerung erhöht.
Wie unterscheidet sich dieser TRIAC von einem SCR (Silizium-gesteuerten Gleichrichter)?
Ein TRIAC ist im Wesentlichen ein bidirektionales Bauelement, das Wechselstrom in beiden Richtungen steuern kann, während ein SCR ein unidirektionales Bauelement ist, das nur Strom in einer Richtung leitet. Für die Steuerung von Wechselstromlasten ist ein TRIAC daher meist die direktere und einfachere Lösung.
Ist der BTA 12/600BW für alle dimmbaren LEDs geeignet?
Während der BTA 12/600BW für die Dimmung verwendet werden kann, ist er primär für traditionelle AC-Lasten konzipiert. Bei der Dimmung von LEDs müssen die spezifischen Anforderungen des LED-Treibers und die Art der Dimmsteuerung (Phasenanschnitt vs. Phasenabschnitt) berücksichtigt werden. Nicht jeder dimmbare LED-Treiber ist direkt mit einem Phasenanschnitt-TRIAC kompatibel. Oft sind spezielle LED-Treiber erforderlich, die mit dieser Art von Steuersignal umgehen können.
Welche Vorteile bietet die TO-220-Bauform?
Die TO-220-Bauform ist ein weit verbreiteter Standard in der Leistungselektronik. Sie bietet eine gute mechanische Stabilität, einfache Montage auf Leiterplatten oder Kühlkörpern durch Schraublöcher und eine gute Wärmeleitfähigkeit, was für die Ableitung der Verlustwärme des Bauteils essenziell ist. Dies trägt zur Zuverlässigkeit und Langlebigkeit des TRIACs bei.
