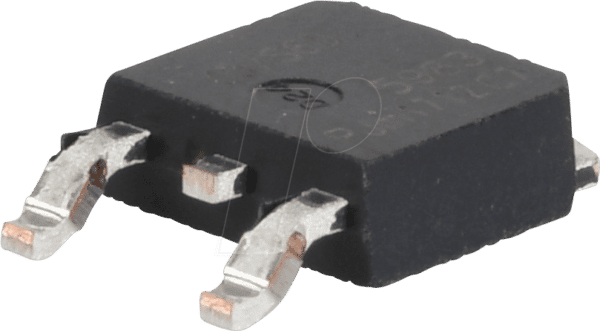

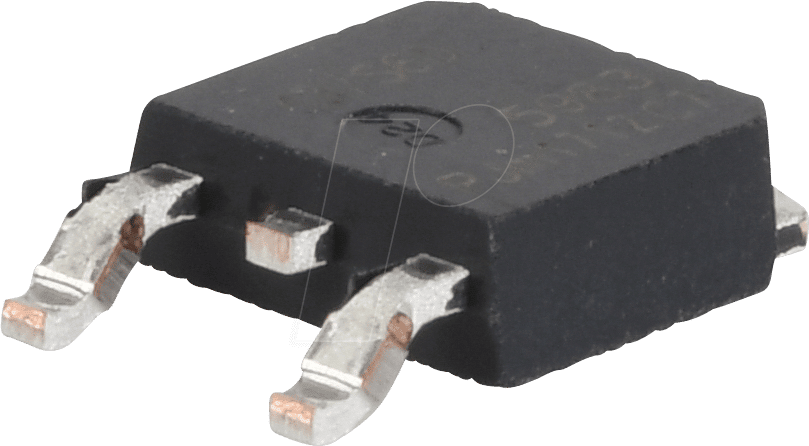

Hochleistungs-TRIAC BT 137S-600D NXP für präzise Leistungssteuerung
Wenn Sie eine zuverlässige und effiziente Lösung für die bidirektionale Steuerung von Wechselstrom (AC) in Ihren anspruchsvollen Elektronikanwendungen suchen, ist der BT 137S-600D NXP TRIAC die ideale Wahl. Dieses Bauteil wurde entwickelt, um höchste Schaltanforderungen zu erfüllen und ist somit perfekt geeignet für Ingenieure, Entwickler und Hobbyisten, die eine robuste und präzise Leistungsregelung für Lasten wie Motoren, Heizungen und Beleuchtungssysteme benötigen.
Überlegene Leistung und Zuverlässigkeit des BT 137S-600D NXP
Der BT 137S-600D NXP TRIAC unterscheidet sich von Standardlösungen durch seine optimierte Halbleitertechnologie und sein durchdachtes Design, das eine herausragende Performance und Langlebigkeit garantiert. Die maximale Sperrspannung von 600 V ermöglicht den Einsatz in Netzspannungsanwendungen ohne die Notwendigkeit zusätzlicher Schutzschaltungen, während der kontinuierliche Strom von 8 A auch die Ansteuerung signifikanter Lasten sicherstellt. Im Vergleich zu weniger leistungsfähigen TRIACs bietet der BT 137S-600D NXP eine deutlich höhere thermische Stabilität und verbesserte Schalteigenschaften, was zu einer erhöhten Zuverlässigkeit und Lebensdauer Ihrer Schaltungen führt. Die präzise Triggerung und der geringe Gate-Strombedarf minimieren den Energieverlust und vereinfachen die Ansteuerung durch Mikrocontroller.
Kernanwendungen und Einsatzgebiete
Der BT 137S-600D NXP TRIAC entfaltet sein volles Potenzial in einer Vielzahl von elektrischen und elektronischen Systemen, bei denen eine genaue und sichere Steuerung von Wechselstrom entscheidend ist. Seine hohe Leistungsfähigkeit und Robustheit machen ihn zur bevorzugten Komponente für:
- Motorsteuerungen: Präzise Regelung von AC-Motoren in Haushaltsgeräten, Werkzeugen und Industrieanlagen.
- Beleuchtungssysteme: Stufenlose Dimmung von Glühlampen, Halogenstrahlern und dimmbaren LED-Treibern.
- Heizungsregelungen: Genaue Steuerung von Heizwiderständen in industriellen Prozessen, Thermostaten und Klimaanlagen.
- Netzteile und Spannungsregler: Als Schlüssellkomponente in AC-AC-Konvertern und zur Leistungsbegrenzung.
- Industrielle Automatisierung: Steuerung von Aktoren und Lasten in Produktionsumgebungen.
- Projektentwicklung: Ideal für fortgeschrittene Hobbyprojekte und Prototypen im Bereich der Leistungselektronik.
Technische Spezifikationen und Hochleistungseigenschaften
Der BT 137S-600D NXP TRIAC zeichnet sich durch eine Reihe von Schlüsseleigenschaften aus, die ihn zu einer ausgezeichneten Wahl für anspruchsvolle technische Projekte machen:
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 600 V ist er für den Einsatz in den meisten Netzspannungsbereichen konzipiert.
- Hoher Strombelastbarkeit: Ein kontinuierlicher Strom von 8 A ermöglicht die Ansteuerung von mittelschweren bis schweren Lasten.
- Geringer Gate-Strom: Erfordert nur einen geringen Strom am Gate-Anschluss zur Zündung, was die Ansteuerung vereinfacht und den Energieverbrauch reduziert.
- Schnelle Schaltzeiten: Ermöglicht eine präzise Phasenanschnittsteuerung für eine feine Regelung der Leistung.
- Robuste Bauform: Das SOT-428 Gehäuse bietet eine gute Wärmeableitung und mechanische Stabilität.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für eine lange Lebensdauer.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung/Wert |
|---|---|
| Hersteller | NXP Semiconductors |
| Bauteiltyp | TRIAC |
| Modellbezeichnung | BT 137S-600D |
| Maximale Sperrspannung (VDRM) | 600 V |
| Durchlassstrom (IT(RMS)) | 8 A |
| Gehäuseform | SOT-428 (TO-263) |
| Gate-Triggerstrom (IGT) | Typischerweise < 25 mA (anwendungsabhängig, genaue Werte im Datenblatt) |
| Haltestrom (IH) | Typischerweise < 30 mA (anwendungsabhängig, genaue Werte im Datenblatt) |
| Betriebstemperaturbereich | -40 °C bis +125 °C (typisch, genaue Werte im Datenblatt) |
| Anwendungsschwerpunkte | AC-Leistungssteuerung, Phasenanschnittsteuerung, Motorsteuerung, Dimmregelung |
| Material & Haptik (Gehäuse) | Hochleistungskunststoff-Gehäuse (z.B. Epoxidharz), geeignet für thermische Beanspruchung und elektrische Isolation. Die Pins sind typischerweise verzinnt für gute Lötbarkeit. |
| Design-Merkmale | Der SOT-428 (TO-263) Formfaktor ist für Surface Mount Technologie (SMT) optimiert und ermöglicht eine effiziente Integration auf Leiterplatten mit erhöhten Leistungsanforderungen. Der Aufbau des TRIACs gewährleistet eine schnelle Zündung und zuverlässiges Ausschalten. |
| Qualitätsstandard | Gefertigt unter Einhaltung hoher Qualitäts- und Zuverlässigkeitsstandards der Halbleiterindustrie, was eine gleichbleibende Performance über viele Zyklen hinweg sicherstellt. |
| Einsatzmöglichkeiten (Erweitert) | Konzipiert für den Einsatz in Geräten, bei denen eine langlebige und stabile Wechselstromregelung unerlässlich ist. Dies umfasst industrielle Steuerungen, professionelle Haushaltsgeräte und anspruchsvolle Automatisierungslösungen. |
Fortgeschrittene Steuerung mit Phasenanschnitt
Der BT 137S-600D NXP TRIAC ermöglicht eine äußerst präzise Leistungsregelung durch die Methode der Phasenanschnittsteuerung. Bei dieser Technik wird der Stromfluss in jedem Halbzyklus der Wechselspannung zu einem bestimmten Zeitpunkt gezündet. Durch die Variation dieses Zündzeitpunkts kann die effektive Leistung, die an die Last geliefert wird, stufenlos gesteuert werden. Dies ist besonders vorteilhaft für Anwendungen, bei denen eine sanfte Leistungsanpassung erforderlich ist, wie z.B. die Drehzahlregelung von Motoren oder die Helligkeitsanpassung von Beleuchtung. Die Fähigkeit des TRIACs, den Stromfluss schnell und zuverlässig zu schalten, minimiert Schaltverluste und erhöht die Effizienz des Gesamtsystems.
Wichtigkeit der Gehäuseform SOT-428
Das SOT-428 (Small Outline Transistor-428) Gehäuse, auch bekannt als TO-263, ist eine gängige Form für Leistungshalbleiterbauteile, die für die Oberflächenmontage (SMT) auf Leiterplatten ausgelegt sind. Dieses Gehäuse bietet mehrere Vorteile: Es ermöglicht eine gute Wärmeableitung, was für Bauteile, die hohe Ströme schalten, entscheidend ist, um Überhitzung und Ausfälle zu vermeiden. Die kompakte Bauform erleichtert die Integration in moderne, platzsparende Elektronikdesigns. Die Lötbarkeit der Anschlüsse ist ebenfalls optimiert, was eine zuverlässige Verbindung auf der Platine gewährleistet. Die Robustheit des Gehäuses schützt den empfindlichen Halbleiterkern vor mechanischen Einflüssen und Umwelteinflüssen.
NXP – Ein Name für Zuverlässigkeit in der Halbleitertechnologie
NXP Semiconductors ist ein weltweit führender Anbieter von Halbleiterlösungen. Die Produkte von NXP stehen für höchste Qualität, Zuverlässigkeit und innovative Technologie. Bei der Auswahl des BT 137S-600D NXP TRIAC profitieren Sie von der jahrzehntelangen Erfahrung und dem tiefen technischen Know-how dieses renommierten Herstellers. Dies bedeutet für Sie: Ein Bauteil, auf das Sie sich verlassen können, das den Industriestandards entspricht und eine lange und störungsfreie Funktion Ihrer Schaltungen sicherstellt. Die Einhaltung strenger Fertigungsprozesse und Qualitätskontrollen durch NXP minimiert das Risiko von Bauteilausfällen und gewährleistet eine konsistente Performance über alle produzierten Einheiten hinweg.
Anwendungsbeispiele und praktische Überlegungen
Beim Einsatz des BT 137S-600D NXP TRIAC ist es wichtig, die Umgebungstemperatur und die thermische Anbindung zu berücksichtigen. Das SOT-428-Gehäuse kann mit einem Kühlkörper verbunden werden, um die Wärmeableitung zu verbessern und die maximale Strombelastbarkeit zu erhöhen, insbesondere bei Dauerbetrieb oder hohen Umgebungstemperaturen. Die Ansteuerung des TRIACs erfolgt über den Gate-Anschluss und wird üblicherweise durch einen AC-Optokoppler oder einen weiteren kleinen Transistor realisiert, um eine galvanische Trennung und einen sicheren Betrieb zu gewährleisten. Achten Sie stets auf die genauen Spezifikationen im zugehörigen Datenblatt des Herstellers, insbesondere bezüglich Triggerstrom, Haltestrom und maximal zulässiger Spannungen, um eine optimale und sichere Funktion zu gewährleisten.
FAQ – Häufig gestellte Fragen zu BT 137S-600D NXP – TRIAC, 600 V, 8 A, SOT-428
Kann der BT 137S-600D NXP TRIAC auch für Gleichstrom (DC) verwendet werden?
Nein, ein TRIAC ist speziell für die Steuerung von Wechselstrom (AC) konzipiert. Er leitet Strom in beide Richtungen, sobald er gezündet ist, und schaltet ab, wenn der Strom unter den Haltestrom fällt. Für Gleichstromsteuerungen sind andere Halbleiterbauteile wie Transistoren oder MOSFETs besser geeignet.
Welche Art von Lasten kann mit dem BT 137S-600D NXP TRIAC gesteuert werden?
Der TRIAC kann eine Vielzahl von AC-Lasten steuern, darunter ohmsche Lasten wie Heizwiderstände und Glühlampen, sowie induktive Lasten wie AC-Motoren. Bei induktiven Lasten ist jedoch oft eine zusätzliche Schutzbeschaltung (z.B. eine snubber-Schaltung) erforderlich, um Spannungsspitzen beim Ausschalten zu kompensieren und die Zuverlässigkeit des TRIACs zu erhöhen.
Wie wird der BT 137S-600D NXP TRIAC angesteuert?
Die Ansteuerung erfolgt über den Gate-Anschluss. Ein kurzer Stromimpuls am Gate, wenn die Hauptanschlüsse (MT1 und MT2) eine entsprechende Spannung aufweisen, zündet den TRIAC und schaltet ihn durch. Dies kann beispielsweise durch einen Mikrocontroller über einen Optokoppler oder eine Treiberschaltung realisiert werden.
Benötigt der BT 137S-600D NXP TRIAC eine Kühlung?
Bei geringen Lastströmen und niedrigen Umgebungstemperaturen ist möglicherweise keine zusätzliche Kühlung erforderlich. Da der TRIAC jedoch bis zu 8 A schalten kann, wird für den Dauerbetrieb, insbesondere bei höheren Strömen oder Temperaturen, die Verwendung eines Kühlkörpers dringend empfohlen, um die thermische Belastung zu reduzieren und die Lebensdauer des Bauteils zu gewährleisten.
Was bedeutet die Angabe „600 V“ bei der Sperrspannung?
Die Angabe von 600 V bezieht sich auf die maximale Sperrspannung (VDRM – Peak Repetitive Off-State Voltage). Dies ist die höchste Wechselspannung, die der TRIAC in ausgeschaltetem Zustand sicher sperren kann, ohne dass es zu einem unkontrollierten Durchbruch kommt. Für den sicheren Betrieb sollte die maximale Netzspannung im System deutlich unter diesem Wert liegen, um Sicherheitsmargen zu gewährleisten.
Ist der BT 137S-600D NXP TRIAC für Dimmer im Haushalt geeignet?
Ja, der BT 137S-600D NXP TRIAC ist aufgrund seiner Fähigkeit zur Phasenanschnittsteuerung und seiner Nennwerte von 600 V und 8 A sehr gut für die Konstruktion von Leistungsdimmern für ohmsche Lasten wie Glühlampen und Halogenstrahler geeignet. Bei der Ansteuerung von LEDs ist zu beachten, dass spezielle dimmbare LED-Treiber oder eine sorgfältig ausgelegte Schaltung mit dem TRIAC erforderlich sind.
Wo finde ich das detaillierte Datenblatt für den BT 137S-600D NXP TRIAC?
Das detaillierte technische Datenblatt für den BT 137S-600D NXP TRIAC ist direkt auf der Website des Herstellers NXP Semiconductors verfügbar oder kann über spezialisierte Elektronik-Distributoren bezogen werden. Dort finden Sie umfassende Informationen zu allen elektrischen und thermischen Eigenschaften, Schaltcharakteristiken und Anwendungsrichtlinien.
