BSP 250 NXP – Ihr Leistungsstarker P-Kanal MOSFET für Anspruchsvolle Anwendungen
Wenn Sie nach einer zuverlässigen und effizienten Lösung für das Schalten und Verstärken in Ihren Elektronikprojekten suchen, ist der BSP 250 NXP – ein P-Kanal MOSFET im SOT-223 Gehäuse – die ideale Wahl. Dieses Bauteil wurde speziell entwickelt, um die Anforderungen moderner Schaltungen zu erfüllen, bei denen präzise Kontrolle und hohe Leistungsdichte gefragt sind. Es ist perfekt für Hobbyelektroniker, Ingenieure in der Prototypenentwicklung und Hersteller von Kleingeräten, die auf bewährte Komponenten setzen.
Überlegene Leistung und Effizienz: Der BSP 250 NXP im Detail
Der BSP 250 NXP setzt sich von Standardlösungen durch seine optimierte Performance ab. Mit einer Nennspannung von 30 V und einem Dauerstrom von 3 A bietet er eine solide Reserve für viele Anwendungen. Seine geringe Durchlassspannung (RDS(on)) minimiert Energieverluste und reduziert somit die Wärmeentwicklung, was zu einer höheren Gesamteffizienz und einer längeren Lebensdauer des Gesamtsystems führt. Diese Eigenschaft ist entscheidend in batteriebetriebenen Geräten oder Anwendungen mit engen thermischen Budgets. Die Integration in das kompakte SOT-223-Gehäuse ermöglicht zudem eine hohe Packungsdichte auf der Leiterplatte, ein wichtiger Faktor im modernen Gerätedesign.
Anwendungsbereiche des BSP 250 NXP
Der BSP 250 NXP ist ein vielseitiger P-Kanal MOSFET, der sich für eine breite Palette von Schalt- und Steuerungungsaufgaben eignet:
- Lastschalten: Ideal zum Ein- und Ausschalten von Verbrauchern wie Motoren, Relais oder LEDs.
- Stromversorgungsmanagement: Effiziente Steuerung von Spannungsschienen und Batteriestromkreisen.
- Low-Side und High-Side Switching: Flexibel einsetzbar, je nach Schaltungsdesign.
- Schutzschaltungen: Zum Implementieren von Überstrom- oder Verpolungsschutz.
- Signalverarbeitung: Als aktives Bauelement in analogen und digitalen Schaltungen.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | P-Kanal MOSFET |
| Hersteller | NXP Semiconductors |
| Gehäusetyp | SOT-223 |
| Maximale Drain-Source-Spannung (VDS) | 30 V |
| Dauerhafter Drain-Strom (ID) bei 25°C | 3 A |
| Maximale Verlustleistung (Ptot) bei 25°C | 1,65 W |
| Gate-Source-Schwellenspannung (VGS(th)) | Typischerweise im Bereich von 1 V bis 2.5 V (spezifische Werte variieren je nach Charge und sind dem Datenblatt zu entnehmen) |
| RDS(on) (Drain-Source-Widerstand in eingeschaltetem Zustand) | Gering, optimiert für Effizienz (spezifische Werte dem Datenblatt entnehmen, typischerweise im niedrigen mΩ-Bereich bei angelegter Gate-Spannung) |
| Gate-Charge (QG) | Optimiert für schnelle Schaltzeiten und geringe Ansteuerspannung (Datenblatt konsultieren für präzise Werte) |
| Betriebstemperaturbereich | Breiter Bereich, geeignet für industrielle Umgebungen (spezifische Grenzen dem Datenblatt entnehmen) |
Vorteile des BSP 250 NXP auf einen Blick
- Hohe Effizienz: Minimale Leistungsverluste dank niedrigem RDS(on).
- Kompakte Bauform: Das SOT-223-Gehäuse spart Platz auf der Leiterplatte.
- Zuverlässigkeit: Gefertigt von NXP, einem führenden Halbleiterhersteller.
- Vielseitigkeit: Geeignet für diverse Schalt- und Steuerungungsaufgaben.
- Gute thermische Eigenschaften: Hohe Verlustleistung für seine Größe.
- Schnelle Schaltzeiten: Ermöglicht den Einsatz in modernen, dynamischen Schaltungen.
Technische Tiefe: Verstehen der MOSFET-Charakteristik
Der BSP 250 NXP gehört zur Familie der P-Kanal MOSFETs. Dies bedeutet, dass der Stromfluss zwischen Source und Drain primär durch das Anlegen einer negativen Spannung an das Gate relativ zur Source gesteuert wird. Für das Einschalten des MOSFETs (Leitung) muss die Gate-Source-Spannung (VGS) negativer als die Schwellenspannung (VGS(th)) sein. Je negativer die VGS, desto geringer ist der Drain-Source-Widerstand (RDS(on)) und desto höher der maximal zulässige Drain-Strom (ID). Die spezifische Nennspannung von 30 V macht ihn ideal für Anwendungen, die mit Spannungen bis zu diesem Niveau arbeiten, ohne dabei auf Sicherheitsmargen zu verzichten. Die Verlustleistung von 1,65 W ist ein wichtiger Indikator für die Fähigkeit des Bauteils, unter Last Wärme abzuleiten. In Kombination mit einem geeigneten Layout auf der Leiterplatte, das eine effiziente Wärmeabfuhr unterstützt, können diese Werte auch über längere Zeiträume sicher betrieben werden.

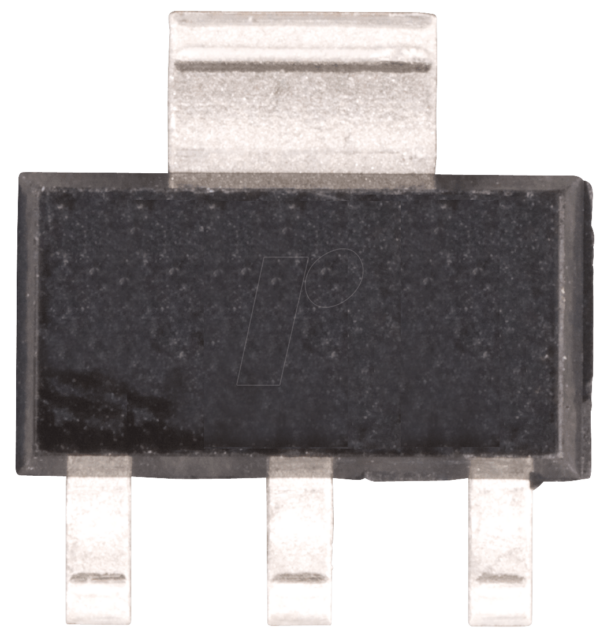

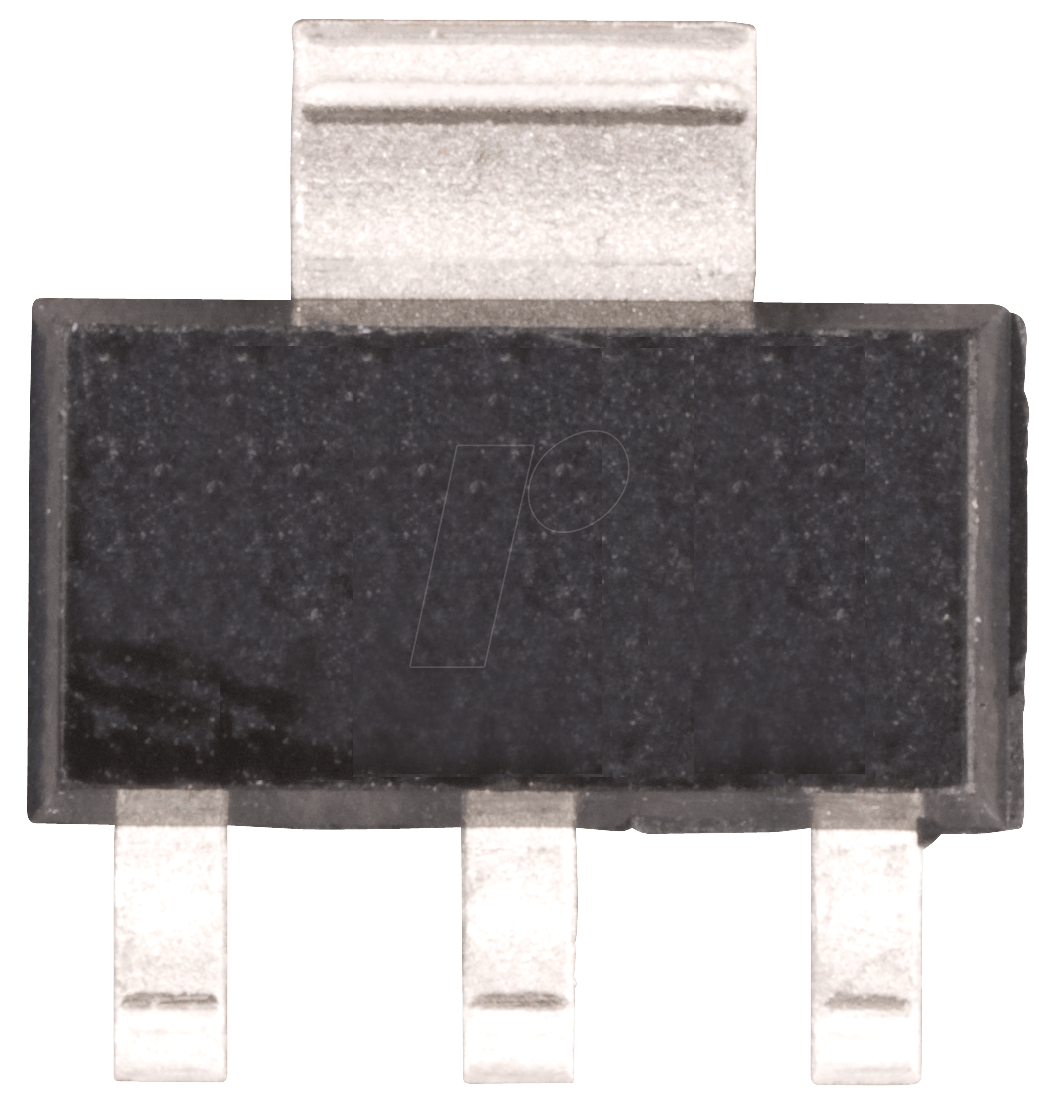

Präzision im Design: Das SOT-223-Gehäuse
Das SOT-223 (Small Outline Transistor) Gehäuse ist eine weit verbreitete Oberflächenmontage-Technologie, die sich durch ihre geringe Größe und gute thermische Anbindung auszeichnet. Es bietet drei Anschlüsse (Gate, Drain, Source) und ist mit einem größeren Kühlkörper auf der Rückseite ausgestattet, der dazu beiträgt, die Wärme vom Halbleiter-Chip abzuleiten. Diese Bauform ist ideal für Anwendungen, bei denen Platz auf der Leiterplatte begrenzt ist, wie beispielsweise in Smartphones, tragbaren Geräten oder kompakten Industrieautomatisierungssystemen. Die präzise Platzierung und Lötbarkeit auf Standard-SMD-Bestückungslinien sind weitere Vorteile dieses Gehäusetyps.
FAQ – Häufig gestellte Fragen zu BSP 250 NXP – MOSFET, P-CH, SOT-223, 30 V, 3 A, 1,65 W
Was genau ist ein P-Kanal MOSFET und wofür wird er verwendet?
Ein P-Kanal MOSFET ist ein Halbleiterbauelement, das zum Schalten oder Verstärken von elektrischen Signalen verwendet wird. Im Gegensatz zu N-Kanal MOSFETs leitet ein P-Kanal MOSFET Strom, wenn eine negative Spannung an das Gate angelegt wird. Sie sind besonders nützlich für High-Side-Schaltanwendungen, bei denen der Schalter zwischen der positiven Stromquelle und der Last platziert wird.
Ist der BSP 250 NXP für den Einsatz in batteriebetriebenen Geräten geeignet?
Ja, der BSP 250 NXP ist aufgrund seiner hohen Effizienz und der Fähigkeit, Energieverluste zu minimieren, sehr gut für batteriebetriebene Geräte geeignet. Die geringe Durchlassspannung (RDS(on)) sorgt dafür, dass weniger Energie als Wärme verloren geht, was die Laufzeit von Akkus verlängert.
Welche maximale Spannung kann der BSP 250 NXP schalten?
Der BSP 250 NXP kann eine maximale Drain-Source-Spannung von 30 V sicher schalten. Es ist wichtig, dass die Betriebsspannung immer unter diesem Wert liegt, um eine Beschädigung des Bauteils zu vermeiden.
Kann der BSP 250 NXP kontinuierlich 3 Ampere schalten?
Der BSP 250 NXP ist für einen Dauerstrom von 3 Ampere bei 25°C ausgelegt. Bei höheren Umgebungstemperaturen oder wenn der MOSFET in einem wärmeren Umfeld arbeitet, kann der zulässige Dauerstrom aufgrund der Verlustleistung und der daraus resultierenden Erwärmung reduziert werden. Es ist ratsam, das Datenblatt für genaue Angaben zur Stromtragfähigkeit unter verschiedenen Temperaturbedingungen zu konsultieren.
Was bedeutet „P-CH“ in der Produktbezeichnung?
„P-CH“ steht für P-Kanal und kennzeichnet die Art des MOSFETs. Es beschreibt, dass der Stromfluss durch Löcher (positive Ladungsträger) gesteuert wird und das Bauteil typischerweise durch eine negative Gate-Source-Spannung eingeschaltet wird.
Wie kann die Wärmeableitung des SOT-223-Gehäuses optimiert werden?
Um die Wärmeableitung des SOT-223-Gehäuses zu optimieren, ist ein gutes Leiterplattendesign entscheidend. Dies beinhaltet die Verwendung ausreichend großer Kupferflächen auf der Leiterplatte, die mit den Anschlüssen des MOSFETs verbunden sind, insbesondere mit dem Drain-Anschluss und der Rückseite des Gehäuses, um als Kühlkörper zu dienen. Eine gute Belüftung der Baugruppe ist ebenfalls vorteilhaft.
Ist der BSP 250 NXP für Hochfrequenzanwendungen geeignet?
Der BSP 250 NXP ist für allgemeine Schalt- und Steuerungungsanwendungen konzipiert. Die Eignung für Hochfrequenzanwendungen hängt von spezifischen Parametern wie Gate-Kapazitäten und Schaltgeschwindigkeiten ab, die im Datenblatt detailliert beschrieben sind. Für extrem schnelle Hochfrequenzschaltungen können spezialisierte MOSFETs mit optimierten Parametern erforderlich sein.
