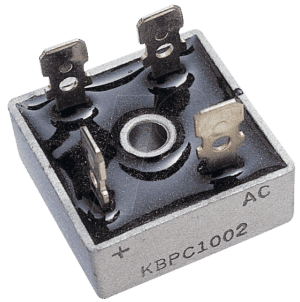

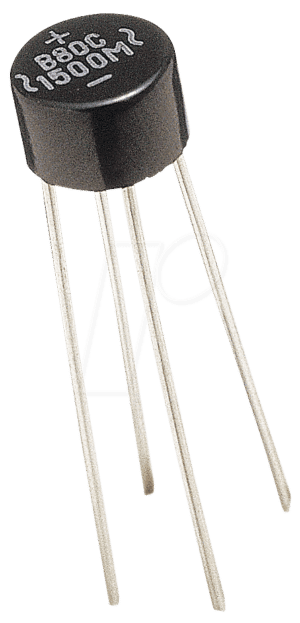

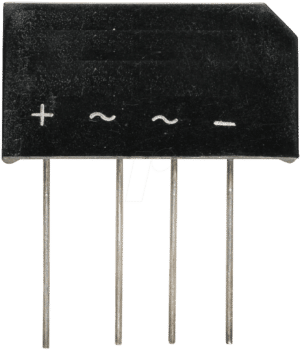

Brückengleichrichter: Ihre Schlüsselkomponente für effiziente Stromwandlung
In der Welt der Elektronik und Elektrotechnik ist die präzise Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) eine grundlegende Anforderung. Unsere sorgfältig kuratierte Auswahl an Brückengleichrichtern bei Lan.de bietet Ihnen eine umfassende Palette an Lösungen, die speziell auf die Bedürfnisse von professionellen Anwendern, Hobby-Elektronikern und industriellen Applikationen zugeschnitten sind. Ob Sie ein Netzteil für anspruchsvolle Audio-Systeme, eine stabile Stromversorgung für Laborexperimente oder eine robuste Gleichrichtung für industrielle Steuerungen benötigen – hier finden Sie das passende Bauteil, das höchste Effizienz und Zuverlässigkeit garantiert.
Warum Brückengleichrichter unverzichtbar sind
Brückengleichrichter, auch bekannt als Graetz-Schaltung, stellen eine der gängigsten und effizientesten Methoden dar, um den negativen Teil einer Wechselspannung zu eliminieren und somit eine unidirektionale Stromflussrichtung zu erzeugen. Im Gegensatz zu Halbbrückengleichrichtern, die nur eine Halbwelle des Wechselstroms nutzen, verarbeiten Brückengleichrichter beide Halbwellen. Dies führt zu einer doppelt so hohen Ausgangsfrequenz des pulsierenden Gleichstroms, was die nachgeschaltete Filterung erheblich vereinfacht und die Welligkeit reduziert. Diese Eigenschaft macht sie zu einer bevorzugten Wahl für Anwendungen, bei denen eine möglichst geglättete Gleichspannung benötigt wird, wie beispielsweise in Schaltnetzteilen, Ladegeräten, Spannungsreglerschaltungen und vielen weiteren elektronischen Geräten.
Worauf Sie beim Kauf von Brückengleichrichtern achten sollten
Die Auswahl des richtigen Brückengleichrichters ist entscheidend für die Leistung und Langlebigkeit Ihrer Schaltung. Berücksichtigen Sie folgende wichtige Kriterien:
- Maximaler Durchlassstrom (IF): Dies gibt den maximal zulässigen Dauerstrom an, den der Gleichrichter in Durchlassrichtung verarbeiten kann. Wählen Sie einen Wert, der deutlich über dem erwarteten Betriebsstrom liegt, um eine Überlastung und frühzeitigen Ausfall zu vermeiden. Faustregel: Mindestens 50% Puffer einplanen.
- Sperrspannung (VRRM – Peak Repetitive Reverse Voltage): Diese Angabe bezeichnet die maximal zulässige Spitzensperrspannung, die der Gleichrichter ohne Durchbruch in Sperrrichtung aushalten muss. Achten Sie auf die höchste Spannungsspitze, die in Ihrer Schaltung auftreten kann, insbesondere bei induktiven Lasten.
- Durchlassspannungsabfall (VF): Bei jedem Brückengleichrichter tritt ein Spannungsabfall auf, der mit dem durchfließenden Strom ansteigt. Dieser Verlust wird in Wärme umgewandelt und reduziert die Effizienz. Schottky-Gleichrichter weisen hier typischerweise niedrigere Werte auf als Standard-Silizium-Gleichrichter, was sie für Niederspannungsanwendungen und energiesparende Designs interessant macht.
- Gehäusetyp und thermische Eigenschaften: Brückengleichrichter entwickeln Wärme, insbesondere bei hohen Strömen. Achten Sie auf passende Gehäuse (z.B. TO-220, TO-3P, oder industrielle Module mit Schraubanschluss), die eine ausreichende Wärmeableitung ermöglichen. Oft ist die Verwendung eines Kühlkörpers unerlässlich.
- Hersteller und Qualität: Renommierte Hersteller wie ON Semiconductor, Vishay, Infineon oder Diodes Incorporated stehen für hohe Qualitätsstandards und Zuverlässigkeit.
- Spezielle Eigenschaften: Einige Brückengleichrichter verfügen über integrierte Freilaufdioden oder sind für hohe Frequenzen ausgelegt (z.B. für SMPS-Anwendungen).
- Normen und Zertifizierungen: Für industrielle Anwendungen sind oft Zertifizierungen nach relevanten Normen (z.B. UL, CE) wichtig.
Vergleichstabelle: Typen von Brückengleichrichtern
| Kriterium | Standard-Silizium-Brückengleichrichter | Schottky-Brückengleichrichter | Hochstrom-Brückenmodule |
|---|---|---|---|
| Anwendungsbereiche | Allgemeine Netzteile, Niedrigfrequenz-Gleichrichtung, kostensensitive Designs | Niederspannungsanwendungen, Schaltnetzteile (SMPS), hohe Effizienz gefordert, schnelle Schaltfrequenzen | Industrielle Stromversorgungen, Leistungselektronik, Frequenzumrichter, Schweißgeräte |
| Durchlassspannungsabfall (VF) | Höher (ca. 0.7V – 1.2V pro Diode) | Niedriger (ca. 0.3V – 0.7V pro Diode) | Variabel, oft optimiert für hohe Ströme, ggf. integrierte Kühlung |
| Schaltgeschwindigkeit | Moderater | Sehr schnell | Variabel, oft für DC-Anwendungen optimiert |
| Maximaler Strom (IF) | Von wenigen Ampere bis zu mehreren Dutzend Ampere | Von wenigen Ampere bis zu mehreren Dutzend Ampere | Von mehreren zehn bis zu mehreren hundert Ampere |
| Typische Sperrspannung (VRRM) | Bis zu 1000V und höher | Bis zu mehreren hundert Volt | Bis zu 1000V und höher |
| Effizienz | Gut, aber durch höheren VF limitiert | Sehr gut, geringere Verluste | Hochentwickelt, oft mit optimierter Verlustleistung |
| Wärmeentwicklung | Potenziell höher bei niedriger Effizienz | Geringer bei vergleichbaren Strömen | Kann erheblich sein, erfordert robuste Kühlmaßnahmen |
Auswahlkriterien nach Anwendungsfall
Die Entscheidung für einen bestimmten Brückengleichrichter hängt maßgeblich von den spezifischen Anforderungen Ihrer Applikation ab. Für kostengünstige Universallösungen, die nicht auf maximale Effizienz getrimmt sind, eignen sich Standard-Silizium-Brückengleichrichter. Diese bieten eine gute Balance aus Preis und Leistung für viele alltägliche Anwendungen wie einfache Netzteile für Hobbyprojekte oder kleinere Haushaltsgeräte.
Wenn Energieeffizienz und geringe Wärmeentwicklung im Vordergrund stehen, sind Schottky-Brückengleichrichter die erste Wahl. Ihr geringerer Spannungsabfall reduziert Leistungsverluste und ermöglicht kompaktere Designs, da weniger aufwendige Kühlkörper benötigt werden. Sie sind ideal für batteriebetriebene Geräte, Niedervoltanwendungen und energiebewusste Schaltnetzteile.
Für industrielle Anwendungen, bei denen sehr hohe Ströme verarbeitet werden müssen, kommen speziell entwickelte Hochstrom-Brückenmodule zum Einsatz. Diese sind oft als kompakte Einheiten mit integrierten Kühlflächen konzipiert und ermöglichen die Gleichrichtung von Leistungen im Kilowatt-Bereich. Hierbei sind Faktoren wie die thermische Anbindung an das Gehäuse und die Zuverlässigkeit unter extremen Bedingungen von größter Bedeutung. Marken wie Semikron oder IXYS sind hier oft anzutreffen.
Technologische Fortschritte und zukünftige Trends
Die Entwicklung im Bereich der Halbleitertechnologie schreitet stetig voran. Neue Materialien wie Siliziumkarbid (SiC) und Galliumnitrid (GaN) versprechen noch höhere Wirkungsgrade, verbesserte thermische Eigenschaften und schnellere Schaltgeschwindigkeiten für zukünftige Gleichrichterlösungen. Diese Technologien ermöglichen kleinere Bauformen, höhere Leistungsdichten und eine Reduzierung des Energieverbrauchs, was insbesondere für Leistungselektronik und mobile Anwendungen von großer Bedeutung ist.
Ein weiterer wichtiger Aspekt ist die zunehmende Miniaturisierung. Brückengleichrichter werden immer kleiner und leistungsfähiger, was den Einbau in immer kleinere und dichter bestückte elektronische Geräte ermöglicht. Gleichzeitig wächst die Nachfrage nach integrierten Lösungen, bei denen der Gleichrichter als Teil eines größeren Moduls oder Chips für spezifische Funktionen konzipiert ist.
FAQ – Häufig gestellte Fragen zu Brückengleichrichter
Was ist der Unterschied zwischen einem Brückengleichrichter und einem Halbbrückengleichrichter?
Ein Halbbrückengleichrichter nutzt nur eine Halbwelle des Wechselstroms, was zu einem pulsierenden Gleichstrom mit doppelter Frequenz der Netzfrequenz führt. Ein Brückengleichrichter hingegen nutzt beide Halbwellen des Wechselstroms, was zu einem pulsierenden Gleichstrom mit doppelter Frequenz und höherer Effizienz führt. Dies vereinfacht die nachgeschaltete Filterung erheblich.
Wann sollte ich einen Schottky-Gleichrichter anstelle eines Silizium-Gleichrichters verwenden?
Schottky-Gleichrichter sind aufgrund ihres deutlich geringeren Spannungsabfalls (VF) und ihrer schnellen Schaltzeiten ideal für Anwendungen, bei denen Energieeffizienz und geringe Wärmeentwicklung entscheidend sind. Dies ist besonders bei Niedervolt-Anwendungen und Schaltnetzteilen von Vorteil. Standard-Silizium-Gleichrichter sind oft eine kostengünstigere Alternative für weniger anspruchsvolle Einsatzzwecke.
Muss ich bei jedem Brückengleichrichter einen Kühlkörper verwenden?
Die Notwendigkeit eines Kühlkörpers hängt vom maximalen Durchlassstrom und dem Spannungsabfall des Brückengleichrichters ab. Bei höheren Strömen und größeren Spannungsabfällen entstehen mehr Verlustleistung in Form von Wärme. Wenn die im Datenblatt angegebene maximale Betriebstemperatur überschritten werden könnte, ist die Verwendung eines Kühlkörpers unerlässlich, um eine Beschädigung des Bauteils und eine Verkürzung seiner Lebensdauer zu vermeiden.
Was bedeutet die Angabe „VRRM“ bei Brückengleichrichtern?
VRRM steht für „Peak Repetitive Reverse Voltage“ und bezeichnet die maximal zulässige Spitzensperrspannung, die der Brückengleichrichter wiederholt ohne Durchbruch aushalten kann. Dies ist ein kritischer Parameter, der sicherstellt, dass der Gleichrichter der auftretenden Spannung im Sperrzustand standhält.
Wie wähle ich die richtige Sperrspannung (VRRM) für meine Anwendung aus?
Sie müssen die höchste Spitzenspannung in Ihrer Schaltung im Sperrzustand berücksichtigen. Dies ist oft die doppelte Spitzenspannung der Eingangswechselspannung, plus ein Sicherheitsfaktor für transiente Spannungsspitzen, die durch Schaltvorgänge oder Laständerungen entstehen können. Ein Sicherheitsfaktor von 20-50% ist üblich.
Was sind die Vorteile von Brückenmodulen gegenüber einzelnen Dioden?
Brückenmodule integrieren mehrere Dioden in einem einzigen Gehäuse und bieten oft höhere Stromtragfähigkeiten sowie verbesserte thermische Eigenschaften durch integrierte Kühlflächen. Sie vereinfachen die Schaltung durch weniger Verdrahtungspunkte und sind für Hochstromanwendungen optimiert. Dies führt zu kompakteren und zuverlässigeren Designs.
Welche Rolle spielen Freilaufdioden in Brückengleichrichtern?
Einige Brückengleichrichter-Module können integrierte Freilaufdioden enthalten. Diese Dioden sind wichtig, um Spannungsspitzen abzuleiten, die beim Abschalten induktiver Lasten (z.B. Motoren, Relais) entstehen. Sie schützen den Brückengleichrichter und andere Komponenten vor diesen schädlichen Überspannungen und gewährleisten einen stabilen Betrieb.
