Brandschutzschalter: Maximale Sicherheit für Ihre Elektroinstallation
In unserem Sortiment finden Sie eine umfassende Auswahl an Brandschutzschaltern, die darauf ausgelegt sind, Ihre elektrischen Anlagen wirksam vor den verheerenden Folgen eines Brandes zu schützen. Ob für den privaten Wohnbereich, anspruchsvolle gewerbliche Installationen oder industrielle Anwendungen – wir bieten Ihnen hochzuverlässige Lösungen, die den neuesten Sicherheitsstandards entsprechen. Unsere Kategorie wurde sorgfältig zusammengestellt, um Elektrikern, Planern und anspruchsvollen Endverbrauchern die bestmögliche Orientierung und Auswahlmöglischkeiten zu bieten.
Worauf Sie beim Kauf von Brandschutzschaltern achten müssen
Die Auswahl des richtigen Brandschutzschalters ist eine Entscheidung, die maßgeblich zur Sicherheit Ihrer Elektroinstallation beiträgt. Kunden sollten beim Kauf auf folgende Kernkriterien achten:
- Schutzfunktion: Stellen Sie sicher, dass der Schalter den spezifischen Anforderungen Ihrer Installation gerecht wird. Dies beinhaltet den Schutz vor Überstrom (Kurzschluss und Überlast) sowie gegebenenfalls vor Fehlerlichtbögen (AFDD – Arc Fault Detection Devices).
- Nennstrom und Auslösestrom: Wählen Sie einen Schalter, dessen Nennstrom auf die zu schützenden Leitungen und Geräte abgestimmt ist. Der Auslösestrom muss so dimensioniert sein, dass er im Fehlerfall schnell und zuverlässig auslöst, ohne unnötigerweise bei normalen Betriebsstromspitzen anzusprechen.
- Polzahl: Die Polzahl des Schalters (z.B. 1-polig, 2-polig, 3-polig, 4-polig) muss der Anzahl der zu schaltenden Leiter (L, N) Ihrer Stromkreise entsprechen. Für Wechselstromkreise sind oft 2-polige Schalter erforderlich, die sowohl den Außenleiter als auch den Neutralleiter sicher trennen.
- Auslösecharakteristik: Je nach Anwendungsbereich sind verschiedene Auslösecharakteristiken (z.B. Typ B, C, D für Leitungsschutzschalter) relevant. Für den Brandschutz, insbesondere bei Geräten mit hohen Anlaufströmen, sind oft Typ C oder D erforderlich.
- Hersteller und Zertifizierungen: Renommierte Hersteller wie Siemens, ABB, Eaton oder Hager stehen für Qualität und Zuverlässigkeit. Achten Sie auf entsprechende Zertifizierungen nach nationalen und internationalen Normen (z.B. DIN VDE 0641, IEC 60898, IEC 61009 für FI/LS-Schalter).
- Zusatzfunktionen: Informieren Sie sich über Zusatzfunktionen wie integrierte Fehlerlichtbogen-Schutzfunktionen (AFDD) oder die Möglichkeit zur Fernsignalisierung und -steuerung.
- Umgebungsbedingungen: Berücksichtigen Sie die Umgebungsbedingungen, wie z.B. Temperatur, Luftfeuchtigkeit und mögliche Exposition gegenüber aggressiven Medien, und wählen Sie Schalter, die diesen Bedingungen standhalten.
Arten von Brandschutzschaltern und ihre Einsatzgebiete
Die Bandbreite an Brandschutzschaltern deckt unterschiedlichste Schutzbedürfnisse ab. Hier eine Übersicht der gängigsten Typen:
Leitungsschutzschalter (LS-Schalter)
Leitungsschutzschalter, auch Sicherungsautomaten genannt, sind das Standardmittel zum Schutz von Stromkreisen vor Überlast und Kurzschluss. Sie unterbrechen den Stromfluss automatisch, wenn der Strom einen vordefinierten Grenzwert überschreitet, was Überhitzung und damit Brandgefahr vorbeugt. Ihre Auslösecharakteristik (Typ B, C, D) bestimmt, bei welchem Stromwert sie auslösen, und ist entscheidend für den Einsatzbereich, von empfindlichen elektronischen Geräten (Typ B) bis hin zu Motoren mit hohen Anlaufströmen (Typ D).
Fehlerstrom-Schutzschalter (FI-Schalter / RCD)
FI-Schalter, auch Fehlerstromschutzschalter oder Residual Current Devices (RCDs) genannt, sind primär zum Schutz vor gefährlichen Körperströmen konzipiert. Sie erkennen Differenzen zwischen dem zu- und abfließenden Strom und schalten bei gefährlichen Fehlerströmen, die oft durch Isolationsfehler und damit Brandgefahr entstehen können, blitzschnell ab. FI-Schalter sind ein unverzichtbarer Bestandteil jeder modernen Elektroinstallation zur Erhöhung der Sicherheit.
FI-Schutzschalter mit integriertem Leitungsschutz (FI/LS-Schalter / RCBO)
Diese Kombinationsgeräte vereinen die Funktionen eines Fehlerstrom-Schutzschalters und eines Leitungsschutzschalters in einem einzigen Modul. FI/LS-Schalter bieten einen umfassenden Schutz vor Überlast, Kurzschluss und gefährlichen Körperströmen. Sie sind eine platzsparende und kosteneffiziente Lösung, besonders dort, wo einzelne Stromkreise einen doppelten Schutz erfordern. Die Normen wie die DIN VDE 0100-410 fordern für viele Installationen den Einsatz von FI/LS-Schaltern.

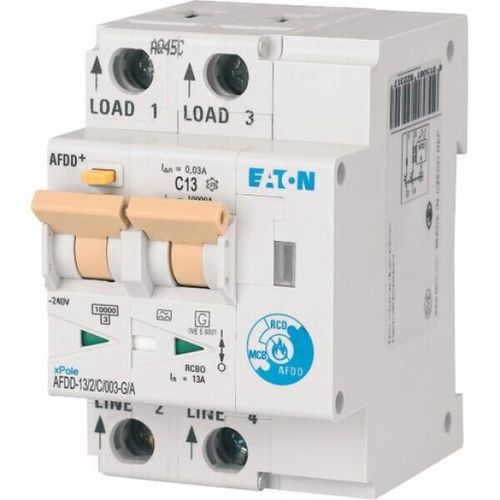

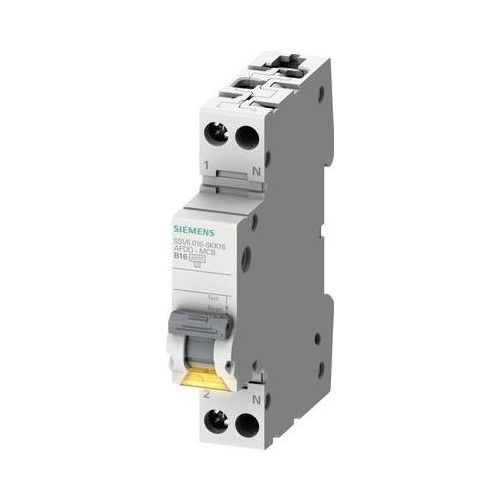

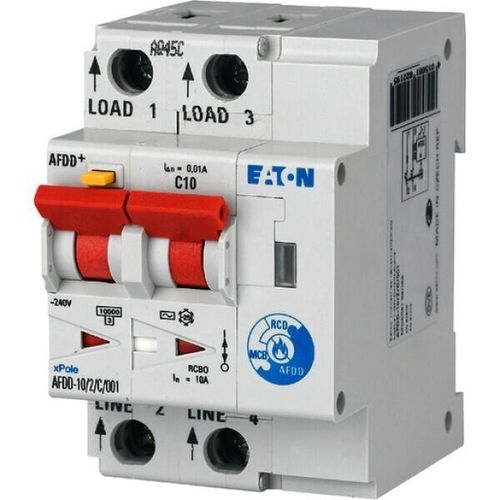

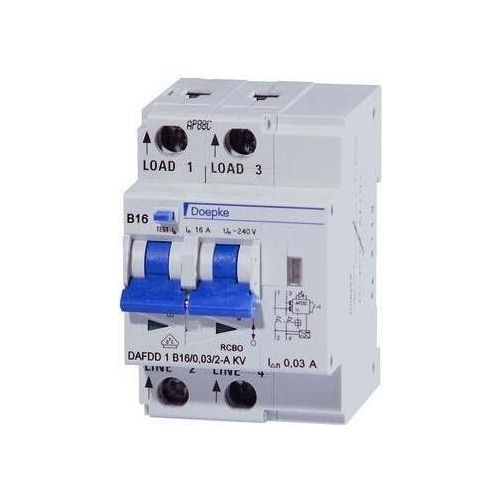

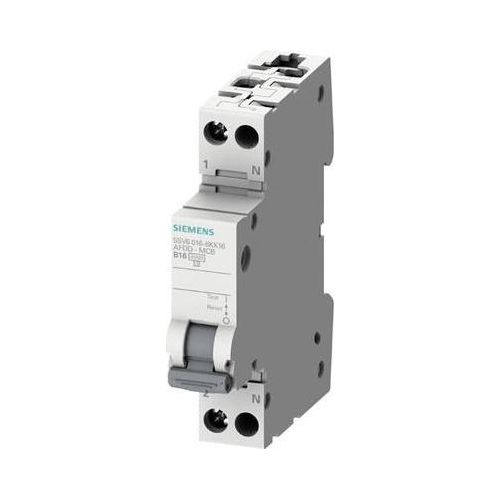

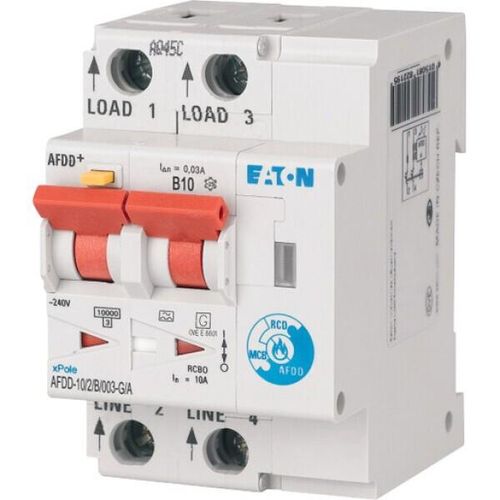

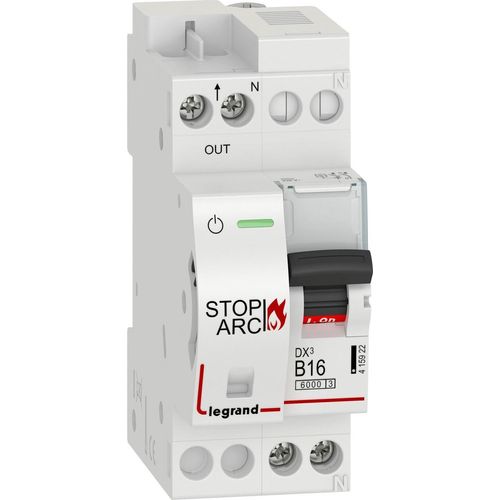

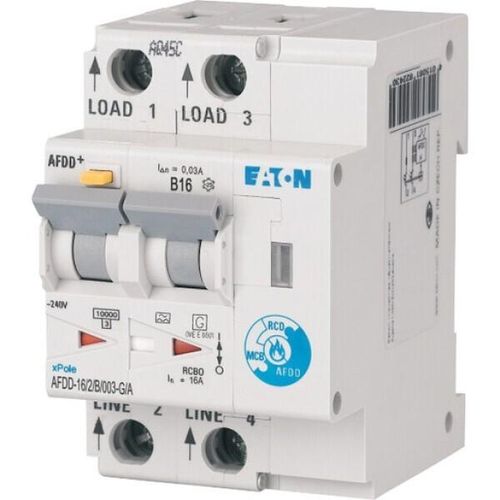

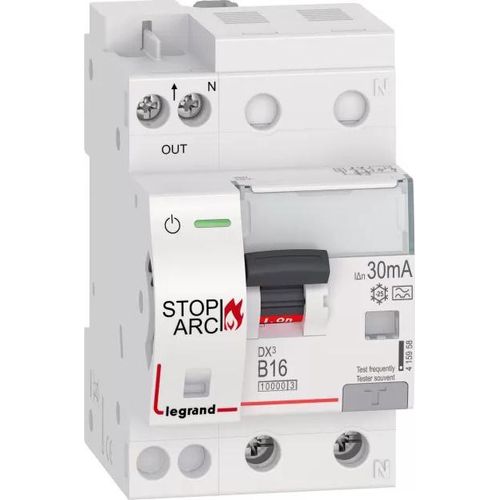

Fehlerlichtbogen-Schutzschalter (AFDD / RCBO Typ A/B mit AFDD-Funktion)
Fehlerlichtbögen sind eine der häufigsten Brandursachen in elektrischen Anlagen, verursacht durch beschädigte Kabelisolierungen oder schlechte Steckverbindungen. AFDDs (Arc Fault Detection Devices) sind speziell dafür entwickelt, solche gefährlichen Fehlerlichtbögen zu erkennen und zu unterbrechen, bevor sie einen Brand auslösen können. Sie bieten einen zusätzlichen Schutz, der über den Schutz durch herkömmliche LS- und FI-Schalter hinausgeht. Immer mehr Installationen, insbesondere in Wohngebäuden, werden gemäß neuerer Normen (z.B. DIN VDE 0100-420) mit AFDDs ausgestattet. Diese sind oft als FI/LS-Schalter mit AFDD-Funktion erhältlich.
Vergleichstabelle: Ausgewählte Brandschutzschalter-Typen
| Kriterium | Leitungsschutzschalter (LS-Schalter) | Fehlerstrom-Schutzschalter (FI-Schalter / RCD) | FI/LS-Schalter (RCBO) | Fehlerlichtbogen-Schutzschalter (AFDD) |
|---|---|---|---|---|
| Primärer Schutz | Überlast, Kurzschluss | Gefährliche Körperströme (durch Fehlerströme) | Überlast, Kurzschluss, Körperströme | Gefährliche Fehlerlichtbögen (seriell und parallel) |
| Zusätzlicher Brandschutz | Indirekt durch Verhinderung von Überhitzung | Durch schnelles Abschalten bei Isolationsfehlern | Kombinierter Schutz gegen multiple Fehlerarten | Direkter Schutz vor einer Hauptbrandursache |
| Normative Relevanz (Beispiele) | DIN VDE 0641, IEC 60898 | DIN VDE 0664-10, IEC 61008 | DIN VDE 0664-20, IEC 61009 | DIN VDE 0665-10, IEC 62606 (für reine AFDDs), IEC 61009-2-1 (für RCBOs mit AFDD) |
| Einsatzgebiete | Standardstromkreise in Wohn-, Gewerbe- und Industrie | Generell vorgeschrieben für Steckdosenstromkreise, Feuchträume, Bäder | Platzsparende Lösung für Stromkreise mit erhöhtem Sicherheitsbedarf | Besonders empfohlen für Wohnbereiche, Schlafzimmer, Kabelverteilungen, kritische Installationen |
| Komplexität der Detektion | Stromstärke (thermisch/magnetisch) | Stromdifferenz (IΔn) | Stromstärke und Stromdifferenz | Muster von Strom- und Spannungsverläufen |
| Bauform | Einbaumodul, Einzelmodul | Einbaumodul, Einzelmodul | Kompaktes Einbaumodul | Oft als Teil eines RCBOs, dedizierte AFDD-Module |
| Markenbeispiele | Siemens SENTRON, ABB S200, Eaton FAZ | Siemens SENTRON, ABB DS200, Eaton PF4 | Siemens SENTRON, ABB F200/DS200, Eaton PFL4 | Siemens AFDD, ABB FS200, Eaton PFA |
Normative Anforderungen und Sicherheitsstandards
Die Installation und Auswahl von Brandschutzschaltern unterliegt strengen nationalen und internationalen Normen, deren Einhaltung für die Sicherheit unerlässlich ist. In Deutschland sind insbesondere die VDE-Normen des Verbands der Elektrotechnik Elektronik Informationstechnik e.V. maßgeblich. Die DIN VDE 0100-Reihe, die die Errichtung von Niederspannungsanlagen regelt, spielt hierbei eine zentrale Rolle. So fordert die DIN VDE 0100-410 den Einsatz von Fehlerstrom-Schutzeinrichtungen (RCDs) für Steckdosenstromkreise bis 32 A und im Außenbereich. Die DIN VDE 0100-420 befasst sich speziell mit dem Schutz gegen unzulässige Erwärmung, Brandgefahr und Zerstörung durch Überspannungen. Sie empfiehlt oder fordert zunehmend den Einsatz von Fehlerlichtbogen-Schutzeinrichtungen (AFDDs), insbesondere in Aufenthaltsräumen von Wohnungen, um die Brandgefahr durch Fehlerlichtbögen zu minimieren. Auch die DIN VDE 0100-530, die die Auswahl und Errichtung von Schaltgeräten und deren Einrichtungen behandelt, gibt detaillierte Vorgaben zu Selektivität, Auslösebedingungen und Koordinierung von Schutzgeräten. Die Einhaltung dieser Normen stellt sicher, dass Ihre Elektroinstallation nicht nur funktional, sondern vor allem sicher ist.
Technologische Entwicklungen und zukünftige Trends
Die Entwicklung im Bereich Brandschutzschalter schreitet stetig voran. Ein wichtiger Trend ist die zunehmende Integration von intelligenten Funktionen. Moderne Geräte bieten nicht nur optimierten Schutz, sondern ermöglichen auch eine bessere Überwachung und Diagnose. Dazu gehören die Fähigkeit zur Fernkommunikation über Protokolle wie Modbus, die eine Integration in Gebäudeautomationssysteme erlaubt. Dies ermöglicht eine vorausschauende Wartung und schnelle Reaktion auf Fehler. Ebenso wird die Miniaturisierung weiter vorangetrieben, was den Einbau in kleinere Verteilerkästen erleichtert. Die Energieeffizienz spielt ebenfalls eine Rolle; obwohl Brandschutzschalter primär der Sicherheit dienen, wird auf geringe Eigenverluste geachtet. Zukünftig werden wir wahrscheinlich noch leistungsfähigere und intelligentere Schutzgeräte sehen, die in der Lage sind, noch komplexere Fehlerbilder zu erkennen und so die Sicherheit elektrischer Anlagen auf ein neues Niveau zu heben. Die Weiterentwicklung von AFDDs, die noch besser zwischen gefährlichen und ungefährlichen Lichtbögen unterscheiden können, ist ebenfalls ein wichtiger Forschungsbereich.
FAQ – Häufig gestellte Fragen zu Brandschutzschalter
Was ist der Unterschied zwischen einem FI-Schutzschalter und einem Leitungsschutzschalter?
Ein FI-Schutzschalter (RCD) schützt primär vor gefährlichen Körperströmen durch die Erkennung von Fehlerströmen. Ein Leitungsschutzschalter (LS-Schalter) schützt elektrische Leitungen und Geräte vor Überlast und Kurzschluss, indem er bei zu hohen Stromstärken auslöst.
Sind FI/LS-Schalter immer vorgeschrieben?
FI/LS-Schalter (RCBOs) sind nicht immer generell vorgeschrieben, aber für viele Stromkreise sind FI-Schutzschalter (RCDs) oder FI/LS-Schalter (RCBOs) verpflichtend. Die genauen Vorschriften sind in den jeweiligen Normen (z.B. DIN VDE 0100-410) festgelegt und hängen vom Anwendungsbereich und den angeschlossenen Geräten ab.
Wie erkenne ich einen gefährlichen Fehlerlichtbogen?
Gefährliche Fehlerlichtbögen entstehen meist durch defekte Isolationen oder schlechte Kontakte. Sie sind oft mit einem charakteristischen Knistern, Geruch nach Ozon oder einem ungewöhnlichen Flackern der Beleuchtung verbunden. Ein AFDD erkennt diese spezifischen Muster im Strom- und Spannungsverlauf.
Welche Polzahl benötige ich für meinen Stromkreis?
Die benötigte Polzahl hängt von der Art des Stromkreises ab. Für einphasige Wechselstromkreise werden in der Regel 2-polige Schalter benötigt, die sowohl den Außenleiter (L) als auch den Neutralleiter (N) trennen. Für Drehstromkreise sind 4-polige Schalter üblich.
Wie werden Brandschutzschalter in die Elektroinstallation integriert?
Brandschutzschalter werden in der Regel in Verteilerkästen oder Schalttafeln auf DIN-Schienen montiert. Sie werden in den Stromkreis geschaltet, um diesen vor dem Schutzbereich (Verbraucher) zu sichern.
Müssen bestehende Elektroinstallationen auf den neuesten Stand der Technik gebracht werden?
Es gibt keine generelle Nachrüstpflicht für bestehende Anlagen, es sei denn, es erfolgen wesentliche Änderungen. Bei Neuinstallationen und wesentlichen Änderungen sind jedoch die aktuellen Normen einzuhalten. Ein Elektrofachmann kann Ihre bestehende Installation bewerten und Empfehlungen für Sicherheitsverbesserungen aussprechen.
Was bedeutet die Auslösecharakteristik „Typ C“ bei einem Leitungsschutzschalter?
Die Auslösecharakteristik „Typ C“ bedeutet, dass der Leitungsschutzschalter bei einem Strom, der 5- bis 10-mal höher ist als der Nennstrom, auslöst. Dies ist typisch für Geräte mit höheren Einschaltströmen, wie z.B. Motoren oder Transformatoren, um ein unnötiges Auslösen zu vermeiden.
