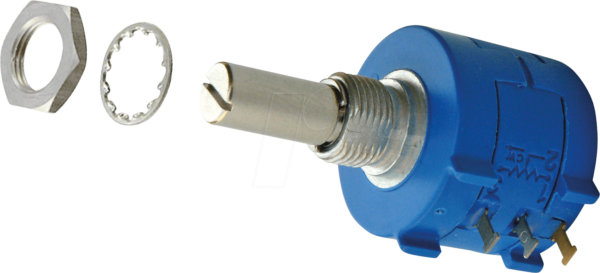

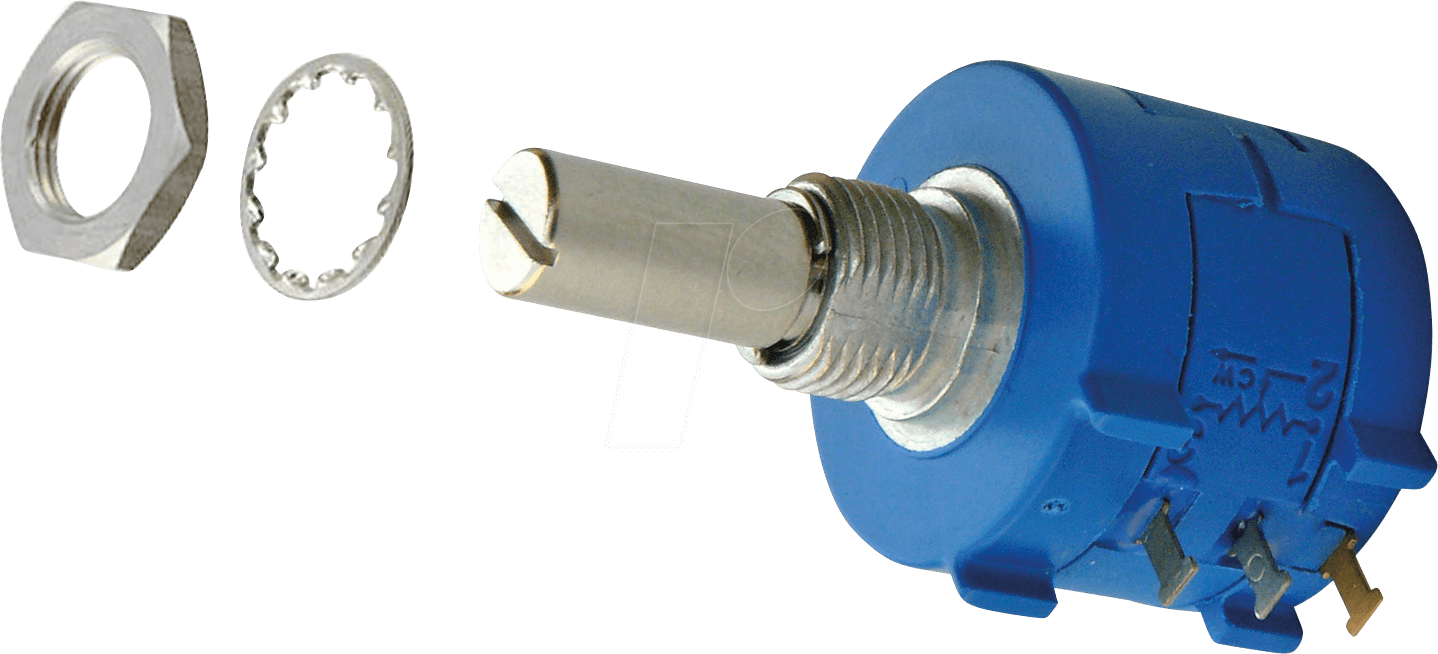

BOU 3590S6502L – Präzisions-Drahtpotentiometer 5 kOhm, 6 mm Wellendurchmesser für anspruchsvolle Steuerungsaufgaben
Sie suchen nach einer verlässlichen und hochpräzisen Lösung zur Steuerung elektrischer Signale in Ihren anspruchsvollen Projekten? Das BOU 3590S6502L Drahtpotentiometer mit einem Widerstandswert von 5 kOhm und einer 6 mm Welle ist die ideale Wahl für Ingenieure, Techniker und Hobbyisten, die höchste Anforderungen an Genauigkeit und Langlebigkeit stellen.
Überlegene Präzision und Robustheit für anspruchsvolle Anwendungen
Das BOU 3590S6502L hebt sich von Standardpotentiometern durch seine herausragende Präzision, seine hohe Auflösung und seine aussergewöhnliche Robustheit ab. Die Drahtwicklungstechnologie garantiert eine lineare Widerstandsänderung über den gesamten Verstellbereich, was für präzise Regelkreise und Kalibrierungen unerlässlich ist. Im Gegensatz zu Kohleschichtpotentiometern, die anfälliger für Alterung und Umwelteinflüsse sind, bietet dieses Drahtpotentiometer eine konstante Leistung über einen langen Zeitraum und unter variierenden Betriebsbedingungen. Der solide Aufbau und die hochwertigen Materialien gewährleisten eine exzellente mechanische Stabilität und eine lange Lebensdauer, selbst bei intensiver Nutzung.
Herausragende Eigenschaften des BOU 3590S6502L
- Hohe Auflösung: Die Drahtwicklung ermöglicht eine feingranulare Einstellung des Widerstandswertes, was für präzise Steuerungsprozesse unerlässlich ist.
- Linearität: Eine gleichmäßige Widerstandsänderung über den gesamten Verstellweg minimiert unerwünschte Regelabweichungen.
- Stabilität: Beständig gegenüber Temperaturschwankungen und mechanischer Beanspruchung für zuverlässige Funktion über die Zeit.
- Langlebigkeit: Hochwertige Drahtwicklung und robuste Konstruktion garantieren eine lange Lebensdauer.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in der Industrie, im Labor und im anspruchsvollen Hobbybereich.
- Präzise Kalibrierbarkeit: Ermöglicht exakte Einstellung von Steuergrößen und Parametern.
Technische Spezifikationen und Materialqualität
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | BOU 3590S6502L |
| Widerstandswert | 5 kOhm |
| Wellen-Durchmesser | 6 mm |
| Typ | Drahtpotentiometer (Linear) |
| Toleranz (typisch) | ± 5% |
| Leistung (maximal) | 2 Watt (bei 40°C Umgebungstemperatur) |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Mechanische Lebensdauer | Mindestens 1.000.000 Zyklen |
| Gehäusematerial | Robustes Thermoplast |
| Wicklungs-Material | Hochreiner Widerstandsdraht |
| Anschlussart | Lötösen |
Einsatzgebiete und Anwendungsbeispiele
Das BOU 3590S6502L Drahtpotentiometer ist die erste Wahl für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Präzision, Stabilität und Langlebigkeit entscheidend sind:
- Industrielle Automatisierung: Steuerung von Motorgeschwindigkeiten, Einstellung von Sensorparametern, Regelung von Prozessgrößen in Produktionsanlagen.
- Messtechnik und Laborgeräte: Kalibrierung von Messinstrumenten, Einstellung von Signalpegeln, Feinjustierung in Oszilloskopen und Funktionsgeneratoren.
- Audio- und Videotechnik: Präzise Lautstärkeregelung in High-End-Audio-Systemen, Einstellung von Parametern in professionellen Mischpulten und Effektgeräten.
- Robotik: Steuerung von Gelenkwinkeln und Bewegungsabläufen, präzise Positionsrückmeldung.
- Luft- und Raumfahrt: Als zuverlässige Komponente in Steuerungssystemen, die höchste Anforderungen an Zuverlässigkeit stellen.
- Medizintechnik: In präzisen Regelkreisen von medizinischen Geräten, wo absolute Genauigkeit und Stabilität gefordert sind.
- Modellbau: Für detaillierte und präzise Steuerungsfunktionen in anspruchsvollen Modellbauprojekten.
Die 6 mm Welle ermöglicht die einfache Montage von Standard-Drehknöpfen und bietet eine angenehme Haptik für eine feine und gefühlvolle Verstellung. Die 5 kOhm Widerstandswertkombination ist ein vielseitiger Standard, der sich für eine breite Palette von Schaltungsdesigns eignet, von einfachen Spannungsteilern bis hin zu komplexen Rückkopplungsschleifen.
Wartung und Pflege für optimale Leistung
Drahtpotentiometer wie das BOU 3590S6502L sind für ihre geringen Wartungsanforderungen bekannt. Dennoch sind einige Grundregeln zu beachten, um die Langlebigkeit und Präzision zu gewährleisten:
- Vermeiden Sie übermässige mechanische Belastung: Die Welle sollte nicht mit übermässiger Kraft gedreht oder seitlich belastet werden, um eine Beschädigung der Lager oder des Widerstandselements zu verhindern.
- Schutz vor extremen Umgebungsbedingungen: Obwohl das Potentiometer für einen breiten Temperaturbereich ausgelegt ist, sollten extreme Feuchtigkeit oder aggressive chemische Dämpfe vermieden werden, die die Langlebigkeit beeinträchtigen könnten.
- Saubere Lötverbindungen: Stellen Sie sicher, dass die Lötverbindungen sauber und gut isoliert sind, um Kurzschlüsse oder schlechte Kontakte zu vermeiden.
- Regelmässige Funktionsprüfung: In kritischen Anwendungen empfiehlt es sich, die Funktion des Potentiometers regelmässig zu überprüfen, um Abweichungen frühzeitig zu erkennen.
Die Drahtwicklung ist präzise gefertigt und gegen Umwelteinflüsse geschützt, was eine konstante Widerstandscharakteristik über Jahre hinweg sichert. Die Lötösen ermöglichen eine sichere und dauerhafte elektrische Verbindung, die auch bei Vibrationen Bestand hat.
FAQ – Häufig gestellte Fragen zu BOU 3590S6502L – Drahtpotentiometer, 5 kOhm, 6 mm
Was bedeutet die Angabe „Drahtpotentiometer“?
Ein Drahtpotentiometer verwendet einen Widerstandsdraht, der spiralförmig auf einen Keramikkörper gewickelt ist. Ein beweglicher Schleifer kontaktiert diesen Draht und ermöglicht so eine stufenlose Einstellung des Widerstandswertes. Diese Bauart zeichnet sich durch hohe Präzision, gute Linearität und Robustheit aus, im Gegensatz zu Kohleschichtpotentiometern.
Warum ist die Linearität eines Potentiometers wichtig?
Die Linearität beschreibt, wie gleichmässig sich der Widerstandswert über den gesamten Verstellbereich verändert. Ein lineares Potentiometer sorgt für eine proportionale Änderung des Ausgangssignals im Verhältnis zur Drehbewegung. Dies ist entscheidend für Anwendungen, bei denen eine exakte und vorhersagbare Regelung benötigt wird, wie z.B. in der Steuerungstechnik oder bei der Einstellung von Messgeräten.
Für welche Arten von Anwendungen ist ein 5 kOhm Potentiometer am besten geeignet?
Ein Widerstandswert von 5 kOhm ist ein sehr vielseitiger Wert. Er eignet sich hervorragend für Anwendungen, bei denen eine moderate Strombelastung und präzise Signalaufbereitung erforderlich sind. Typische Einsatzgebiete sind die Einstellung von Verstärkungen, die Regelung von Geschwindigkeiten, die Kalibrierung von Messinstrumenten sowie in der Audio- und Regelungstechnik.
Was sind die Vorteile der 6 mm Welle im Vergleich zu anderen Wellendurchmessern?
Eine 6 mm Welle ist ein gängiger Standarddurchmesser, der eine breite Auswahl an passenden Drehknöpfen und Befestigungslösungen ermöglicht. Er bietet eine gute Balance zwischen mechanischer Stabilität und der Möglichkeit, feine Drehbewegungen präzise umzusetzen, was für die taktile Rückmeldung und genaue Einstellung wichtig ist.
Wie unterscheidet sich das BOU 3590S6502L von anderen Potentiometertypen?
Das BOU 3590S6502L ist ein hochwertiges Drahtpotentiometer. Im Vergleich zu Kohleschichtpotentiometern bietet es eine höhere Auflösung, bessere Linearität und eine deutlich längere mechanische Lebensdauer. Zudem ist es resistenter gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit, was es zur überlegenen Wahl für anspruchsvolle und dauerhafte Installationen macht.
Welche Art von Toleranz hat das BOU 3590S6502L?
Das BOU 3590S6502L weist typischerweise eine Toleranz von ± 5% auf. Diese Toleranz ist für viele präzise Anwendungen ausreichend, und die hohe Linearität der Drahtwicklung kompensiert geringfügige Abweichungen im absoluten Widerstandswert.
Kann dieses Potentiometer in rauen Umgebungsbedingungen eingesetzt werden?
Ja, das BOU 3590S6502L ist dank seiner robusten Bauweise und der Verwendung hochwertiger Materialien für einen weiten Betriebstemperaturbereich von -55°C bis +125°C ausgelegt. Es ist beständig gegenüber mechanischer Beanspruchung und bietet eine gute Zuverlässigkeit auch unter nicht idealen Bedingungen, solange extreme Feuchtigkeit oder aggressive Chemikalien vermieden werden.
