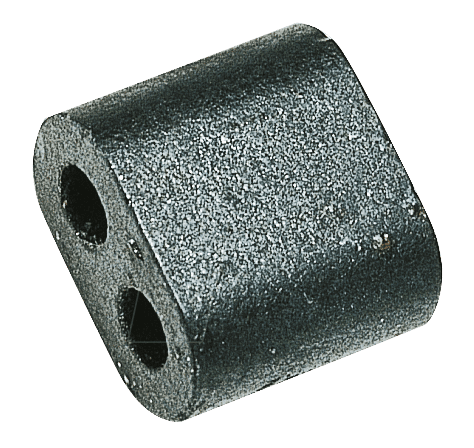

Optimale Signalintegrität mit dem BN 73-2402 Doppellochkern
Für Entwickler und Ingenieure, die Wert auf herausragende Signalqualität und effektive Rauschunterdrückung legen, stellt der BN 73-2402 Doppellochkern die ideale Lösung dar. Dieses präzisionsgefertigte Bauteil minimiert Störsignale und elektromagnetische Interferenzen (EMI) in anspruchsvollen elektronischen Systemen, wo Signalintegrität von höchster Bedeutung ist.
Technologische Überlegenheit des BN 73-2402
Der BN 73-2402 Doppellochkern übertrifft herkömmliche Ferritkerne durch sein optimiertes Design und die sorgfältige Materialauswahl. Im Gegensatz zu einfacheren Kernen ermöglicht die Doppel-Loch-Konstruktion eine effizientere Drosselwirkung und eine präzisere Führung von Leitern, was zu einer signifikant verbesserten Performance bei der Unterdrückung von Gleichtaktstörungen führt. Die spezifischen Abmessungen – ein Außenmaß von 7/4 mm und ein Innenloch von 2 mm – sind exakt auf eine optimale Anpassung an gängige Leiterquerschnitte und eine maximale Induktionswirkung abgestimmt. Der hohe Permeabilitätswert von Al: 3750 ist ein klares Indiz für die exzellente Abschirmungsfähigkeit und die Fähigkeit, ein breites Spektrum an Frequenzen effektiv zu dämpfen.
Umfassende Vorteile des BN 73-2402 Doppellochkerns
- Optimierte Rauschunterdrückung: Durch die duale Leiterführung im Kern wird eine signifikant verbesserte Unterdrückung von Gleichtaktstörungen (Common-Mode Noise) erzielt, was zu saubereren Signalen und stabileren Systemen führt.
- Hohe Materialpermeabilität: Mit einem Al-Wert von 3750 bietet der Kern eine exzellente magnetische Permeabilität, die eine effektive Induktionsbildung und damit eine leistungsstarke Dämpfung von Störfrequenzen gewährleistet.
- Präzise Abmessungen für maximale Effizienz: Die exakten Außenmaße von 7/4 mm und das 2 mm Innenloch sind auf eine optimale Stromleiteranpassung und maximale Induktivität bei minimalem Platzbedarf ausgelegt.
- Robuste Konstruktion: Gefertigt aus hochwertigem Ferritmaterial, verspricht der Kern Langlebigkeit und zuverlässige Performance auch unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Netzteilfilter, Datenleitungen, Kommunikationsschnittstellen und überall dort, wo eine präzise Signalintegrität entscheidend ist.
- Platzsparende Bauform: Die kompakte Größe ermöglicht die Integration auch in dicht bestückte Schaltungen ohne signifikante Platzprobleme.
Produktspezifikationen und Materialeigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | BN 73-2402 – Doppellochkern |
| Außenmaße | 7 mm (Breite) / 4 mm (Höhe) |
| Innenlochdurchmesser | 2 mm |
| Material (Ferrit) | Hochleistungs-Ferrit mit hoher Permeabilität |
| Al-Wert (Induktivitätsfaktor) | 3750 mH/1000 Windungen |
| Anwendungsfrequenzbereich | Optimiert für Frequenzen im Kilohertz- bis niedrigen Megahertz-Bereich, je nach Wicklung und Anwendung. |
| Einsatzgebiet | EMI-Filterung, Signalentstörung, Gleichtaktunterdrückung in Stromversorgungen, Datenleitungen und HF-Schaltungen. |
| Konstruktionsmerkmal | Doppel-Loch-Design zur effizienten Führung von zwei oder mehr Leitern zur Maximierung der Drosselwirkung. |
| Temperaturbereich | Geeignet für den Betrieb in einem weiten Temperaturbereich, typischerweise von -25°C bis +85°C (abhängig von der genauen Ferritzusammensetzung). |
| Zulassungen | Entspricht gängigen Industrienormen für elektronische Bauteile. |
Anwendungsbereiche und Synergien
Der BN 73-2402 Doppellochkern ist ein essenzielles Bauteil in der modernen Elektronikentwicklung. Seine primäre Funktion liegt in der effektiven Dämpfung von Störsignalen, die insbesondere in Schaltnetzteilen, Leistungselektronik, USB-Schnittstellen, HDMI-Kabeln und Netzwerkgeräten auftreten können. Durch die Platzierung des Kerns um stromführende Leiter wird die Energie von unerwünschten Gleichtaktstörungen absorbiert und in Wärme umgewandelt, wodurch die Signalintegrität auf der Leitung erheblich verbessert wird. Dies führt zu einer Reduzierung von Bitfehlern, einer stabileren Datenübertragung und einer verbesserten elektromagnetischen Verträglichkeit (EMV) des gesamten Systems. Die präzisen Abmessungen des Innenlochs von 2 mm ermöglichen eine einfache und sichere Montage über eine Vielzahl von Kabeln und Litzen. Der hohe Al-Wert von 3750 bestätigt die hohe Induktionsfähigkeit, die direkt mit der Effektivität der Rauschunterdrückung korreliert. In Kombination mit anderen Filterkomponenten wie Kondensatoren bildet der BN 73-2402 eine leistungsstarke und kosteneffiziente Lösung zur Erfüllung strenger EMV-Richtlinien.
Technische Details und Materialwissenschaft
Die Performance des BN 73-2402 Doppellochkerns basiert auf der spezifischen Zusammensetzung des verwendeten Ferritmaterials. Ferrite sind keramische Werkstoffe, die sich durch ihre hohe magnetische Permeabilität und geringe elektrische Leitfähigkeit auszeichnen. Diese Kombination ist ideal für Hochfrequenzanwendungen, da sie hohe Induktionen ermöglicht, ohne signifikante Energieverluste durch Wirbelströme zu verursachen. Der Al-Wert von 3750 gibt an, wie viel Induktivität eine einzelne Windung um diesen Kern erzeugt (gemessen in mH pro 1000 Windungen). Ein höherer Al-Wert bedeutet eine stärkere magnetische Kopplung und somit eine effektivere Drosselwirkung. Das Doppel-Loch-Design erlaubt die Führung von zwei oder mehr Leitern durch denselben Kern, was die Effizienz der Gleichtaktstromunterdrückung signifikant erhöht. Die äußeren Abmessungen von 7 mm Breite und 4 mm Höhe sowie das innere Loch von 2 mm Durchmesser sind sorgfältig kalibriert, um eine optimale Anpassung an gängige Kabeldurchmesser und eine Maximierung der magnetischen Flussdichte zu gewährleisten.
Präzisionsfertigung und Qualitätskontrolle
Jeder BN 73-2402 Doppellochkern wird unter strengen Qualitätskontrollen gefertigt, um die Spezifikationen und die Zuverlässigkeit zu gewährleisten. Die Herstellung erfolgt in modernen Anlagen, die präzise Formgebung und Materialhomogenität sicherstellen. Die präzisen Maße sind entscheidend für die optimale Leistung in anspruchsvollen Anwendungen. Die Auswahl des Ferritmaterials erfolgt nach strengen Kriterien, um die geforderte Permeabilität und thermische Stabilität zu erreichen. Diese Sorgfalt in der Fertigung garantiert, dass der BN 73-2402 consistently die erwartete Leistung erbringt und zur Gesamtzuverlässigkeit Ihrer elektronischen Produkte beiträgt.
Anleitung zur optimalen Nutzung
Um die maximale Effektivität des BN 73-2402 Doppellochkerns zu erzielen, ist die korrekte Platzierung und Führung der Leiter entscheidend. Führen Sie die zu entstörenden Kabel so durch die beiden Löcher, dass die Ströme in entgegengesetzte Richtungen fließen, was für die Gleichtaktunterdrückung essentiell ist. Idealerweise sollte der Kern so nah wie möglich an der Signalquelle oder dem Punkt platziert werden, an dem die Störungen am stärksten sind. Die Anzahl der Wicklungen durch den Kern kann die Induktivität und somit die Dämpfungsleistung weiter erhöhen. Testen Sie verschiedene Wicklungszahlen (z.B. 2, 3, 4 Windungen), um die optimale Einstellung für Ihre spezifische Anwendung zu finden. Beachten Sie die maximale Strombelastbarkeit des Materials, um eine Überhitzung zu vermeiden.
FAQ – Häufig gestellte Fragen zu BN 73-2402 – Doppellochkern, außen 7 / 4 mm, innen 2 mm, Al: 3750
Was ist die Hauptfunktion eines Doppellochkerns wie dem BN 73-2402?
Die Hauptfunktion des BN 73-2402 Doppellochkerns ist die Unterdrückung von Gleichtaktstörungen (Common-Mode Noise) in elektrischen Leitungen. Er fungiert als Drossel, die unerwünschte Störsignale absorbiert und so die Signalintegrität verbessert.
Für welche Art von Anwendungen ist der BN 73-2402 besonders geeignet?
Der BN 73-2402 eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter Netzteilfilter, Datenleitungen (z.B. USB, Ethernet), Kommunikationsschnittstellen, Leistungsfilter und überall dort, wo eine effektive EMI-Reduzierung und Signalentstörung erforderlich ist.
Was bedeutet der Al-Wert von 3750 bei diesem Kern?
Der Al-Wert von 3750 gibt den Induktivitätsfaktor des Kerns an, gemessen in mH pro 1000 Windungen. Ein höherer Al-Wert bedeutet, dass der Kern bei gleicher Windungszahl eine höhere Induktivität erzeugt, was auf eine höhere Effizienz bei der Dämpfung von Störsignalen hinweist.
Wie beeinflusst das Doppel-Loch-Design die Leistung?
Das Doppel-Loch-Design ermöglicht die Führung von zwei oder mehr Leitern durch den Kern. Dies ist entscheidend für die Unterdrückung von Gleichtaktströmen, da diese im Kern ein Magnetfeld erzeugen, das in den Leitungen mit den Störsignalen entgegengesetzt ist und diese neutralisiert.
Welche Kabelgrößen passen durch das 2 mm Innenloch?
Das 2 mm Innenloch ist für die Führung von einzelnen Kabeln oder Litzen mit einem maximalen Außendurchmesser von bis zu 2 mm ausgelegt. Für Mehrfachleitungen hängt die passende Kabeldicke von der Anzahl der zu führenden Leitungen ab.
Kann der BN 73-2402 auch zur Verbesserung der HF-Leistung eingesetzt werden?
Ja, obwohl der Hauptfokus auf der Gleichtaktunterdrückung liegt, kann der BN 73-2402 durch die Dämpfung von Störsignalen auch indirekt zur Verbesserung der HF-Leistung beitragen, indem er die Signalqualität im relevanten Frequenzbereich erhöht.
Welche Maßnahmen sind bei der Montage zu beachten, um die beste Leistung zu erzielen?
Für optimale Ergebnisse sollten die zu entstörenden Leiter so durch die Löcher geführt werden, dass ihre Ströme im Kern gegenphasig sind. Die Platzierung des Kerns so nah wie möglich an der Störquelle oder dem Empfänger maximiert seine Wirksamkeit. Die Anzahl der Wicklungen kann angepasst werden, um die gewünschte Induktivität zu erreichen, ohne die Sättigungsgrenze des Materials zu überschreiten.
