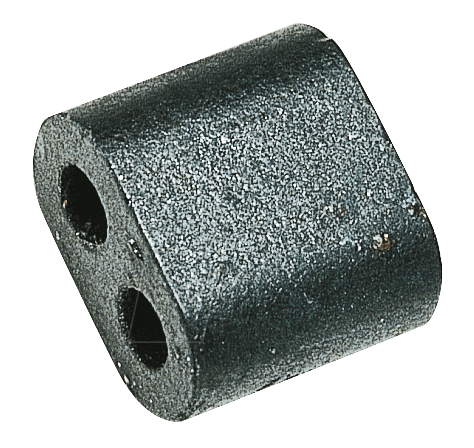

Präzise Signalentkopplung für anspruchsvolle Anwendungen: Der BN 61-2402 Doppellochkern
Wenn es um die Reduzierung unerwünschter elektromagnetischer Interferenzen (EMI) und die Optimierung der Signalintegrität in elektronischen Schaltungen geht, stellt der BN 61-2402 Doppellochkern eine unverzichtbare Komponente dar. Speziell entwickelt für Ingenieure, Techniker und Entwickler, die höchste Ansprüche an die Entstörung und Signalqualität stellen, bietet dieser Kern eine effektive und platzsparende Lösung zur Filterung von Störsignalen auf Leiterplatten und in Kabelverbindungen.
Hocheffektive Entstörung mit bewährter Ferrittechnologie
Der BN 61-2402 Doppellochkern nutzt die herausragenden magnetischen Eigenschaften von Hochleistungsferritmaterialien, um unerwünschte Hochfrequenzsignale zu absorbieren und zu dämpfen. Im Gegensatz zu einfacheren Entstörlösungen, die oft nur eine begrenzte Wirkung auf einen schmalen Frequenzbereich erzielen, zeichnet sich dieser Kern durch seine breite Wirksamkeit über ein weites Spektrum aus. Die spezielle Geometrie mit zwei Durchführungen ermöglicht eine optimale Platzierung auf Kabeln oder Leiterbahnen, um maximale Entkopplungswirkung zu erzielen und gleichzeitig minimale Auswirkungen auf das primäre Signal zu haben.
Anwendungsbereiche und Vorteile des BN 61-2402 Doppellochkerns
Dieser spezialisierte Kern ist die ideale Wahl für eine Vielzahl von Branchen und Anwendungen, bei denen Signalreinheit und elektromagnetische Verträglichkeit (EMV) kritisch sind. Dazu gehören:
- Datenkommunikation: In Netzwerkkabeln, USB-Verbindungen und anderen Hochgeschwindigkeitsdatenleitungen reduziert der Kern Störungen, die zu Datenverlust oder Übertragungsfehlern führen könnten.
- Automobilindustrie: Bei elektronischen Steuergeräten (ECUs) und Sensoren in Fahrzeugen hilft der Kern, die Funktionalität empfindlicher Elektronik vor den starken elektromagnetischen Feldern im Fahrzeuginnenraum zu schützen.
- Medizintechnik: In medizinischen Geräten, bei denen Zuverlässigkeit und präzise Messwerte unerlässlich sind, gewährleistet der Kern eine störungsfreie Signalübertragung.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen verhindert der Kern Fehlfunktionen aufgrund von EMI und sorgt für einen stabilen Betrieb.
- Verbraucherelektronik: Von Audio- und Videogeräten bis hin zu Haushaltsgeräten trägt der Kern zu einer besseren Performance und längeren Lebensdauer der Elektronik bei.
Die überlegene Leistung des BN 61-2402 liegt in seiner Fähigkeit, sowohl Gleichtaktstörungen als auch unterschiedliche Störkomponenten effektiv zu unterdrücken. Dies wird durch die doppelte Durchführungsgeometrie und das optimierte Ferritmaterial erreicht, welches eine hohe Permeabilität bei gleichzeitiger Beibehaltung guter Hochfrequenzeigenschaften aufweist.
Technische Spezifikationen im Detail
Der BN 61-2402 Doppellochkern ist präzise gefertigt, um eine optimale Passform und Leistung zu gewährleisten. Die Außenabmessungen von 7 mm (Breite) und 5 mm (Höhe) sowie die innere Bohrung von 2 mm erlauben die einfache Montage auf Standardkabeln und Leiterbahnen. Der Kern besteht aus einem speziellen Ferritmaterial (Al: 150), das für seine exzellenten magnetischen Dämpfungseigenschaften bei relevanten Frequenzen bekannt ist.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | BN 61-2402 Doppellochkern |
| Abmessungen Außen (Breite x Höhe) | 7 mm x 5 mm |
| Durchmesser Innenbohrung | 2 mm |
| Materialtyp | Ferrit (Al: 150) |
| Funktion | EMI-Entstörung, Signalintegritätsverbesserung |
| Montageart | Durchführung auf Kabel oder Leiterbahn |
| Einsatztemperatur | -25 °C bis +85 °C (typisch, spezifische Datenblattangaben beachten) |
| Magnetische Permeabilität | Hoch, optimiert für Entstöranwendungen bei relevanten Frequenzen |
| Korrosionsbeständigkeit | Ferrit ist von Natur aus korrosionsbeständig |
| Recyclingfähigkeit | Ferritmaterial ist recycelbar |
Qualitative Vorteile und technischer Mehrwert
Die Wahl des BN 61-2402 Doppellochkerns bedeutet eine Investition in Zuverlässigkeit und Leistungsoptimierung. Das spezifische Ferritmaterial mit einer Kennung von „Al: 150“ impliziert eine sorgfältig ausgewählte Zusammensetzung, die darauf abzielt, eine hohe Impedanz im relevanten Frequenzbereich zu erzeugen. Diese hohe Impedanz wirkt wie ein Hindernis für unerwünschte Hochfrequenzströme, ohne die eigentliche Signalübertragung signifikant zu beeinträchtigen. Die doppelte Durchführungsgeometrie ist besonders vorteilhaft, da sie eine effizientere Entkopplung ermöglicht, indem sie sowohl die Hin- als auch die Rückleitung eines Kabels oder die parallelen Leiterbahnen einer Platine umschließt. Dies ist entscheidend für die Unterdrückung von Gleichtaktstörungen, die häufig die Ursache für erhebliche Probleme in empfindlichen elektronischen Systemen darstellen.
Im Vergleich zu einfachen Ferritperlen oder Ringkernen bietet der Doppellochkern eine verbesserte Platzierungsmöglichkeit und damit eine potenziell höhere Entstörwirkung, insbesondere bei dicken Kabeln oder Kabelbündeln, die durch eine einzelne Öffnung geführt werden müssen. Die präzisen Abmessungen von außen 7/5 mm und innen 2 mm stellen sicher, dass der Kern auf einer Vielzahl von gängigen Kabeldurchmessern oder Leiterbahnbreiten optimal passt, ohne zusätzlichen mechanischen Stress zu verursachen. Dies ist ein wesentlicher Aspekt für die Langlebigkeit und Zuverlässigkeit der gesamten Baugruppe.
Die Wahl des „Al: 150“ Ferrittyps ist nicht zufällig. Diese Kennung steht für eine Materialklasse, die speziell für ihre Leistung im mittleren bis hohen Frequenzbereich entwickelt wurde. Dies ist oft der Bereich, in dem die meisten EMI-Probleme bei modernen elektronischen Geräten auftreten. Die genaue Zusammensetzung des Ferrits wird vom Hersteller streng kontrolliert, um eine konsistente und zuverlässige Entstörleistung über verschiedene Chargen hinweg zu gewährleisten.
Darüber hinaus ist die Installation des BN 61-2402 Doppellochkerns denkbar einfach und erfordert keine speziellen Werkzeuge oder Lötkenntnisse. Er kann nachträglich an bestehenden Kabeln angebracht werden, was ihn zu einer flexiblen Lösung sowohl für die Entwicklung als auch für Servicezwecke macht. Diese einfache Handhabung reduziert Montagekosten und -zeiten erheblich.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu BN 61-2402 – Doppellochkern, außen 7 / 5 mm, innen 2 mm, Al: 150
Was ist der Hauptzweck eines Doppellochkerns wie des BN 61-2402?
Der Hauptzweck des BN 61-2402 Doppellochkerns ist die Reduzierung von unerwünschten elektromagnetischen Interferenzen (EMI) und die Verbesserung der Signalintegrität in elektronischen Systemen. Er fungiert als passive Filterkomponente.
Für welche Arten von Kabeln ist der BN 61-2402 Doppellochkern geeignet?
Aufgrund seiner Innenbohrung von 2 mm eignet sich der Kern ideal für die Montage auf dünneren Kabeln, wie sie häufig in der Datenkommunikation, bei Sensoren oder in kleineren Geräten vorkommen. Die Außenmaße ermöglichen eine gute Integration auch auf engen Platinen.
Wie wirkt der „Al: 150“ Ferrittyp?
Der „Al: 150“ Ferrittyp repräsentiert ein speziell formuliertes Ferritmaterial mit hoher magnetischer Permeabilität und guten Dämpfungseigenschaften im relevanten Frequenzbereich. Er erzeugt eine hohe Impedanz für Hochfrequenzsignale, um diese zu absorbieren oder zu reflektieren.
Kann der BN 61-2402 Doppellochkern nachträglich an einem Kabel angebracht werden?
Ja, Doppellochkerne sind so konzipiert, dass sie sich einfach auf bereits installierte Kabel aufstecken lassen. Dies ermöglicht eine nachträgliche Entstörung ohne Demontage des Kabels.
Was bedeutet die doppelte Durchführungsgeometrie für die Entstörleistung?
Die doppelte Durchführungsgeometrie ermöglicht die Führung von Hin- und Rückleitung eines Kabels oder von zwei parallelen Leiterbahnen durch den Kern. Dies ist besonders effektiv zur Unterdrückung von Gleichtaktstörungen, da beide Leiter gleichzeitig beeinflusst werden.
Welche Vorteile bietet dieser Kern gegenüber einer einfachen Ferritperle?
Der Doppellochkern bietet durch seine Form und die Möglichkeit, mehrere Leiter gleichzeitig zu umschließen, oft eine höhere Entstörleistung, insbesondere bei Gleichtaktstörungen, und eine präzisere Platzierungsmöglichkeit auf dem Kabel.
Ist die Verwendung von Ferritkernen umweltfreundlich?
Ferrit ist ein keramisches Material, das aus Eisenoxiden besteht und im Allgemeinen als umweltfreundlich gilt. Es ist nicht toxisch und viele Ferritmaterialien können recycelt werden.
