Optimale Störungsunterdrückung und Signalintegrität mit dem BN 61-202 Doppellochkern
Für professionelle Anwender in Elektronik, IT und Messtechnik, die mit unerwünschten elektromagnetischen Störungen (EMI) kämpfen, bietet der BN 61-202 Doppellochkern eine gezielte und effektive Lösung. Dieses Präzisionsbauteil wurde entwickelt, um HF-Entstörung in komplexen Schaltungen und Verkabelungen zu gewährleisten und somit die Signalqualität und die Zuverlässigkeit Ihrer Systeme signifikant zu verbessern.
Anwendungsbereiche und Herausforderungen
In der modernen Elektronik und IT sind hohe Taktfrequenzen, dichte Bestückung und leistungsstarke Komponenten allgegenwärtig. Diese Faktoren führen unvermeidlich zu elektromagnetischer Interferenz, die sich als Rauschen auf Signalleitungen, als Störungen in Kommunikationsprotokollen oder sogar als Fehlfunktionen ganzer Systeme manifestieren kann. Insbesondere dort, wo Datenströme mit hoher Bandbreite übertragen werden oder empfindliche analoge Signale verarbeitet werden, ist eine effektive EMI-Unterdrückung unerlässlich. Der BN 61-202 Doppellochkern adressiert diese Herausforderungen, indem er eine effiziente Induktivität zur Entstörung von differenziellen und Gleichtaktstörungen bereitstellt, was ihn zu einem unverzichtbaren Bauteil für Entwickler von Netzwerkausrüstung, Audio-/Videotechnik, Medizingeräten und industriellen Steuerungen macht.
Überlegene Entstörmechanismen des BN 61-202
Der BN 61-202 Doppellochkern unterscheidet sich von simplen Ferrit-Kernen durch seine spezielle Geometrie und die Materialzusammensetzung, die auf maximale Effektivität bei der Unterdrückung hochfrequenter Störungen ausgelegt sind. Während Standardlösungen oft nur eine ungerichtete Dämpfung bieten, ermöglicht die doppelte Durchführungsgeometrie des BN 61-202 eine präzise Führung von Signalleitungen. Dies maximiert die Kopplung zwischen Leitung und Ferritmaterial und somit die Induktivität, die zur Entstörung wirksam ist. Die sorgfältige Auswahl des Kernmaterials mit einer spezifischen Permeabilität von Al: 425 gewährleistet eine optimale Leistung über einen breiten Frequenzbereich, insbesondere im typischen Störspektrum von digitalen und analogen Schaltungen.
Kern-Vorteile des BN 61-202
- Gezielte EMI-Unterdrückung: Reduziert effektiv hochfrequente Störungen auf Leitungen und minimiert Gleichtaktrauschen.
- Hohe Effizienz: Die doppelte Durchführungsgeometrie maximiert die Induktivität und Dämpfungswirkung pro Volumeneinheit.
- Signalintegrität: Schützt empfindliche Signale vor externen und internen Störfeldern.
- Verbesserte Systemzuverlässigkeit: Minimiert das Risiko von Fehlfunktionen und erhöht die Stabilität elektronischer Geräte.
- Breiter Frequenzbereich: Das Material Al: 425 ermöglicht eine effektive Entstörung über einen weiten Spektrumbereich.
- Kompaktes Design: Ermöglicht eine einfache Integration auch in platzbeschränkte Anwendungen.
- Vielseitige Anwendung: Ideal für Stromversorgungen, Datenleitungen, Kommunikationskabel und mehr.
- Kosteneffiziente Lösung: Bietet eine signifikante Verbesserung der Systemleistung zu einem attraktiven Preispunkt.
Technische Spezifikationen und Materialqualitäten

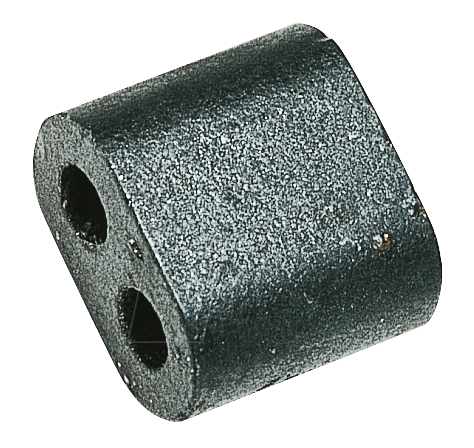

Der BN 61-202 Doppellochkern zeichnet sich durch seine präzise gefertigten Abmessungen und die hohe Qualität des Kernmaterials aus. Die Außenmaße von 13 x 7 mm bieten eine robuste Basis für die Montage, während der innere Lochdurchmesser von 4 mm eine flexible Anwendung auf verschiedenen Kabelquerschnitten oder Leitungskonfigurationen ermöglicht. Das Kernmaterial mit einer Anfangspermeabilität von Al: 425 wurde speziell für seine hervorragenden ferritischen Eigenschaften im relevanten Frequenzbereich ausgewählt. Dies bedeutet, dass der Kern bei hohen Frequenzen eine hohe Impedanz aufweist, die für die Dämpfung von Störsignalen entscheidend ist, ohne dabei die gewünschten Nutzsignale signifikant zu beeinträchtigen.
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | BN 61-202 |
| Typ | Doppellochkern (Snap-On / Clip-On Ferrit) |
| Außenabmessungen (ca.) | 13 mm x 7 mm |
| Innendurchmesser / Lochgröße (ca.) | 4 mm |
| Kernmaterial | Ferrit (Al: 425) |
| Permeabilität (µi) | Typischerweise um 425 (für Al: 425 Referenz) |
| Anwendungsfrequenzbereich | Optimiert für HF-Entstörung, typischerweise von einigen kHz bis mehrere hundert MHz |
| Mechanische Befestigung | Clip-On Mechanismus für einfache Montage ohne Werkzeug oder Lötverbindungen |
| Einsatzgebiet | EMI/RFI-Filterung, Entstörung von Daten- und Stromleitungen, Signalintegrität |
| Betriebstemperaturbereich | Standard industrieller Temperaturbereich (-20°C bis +85°C, spezifikationsabhängig) |
Warum Al: 425? Materialwissenschaftliche Einordnung
Die Kennzeichnung Al: 425 bezieht sich auf die Anfangspermeabilität des Ferritkernmaterials. Ferrite sind keramische Werkstoffe, die aus Eisenoxid und einer Mischung von Metalloxiden bestehen. Ihre besondere Eigenschaft ist die hohe magnetische Permeabilität bei gleichzeitig hoher elektrischer Resistivität. Dies ist entscheidend für die Dämpfung von Hochfrequenzstörungen. Eine Anfangspermeabilität von 425 bedeutet, dass das Material bei schwachen Magnetfeldern eine relativ hohe Suszeptibilität aufweist. Für die EMI-Entstörung ist dies vorteilhaft, da es ermöglicht, bereits schwache Störsignale effektiv in eine hohe Impedanz umzuwandeln und somit zu dämpfen. Im Gegensatz zu Kernen mit sehr hoher Permeabilität, die eher für Transformatoren im Niederfrequenzbereich geeignet sind, sind Ferrite wie Al: 425 darauf optimiert, bei höheren Frequenzen effektiv zu wirken, wo typische Störsignale auftreten. Die Auswahl von Al: 425 stellt somit einen ausgewogenen Kompromiss zwischen Dämpfungseffizienz und Verlustverhalten im relevanten Frequenzbereich dar.
Die Vorteile der Doppelloch-Geometrie
Die charakteristische Doppelloch-Konstruktion des BN 61-202 ist ein Kernmerkmal, das seine überlegene Leistung begründet. Anstatt nur ein einzelnes Loch für ein Kabel zu bieten, verfügt dieser Kern über zwei identische Durchführungen. Dies hat mehrere entscheidende Vorteile für die Entstörung:
- Maximale Induktivität auf kleinem Raum: Durch die doppelte Umschlingung des Leiters wird die effektive magnetische Kopplung erhöht. Dies führt zu einer höheren induktiven Impedanz im Vergleich zu einem Kern mit einfacher Durchführungsgeometrie bei vergleichbaren Abmessungen.
- Effiziente Gleichtaktstörungsunterdrückung: Wenn zwei Signalleiter, die ein differentielles Signal übertragen (z. B. Plus und Minus eines USB-Kabels), gemeinsam durch beide Löcher geführt werden, wirkt der Kern als Gleichtaktfilter. Störsignale, die auf beiden Leitern in gleicher Weise vorhanden sind (Gleichtakt), erfahren eine hohe Impedanz. Das eigentliche differentielles Nutzsignal, das auf den Leitern entgegengesetzt ist, wird weniger stark beeinflusst.
- Flexibilität bei der Anwendung: Die doppelte Durchführung ermöglicht die Entstörung von einzelnen Leitern (durch doppeltes Durchführen eines Kabels) oder die Entstörung von zwei separaten Leitungen in einem System. Dies bietet eine hohe Flexibilität bei der Platzierung und Anwendung.
- Verbesserte mechanische Stabilität: Die clip-on-Konstruktion mit zwei Öffnungen ermöglicht eine sichere und feste Arretierung am Kabel, was ein Verrutschen verhindert und eine konstante Entstörleistung gewährleistet.
BN 61-202: Ihre erste Wahl für professionelle Entstörung
Wenn Sie Wert auf ungetrübte Signalqualität, maximale Systemzuverlässigkeit und die Einhaltung von EMV-Richtlinien legen, ist der BN 61-202 Doppellochkern eine strategische Investition. Seine durchdachte Konstruktion, die hochwertigen Materialien und die einfache Anwendung machen ihn zu einem unverzichtbaren Werkzeug für Ingenieure und Techniker, die keine Kompromisse bei der Leistung eingehen wollen. Verabschieden Sie sich von frustrierenden EMI-Problemen und erleben Sie die Vorteile einer stabilen und zuverlässigen Elektronik. Lan.de liefert Ihnen diese Essenz der Signalintegrität direkt in Ihre Werkstatt.
FAQ – Häufig gestellte Fragen zu BN 61-202 – Doppellochkern, außen 13 / 7 mm, innen 4 mm, Al: 425
Was genau ist ein Doppellochkern und wofür wird er verwendet?
Ein Doppellochkern, wie der BN 61-202, ist ein Ferritkern mit zwei separaten Durchführungen. Er wird primär zur Unterdrückung von unerwünschten hochfrequenten elektromagnetischen Störungen (EMI/RFI) auf elektrischen Leitungen eingesetzt. Durch seine spezielle Konstruktion kann er sowohl Gleichtaktstörungen als auch Leitungsrauschen effektiv dämpfen und so die Signalintegrität und die Zuverlässigkeit elektronischer Geräte verbessern.
Welche Art von Störungen kann der BN 61-202 effektiv reduzieren?
Der BN 61-202 ist besonders effektiv bei der Reduzierung von hochfrequenten Störungen, die typischerweise in digitalen Schaltungen, Kommunikationsleitungen und Stromversorgungen auftreten. Er minimiert insbesondere Gleichtaktrauschen, das durch externe Einstreuungen oder interne Oszillationen verursacht wird, sowie unerwünschte HF-Anteile auf differentiellen Signalleitungen.
Ist die Montage des BN 61-202 kompliziert?
Nein, die Montage des BN 61-202 ist denkbar einfach. Er verfügt über einen Clip-On-Mechanismus, der es ermöglicht, den Kern werkzeuglos und ohne Lötarbeiten direkt auf das zu entstörende Kabel zu befestigen. Dies macht ihn ideal für nachträgliche Verbesserungen oder für Produktionslinien, bei denen schnelle Montage entscheidend ist.
Für welche Kabeltypen ist der BN 61-202 geeignet?
Mit seinem inneren Lochdurchmesser von 4 mm ist der BN 61-202 für eine Vielzahl von Kabeln geeignet, darunter typische Datenleitungen (z.B. USB, Ethernet), Stromzuführungen und Signalkabel. Die doppelte Durchführung erlaubt es, entweder ein einzelnes, dickeres Kabel hindurchzuführen oder zwei separate, dünnere Kabel.
Was bedeutet die Angabe „Al: 425“ für die Leistung des Kerns?
„Al: 425“ bezieht sich auf die Anfangspermeabilität des Ferritmaterials. Sie gibt an, wie stark das Material auf externe Magnetfelder reagiert. Ein Wert von 425 deutet auf ein Material hin, das für die effektive Dämpfung von hochfrequenten Störungen optimiert ist. Es bietet eine hohe Impedanz bei den relevanten Frequenzen, ohne dabei die gewünschten Nutzsignale zu stark zu beeinflussen.
Kann ich den BN 61-202 auch für analoge Signale verwenden?
Ja, der BN 61-202 kann auch zur Entstörung von analogen Signalen eingesetzt werden, insbesondere wenn diese empfindlich auf Rauschen und Störungen reagieren. Seine Fähigkeit, Gleichtaktrauschen zu reduzieren, ist hierbei von besonderem Vorteil. Es ist jedoch stets ratsam, die spezifischen Anforderungen der Anwendung zu prüfen, um die optimale Leistung zu gewährleisten.
Wie unterscheidet sich ein Doppellochkern von einem einfachen Ferritring?
Ein Doppellochkern bietet durch seine spezielle Geometrie eine höhere induktive Kopplung und damit eine potenziell stärkere Entstörwirkung als ein einfacher Ferritring vergleichbarer Größe. Die doppelte Führung des Kabels maximiert die Induktivität, die zur Dämpfung von Störsignalen genutzt wird, und ermöglicht eine effiziente Unterdrückung von Gleichtaktstörungen.
