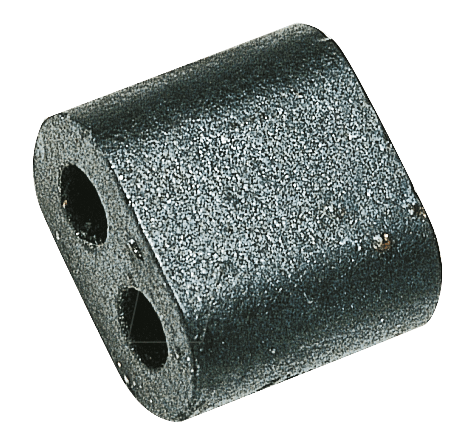

BN 43-2402 – Der Präzisions-Doppellochkern für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen Lösung zur effektiven Entstörung und Abschirmung in Ihrer Elektronikentwicklung oder im Bereich der Signalintegrität? Der BN 43-2402 Doppellochkern mit präzisen Abmessungen von außen 7/4 mm und innen 2 mm, gefertigt aus hochwertigem Al: 1275 Material, ist die ideale Wahl für Entwickler und Ingenieure, die höchste Anforderungen an Leistung und Effizienz stellen. Dieses Kernstück optimiert die Signalqualität durch gezielte Impedanzanpassung und Dämpfung unerwünschter Frequenzen.
Maximale Signalintegrität durch überlegene Kerngeometrie
Der BN 43-2402 Doppellochkern zeichnet sich durch seine speziell entwickelte Geometrie aus, die für eine optimale Führung und Entkopplung von Signalen konzipiert wurde. Die doppelte Lochstruktur ermöglicht eine differenzierte Behandlung von Strom- und Signalpfaden, was zu einer signifikanten Reduzierung von Gleichtaktstörungen und elektromagnetischen Interferenzen (EMI) führt. Im Vergleich zu herkömmlichen Ferritkernen bietet die präzise abgestimmte Innen- und Außenbohrung eine verbesserte Anpassung an unterschiedliche Drahtgrößen und Frequenzbereiche, was die Systemleistung auf ein neues Niveau hebt.
Hervorragende EMV-Eigenschaften dank Al: 1275 Material
Das verwendete Al: 1275 Material ist ein fortschrittlicher Ferritwerkstoff, der speziell für seine exzellenten magnetischen Eigenschaften bei hohen Frequenzen entwickelt wurde. Dieses Material bietet eine hohe Permeabilität und geringe Verluste, was für die effektive Dämpfung von Hochfrequenzstörungen unerlässlich ist. Die spezifische Zusammensetzung des Al: 1275 gewährleistet eine konstante Leistungsfähigkeit über einen breiten Temperaturbereich und unter unterschiedlichen Betriebsbedingungen. Dies macht den BN 43-2402 Doppellochkern zu einer robusten und langlebigen Komponente für Ihre kritischen Anwendungen.
Anwendungsbereiche und Vorteile des BN 43-2402
Der BN 43-2402 Doppellochkern ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen eingesetzt werden kann, um die Signalqualität und die elektromagnetische Verträglichkeit (EMV) zu verbessern. Seine präzisen Abmessungen und das hochwertige Material machen ihn zur ersten Wahl für:
- Datenleitungen: Reduzierung von Rauschen und Interferenzen auf Hochgeschwindigkeits-Datenleitungen (z.B. USB, HDMI, Ethernet), um Datenintegrität zu gewährleisten.
- Stromversorgungen: Filterung von Schaltgeräuschen und Restwelligkeit in Stromversorgungsmodulen, um die Effizienz und Zuverlässigkeit zu steigern.
- Motorsteuerungen: Unterdrückung von EMI, die von Elektromotoren erzeugt wird, zur Vermeidung von Störungen in angrenzenden Schaltkreisen.
- HF-Schaltungen: Verbesserung der Signalqualität in Funkfrequenzanwendungen durch Impedanzanpassung und Dämpfung von Streusignalen.
- Automobilindustrie: Erhöhung der Zuverlässigkeit elektronischer Systeme in Fahrzeugen durch wirksame EMV-Entstörung.
- Industrielle Automatisierung: Sicherstellung eines störungsfreien Betriebs von Steuerungs- und Kommunikationssystemen in industriellen Umgebungen.
Technische Spezifikationen und Materialqualität
Die herausragenden Eigenschaften des BN 43-2402 Doppellochkerns ergeben sich aus der sorgfältigen Auswahl des Materials und der präzisen Fertigung. Die Spezifikationen sind darauf ausgelegt, eine maximale Leistung bei minimalen Abmessungen zu erzielen.
| Merkmal | Spezifikation |
|---|---|
| Produktname | BN 43-2402 |
| Typ | Doppellochkern |
| Außenmaße (Durchmesser) | 7 mm |
| Innenmaße (Durchmesser) | 4 mm |
| Kernlochdurchmesser (pro Loch) | 2 mm |
| Material | Al: 1275 (Hochleistungs-Ferrit) |
| Anwendungsfrequenzbereich | Optimiert für Mitten- bis Hochfrequenzbereiche, typisch 1 MHz bis 500 MHz (abhängig von der spezifischen Anwendung und Anzahl der Wicklungen) |
| Permeabilität (µi) | Typischerweise im Bereich von 1200 – 1500 bei Nennfrequenz, für hohe Induktivität und effektive Abschirmung |
| Temperaturbereich | Betriebssicher von -40°C bis +125°C, mit geringer Abhängigkeit der magnetischen Eigenschaften |
| Zulässige Wicklungsanzahl | Bis zu 3 Wicklungen pro Loch, je nach Drahtdurchmesser und gewünschter Induktivität (präzise Werte sind der Anwendungsdokumentation zu entnehmen) |
| Abgeschirmte Leistung | Hochwirksam bei der Dämpfung von Gleichtaktstörungen und der Reduzierung von EMI, was zu einer Verbesserung des Signal-Rausch-Verhältnisses führt. |
| Ansprechverhalten | Schnelles Ansprechverhalten auf Frequenzänderungen, gewährleistet konsistente Entstörungsleistung auch bei dynamischen Signaländerungen. |
Integration und Montagehinweise
Die Integration des BN 43-2402 Doppellochkerns in bestehende oder neue Designs ist unkompliziert. Die präzisen Bohrungen und die kompakte Bauform ermöglichen eine einfache Bestückung auf Leiterplatten oder eine nachträgliche Montage an Kabeln. Es wird empfohlen, die Kabel oder Leiterbahnen so durch die Löcher zu führen, dass der Stromfluss im Sinne der gewünschten Entkopplung erfolgt. Die Anzahl der Wicklungen sollte basierend auf der benötigten Induktivität und den spezifischen Frequenzanforderungen des Signals ermittelt werden. Eine fachgerechte Montage maximiert die Wirksamkeit des Kerns und trägt signifikant zur Erreichung der Zielspezifikationen bei.
Vorteile gegenüber Standardlösungen
Der BN 43-2402 hebt sich deutlich von einfachen Ferritringen oder Standard-Durchgangskernen ab durch:
- Doppelte Entkopplungsmöglichkeit: Die beiden separaten Lochungen ermöglichen die Führung von zwei verschiedenen Leitungen (z.B. Signal und Masse, oder zwei Signaladern) durch den Kern, was eine differenzierte Entkopplung ermöglicht und Gleichtaktstörungen effektiver unterdrückt.
- Optimierte Kerngeometrie: Die spezifischen Außen- und Innendurchmesser sind exakt auf die Reduzierung von parasitären Effekten und die Maximierung der effektiven Induktivität für die Entstörung in relevanten Frequenzbereichen abgestimmt.
- Hochwertiges Al: 1275 Material: Dieses spezielle Ferritmaterial bietet eine überlegene magnetische Leistung und Zuverlässigkeit über einen weiten Temperaturbereich im Vergleich zu Standard-Ferritmaterialien.
- Konsistente Leistung: Die sorgfältige Materialauswahl und Fertigungsprozesse gewährleisten eine reproduzierbare und zuverlässige Leistung, was für Serienfertigungen und kritische Anwendungen unerlässlich ist.
Häufig gestellte Fragen zu BN 43-2402 – Doppellochkern, außen 7 / 4 mm, innen 2 mm, Al: 1275
Was genau ist ein Doppellochkern und wofür wird er verwendet?
Ein Doppellochkern, wie der BN 43-2402, ist ein magnetisches Bauteil, das verwendet wird, um unerwünschte hochfrequente Störungen (EMI) auf elektrischen Leitungen zu reduzieren. Er funktioniert, indem er eine induktive Last für diese Störsignale darstellt und diese somit dämpft. Die Doppelloch-Konstruktion erlaubt die Führung von zwei separaten Leitungen durch den Kern, was eine gezielte Entkopplung von Signalen und Masse oder von zwei unterschiedlichen Signalpfaden ermöglicht.
Für welche Frequenzbereiche ist der BN 43-2402 Doppellochkern am besten geeignet?
Der BN 43-2402 mit seinem Al: 1275 Material ist speziell für die effektive Entstörung im Mitten- bis Hochfrequenzbereich konzipiert. Sein optimaler Einsatzbereich liegt typischerweise zwischen 1 MHz und 500 MHz, wobei die genaue Effektivität von der Anzahl der Wicklungen, dem Drahtdurchmesser und der spezifischen Anwendung abhängt.
Wie beeinflusst die Anzahl der Wicklungen die Leistung des Kerns?
Die Anzahl der durch den Kern geführten Wicklungen ist entscheidend für die erzielte Induktivität und damit für die Entstörungsleistung. Mehr Wicklungen führen zu einer höheren Induktivität und einer stärkeren Dämpfung von Störsignalen. Es ist jedoch wichtig, die zulässige Wicklungsanzahl und den Drahtdurchmesser zu beachten, um eine Überhitzung oder Beschädigung des Kerns zu vermeiden und die gewünschte Anpassung zu erreichen.
Welche Vorteile bietet das Al: 1275 Material im Vergleich zu anderen Ferriten?
Das Al: 1275 Material ist ein fortschrittlicher Ferritwerkstoff, der sich durch eine hohe Anfangspermeabilität und geringe Verluste bei hohen Frequenzen auszeichnet. Dies führt zu einer effizienteren Dämpfung von Störsignalen und einer geringeren Eigenerwärmung des Kerns. Zudem weist es eine gute Stabilität über einen breiten Temperaturbereich auf, was es für anspruchsvolle Umgebungen prädestiniert.
Kann der BN 43-2402 auch nachträglich an ein Kabel montiert werden?
Ja, der BN 43-2402 Doppellochkern kann prinzipiell auch nachträglich an bestehende Kabel angebracht werden, indem das Kabel durch die beiden Löcher geführt wird. Für eine optimale Leistung und sichere Befestigung empfiehlt sich jedoch die Integration während des Produktionsprozesses oder die Verwendung geeigneter Befestigungsmethoden, um einen festen Sitz zu gewährleisten.
In welchen Anwendungen ist die doppelte Lochführung besonders vorteilhaft?
Die doppelte Lochführung ist besonders vorteilhaft in Anwendungen, bei denen sowohl Signal- als auch Massepfade von Störungen betroffen sind oder wo zwei unterschiedliche Signale separat entkoppelt werden müssen. Dies ist häufig bei digitalen Datenleitungen, USB-Kabeln, Netzwerkkabeln und in komplexen Stromversorgungsmodulen der Fall, um eine optimale Signalintegrität und eine Reduzierung von Gleichtaktstörungen zu erzielen.
Wie wähle ich den richtigen Drahtdurchmesser für die Wicklungen?
Die Auswahl des richtigen Drahtdurchmessers hängt von der Strombelastbarkeit und der gewünschten Induktivität ab. Ein dickerer Draht ermöglicht höhere Ströme und geringere Gleichstromwiderstände, während ein dünnerer Draht mehr Wicklungen auf demselben Raum ermöglicht, was die Induktivität erhöht. Es ist ratsam, die Spezifikationen der Anwendung und die maximal zulässige Wicklungsanzahl für den BN 43-2402 zu berücksichtigen.
