Störungsfreie Elektronik mit dem BLM18PG 471 EMI Suppression Filter
Störungen durch elektromagnetische Interferenzen (EMI) können die Leistung und Zuverlässigkeit elektronischer Schaltungen erheblich beeinträchtigen. Der BLM18PG 471 – EMI Suppression Filter, konzipiert für SMD0603-Bauformen und mit einer Impedanz von 470 Ohm, ist die essenzielle Lösung für Entwickler und Ingenieure, die eine effektive Rauschunterdrückung in kompakter Bauweise benötigen. Ideal für den Einsatz in empfindlichen Signalpfaden, Stromversorgungen und HF-Schaltungen, garantiert dieser Filter eine saubere Signalintegrität und verhindert unerwünschte Nebeneffekte, die durch EMI verursacht werden.
Vorteile des BLM18PG 471 EMI Suppression Filters
Der BLM18PG 471 übertrifft herkömmliche Filterlösungen durch seine präzise Abstimmung und die optimierte Bauform, die eine nahtlose Integration in moderne, dicht bestückte Leiterplatten ermöglicht. Seine hohe Effizienz bei der Unterdrückung breitbandiger EMI-Störungen, gepaart mit geringem Durchgangswiderstand, macht ihn zur bevorzugten Wahl für anspruchsvolle Anwendungen.
- Effektive Rauschunterdrückung: Bietet eine signifikante Dämpfung von EMI über einen breiten Frequenzbereich, was zu einer verbesserten Systemleistung und Stabilität führt.
- Kompakte Bauform (SMD0603): Ermöglicht den Einsatz in platzbeschränkten Designs, ohne Kompromisse bei der Leistung einzugehen. Die Oberflächenmontagetechnik erleichtert die automatische Bestückung.
- Hohe Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards, gewährleistet der Filter eine langlebige und stabile Funktion unter verschiedensten Betriebsbedingungen.
- Optimierte Impedanz (470 Ohm): Speziell ausgewählt, um eine effektive Dämpfung von Störsignalen bei gleichzeitiger Minimierung von Signalverlusten im Nutzsignal zu erreichen.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von elektronischen Geräten, von Konsumerelektronik bis hin zu industriellen Steuerungen und Telekommunikationstechnik.
- Kosteneffizienz: Bietet eine kostengünstige Methode zur Erzielung einer hohen elektromagnetischen Verträglichkeit (EMV), ohne die Notwendigkeit teurerer Abschirmungsmaßnahmen.
Technische Spezifikationen und Designmerkmale
Der BLM18PG 471 repräsentiert die Spitzenklasse im Bereich der passiven EMI-Unterdrückungskomponenten. Seine Konstruktion ist auf maximale Leistungsfähigkeit und Zuverlässigkeit ausgelegt. Die Auswahl der Materialien und die präzise Fertigung ermöglichen eine herausragende Performance bei der Filterung unerwünschter Frequenzanteile, die oft durch externe Quellen oder interne Schaltvorgänge entstehen.
Struktur und Funktionsweise: Dieser Filter nutzt die Eigenschaften von Ferritmaterialien, um hochfrequente Störsignale zu absorbieren und in Wärme umzuwandeln. Die kompakte Bauweise als SMD-Bauteil (Surface Mount Device) integriert sich nahtlos in moderne Leiterplattenlayouts. Die angegebene Impedanz von 470 Ohm ist charakteristisch für die Filterwirkung bei den typischen Störfrequenzen, während sie den Durchgang des gewünschten Nutzsignals nur minimal beeinflusst.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | BLM18PG 471 |
| Typ | EMI Suppression Filter |
| Bauform | SMD0603 |
| Nennimpedanz | 470 Ohm |
| Material | Hochleistungs-Ferrit (Spezifisches Ferritmaterial für breitbandige Rauschunterdrückung) |
| Betriebstemperaturbereich | -40°C bis +125°C (Typisch für industrielle und Automotive-Anwendungen) |
| Maximaler Gleichstrom | Die Strombelastbarkeit ist für typische Signalpfade ausgelegt, nicht für hohe Stromversorgungen. Genaue Werte sind im Datenblatt zu finden. |
| Anwendungsbereiche | Signal filtering, power line filtering, data line filtering, RF circuits |
| Konstruktion | Mehrlagige Keramikstruktur mit internen Leitern und externer Beschichtung für robusten Schutz. |
| EMV-Konformität | Unterstützt die Erreichung von EMV-Standards durch Reduzierung von Abstrahlung und Störanfälligkeit. |
Anwendungsbereiche für maximale Leistung
Der BLM18PG 471 ist ein vielseitiges Bauteil, das in einer Vielzahl von elektronischen Systemen eingesetzt werden kann, um die Signalintegrität zu gewährleisten und die Einhaltung von EMV-Vorschriften zu erleichtern. Seine kleine Bauform und hohe Effizienz machen ihn zu einer bevorzugten Wahl für moderne, kompakte Designs.
Signalpfadoptimierung
In empfindlichen analogen oder digitalen Signalpfaden kann der BLM18PG 471 unerwünschte hochfrequente Rauschanteile effektiv herausfiltern. Dies ist entscheidend für Anwendungen wie Audioverstärker, Sensorauslesungen und Kommunikationsschnittstellen, bei denen selbst kleinste Störungen die Datenqualität beeinträchtigen können.
Stromversorgungsentkopplung
Auch in Stromversorgungsleitungen kann der BLM18PG 471 dazu beitragen, hochfrequente Störungen zu dämpfen, die von schaltenden Netzteilen oder anderen Geräten in der Nähe erzeugt werden. Dies verbessert die Stabilität der Versorgungsspannung für empfindliche Komponenten.
HF-Schaltungen
In Hochfrequenzanwendungen, wie sie in Funkmodulen oder drahtlosen Kommunikationsgeräten vorkommen, spielt die Unterdrückung von EMI eine kritische Rolle. Der BLM18PG 471 hilft dabei, die Signalreinheit zu erhalten und die Leistung von Sende- und Empfangsschaltungen zu optimieren.
Datenleitungsfilterung
Für Schnittstellen wie USB, I2C oder SPI kann die Integration des BLM18PG 471 unerwünschte Interferenzen unterdrücken, die zu Datenfehlern oder Kommunikationsabbrüchen führen können. Dies erhöht die Zuverlässigkeit der Datenübertragung erheblich.
Industrielle Steuerungen und Automotive-Elektronik
In rauen Umgebungen mit potenziell hohen elektromagnetischen Störpegeln wie in industriellen Anlagen oder Fahrzeugen, bietet der BLM18PG 471 eine robuste Lösung zur Verbesserung der EMV und der Systemstabilität.
Häufig gestellte Fragen zu BLM18PG 471 – EMI Suppression Filter SMD0603 BLM18 470 Ohm
Wie funktioniert ein EMI Suppression Filter?
Ein EMI Suppression Filter, wie der BLM18PG 471, nutzt die Eigenschaften von Ferritmaterialien oder anderen Induktivitäten, um hochfrequente Störsignale zu dämpfen. Bei hohen Frequenzen wirkt die Induktivität des Filters wie ein hoher Widerstand für das Störsignal, wodurch dieses absorbiert und in der Regel in Wärme umgewandelt wird. Nutzsignale mit niedrigeren Frequenzen werden hingegen kaum beeinträchtigt.
Für welche Arten von Störungen ist der BLM18PG 471 am besten geeignet?
Der BLM18PG 471 ist für die Unterdrückung von breitbandigen hochfrequenten Störungen (EMI) konzipiert. Dazu gehören Störungen, die durch Schaltvorgänge von digitalen Bausteinen, Hochfrequenzschwingungen oder externe elektromagnetische Felder verursacht werden. Seine 470 Ohm Nennimpedanz ist für viele gängige Störfrequenzen optimiert.

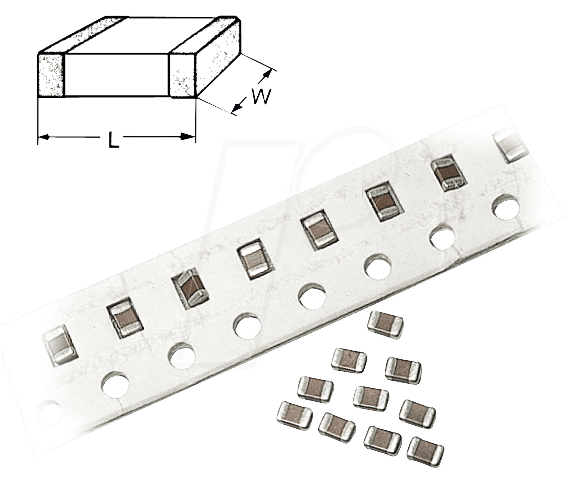

Was bedeutet die Bauform SMD0603?
SMD0603 bezieht sich auf die physische Größe des Bauteils für die Oberflächenmontage. Die Bezeichnung 0603 steht für Zoll-Maße, wobei die Abmessungen ungefähr 0,06 Zoll x 0,03 Zoll (entspricht ca. 1,6 mm x 0,8 mm) betragen. Dies ist eine sehr gängige und kompakte Bauform für moderne Elektronik.
Kann der BLM18PG 471 auch in Stromversorgungsleitungen eingesetzt werden?
Ja, der BLM18PG 471 kann zur Filterung von hochfrequenten Störungen auf Stromversorgungsleitungen eingesetzt werden, insbesondere wenn diese Leitungen empfindliche Komponenten speisen. Es ist jedoch wichtig, die maximale Strombelastbarkeit des Filters zu berücksichtigen. Für sehr hohe Stromanwendungen sind möglicherweise andere Filtertypen besser geeignet.
Wie beeinflusst die 470 Ohm Impedanz die Signalqualität?
Die 470 Ohm Impedanz ist so gewählt, dass sie bei den typischen Frequenzen von EMI-Störungen eine signifikante Dämpfung bewirkt, während sie den Durchgang des gewünschten Nutzsignals, das in der Regel eine andere Frequenzcharakteristik aufweist, nur minimal beeinflusst. Eine zu hohe oder zu niedrige Impedanz könnte zu unerwünschten Signalverlusten oder zu einer unzureichenden Filterwirkung führen. Die Abstimmung auf 470 Ohm stellt einen guten Kompromiss für viele Anwendungen dar.
Ist die Verwendung von EMI-Filtern immer notwendig?
Die Notwendigkeit von EMI-Filtern hängt von der spezifischen Anwendung und den Anforderungen an die elektromagnetische Verträglichkeit (EMV) ab. Wenn ein Gerät strenge EMV-Normen erfüllen muss oder empfindliche Schaltungsteile enthält, die anfällig für Störungen sind, ist die Verwendung von EMI-Filtern oft unerlässlich, um eine zuverlässige Funktion zu gewährleisten und Störungen anderer Geräte zu vermeiden.
Welche weiteren technischen Daten sollte ich beachten?
Neben der Nennimpedanz und der Bauform sind für eine vollständige Bewertung auch die Betriebstemperatur, die maximale Strombelastbarkeit, der Gleichstromwiderstand (DCR) und die Dämpfungskurve über einen bestimmten Frequenzbereich wichtig. Diese detaillierten Spezifikationen finden sich üblicherweise im offiziellen Datenblatt des Herstellers, das für präzise Designentscheidungen konsultiert werden sollte.
