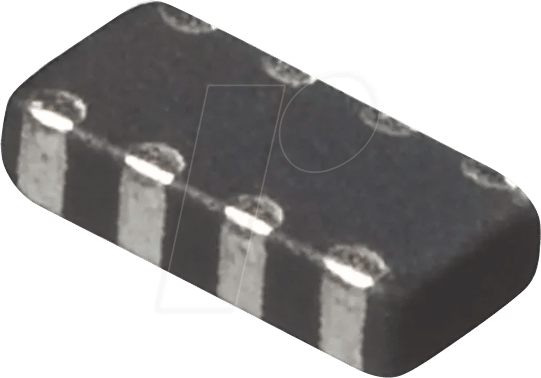

BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0: Optimale Signalintegrität für anspruchsvolle Elektronik
Stellen Sie sich unerwünschte elektromagnetische Interferenzen (EMI) vor, die die Leistung Ihrer empfindlichen elektronischen Schaltungen beeinträchtigen oder sogar zu Systemausfällen führen. Das BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0 wurde entwickelt, um genau diese Herausforderungen zu meistern. Dieses hochintegrierte Bauteil bietet eine effektive und platzsparende Lösung zur Filterung von Störsignalen, ideal für Ingenieure, Entwickler und Hersteller, die höchste Ansprüche an Signalintegrität und Zuverlässigkeit stellen.
Die überlegene Wahl für EMI-Unterdrückung: Vorteile des BLA31 A102
Im Vergleich zu diskreten Filterlösungen bietet das BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0 eine signifikante Überlegenheit durch seine integrierte Bauweise. Dies resultiert nicht nur in einer reduzierten Anzahl von Komponenten auf der Leiterplatte, sondern auch in einer verbesserten Leistung durch optimierte interne Verbindungen und geringere parasitäre Effekte. Die präzise Abstimmung der Induktivitäten und Kapazitäten innerhalb des Netzwerks gewährleistet eine effektive Dämpfung von Störsignalen über einen breiten Frequenzbereich, was die Stabilität und Funktionalität Ihrer Designs nachhaltig verbessert.
- Platzersparnis und Effizienz: Durch die Integration mehrerer passiver Komponenten in ein einziges SMD-Gehäuse (1206) wird wertvoller Platz auf der Leiterplatte gespart. Dies ist besonders in kompakten Geräten und hochintegrierten Systemen von entscheidender Bedeutung.
- Verbesserte Leistung und Zuverlässigkeit: Das Netzwerk bietet eine optimierte Dämpfung von EMI über einen breiten Frequenzbereich, was zu stabileren und zuverlässigeren elektronischen Systemen führt. Die geringeren parasitären Effekte im Vergleich zu diskreten Komponenten tragen maßgeblich zur Signalintegrität bei.
- Einfachheit im Design und Bestückung: Die Verwendung eines einzigen Bauteils anstelle mehrerer einzelner Komponenten vereinfacht das Leiterplattendesign und den automatisierten Bestückungsprozess, was zu reduzierten Fertigungskosten und einer erhöhten Durchsatzrate führt.
- Gleichbleibende Qualität: Die präzise Fertigung des BLA31 A102 gewährleistet eine konsistente Leistung und elektrische Eigenschaften, was für die Massenproduktion von entscheidender Bedeutung ist und die Notwendigkeit manueller Abstimmungen minimiert.
- Robustheit gegen Störsignale: Speziell entwickelt, um typische Störfrequenzen in digitalen und analogen Schaltungen effektiv zu unterdrücken, schützt es empfindliche Signalpfade vor schädlichen Einflüssen.
Technische Spezifikationen und Materialbeschaffenheit
Das BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0 repräsentiert fortschrittliche Fertigungstechnologien im Bereich der passiven Bauelemente. Die präzise Kalibrierung der Induktivitätswerte (nominal 1 kΩ oder 1000 Ohm Widerstand im spezifizierten Frequenzbereich) und der integrierten Kapazitäten ist entscheidend für seine filternde Wirkung. Das Gehäuse im 1206-Format ermöglicht eine einfache Handhabung und Integration in Standard-SMD-Bestückungslinien.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | BLA31 A102 – EMI Suppression Ind.-Netzwerk |
| Gehäuseformat | 1206 SMD (Surface Mount Device) |
| Nennimpedanz | 1 kΩ (typisch, bei spezifizierter Frequenz) |
| Funktion | EMI-Unterdrückungsnetzwerk (Induktor-Netzwerk) |
| Anwendungstemperaturbereich | Standardelektronik-Betriebstemperaturen, typischerweise -40°C bis +125°C (konkrete Angabe je nach Herstellerdatenblatt) |
| Materialien | Hochwertige Ferrit- oder Keramikmaterialien für Induktivitäten und Kapazitäten, mit robusten Lötanschlüssen für zuverlässige Verbindungen. Die genauen Materialzusammensetzungen sind proprietär, zielen aber auf maximale Effizienz und Langlebigkeit ab. |
| Montageart | Oberflächenmontage (SMD) |
| Signalintegrität | Entwickelt zur Minimierung von Übersprechen und zur Dämpfung von Rauschen in Hochfrequenz- und Datensignalen. |
Einsatzgebiete und Anwendungsfelder
Die hochentwickelte EMI-Unterdrückung des BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0 macht es zu einer unverzichtbaren Komponente in einer Vielzahl von anspruchsvollen Elektronikanwendungen. Seine Fähigkeit, Störsignale effizient zu filtern, ist entscheidend für die Gewährleistung der Funktionalität und Zuverlässigkeit kritischer Systeme. Die kompakte Bauform im 1206-Format erleichtert die Integration auch in dicht bestückte Leiterplatten.
- Datenkommunikationsschnittstellen: In USB-, Ethernet-, HDMI- und anderen Hochgeschwindigkeits-Datenleitungen wird das Netzwerk eingesetzt, um die Integrität der übertragenen Daten zu gewährleisten und Fehler durch EMI zu minimieren. Dies ist unerlässlich für stabile Verbindungen in Computern, Routern, Switches und Peripheriegeräten.
- Audio- und Videoverarbeitung: Empfindliche analoge und digitale Signalpfade in Kameras, Camcordern, Hi-Fi-Anlagen und Fernsehgeräten profitieren von der Dämpfung hochfrequenter Störungen, was zu klareren Audiosignalen und schärferen Bildern führt.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Genauigkeit gefordert sind, schützt das BLA31 A102 empfindliche Mess- und Steuerungssysteme vor störenden elektromagnetischen Feldern, die die Diagnose und Behandlung beeinträchtigen könnten.
- Automobilindustrie: Bordelektronik wie Infotainmentsysteme, Fahrerassistenzsysteme (ADAS) und Steuergeräte sind zunehmend Störungen ausgesetzt. Das Netzwerk trägt zur Störfestigkeit dieser kritischen Systeme bei und erhöht die Gesamtsicherheit und Funktionalität des Fahrzeugs.
- Industrielle Automatisierung: In industriellen Steuerungs- und Kommunikationssystemen, die oft in Umgebungen mit starken elektromagnetischen Feldern betrieben werden, sorgt das BLA31 A102 für eine zuverlässige Signalübertragung und verhindert Fehlfunktionen von Sensoren und Aktuatoren.
- Netzwerkgeräte und Telekommunikation: Router, Switches, Mobilfunkbasisstationen und andere Telekommunikationsinfrastrukturkomponenten erfordern eine hohe Signalintegrität, um eine stabile und störungsfreie Kommunikation zu ermöglichen.
- Embedded Systems: In einer Vielzahl von eingebetteten Systemen, von Haushaltsgeräten bis hin zu industriellen Steuerungen, hilft das Netzwerk, die Zuverlässigkeit und Leistung unter verschiedenen Betriebsbedingungen zu gewährleisten.
Integration und Handhabung
Die Implementierung des BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0 in Ihre Designs ist nahtlos und unkompliziert. Als Standard-SMD-Bauteil im 1206-Format ist es vollständig kompatibel mit gängigen automatisierten Bestückungsprozessen und Lötverfahren. Die klare Kennzeichnung und die konsistenten Abmessungen erleichtern die Handhabung im Produktionsumfeld.
FAQ – Häufig gestellte Fragen zu BLA31 A102 – EMI Suppression Ind.-Netzwerk 1206 BLA31 1K0
Was genau ist ein EMI-Unterdrückungsnetzwerk und wie funktioniert es?
Ein EMI-Unterdrückungsnetzwerk ist ein integrierter Schaltkreis, der darauf ausgelegt ist, unerwünschte elektromagnetische Interferenzen (EMI) zu filtern und zu dämpfen. Es kombiniert Induktivitäten und Kapazitäten, um hochfrequente Störsignale zu blockieren, während gewünschte Signale mit geringen Verlusten passieren können. Dies schützt empfindliche elektronische Komponenten vor Störungen und gewährleistet die Signalintegrität.
Warum ist das 1206-Gehäuseformat relevant für dieses Bauteil?
Das 1206-Gehäuseformat ist ein Standard für Oberflächenmontage-Bauteile (SMD). Es bietet eine gute Balance zwischen physischer Größe und elektrischer Leistung für viele Anwendungen. Dieses Format ermöglicht eine effiziente Platzierung auf Leiterplatten und ist gut geeignet für automatisierte Bestückungsmaschinen, was die Fertigungskosten und -zeiten reduziert.
Was bedeutet die Angabe „1K0“ im Produkttitel?
„1K0“ bezieht sich typischerweise auf die Nennimpedanz des Netzwerks, oft ausgedrückt in Ohm. In diesem Fall deutet es auf eine Impedanz von 1000 Ohm (1 kΩ) bei einer bestimmten Referenzfrequenz hin. Diese Impedanz ist entscheidend für die Filtercharakteristik des Netzwerks und seine Effektivität bei der Unterdrückung bestimmter Frequenzbereiche.
Welche Arten von Störsignalen kann dieses Netzwerk effektiv unterdrücken?
Das BLA31 A102 ist darauf ausgelegt, eine breite Palette von hochfrequenten Störsignalen zu dämpfen, die typischerweise in digitalen und analogen Schaltungen auftreten. Dazu gehören Gleichtakt- und Gegentaktstörungen, die von Schaltnetzteilen, Prozessoren, Taktgebern und anderen digitalen Komponenten erzeugt werden können.
In welchen Anwendungsbereichen ist die Verwendung dieses Netzwerks besonders empfehlenswert?
Es ist besonders empfehlenswert in Bereichen, wo Signalintegrität kritisch ist und Störsignale die Leistung beeinträchtigen könnten. Dazu zählen Hochgeschwindigkeits-Datenleitungen (USB, Ethernet, HDMI), Audio- und Videoverarbeitung, medizinische Geräte, Automobil-Elektronik, industrielle Steuerungen und Telekommunikationsinfrastruktur.
Wie unterscheidet sich ein integriertes EMI-Netzwerk von der Verwendung diskreter Induktoren und Kondensatoren?
Ein integriertes Netzwerk bietet erhebliche Vorteile gegenüber diskreten Komponenten. Es spart Platz auf der Leiterplatte, reduziert die Anzahl der Lötstellen und damit das Risiko von Fehlern, und die internen Verbindungen sind optimiert, was zu geringeren parasitären Effekten und einer überlegenen Filterleistung führt. Die präzise Abstimmung der Komponenten innerhalb des Netzwerks sorgt für konsistentere Ergebnisse.
Ist das BLA31 A102 für extreme Temperaturbedingungen geeignet?
Die genaue Spezifikation des Betriebstemperaturbereichs sollte dem spezifischen Datenblatt des Herstellers entnommen werden. Viele EMI-Unterdrückungsnetzwerke in diesem Format sind jedoch für einen weiten Temperaturbereich ausgelegt, oft von -40°C bis +125°C, was sie für den Einsatz in anspruchsvollen Umgebungen geeignet macht.
