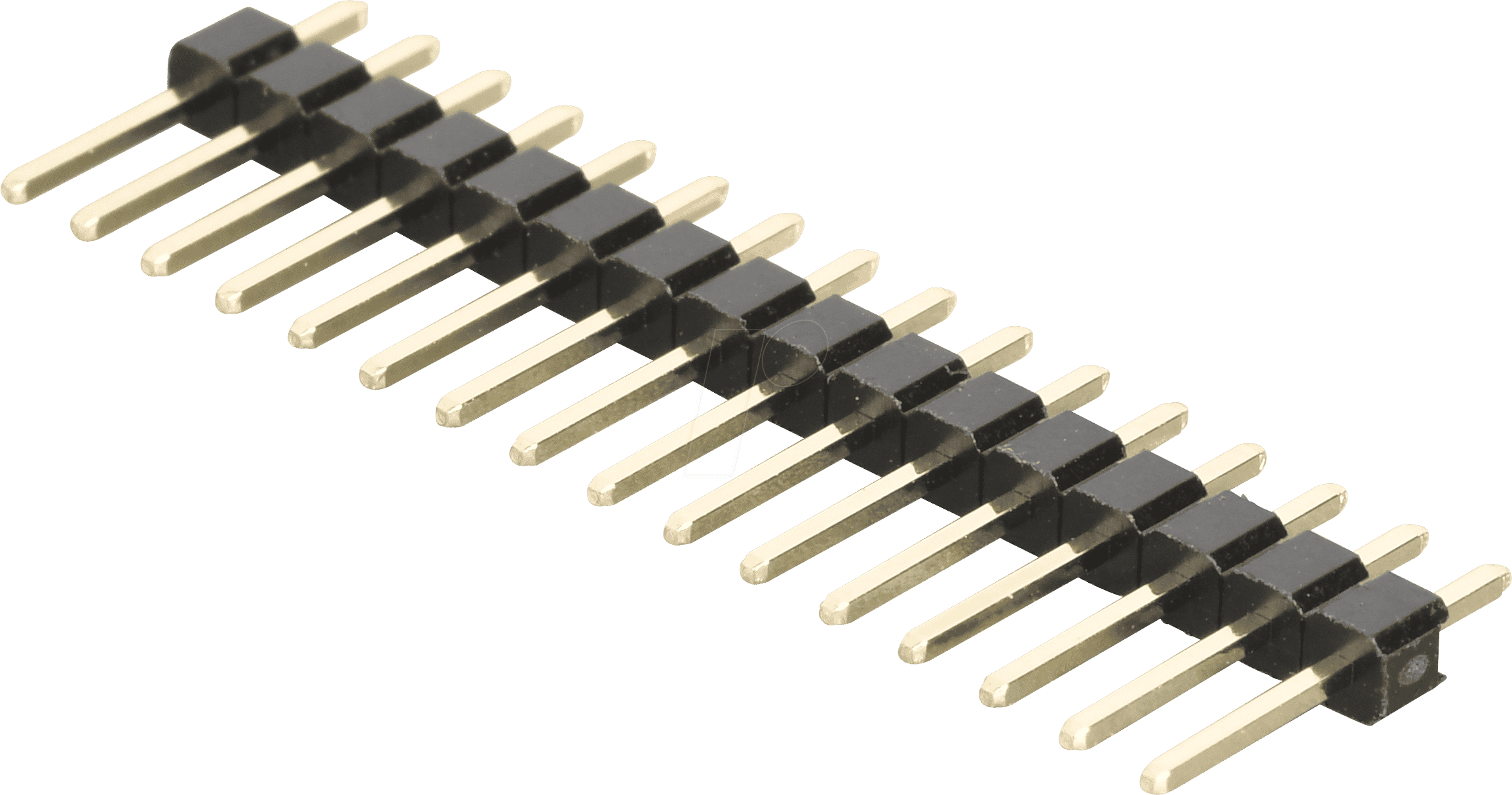

Optimale Verbindungen für Ihre Elektronikprojekte: BKL 10120923 Stiftleiste
Suchen Sie eine zuverlässige und präzise Verbindungslösung für Ihre Schaltkreise und Leiterplatten? Die BKL 10120923 Stiftleiste mit 2,54mm Rastermaß, 1×16 Pins und einer Höhe von 12,6mm in gerader Ausführung ist die ideale Wahl für Elektronikentwickler, Hobbyisten und professionelle Anwender, die Wert auf Stabilität und einfache Montage legen. Dieses Präzisionsteil löst das Problem unzuverlässiger oder unpassender Steckverbindungen und bietet eine skalierbare Lösung für eine Vielzahl von Anwendungen, von Prototypenbau bis hin zu komplexen Industrieanwendungen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die BKL 10120923 Stiftleiste zeichnet sich durch ihre herausragende Fertigungspräzision aus. Das standardisierte Rastermaß von 2,54mm (auch bekannt als „Zoll-Raster“) gewährleistet eine universelle Kompatibilität mit einer breiten Palette von Steckverbindern und Buchsenleisten, die in der Elektronikindustrie weit verbreitet sind. Diese standardisierte Konnektivität minimiert Integrationsaufwand und Fehlerquellen, was sie zu einer überlegenen Wahl gegenüber proprietären oder weniger standardisierten Lösungen macht. Die 1×16-Pin-Konfiguration bietet eine flexible und skalierbare Möglichkeit, mehrere Signale oder Stromversorgungen zu bündeln. Die gerade Bauform ist optimal für direkte Montage auf Platinen oder als Schnittstelle für Kabelkonfektionen, bei denen eine geringe Bauhöhe und ein direkter Anschluss erforderlich sind.
Hervorragende Materialqualität und Langlebigkeit
Bei der Entwicklung der BKL 10120923 Stiftleiste wurde besonderer Wert auf die Auswahl hochwertiger Materialien gelegt, die eine langfristige und zuverlässige Leistung gewährleisten. Die Pins bestehen in der Regel aus einer Kupferlegierung, die für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Diese Legierung wird typischerweise mit einer dünnen Schicht aus Zinn oder einer Edelmetalllegierung (wie Gold) überzogen, um den Übergangswiderstand weiter zu minimieren und die Lötbarkeit zu verbessern. Der Isolierkörper der Stiftleiste ist aus einem robusten Thermoplast gefertigt, das mechanischer Beanspruchung standhält und gleichzeitig eine hohe elektrische Isolation bietet. Dies schützt vor Kurzschlüssen und gewährleistet die Integrität Ihrer Schaltungen, selbst unter anspruchsvollen Umgebungsbedingungen. Die thermische Stabilität des Materials ist ebenfalls entscheidend, um Verformungen bei Lötprozessen oder erhöhten Betriebstemperaturen zu vermeiden.
Technische Spezifikationen und Designmerkmale
Die technischen Spezifikationen der BKL 10120923 Stiftleiste sind auf maximale Funktionalität und Benutzerfreundlichkeit ausgelegt. Das 2,54mm Rastermaß ist ein globaler Standard, der eine nahtlose Integration in bestehende Designs ermöglicht. Die Pin-Anzahl von 1×16 bietet eine hohe Dichte an Anschlusspunkten auf kleinstem Raum. Die relativ geringe Einbauhöhe von 12,6mm macht diese Stiftleiste ideal für Anwendungen mit begrenztem vertikalem Bauraum, wie sie häufig in kompakten elektronischen Geräten oder Mehrlagen-Leiterplatten-Designs vorkommen. Die gerade Ausrichtung der Pins erleichtert die automatische Bestückung auf Leiterplatten mittels Pick-and-Place-Maschinen und vereinfacht die manuelle Lötung. Die präzise gefertigten Pins sind leicht verformbar genug für eine sichere Steckverbindung, aber gleichzeitig stabil genug, um wiederholtem Ein- und Ausstecken standzuhalten, ohne ihre Form zu verlieren.
Vorteile der BKL 10120923 Stiftleiste
- Universelle Kompatibilität: Das 2,54mm Rastermaß ermöglicht die einfache Anbindung an eine Vielzahl von Standardkomponenten und Stecksystemen.
- Hohe Anschlussdichte: 16 Pins auf einer einzigen Reihe bieten effiziente Raumnutzung für multiple Signalführungen.
- Robuste Konstruktion: Hochwertige Materialien gewährleisten Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
- Optimale Montage: Die gerade Bauform erleichtert die automatische und manuelle Bestückung auf Leiterplatten.
- Geringe Bauhöhe: Mit 12,6mm passt die Stiftleiste auch in Anwendungen mit begrenztem vertikalem Bauraum.
- Verbesserte Signalintegrität: Präzise gefertigte Pins minimieren den Übergangswiderstand und sorgen für stabile elektrische Verbindungen.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für Standardanforderungen in der Elektronikentwicklung.
Detaillierte Produkt-Eigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller-Artikelnummer | BKL 10120923 |
| Produkttyp | Stiftleiste, gerade |
| Rastermaß | 2,54 mm (Zoll-Raster) |
| Anzahl der Pins | 1 x 16 Pins |
| Bauhöhe (H) | 12,6 mm |
| Montageart | Durchsteckmontage (THT) |
| Material Pin (typisch) | Kupferlegierung mit Zinn-/Edelmetallbeschichtung |
| Material Isolierkörper (typisch) | Hochtemperatur-Thermoplast (z.B. PA, PBT) |
| Betriebstemperaturbereich (typisch) | -40°C bis +105°C (abhängig vom Isolierwerkstoff) |
| Maximale Strombelastbarkeit pro Pin (typisch) | 1-3 A (abhängig vom Pin-Durchmesser und Umgebungsbedingungen) |
| Isolationswiderstand (typisch) | > 1000 MΩ bei 500V DC |
| Einsatzgebiete | Prototypenbau, industrielle Steuerungen, IoT-Geräte, Automotive-Elektronik, Mess- und Regeltechnik |
Erweiterte Anwendungsbereiche und technische Überlegungen
Die BKL 10120923 Stiftleiste ist mehr als nur ein einfacher Steckverbinder; sie ist ein essenzieller Baustein für die Signalübertragung und Stromversorgung in einer Vielzahl von elektronischen Systemen. Ihre Konstruktion mit einem 2,54mm Rastermaß hat sich über Jahrzehnte als Branchenstandard etabliert und bietet eine unparalleled Kompatibilität mit einer riesigen Auswahl an passenden Buchsenleisten, Flachbandkabeln mit entsprechenden Steckern und einer breiten Palette von Erweiterungsboards und Sensormodulen. Diese universelle Anbindung reduziert den Entwicklungsaufwand erheblich, da keine speziellen Adapter oder kundenspezifischen Konfektionen erforderlich sind. Die gerade Ausführung (oft als „single row header“ bezeichnet) ist besonders vorteilhaft für Anwendungen, bei denen Platz auf der Leiterplatte eine wichtige Rolle spielt. Sie kann vertikal oder horizontal auf einer Platine montiert werden, je nach Designanforderungen. Die Pin-Struktur ermöglicht eine sichere und formschlüssige Verbindung, die auch Vibrationen standhält, was in mobilen oder industriellen Umgebungen von entscheidender Bedeutung ist. Die Isolierkörper aus robusten Kunststoffen bieten nicht nur elektrische Trennung, sondern auch mechanischen Schutz für die empfindlichen Kontakte. Die Auswahl des richtigen Isolierkunststoffs ist entscheidend für die thermische Belastbarkeit. Materialien wie PBT (Polybutylenterephthalat) oder PA (Polyamid) sind üblich und bieten gute mechanische Festigkeit sowie eine hohe Temperaturbeständigkeit, die für Lötprozesse (Reflow-Löten oder Wellenlöten) und den Betrieb unter erhöhten Temperaturen notwendig ist.
Die Beschichtung der Stiftkontakte ist ein weiterer wichtiger Aspekt für die Langzeitperformance. Eine reine Zinnbeschichtung ist kostengünstig und bietet eine gute Lötbarkeit, kann aber mit der Zeit oxidieren und zu erhöhten Übergangswiderständen führen. Für anspruchsvollere Anwendungen, insbesondere dort, wo häufiges Stecken und Entstecken stattfindet oder die Umweltbedingungen korrosiv sind, werden oft dünne Goldschichten auf den Kontakten aufgebracht. Diese Goldschichten bieten exzellente Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl von Steckzyklen. Es ist wichtig, die Spezifikationen des Herstellers zu prüfen, um die genaue Art der Beschichtung und die damit verbundenen Leistungsvorteile zu verstehen.
Die Nennspannung und Strombelastbarkeit sind ebenfalls kritische Parameter. Obwohl die BKL 10120923 Stiftleiste typischerweise für Signalanwendungen konzipiert ist, können ihre Pins bei richtiger Dimensionierung auch für die Stromversorgung von Bauteilen mit geringem Stromverbrauch eingesetzt werden. Die maximale Strombelastbarkeit hängt stark vom Pin-Durchmesser, der Länge der stromführenden Bahn auf der Leiterplatte und der Umgebungstemperatur ab. Es ist ratsam, die maximal zulässige Stromdichte nicht zu überschreiten, um Überhitzung und Beschädigung zu vermeiden. Die Isolationsspannung ist ebenfalls eine wichtige Kenngröße, die sicherstellt, dass die Leiste auch bei höheren Spannungen eine sichere elektrische Trennung gewährleistet und somit die Sicherheit des Gesamtsystems erhöht.
Für Entwickler, die auf einer Leiterplatte arbeiten, bietet die gerade Stiftleiste eine einfache und zuverlässige Möglichkeit zur Anbindung von externen Geräten, zur Realisierung von Debug-Schnittstellen oder zur Implementierung von Jumper-Konfigurationen. Die Montage auf der Platine kann entweder durch manuelles Löten oder durch den Einsatz von automatischen Bestückungslinien erfolgen. Die Löcher auf der Leiterplatte müssen präzise auf das 2,54mm Rastermaß abgestimmt sein, um eine optimale und stabile Steckverbindung zu gewährleisten. Die Präzision der BKL 10120923 Stiftleiste minimiert dabei die Toleranzen und vereinfacht den Bestückungsprozess erheblich.
FAQ – Häufig gestellte Fragen zu BKL 10120923 – Stiftleiste 2,54mm 1×16 H=12,6mm gerade
Was ist das typische Einsatzgebiet für eine 2,54mm Stiftleiste wie die BKL 10120923?
Diese Art von Stiftleiste wird häufig in der Elektronikentwicklung, im Prototypenbau, in industriellen Steuerungen, in der Robotik und in vielen anderen Bereichen eingesetzt, wo eine standardisierte und zuverlässige elektrische Verbindung zwischen Leiterplatten, Kabeln oder anderen Modulen benötigt wird. Sie ist ideal für die Übertragung von Signalen, Daten und Strom.
Welche Vorteile bietet das 2,54mm Rastermaß?
Das 2,54mm Rastermaß ist ein internationaler Standard in der Elektronikindustrie. Dies bedeutet, dass diese Stiftleiste mit einer Vielzahl von standardisierten Buchsenleisten, Flachbandkabeln und anderen Komponenten kompatibel ist, was die Integration in bestehende Systeme vereinfacht und die Auswahlmöglichkeiten erweitert.
Ist die BKL 10120923 Stiftleiste für den Einsatz in hohen Temperaturen geeignet?
Die Eignung für hohe Temperaturen hängt vom Material des Isolierkörpers ab. Typischerweise werden Thermoplaste wie PBT oder PA verwendet, die Temperaturen von bis zu 105°C oder mehr standhalten können. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt des Herstellers, um sicherzustellen, dass die Leiste für Ihre spezifischen Temperaturanforderungen geeignet ist.
Wie wird die BKL 10120923 Stiftleiste auf einer Leiterplatte montiert?
Diese Stiftleiste ist für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und dann von der Unterseite der Platine gelötet, um eine dauerhafte und stabile Verbindung zu gewährleisten.
Kann ich die BKL 10120923 Stiftleiste auch für Stromversorgungszwecke verwenden?
Ja, je nach Strombedarf Ihrer Anwendung kann diese Stiftleiste auch für die Stromversorgung genutzt werden. Die maximale Strombelastbarkeit pro Pin ist jedoch begrenzt und hängt von Faktoren wie Pin-Durchmesser, Leiterbahnbreite und Umgebungstemperatur ab. Es ist ratsam, die maximal zulässige Stromdichte nicht zu überschreiten und gegebenenfalls dickere Leiterbahnen zu verwenden, um Überhitzung zu vermeiden.
Was bedeutet die Angabe „gerade“ bei der Beschreibung der Stiftleiste?
Das Attribut „gerade“ bezieht sich auf die Ausrichtung der Pins. Bei einer geraden Stiftleiste verlaufen die Pins parallel zur Lötseite der Leiterplatte und senkrecht zur Platinenoberfläche. Dies steht im Gegensatz zu gewinkelten Stiftleisten, bei denen die Pins im rechten Winkel zur Lötseite abgebogen sind.
Bietet BKL auch passende Buchsenleisten oder Kabelkonfektionen an?
BKL ist ein renommierter Hersteller von Verbindungskomponenten. Es ist sehr wahrscheinlich, dass BKL oder andere Hersteller entsprechende Buchsenleisten, Kabelstecker oder vorkonfektionierte Kabel im Sortiment führen, die perfekt mit dieser Stiftleiste kompatibel sind. Wir bei Lan.de führen eine breite Palette solcher Zubehörteile.
