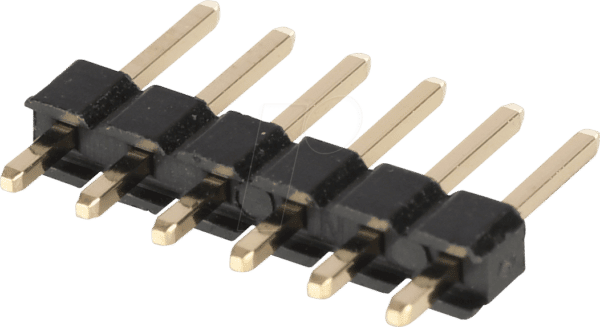

BKL 10120910 – Stiftleiste 2,54mm 1×6 H=10,8mm gerade: Präzise Verbindungen für professionelle Elektronikprojekte
Die BKL 10120910 – Stiftleiste 2,54mm 1×6 H=10,8mm gerade ist die ideale Lösung für Entwickler, Hobbyisten und Ingenieure, die eine zuverlässige und präzise Verbindungstechnik für ihre elektronischen Schaltungen benötigen. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und externen Komponenten oder anderen Platinen, indem es eine standardisierte und sichere Schnittstelle bietet, die Kompatibilität und einfache Handhabung gewährleistet.
Überlegene Konnektivität und Zuverlässigkeit
Im Vergleich zu einfacheren oder proprietären Verbindungslösungen bietet die BKL 10120910 eine herausragende Kombination aus mechanischer Stabilität und elektrischer Leitfähigkeit. Der Rastermaß von 2,54mm ist ein Branchenstandard, der eine breite Kompatibilität mit zahlreichen Gegenstücken und Steckern sicherstellt. Dies eliminiert Unsicherheiten bei der Auswahl von Zubehör und minimiert potenzielle Fehlerquellen in der Signalübertragung. Die gerade Ausführung erleichtert zudem die Montage und Integration in eng gesteckten Baugruppen, während die Höhe von 10,8mm eine optimale Balance zwischen Platzbedarf und mechanischer Belastbarkeit darstellt.
Wesentliche Vorteile der BKL 10120910 – Stiftleiste
- Standardisiertes Rastermaß: 2,54mm Rastermaß gewährleistet maximale Kompatibilität mit einer Vielzahl von Steckern und Gegenstücken, was die Projektplanung vereinfacht und die Auswahl von Komponenten erleichtert.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet diese Stiftleiste eine langlebige und zuverlässige mechanische Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Optimale Höhe: Mit einer Höhe von 10,8mm bietet die Leiste eine gute Balance zwischen niedrigem Profil für platzsparende Anwendungen und ausreichender Stabilität für sichere Verbindungen.
- Gerade Ausführung: Die gerade Ausrichtung der Pins vereinfacht das Einstecken und Entfernen von Steckverbindern und erleichtert die Montage in vertikalen oder horizontalen Konfigurationen.
- Präzise Pin-Anordnung: Die 1×6 Pin-Konfiguration ermöglicht die Anbindung von bis zu sechs einzelnen Signalen oder Versorgungsleitungen in einem kompakten Format.
- Einfache Lötbarkeit: Die Pins sind für eine gute Lötbarkeit ausgelegt, was eine sichere und dauerhafte elektrische Verbindung auf der Leiterplatte gewährleistet.
Technische Spezifikationen und Qualität
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Hersteller-Teilenummer | 10120910 |
| Rastermaß | 2,54mm |
| Konfiguration | 1×6 Pins (eine Reihe mit sechs Pins) |
| Bauform | Gerade |
| Höhe über Platine (H) | 10,8mm |
| Pin-Material | Hochwertige Kupferlegierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit. Die Oberfläche ist typischerweise verzinnt oder vernickelt, um Lötbarkeit und Langlebigkeit zu optimieren. |
| Isolator-Material | Hochtemperatur-beständiges thermoplastisches Material (z.B. PBT oder PA), das eine ausgezeichnete elektrische Isolation bietet und mechanischer Belastung standhält. |
| Elektrische Nennwerte | Standardisierte Nennwerte für 2,54mm Rastermaß, geeignet für typische digitale und analoge Signale sowie Niederspannungsversorgungen. |
| Betriebstemperaturbereich | Konstruiert für den Einsatz in einem breiten Temperaturbereich, typischerweise von -40°C bis +85°C, abhängig vom Isolator-Material. |
| Montageart | THT (Through-Hole Technology) – zum Einlöten auf Leiterplatten. |
| Einsatzgebiete | Prototypenentwicklung, Embedded Systems, industrielle Steuerungen, Mess- und Prüftechnik, Hobby-Elektronik, Kommunikationsgeräte. |
Anwendungsgebiete und technische Details
Die BKL 10120910 – Stiftleiste findet breite Anwendung in der Entwicklung und Fertigung von elektronischen Geräten. Ihre primäre Funktion ist die Erstellung robuster und flexibler Verbindungen zwischen verschiedenen elektronischen Baugruppen. Ob als Anschluss für Sensoren, Aktoren, Displays oder zur Erweiterung von Mikrocontroller-Boards – diese Stiftleiste bietet eine standardisierte und sichere Schnittstelle.
Das Rastermaß von 2,54mm, oft auch als 0,1 Zoll bezeichnet, ist ein universeller Standard, der in vielen Bereichen der Elektronik dominiert. Dies bedeutet, dass Sie eine immense Auswahl an kompatiblen Steckverbindern, Kabeln und Jumpern finden können. Die 1×6 Konfiguration ermöglicht die Übertragung von sechs unabhängigen Signalen oder Leitungen. Dies ist ausreichend für viele typische Schnittstellen wie I²C, SPI oder serielle UART-Verbindungen, aber auch für die Anbindung von mehreren einzelnen Sensoren oder Aktoren.
Die gerade Bauform (Straight) vereinfacht die Bestückung und das Wiring. Sie ermöglicht eine übersichtliche Anordnung der Kabel und erleichtert den Zugriff auf benachbarte Bauteile auf der Leiterplatte. Die Höhe von 10,8mm ist ein entscheidendes Merkmal, das die Kompatibilität mit Gehäusen und anderen auf der Leiterplatte montierten Komponenten berücksichtigt. Sie bietet genügend Abstand, um Kurzschlüsse zu vermeiden und gleichzeitig die Gesamthöhe des Geräts im Rahmen zu halten.
Das Material der Pins, in der Regel eine hochleitfähige Kupferlegierung, wird oft mit einer dünnen Schicht Zinn oder Nickel überzogen. Diese Oberflächenveredelung schützt die Pins vor Oxidation, verbessert die Lötbarkeit und gewährleistet eine langfristig stabile elektrische Verbindung, auch unter wechselnden Umgebungsbedingungen. Der Isolator besteht aus robustem thermoplastischem Kunststoff, der elektrische Isolationsfähigkeit und mechanische Stabilität über einen weiten Temperaturbereich hinweg gewährleistet. Diese Materialien sind sorgfältig ausgewählt, um die Langlebigkeit und Zuverlässigkeit des Produkts zu maximieren.
FAQ – Häufig gestellte Fragen zu BKL 10120910 – Stiftleiste 2,54mm 1×6 H=10,8mm gerade
Kann diese Stiftleiste für Hochfrequenzsignale verwendet werden?
Die BKL 10120910 – Stiftleiste mit ihrem 2,54mm Rastermaß ist primär für allgemeine Signalübertragung und Niederspannungsanwendungen konzipiert. Für extrem hohe Frequenzen sind spezialisierte Verbindungslösungen mit optimierter Impedanz und geringerer Kapazität empfehlenswerter. Die Standardkonstruktion ist jedoch für viele gängige digitale und analoge Signale gut geeignet.
Wie viele Ampere kann die Stiftleiste maximal verarbeiten?
Die maximale Strombelastbarkeit hängt von der genauen Ausführung des Pin-Materials und der Lötverbindung ab. Für das 2,54mm Rastermaß liegt die typische Nennstromstärke pro Pin im Bereich von 1 bis 3 Ampere. Für Anwendungen mit höheren Stromanforderungen sollten dedizierte Stromanschlüsse oder breitere Leiterbahnen in Betracht gezogen werden.
Welche Art von Steckern sind mit dieser Stiftleiste kompatibel?
Diese Stiftleiste ist mit allen Steckverbindern kompatibel, die für ein 2,54mm Rastermaß ausgelegt sind. Dazu gehören Dupont-Stecker, diverse Flachbandkabel-Steckverbinder (mit entsprechenden Adapterstücken) und eine Vielzahl von Buchsenleisten, die auf die Pin-Anzahl und -Anordnung abgestimmt sind.
Ist die Stiftleiste für den Einsatz im Außenbereich geeignet?
Die BKL 10120910 – Stiftleiste ist für den Einsatz in geschützten Umgebungen konzipiert. Das Isolator-Material bietet zwar eine gewisse Beständigkeit, ist aber nicht explizit für UV-Strahlung, extreme Feuchtigkeit oder direkte Witterungseinflüsse ausgelegt. Für Außenanwendungen sind wetterfeste Gehäuse und entsprechende Steckverbinder erforderlich.
Benötige ich spezielle Werkzeuge zur Montage dieser Stiftleiste?
Die Montage erfolgt durch Löten der Pins auf die Leiterplatte. Hierfür sind Standard-Lötwerkzeuge wie ein Lötkolben, Lötzinn und Flussmittel erforderlich. Für die Handhabung der Stiftleiste während des Lötens können eine Pinzette oder eine Fixierhilfe nützlich sein.
Wie wird die Höhe von 10,8mm gemessen?
Die Höhe von 10,8mm bezieht sich auf den Abstand von der Oberfläche der Leiterplatte bis zur Oberkante der gestreckten Pins. Dies ist ein wichtiger Parameter, um sicherzustellen, dass die Stiftleiste mit anderen Komponenten auf der Platine oder im Gehäuse Platz findet.
Bietet BKL auch Stiftleisten mit anderen Pin-Anzahlen oder -Konfigurationen an?
Ja, BKL bietet eine breite Palette an Stiftleisten mit unterschiedlichen Pin-Anzahlen, Reihenkonfigurationen (z.B. 2xN) und Bauformen (z.B. gewinkelt) an, um eine Vielzahl von Projektanforderungen abzudecken. Die Verfügbarkeit spezifischer Modelle kann je nach Lagerbestand und Produktportfolio variieren.
