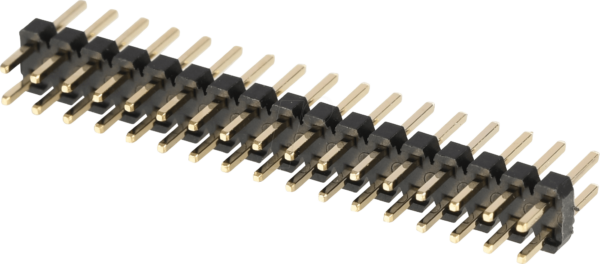

Präzise Verbindungen für Ihre Elektronikprojekte: BKL 10120749 – Stiftleiste 2,00mm 2×17 gerade
Die BKL 10120749 – Stiftleiste mit einem Rastermaß von 2,00 mm und einer zweireihigen Ausführung mit 17 Kontakten gerade, ist die optimale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und präzise elektrische Verbindung auf Leiterplatten realisieren möchten. Dieses Bauteil schließt die Lücke zwischen verschiedenen Platinen oder zwischen einer Platine und externen Komponenten, wo eine stabile und lösbare Verbindung unerlässlich ist.
Warum die BKL 10120749 die überlegene Wahl ist
Herkömmliche Verbindungsmethoden können oft umständlich oder unzuverlässig sein. Die BKL 10120749 – Stiftleiste 2,00mm 2×17 gerade zeichnet sich durch ihre hohe Präzision, robuste Konstruktion und einfache Handhabung aus, was sie zu einer überlegenen Lösung für anspruchsvolle Anwendungen macht. Das genormte Rastermaß von 2,00 mm ermöglicht eine hohe Kontaktdichte auf kleinstem Raum, während die geradlinige Bauform eine effiziente Montage und Verdrahtung gewährleistet. Die zweireihige Anordnung bietet zudem eine flexible Gestaltung von Stromversorgungs- und Signalpfaden.
Maximale Zuverlässigkeit und Leistung
Die Konstruktion der BKL 10120749 Stiftleiste ist auf Langlebigkeit und erstklassige elektrische Leitfähigkeit ausgelegt. Jeder Kontaktpunkt ist für eine optimale Signalintegrität und minimale Übergangswiderstände konzipiert, was für empfindliche elektronische Schaltungen von entscheidender Bedeutung ist. Die verwendete Materialzusammensetzung garantiert eine hohe Beständigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer auch unter anspruchsvollen Bedingungen sicherstellen.
- Präzise Kontaktierung: Das eng definierte Rastermaß von 2,00 mm ermöglicht eine exakte Positionierung und zuverlässige elektrische Verbindung.
- Hohe Kontaktdichte: Die zweireihige Ausführung mit insgesamt 34 Kontakten bietet vielfältige Anschlussmöglichkeiten auf begrenztem Platinenplatz.
- Einfache Montage: Die gerade Bauform vereinfacht das Durchstecken durch Lötpunkte auf der Leiterplatte und die nachfolgende Verkabelung.
- Optimale Signalintegrität: Konzipiert zur Minimierung von Signalverlusten und Störungen, unerlässlich für High-Speed-Anwendungen.
- Vielseitige Einsatzmöglichkeiten: Ideal für die Verbindung von Modulen, Sensoren, Displays und anderen elektronischen Komponenten.
Technische Spezifikationen und Materialqualitäten
Die BKL 10120749 Stiftleiste repräsentiert die Synthese aus fortschrittlicher Fertigungstechnik und sorgfältiger Materialauswahl. Das Gehäusematerial besteht aus einem thermoplastischen Polymer, das sich durch hohe Temperaturbeständigkeit, mechanische Festigkeit und exzellente dielektrische Eigenschaften auszeichnet. Dies gewährleistet eine sichere Isolation der einzelnen Kontakte und schützt die empfindlichen Innenkomponenten vor Umwelteinflüssen wie Staub und Feuchtigkeit. Die elektrischen Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und verfügen über eine Oberflächenveredelung, die Korrosion verhindert und die elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts aufrechterhält. Das Rastermaß von 2,00 mm ist ein Industriestandard, der eine nahtlose Integration in bestehende Designs und eine hohe Kompatibilität mit anderen Bauteilen ermöglicht.
| Merkmal | Details |
|---|---|
| Produkttyp | Stiftleiste, Buchsenleiste (kompatibel) |
| Hersteller-Artikelnummer | BKL 10120749 |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 17 |
| Gesamtzahl der Kontakte | 34 |
| Bauform | Gerade (für Durchsteckmontage auf Leiterplatte) |
| Material Gehäuse | Hochwertiger, thermoplastischer Kunststoff (Farbe typischerweise schwarz oder natur, abhängig von der genauen Fertigungsserie) |
| Material Kontakte | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn, Nickel oder Gold, zur Korrosionsbeständigkeit und verbesserten Leitfähigkeit) |
| Einsatztemperatur | Typischerweise im Bereich von -40°C bis +85°C, für industrielle und konsumentennahe Anwendungen geeignet. |
| Isolationsspannung | Ausgelegt für Spannungen im Bereich von typischerweise 100V bis 250V AC/DC, abhängig von der genauen Produktvariante und Sicherheitsstandards. |
| Strombelastbarkeit pro Kontakt | In der Regel bis zu 1A bis 2A bei sachgemäßer Anwendung und Umgebungstemperatur. Präzise Werte sind im Datenblatt des Herstellers zu entnehmen. |
| Lötverfahren | Geeignet für gängige Lötverfahren wie Wellenlöten oder Reflow-Löten nach entsprechender Vorbehandlung. |
| RoHS-Konformität | Die meisten modernen Komponenten dieser Art sind RoHS-konform, was die Abwesenheit schädlicher Substanzen bestätigt. |
Anwendungsbereiche und Design-Flexibilität
Die BKL 10120749 – Stiftleiste 2,00mm 2×17 gerade ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen Anwendung findet. Ihre primäre Funktion besteht darin, eine physische und elektrische Schnittstelle für die Übertragung von Daten und Strom zu schaffen. In der Industrieautomation wird sie zur Verbindung von Sensoren, Aktoren und Steuergeräten eingesetzt, wo Robustheit und Zuverlässigkeit entscheidend sind. Im Bereich der Unterhaltungselektronik ermöglicht sie die modulare Konstruktion von Geräten wie Audio-Verstärkern oder Netzwerkgeräten, wo eine einfache Austauschbarkeit von Komponenten wichtig ist. Auch in der Prototypenentwicklung und im Maker-Bereich ist diese Stiftleiste aufgrund ihrer universellen Einsetzbarkeit und des gängigen Rastermaßes ein Standardelement.
Die zweireihige Anordnung mit 17 Kontakten bietet eine hohe Flexibilität bei der Verdrahtung. Ingenieure können so beispielsweise separate Busse für Daten- und Steuersignale oder für Leistungs- und Masseanschlüsse implementieren. Die gerade Ausrichtung der Pins erleichtert die Positionierung auf der Leiterplatte und die anschließende Montage von Gegensteckern oder Kabeln mit entsprechenden Buchsenleisten. Diese strukturelle Einfachheit reduziert Montagefehler und beschleunigt den Fertigungsprozess, was sich positiv auf die Gesamtkosten des Projekts auswirkt.
Die präzise gefertigten Kontakte mit einem Rastermaß von 2,00 mm gewährleisten eine geringe Kapazität und Induktivität zwischen den Pins. Dies ist besonders wichtig für Anwendungen, die höhere Frequenzen oder schnelle Signalübergänge erfordern, da unerwünschte Kopplungen minimiert werden. Die Auswahl hochwertiger Materialien für das Gehäuse und die Kontakte sorgt für eine hervorragende Beständigkeit gegenüber mechanischer Belastung, Vibrationen und Temperaturschwankungen, was die Integrität der Verbindung auch unter widrigen Umgebungsbedingungen sichert.
FAQ – Häufig gestellte Fragen zu BKL 10120749 – Stiftleiste 2,00mm 2×17 gerade
Welche Arten von Gegensteckern sind mit der BKL 10120749 Stiftleiste kompatibel?
Die BKL 10120749 – Stiftleiste ist mit allen Buchsenleisten und Steckverbindern kompatibel, die für ein Rastermaß von 2,00 mm und eine zweireihige Bauform mit 17 Kontakten ausgelegt sind. Dies schließt eine Vielzahl von Standard-Steckverbindern von verschiedenen Herstellern ein, die auf diesem gängigen Industriestandard basieren.
Kann diese Stiftleiste für Anwendungen mit hohen Strömen verwendet werden?
Die maximale Strombelastbarkeit pro Kontakt liegt in der Regel im Bereich von 1A bis 2A. Für Anwendungen, die höhere Ströme erfordern, sind möglicherweise breitere Stiftleisten oder spezielle Hochstromverbinder notwendig. Bitte beachten Sie die detaillierten Spezifikationen im Datenblatt des Herstellers für genaue Angaben.
Ist die BKL 10120749 Stiftleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die Stiftleiste ist aus robusten Materialien gefertigt und verfügt über eine gute Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit. Ihre Auslegung auf einen breiten Temperaturbereich macht sie für viele industrielle Anwendungen geeignet, sofern die spezifischen Umgebungsbedingungen die Nennwerte nicht überschreiten.
Wie wird die BKL 10120749 Stiftleiste auf der Leiterplatte befestigt?
Diese Stiftleiste ist für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert. Die geraden Pins werden durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend verlötet, um eine feste elektrische und mechanische Verbindung zu gewährleisten.
Welche Vorteile bietet das Rastermaß von 2,00 mm?
Das Rastermaß von 2,00 mm ermöglicht eine hohe Kontaktdichte auf begrenztem Raum, was besonders bei kompakten elektronischen Geräten von Vorteil ist. Es ist ein weit verbreiteter Standard, der eine gute Kompatibilität mit vielen anderen elektronischen Bauteilen und Platinen-Designs bietet.
Kann die Stiftleiste gegen extreme Temperaturen beständig sein?
Die BKL 10120749 ist typischerweise für einen Temperaturbereich von -40°C bis +85°C ausgelegt. Für extremere Temperaturbereiche sind spezielle Hochtemperatur- oder Tieftemperatur-Varianten von Steckverbindern erforderlich.
Was bedeutet „zweireihig“ in der Produktbezeichnung?
Zweireihig bedeutet, dass die Kontakte der Stiftleiste in zwei parallelen Linien angeordnet sind. Dies ermöglicht eine flexiblere Gestaltung von Stromversorgungs- und Signalpfaden auf der Leiterplatte und erhöht die Anzahl der verfügbaren Anschlussmöglichkeiten auf kleinem Raum.
