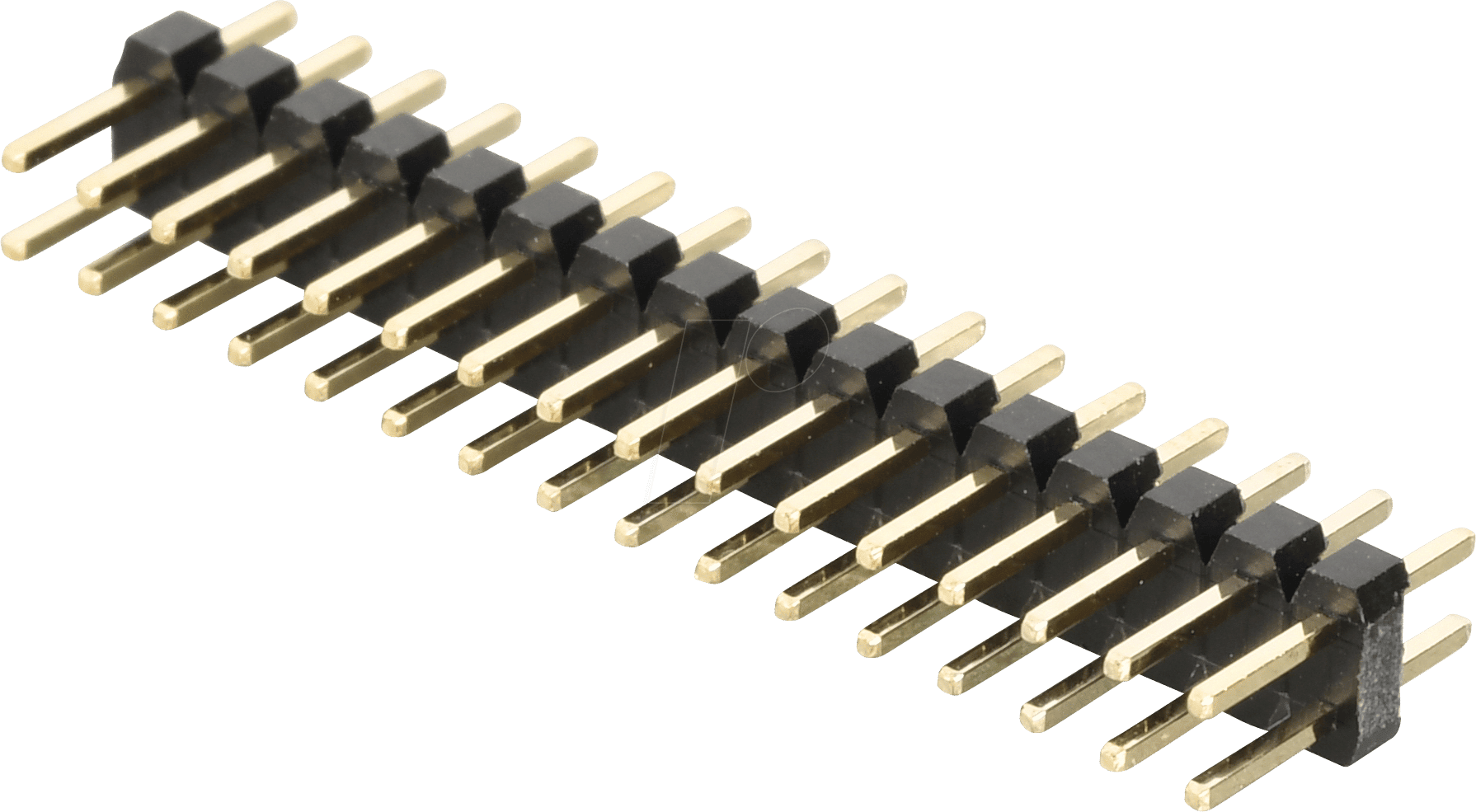

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: BKL 10120748 – Stiftleiste 2,00mm 2×16 gerade
Die BKL 10120748 Stiftleiste mit einem Rastermaß von 2,00 mm und einer 2×16 Bestückung bietet eine herausragende Lösung für Entwickler und Anwender, die eine zuverlässige und platzsparende Signalübertragung in ihren elektronischen Schaltungen benötigen. Dieses Präzisionsbauteil schließt die Lücke zwischen einzelnen Komponenten und Leiterplatten oder zwischen verschiedenen Baugruppen und gewährleistet eine stabile und störungsfreie elektrische Verbindung, die für die Funktionalität komplexer Systeme unerlässlich ist. Ideal für Prototyping, Embedded Systems, Sensorik und Industrieanwendungen.
Maximale Signalintegrität durch optimiertes Design
Die 2,00 mm Rasterung der BKL 10120748 Stiftleiste ermöglicht eine sehr dichte Bestückung von Anschlusspunkten auf minimalem Raum. Dies ist entscheidend in modernen Elektronikgeräten, bei denen Platz eine kritische Ressource darstellt. Die gerade Ausführung erleichtert die direkte Bestückung auf Leiterplatten oder die Verbindung mit passenden Buchsenleisten, was die Montage vereinfacht und die Robustheit der Verbindung erhöht. Das präzise gefertigte Gehäuse aus Hochleistungskunststoff minimiert das Risiko von Kurzschlüssen und unerwünschten Kapazitäten, die die Signalintegrität beeinträchtigen könnten.
Vorteile der BKL 10120748 Stiftleiste
- Kompakte Bauform: Ermöglicht dichte Bestückung und spart wertvollen Bauraum auf Leiterplatten.
- Hohe Kontaktzuverlässigkeit: Vergoldete oder verzinnte Kontakte gewährleisten eine geringe Übergangswiderstand und Korrosionsbeständigkeit für langanhaltende Leistung.
- Präzise Führungselemente: Zentrierhilfen oder Polungsmerkmale im Gehäuse erleichtern die korrekte Ausrichtung und Vermeidung von Fehlbestückungen.
- Temperaturbeständigkeit: Das verwendete Isoliermaterial hält typischen Löt- und Betriebstemperaturen stand, ohne zu verspröden oder zu schmelzen.
- Mechanische Stabilität: Die robuste Konstruktion der Stiftleiste und die sichere Verankerung auf der Leiterplatte sorgen für eine dauerhaft stabile mechanische Verbindung.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Schnittstellen und Datenbus-Systemen in verschiedenen Industrie- und Hobbyprojekten.
- Einfache Integration: Standardisierte Abmessungen und Pin-Belegung erleichtern die Kompatibilität mit einer Vielzahl von Steckverbindern und Gehäusen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Teilenummer | BKL 10120748 |
| Produkttyp | Stiftleiste |
| Rastermaß | 2,00 mm |
| Bestückung | 2 Reihen à 16 Pins |
| Ausrichtung | Gerade (Through-Hole) |
| Isoliermaterial | Hochtemperatur-Kunststoff (typischerweise PA, PBT oder LCP für Lötbeständigkeit und mechanische Festigkeit) |
| Kontaktmaterial | Legierter Kupferdraht (oft verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsschutz) |
| Nennstrom | Typischerweise 1A bis 3A, abhängig von der Drahtstärke und den Umgebungsbedingungen |
| Spannungsfestigkeit | > 500V AC/DC, für die meisten Standard-Elektronikanwendungen ausreichend |
| Betriebstemperaturbereich | -40°C bis +105°C (variiert je nach spezifischem Isoliermaterial) |
| Montageart | THT (Through-Hole Technology) für direkte Lötverbindung auf Leiterplatten |
| Anwendungsbereiche | Embedded Systems, Sensorik-Interfaces, Datenbus-Verbindungen, Debug-Ports, Stromversorgungsanschlüsse in kompakter Bauweise. |
Tiefergehende Betrachtung des Produktdesigns und der Materialwahl
Die Auswahl einer Stiftleiste wie der BKL 10120748 ist eine Entscheidung, die direkt die Zuverlässigkeit und Langlebigkeit einer elektronischen Baugruppe beeinflusst. Das Rastermaß von 2,00 mm ist ein Indikator für eine präzise Fertigung, die es ermöglicht, eine hohe Anzahl von Anschlüssen auf einer begrenzten Fläche unterzubringen. Dies ist gerade bei der Entwicklung von miniaturisierten Geräten wie Wearables, IoT-Sensoren oder kompakten Steuergeräten von immenser Bedeutung. Die zweireihige Konfiguration mit je 16 Pins (insgesamt 32 Pins) bietet eine signifikante Anschlussdichte, die für komplexe Datenübertragungspfade oder die Anbindung mehrerer Peripheriemodule unerlässlich ist.
Das Gehäusematerial spielt eine Schlüsselrolle für die thermische und mechanische Beständigkeit. Typischerweise werden für Stiftleisten dieser Art Hochleistungskunststoffe wie Polyamid (PA), Polybutylenterephthalat (PBT) oder Flüssigkristallpolymere (LCP) verwendet. Diese Materialien zeichnen sich durch eine hohe Temperaturbeständigkeit aus, die notwendig ist, um die Wellenlöt- oder Reflow-Lötprozesse auf Leiterplatten unbeschadet zu überstehen. LCP-Materialien bieten oft die höchste Temperaturbeständigkeit und Dimensionsstabilität. Darüber hinaus ist die mechanische Festigkeit des Isoliermaterials entscheidend, um Vibrationen standzuhalten und ein Brechen oder Verformen des Gehäuses unter Belastung zu verhindern.
Die Kontakte selbst sind das Herzstück jeder elektrischen Verbindung. Die BKL 10120748 setzt hier auf qualitativ hochwertige Materialien. Die Verwendung von legierten Kupferdrähten als Basis für die Kontakte gewährleistet eine gute elektrische Leitfähigkeit. Die Oberflächenbehandlung, sei es durch Verzinnung oder Vergoldung, ist von entscheidender Bedeutung. Eine Verzinnung bietet einen guten Schutz vor Korrosion und ermöglicht eine gute Lötbarkeit. Eine Vergoldung, oft mit einer Nickelschicht als Diffusionsbarriere darunter, bietet die höchste Korrosionsbeständigkeit und die niedrigsten Übergangswiderstände, was sie ideal für Signalübertragungen macht, bei denen geringste Verluste oder Rauschen toleriert werden können.
Die gerade Ausführung der Stiftleiste (im Gegensatz zu gewinkelten Varianten) ermöglicht eine einfache und direkte Verbindung auf der Oberfläche einer Leiterplatte. Dies erleichtert die automatische Bestückung und die Montage von Buchsenleisten, die vertikal oder horizontal auf derselben oder einer gegenüberliegenden Leiterplatte angebracht werden können. Die präzise Toleranz bei der Fertigung der Pins und des Gehäuses stellt sicher, dass die Stiftleiste fest in den vorgesehenen Bohrungen sitzt und eine sichere mechanische Verankerung nach dem Löten gewährleistet ist.
In Bezug auf die Anwendung ist die BKL 10120748 Stiftleiste ein vielseitiges Bauteil. Sie eignet sich hervorragend für die Implementierung von Schnittstellen wie SPI, I2C oder UART in Embedded-Systemen. Ebenso kann sie zur Stromverteilung innerhalb kompakter Schaltungen oder als Anschluss für externe Sensoren und Aktoren dienen. Die Fähigkeit, eine klare und stabile Verbindung über eine Vielzahl von Pins hinweg zu gewährleisten, macht sie zu einer bevorzugten Wahl für Entwickler, die auf Zuverlässigkeit und Leistung Wert legen, ohne Kompromisse bei der Bauraumoptimierung eingehen zu müssen.
FAQ – Häufig gestellte Fragen zu BKL 10120748 – Stiftleiste 2,00mm 2×16 gerade
Kann die BKL 10120748 Stiftleiste mit anderen Steckverbindern kombiniert werden?
Ja, die BKL 10120748 Stiftleiste ist so konzipiert, dass sie mit passenden Buchsenleisten mit einem Rastermaß von 2,00 mm und der entsprechenden Pin-Anzahl (2×16) verwendet werden kann. Die genaue Kompatibilität hängt von den Spezifikationen der Gegenstecker ab.
Welche Lötverfahren sind für die BKL 10120748 Stiftleiste geeignet?
Aufgrund des Hochtemperatur-Kunststoffgehäuses ist diese Stiftleiste für gängige Lötverfahren wie Wellenlöten und Reflow-Löten auf Leiterplatten geeignet. Es ist jedoch ratsam, die spezifischen Temperaturbelastungsgrenzen des Materials zu beachten.
Wie wird die mechanische Stabilität der Stiftleiste auf der Leiterplatte gewährleistet?
Die mechanische Stabilität wird durch die präzise Fertigung der Pins und des Gehäuses erreicht, die für eine sichere Verankerung in den Bohrungen der Leiterplatte sorgen. Nach dem Lötprozess bildet die Verbindung eine robuste Einheit.
Ist die BKL 10120748 Stiftleiste für Anwendungen mit hohen Strömen geeignet?
Die Stiftleiste ist für typische Signalleistungen und moderate Stromstärken ausgelegt. Für sehr hohe Strombelastungen sollten spezifische Stromversorgungsanschlüsse oder breitere Leiterbahnen in Betracht gezogen werden. Die maximale Nennstromstärke liegt üblicherweise im Bereich von 1A bis 3A.
Wie schützt die Oberflächenbehandlung der Kontakte die Signalqualität?
Eine hochwertige Oberflächenbehandlung (z.B. Vergoldung oder Verzinnung) der Kontakte reduziert den Übergangswiderstand und schützt vor Oxidation und Korrosion. Dies gewährleistet eine stabile und rauschfreie Signalübertragung über die Lebensdauer des Produkts.
Kann die Stiftleiste auch in rauen Umgebungsbedingungen eingesetzt werden?
Der Einsatz in extrem rauen Umgebungsbedingungen (z.B. extreme Temperaturen, hohe Luftfeuchtigkeit, aggressive Chemikalien) hängt stark von der genauen Materialspezifikation des Isoliermaterials und der Oberflächenbehandlung der Kontakte ab. Die Standardausführung ist für moderate industrielle Umgebungen konzipiert.
Was bedeutet das Rastermaß von 2,00 mm für meine Schaltung?
Ein Rastermaß von 2,00 mm bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Pins 2,00 Millimeter beträgt. Dies ermöglicht eine hohe Packungsdichte von Anschlüssen auf kleinstem Raum, was besonders bei der Miniaturisierung von Elektronikgeräten von Vorteil ist.
