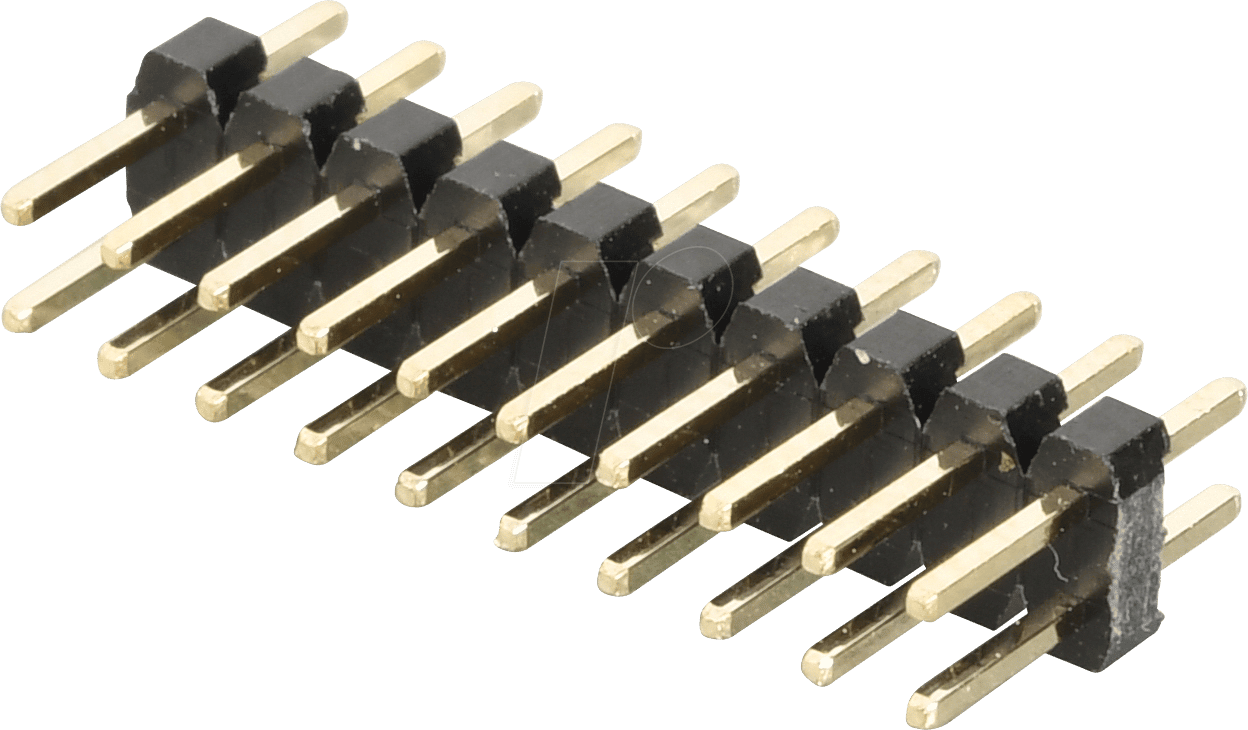

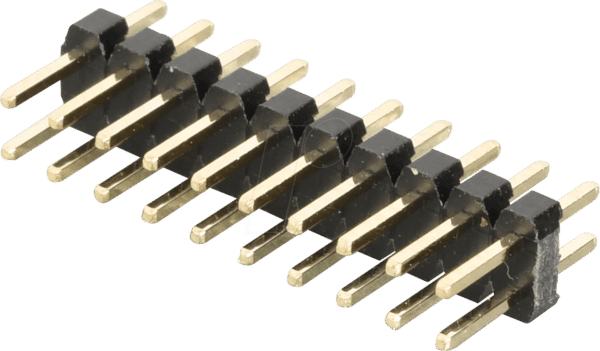

Präzise Verbindungen für Ihre Elektronikprojekte: BKL 10120746 Stiftleiste 2,00mm 2×10 gerade
Suchen Sie nach einer zuverlässigen und präzisen Lösung für Ihre Leiterplattenverbindungen? Die BKL 10120746 Stiftleiste mit 2,00mm Rastermaß und 2×10 Kontakten in gerader Ausführung ist die optimale Wahl für Entwickler, Ingenieure und Maker, die höchste Ansprüche an Stabilität, Kompatibilität und Signalintegrität stellen. Diese Stiftleiste schließt die Lücke zwischen Komponenten und sorgt für eine robuste und zuverlässige elektrische Verbindung in einer Vielzahl von elektronischen Anwendungen, von Prototypen bis hin zu Serienprodukten.
Warum die BKL 10120746 Ihre überlegene Wahl ist
Im Vergleich zu herkömmlichen oder minderwertigen Anschlusskomponenten bietet die BKL 10120746 Stiftleiste eine herausragende Leistung und Zuverlässigkeit. Das präzise Rastermaß von 2,00mm ermöglicht eine hohe Kontaktdichte auf kleinstem Raum, was besonders in kompakten Schaltungsdesigns von Vorteil ist. Die gerade Bauform vereinfacht die Montage und Ausrichtung auf der Platine, während die hochwertige Verarbeitung für eine langlebige und sichere Signalübertragung sorgt. Diese Stiftleiste ist nicht einfach nur eine Verbindung; sie ist ein entscheidendes Element für die Funktionalität und Langlebigkeit Ihrer elektronischen Systeme.
Technische Spezifikationen und Qualitätsmerkmale
Die BKL 10120746 Stiftleiste zeichnet sich durch ihre präzise Fertigung und die Verwendung hochwertiger Materialien aus. Das Design mit 2 Reihen zu je 10 Kontakten bietet eine flexible Anzahl von Anschlusspunkten, die für eine Vielzahl von Schnittstellen und Bus-Systemen geeignet sind. Die gerade Ausrichtung erleichtert die Handhabung und Bestückung auf der Leiterplatte und ermöglicht eine einfache Integration in bestehende Designs. Diese Komponente wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden, bei denen Präzision, Zuverlässigkeit und Platzersparnis im Vordergrund stehen.
Material und Konstruktion
Die Kontakte der BKL 10120746 Stiftleiste sind in der Regel aus einer leitfähigen Legierung gefertigt, die für ihre gute elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Oftmals erfolgt eine Beschichtung mit Edelmetallen wie Gold, um eine maximale Signalintegrität und Schutz vor Oxidation zu gewährleisten. Das Gehäusematerial ist typischerweise ein Hochtemperatur-Kunststoff, der den Anforderungen von Lötprozessen wie Reflow-Löten standhält und gleichzeitig eine sichere Isolierung der einzelnen Kontakte bietet. Diese Kombination aus robustem Gehäuse und hochwertigen Kontakten garantiert eine lange Lebensdauer und zuverlässige Funktion, selbst unter anspruchsvollen Umgebungsbedingungen.
Anwendungsszenarien und Einsatzmöglichkeiten
Die Einsatzmöglichkeiten der BKL 10120746 Stiftleiste sind vielfältig. Sie eignet sich hervorragend für:
- Prototypenentwicklung: Einfache und schnelle Verdrahtung von Schaltungen und Modulen.
- Interface-Verbindungen: Anbindung von Sensoren, Displays, Kommunikationsmodulen oder externen Geräten an die Hauptplatine.
- Programmier- und Debugging-Schnittstellen: Bereitstellung von Anschlusspunkten für JTAG, SWD oder andere Programmieradapter.
- Erweiterungssteckplätze: Ermöglichung der modularen Erweiterung von Systemen durch Steckkarten oder Erweiterungsboards.
- Industrielle Automatisierung: Zuverlässige Verbindungen in Steuerungs- und Überwachungssystemen.
- DIY-Elektronikprojekte: Perfekt für Maker und Bastler, die Wert auf professionelle Verbindungen legen.
Technische Vorteile auf einen Blick
Die Entscheidung für die BKL 10120746 Stiftleiste bringt Ihnen folgende Vorteile:
- Hohe Kontaktdichte: 2×10 Kontakte auf minimalem Platz dank des 2,00mm Rastermaßes.
- Zuverlässige Signalübertragung: Hochwertige Materialien und präzise Fertigung minimieren Signalverluste und Rauschen.
- Einfache Montage: Gerade Bauform und standardisierte Abmessungen erleichtern die Platzierung auf der Leiterplatte.
- Lange Lebensdauer: Robuste Konstruktion und korrosionsbeständige Kontakte gewährleisten dauerhafte Funktionalität.
- Vielseitige Kompatibilität: Standardisiertes Rastermaß ermöglicht die Verwendung mit einer breiten Palette von Gegensteckern und Kabeln.
- Temperaturbeständigkeit: Geeignet für gängige Lötverfahren und verschiedene Betriebstemperaturen.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | BKL 10120746 |
| Produkttyp | Stiftleiste |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 10 |
| Ausrichtung | Gerade |
| Gehäusematerial | Hochtemperatur-Kunststoff (spezifische Typen je nach Hersteller, typischerweise PBT oder PA) |
| Kontaktmaterial | Messing-Legierung mit optionaler Edelmetallbeschichtung (z.B. verzinnt, vergoldet) für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Lötfahnen / Anschlussart | Für Durchsteckmontage (THT – Through-Hole Technology) |
| Elektrische Spezifikationen | Nennspannung und Nennstrom hängen von der spezifischen Ausführung und dem verwendeten Gegenstecker ab, typisch für Signalübertragungsanwendungen. |
| Betriebstemperatur | Geeignet für typische industrielle Temperaturbereiche, oft von -40°C bis +105°C. |
| Isolationswiderstand | Hoher Isolationswiderstand zur Vermeidung von Kurzschlüssen zwischen den Kontakten. |
| Einsteckkraft | Optimiert für eine sichere und stabile Verbindung, die beim Ein- und Ausstecken des Gegensteckers eine gewisse Haltekraft bietet. |
FAQ – Häufig gestellte Fragen zu BKL 10120746 – Stiftleiste 2,00mm 2×10 gerade
Welche Art von Gegensteckern ist mit dieser Stiftleiste kompatibel?
Diese BKL 10120746 Stiftleiste ist für Gegenstecker mit einem passenden Rastermaß von 2,00mm ausgelegt. Dazu gehören typischerweise Buchsenleisten (Header Sockets) mit derselben Pin-Anzahl und demselben Rastermaß, die für eine gesteckte Verbindung mit den Stiften der Leiste vorgesehen sind.
Ist diese Stiftleiste für automatische Bestückung geeignet?
Ja, die BKL 10120746 Stiftleiste ist in der Regel für automatisierte Bestückungsprozesse ausgelegt. Ihre standardisierten Abmessungen und die gerade Bauform ermöglichen eine einfache Handhabung durch Pick-and-Place-Maschinen. Für spezifische Anforderungen an die automatisierte Bestückung kann es jedoch ratsam sein, die genauen Spezifikationen des Herstellers zu prüfen, insbesondere im Hinblick auf Tape-and-Reel-Verpackungen.
Wie beeinflusst das 2,00mm Rastermaß die Anwendung?
Das 2,00mm Rastermaß ist ein kompakter Standard, der eine hohe Kontaktdichte auf begrenztem Raum ermöglicht. Dies ist besonders vorteilhaft in schmalen Leiterplattenlayouts, bei kleinen Geräten oder wenn viele Signale auf engstem Raum geführt werden müssen. Es ermöglicht die Entwicklung von kleineren und leistungsfähigeren elektronischen Geräten.
Kann die Stiftleiste in rauen Umgebungsbedingungen eingesetzt werden?
Die meisten Stiftleisten dieser Art sind mit Gehäusen aus Hochtemperatur-Kunststoffen gefertigt, die gegen viele Chemikalien resistent sind und eine gewisse Temperaturbeständigkeit aufweisen. Die Kontaktmaterialien, insbesondere wenn sie edelmetallbeschichtet sind, bieten zudem Schutz vor Korrosion. Für extrem raue Umgebungen, wie sie in der Luftfahrt oder im militärischen Bereich vorkommen, sollten jedoch spezialisierte Komponenten mit spezifischen Zertifizierungen in Betracht gezogen werden.
Was bedeutet „gerade“ bei der Ausrichtung der Stiftleiste?
Die Bezeichnung „gerade“ bezieht sich auf die Ausrichtung der Stifte relativ zur Leiterplatte. Bei einer geraden Stiftleiste stehen die Stifte senkrecht zur Oberfläche der Leiterplatte, auf der sie montiert ist. Dies ist die Standardkonfiguration für viele Verbindungszwecke und erleichtert das Einführen von Gegensteckern oder das Bestücken von Kabeln mit passenden Buchsen.
Welche Lötverfahren sind für diese Stiftleiste geeignet?
Diese Stiftleiste ist typischerweise für das Durchsteckverfahren (THT – Through-Hole Technology) konzipiert. Sie kann sowohl durch Handlöten als auch durch Wellenlöten oder Reflow-Löten (sofern das Gehäusematerial dies zulässt und der Bestückungsprozess entsprechend konfiguriert ist) montiert werden. Die genauen Temperaturbegrenzungen für Lötprozesse sollten den Herstellerdatenblättern entnommen werden.
Wie wird die Signalintegrität bei vielen Kontakten auf kleinem Raum gewährleistet?
Die Signalintegrität wird durch mehrere Faktoren gewährleistet: Das präzise gefertigte Rastermaß und die passgenauen Kontakte minimieren mechanische Ungenauigkeiten. Die Verwendung hochwertiger, leitfähiger Kontaktmaterialien mit gegebenenfalls schützenden Edelmetallbeschichtungen reduziert den Übergangswiderstand und schützt vor Oxidation, was zu einer geringeren Dämpfung und Reflexion von Signalen führt. Ein gut designter Kunststoffträger isoliert die einzelnen Kontakte zuverlässig voneinander und reduziert potenzielle Interferenzen.
