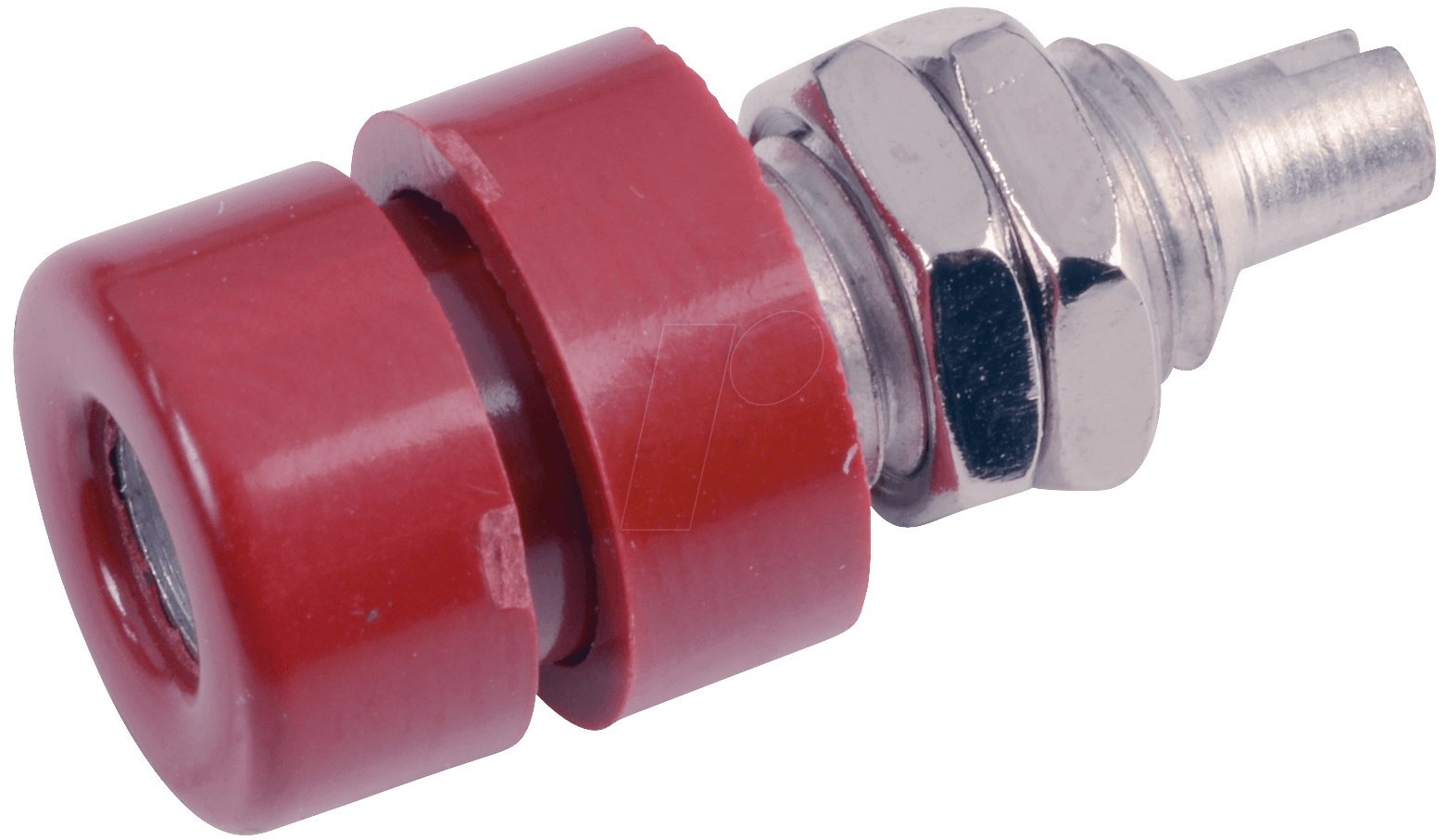

Hochwertige BIL 30 RT Einbaubuchse für zuverlässige Verbindungen
Sie suchen nach einer robusten und präzisen Lösung für Ihre elektronischen Verbindungen? Die BIL 30 RT Einbaubuchse mit 4 mm Anschluss und Lötanschluss in auffälligem Rot ist die ideale Wahl für anspruchsvolle Anwendungen in Labor, Werkstatt und Industrie. Entwickelt für Elektrotechniker, Ingenieure und Hobbyisten, die Wert auf höchste Zuverlässigkeit und einfache Installation legen, bietet diese Buchse eine langlebige und sichere Schnittstelle für Ihre Mess- und Prüfaufbauten.
Maximale Signalintegrität und Langlebigkeit
Die BIL 30 RT Einbaubuchse zeichnet sich durch ihre herausragende Materialqualität und präzise Fertigung aus. Im Gegensatz zu einfacheren Steckverbindern, die anfällig für Verschleiß und schlechte Kontaktabschirmung sind, gewährleistet die BIL 30 RT eine stabile und verlustarme Signalübertragung. Dies ist entscheidend für präzise Messergebnisse und die Integrität empfindlicher Schaltungen. Die Wahl des Lötanschlusses sorgt für eine permanent feste und sichere Verbindung, die mechanischen Belastungen und Vibrationen standhält.
Vorteile der BIL 30 RT Einbaubuchse
- Sichere Lötverbindung: Bietet eine dauerhaft belastbare und elektrisch stabile Verbindung, die sich von einfachen Klemmverbindungen abhebt.
- Standardisierte 4 mm Aufnahme: Kompatibel mit einer breiten Palette von 4 mm Steckern, was Flexibilität in verschiedenen Anwendungsbereichen ermöglicht.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer auch unter anspruchsvollen Bedingungen garantieren.
- Klare Identifikation: Die rote Farbgebung erleichtert die optische Unterscheidung und Zuordnung in komplexen Verdrahtungen, ein wichtiger Aspekt für Sicherheit und Effizienz.
- Einfache Montage: Die Einbaukonstruktion ermöglicht eine feste und sichere Integration in Gehäuse oder Schalttafeln.
- Hohe elektrische Leitfähigkeit: Optimiert für minimale Übergangswiderstände, was für präzise Messungen unerlässlich ist.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Einbaubuchse |
| Anschluss-Ø | 4 mm |
| Anschlussart | Lötanschluss |
| Farbe | Rot |
| Kontaktmaterial | Hochleitfähige Legierung für minimale Signalverluste und Korrosionsbeständigkeit. Die Oberfläche ist für optimale Lötbarkeit optimiert. |
| Isolationsmaterial | Hochwertiger Kunststoff mit exzellenten dielektrischen Eigenschaften, der eine zuverlässige Isolation auch bei höheren Spannungen gewährleistet und thermische Stabilität bietet. |
| Montageart | Einbau, typischerweise mit Befestigungsmutter (nicht im Lieferumfang enthalten, separat erhältlich) zur sicheren Fixierung in Gehäusedurchführungen. |
| Einsatztemperatur | Konzipiert für einen breiten Betriebstemperaturbereich von -25°C bis +80°C, was Zuverlässigkeit in unterschiedlichen Umgebungsbedingungen sicherstellt. |
| Nennspannung | Geeignet für Spannungen bis 30 VAC / 60 VDC, was breite Anwendungsmöglichkeiten in Niederspannungsbereichen eröffnet. |
| Nennstrom | Ausgelegt für Ströme bis zu 10 A, was eine solide Strombelastbarkeit für typische Labor- und Prüfzwecke bietet. |
Präzision in jedem Detail: Das Innenleben der BIL 30 RT
Die BIL 30 RT Einbaubuchse ist mehr als nur eine Verbindungskomponente; sie ist ein Präzisionselement, das auf die Gewährleistung höchster Signalintegrität ausgelegt ist. Der Kern des Systems bildet die Kontaktfeder, die aus einer robusten und federnden Kupferlegierung gefertigt ist. Diese Legierung bietet nicht nur eine exzellente elektrische Leitfähigkeit, sondern auch eine hohe mechanische Stabilität, die sicherstellt, dass auch nach vielfacher Bestückung und Entnahme des Steckers ein fester und zuverlässiger Kontakt erhalten bleibt. Die Oberflächenbearbeitung der Kontakte ist darauf optimiert, Übergangswiderstände zu minimieren und Korrosion vorzubeugen. Dies ist essentiell, wenn es um die Übertragung feiner Messsignale geht, bei denen selbst geringste Verluste zu verfälschten Ergebnissen führen könnten.
Der Lötanschluss ist sorgfältig dimensioniert, um eine problemlose und sichere Verdrahtung zu ermöglichen. Die Lötfläche ist so gestaltet, dass ein gleichmäßiges Aufschmelzen des Lotes gewährleistet ist, was zu einer starken und elektrisch einwandfreien Verbindung mit dem Anschlussdraht führt. Dieses Lötverfahren stellt im Vergleich zu Schraub- oder Crimpverbindungen eine besonders wartungsarme und dauerhafte Lösung dar, die auch bei wechselnden Temperaturbelastungen formstabil bleibt. Das Gehäuse der Buchse besteht aus einem technischen Kunststoff, der nicht nur die elektrischen Komponenten sicher umschließt, sondern auch als Isolator fungiert. Dieser Kunststoff ist thermisch stabil und besitzt ausgezeichnete dielektrische Eigenschaften, um eine zuverlässige Trennung von stromführenden Teilen und der Umgebung zu gewährleisten. Die rote Färbung ist nicht nur ein Designmerkmal, sondern ein funktionales Element zur einfachen und schnellen Identifizierung von Anschlüssen, insbesondere in Systemen, wo die Unterscheidung von Strom-, Masse- oder Messleitungen kritisch ist.
Anwendungsgebiete und Einsatzszenarien
Die BIL 30 RT Einbaubuchse ist ein vielseitiges Bauteil, das in einer Vielzahl von technischen Bereichen Anwendung findet. In Laboratorien dient sie als zuverlässiger Anschluss für Messgeräte, Oszilloskope, Labornetzteile und Signalgeneratoren. Sie ermöglicht den einfachen und sicheren Anschluss von Prüfspitzen und Messleitungen, um elektrische Schaltungen zu analysieren und zu debuggen. Ingenieure in der Forschung und Entwicklung nutzen die BIL 30 RT für Prototypenaufbauten und Testschaltungen, wo Flexibilität und Zuverlässigkeit oberste Priorität haben.
In der Industrieproduktion findet sie Einsatz in Prüfvorrichtungen, Qualitätskontrollsystemen und zur Kalibrierung von Messinstrumenten. Die robuste Bauweise und die sichere Lötverbindung machen sie auch für Anwendungen geeignet, die leichten Vibrationen ausgesetzt sind. Auch im Bereich des Modellbaus und der fortgeschrittenen Elektronik-Hobbyisten erfreut sich die BIL 30 RT großer Beliebtheit, wenn es um den Aufbau komplexer Systeme geht, bei denen eine stabile und sichere Stromversorgung oder Signalübertragung gewährleistet sein muss. Die rote Farbe hilft dabei, die Polung oder die Funktion eines bestimmten Stromkreises schnell zu erkennen, was die Fehlersuche und Wartung erheblich erleichtert.
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile der BIL 30 RT Einbaubuchse gegenüber einer herkömmlichen Buchse?
Die BIL 30 RT bietet durch ihren Lötanschluss eine deutlich stabilere und dauerhaftere Verbindung im Vergleich zu einfachen Klemm- oder Federkontakten. Dies reduziert das Risiko von Wackelkontakten und Signalstörungen, was für präzise Anwendungen unerlässlich ist.
Ist die BIL 30 RT auch für höhere Spannungen oder Ströme geeignet?
Die Buchse ist für Nennspannungen bis 30 VAC / 60 VDC und Ströme bis 10 A ausgelegt. Für Anwendungen, die diese Werte überschreiten, sind speziellere Komponenten erforderlich.
Wie wird die BIL 30 RT Buchse in ein Gehäuse montiert?
Die Montage erfolgt typischerweise durch eine Bohrung im Gehäuse oder in der Schalttafel. Die Buchse wird von hinten durchgesteckt und von vorne mit einer Befestigungsmutter gesichert, die für einen festen Sitz sorgt. Die Mutter ist in der Regel separat erhältlich.
Welche Art von Steckern kann ich mit der BIL 30 RT verwenden?
Die Buchse ist für die Aufnahme von 4 mm Steckern konzipiert. Dies ist ein weit verbreiteter Standard für Messleitungen und Prüfstecker in vielen technischen Bereichen.
Warum ist die rote Farbe wichtig?
Die rote Farbe dient der optischen Kennzeichnung. In komplexen Verdrahtungen oder bei der Arbeit mit verschiedenen Stromkreisen ermöglicht die Farbe eine schnelle und eindeutige Identifizierung, beispielsweise zur Unterscheidung von Plus- und Minuspolen oder unterschiedlichen Funktionsleitungen, was die Sicherheit und Effizienz erhöht.
Bietet die BIL 30 RT eine gute Abschirmung gegen elektromagnetische Interferenzen (EMI)?
Während die Buchse selbst keine aktive Abschirmung wie ein abgeschirmtes Koaxialkabel bietet, sorgt die feste Montage und die hochwertige Kontaktierung für eine gute Grundisolierung. Für hochfrequente oder extrem sensitive Anwendungen, die eine explizite EMI-Abschirmung erfordern, sollten ggf. spezielle abgeschirmte Buchsen oder Kabeleinführungen in Betracht gezogen werden.
Wie reinige ich die BIL 30 RT Buchse am besten?
Zur Reinigung empfehlen wir die Verwendung eines weichen, trockenen Tuchs oder eines Isopropanol-getränkten Wattestäbchens für hartnäckigere Verschmutzungen. Stellen Sie sicher, dass die Buchse vollständig trocken ist, bevor sie wieder in Betrieb genommen wird.
