BFP 540 SMD – HF-Bipolartransistor: Präzision für anspruchsvolle HF-Schaltungen
Für Ingenieure und Entwickler, die höchste Präzision und Zuverlässigkeit in Hochfrequenzanwendungen benötigen, bietet der BFP 540 SMD – HF-Bipolartransistor, NPN, 4,5V, 0,08A, 0,25W, SOT-343R die optimale Lösung. Dieser NPN-Transistor ist speziell für den Einsatz in anspruchsvollen HF-Schaltungen konzipiert, wo geringes Rauschen, hohe Verstärkung und exakte Signalintegrität entscheidend sind. Wenn herkömmliche Transistoren an ihre Grenzen stoßen oder die Leistung von HF-Designs optimiert werden muss, etabliert sich der BFP 540 als überlegene Wahl.
Überlegene Leistung für Hochfrequenzapplikationen
Der BFP 540 SMD zeichnet sich durch seine herausragenden HF-Eigenschaften aus, die ihn von Standard-Bipolartransistoren abheben. Seine optimierte Silizium-Dotierung und die fortschrittliche Gehäusetechnologie minimieren parasitäre Kapazitäten und Induktivitäten, die in Hochfrequenzschaltungen oft zu unerwünschten Effekten wie Rückkopplung und Signalverzerrung führen. Dies ermöglicht eine stabilere und effizientere Signalverarbeitung, selbst bei anspruchsvollen Frequenzen.
Hauptvorteile des BFP 540 SMD – HF-Bipolartransistor
- Hohe Frequenzbandbreite: Ermöglicht den Einsatz in einem breiten Spektrum von HF-Anwendungen, von drahtlosen Kommunikationsmodulen bis hin zu Messgeräten.
- Niedriges Rauschmaß: Minimiert Störungen im Signalpfad, was für empfindliche Empfänger und präzise Messungen unerlässlich ist.
- Hohe Verstärkung (h_FE): Sorgt für eine effektive Signalverstärkung, ohne die Signalintegrität zu beeinträchtigen.
- Geringe Ausgangsimpedanz: Verbessert die Effizienz und Anpassung in HF-Schaltungen.

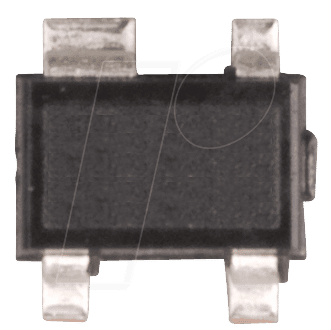

- Kompaktes SOT-343R-Gehäuse: Ideal für SMD-Bestückung und platzsparende Designs, was in modernen elektronischen Geräten von entscheidender Bedeutung ist.
- Zuverlässige Spannungs- und Strombelastbarkeit: Geeignet für eine Vielzahl von Schaltungsdesigns mit spezifizierten Grenzwerten von 4,5V und 0,08A bei einer Verlustleistung von 0,25W.
- Gleichmäßige Performance: Die sorgfältige Fertigung und Qualitätskontrolle gewährleisten eine konsistente Leistung über verschiedene Exemplare hinweg.
Technische Spezifikationen und Leistungskennzahlen
Die technische Auslegung des BFP 540 SMD – HF-Bipolartransistors ist auf maximale Effizienz und Leistung im HF-Bereich optimiert. Die NPN-Struktur in Verbindung mit den spezifizierten Parametern ermöglicht eine präzise Steuerung von Strömen und Spannungen in Hochfrequenzschaltungen. Die geringe Verlustleistung von 0,25W bei den angegebenen Betriebspunkten spricht für eine effiziente Wandlung und minimiert die Wärmeentwicklung im Bauteil, was die Lebensdauer und Zuverlässigkeit weiter erhöht.
Einsatzmöglichkeiten und Anwendungsbereiche
Der BFP 540 SMD – HF-Bipolartransistor, NPN, 4,5V, 0,08A, 0,25W, SOT-343R findet breite Anwendung in folgenden Bereichen:
- Drahtlose Kommunikation: Als Verstärker oder Mischer in Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und anderen drahtlosen Transceivern.
- HF-Frontend-Schaltungen: In Empfängern zur Vorverstärkung schwacher HF-Signale mit minimalem Rauschen.
- Oszillatoren und PLLs: Als aktives Element in Schwingkreisen und Phasenregelkreisen für präzise Frequenzgenerierung.
- HF-Mischer: Zur Frequenzumsetzung in Kommunikationssystemen.
- Mess- und Prüftechnik: In Hochfrequenz-Oszilloskopen, Spektrumanalysatoren und HF-Signalgeneratoren.
- Leistungsverstärker in HF-Systemen: Für Anwendungen, die eine moderate Verstärkung im HF-Bereich erfordern.
Die hohe Integrationsdichte moderner Elektronik erfordert Bauteile, die sowohl kompakt als auch leistungsfähig sind. Das SOT-343R-Gehäuse des BFP 540 SMD erfüllt diese Anforderungen und ermöglicht eine effiziente Platzierung auf Leiterplatten, was insbesondere bei der Entwicklung kleiner und kompakter Geräte von Vorteil ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung tragen maßgeblich zur Langlebigkeit und Robustheit des Bauteils bei, auch unter anspruchsvollen Betriebsbedingungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Transistortyp | HF-Bipolartransistor, NPN |
| Modellnummer | BFP 540 SMD |
| Maximale Kollektor-Emitter-Spannung (V_CE) | Spezifiziert für Betrieb bis 4,5V |
| Maximaler Kollektorstrom (I_C) | 0,08A (80mA) |
| Maximale Verlustleistung (P_D) | 0,25W |
| Gehäusetyp | SOT-343R (SMD) |
| Materialien | Hochwertiges Silizium für Halbleiterfunktion, robustes Kunststoffgehäuse für SMD-Anwendung |
| Charakteristika | Optimiert für Hochfrequenz (HF), geringes Rauschen, hohe Verstärkung |
| Anwendungsfokus | HF-Verstärker, Mischschaltungen, Oszillatoren in Kommunikations- und Messtechnik |
| Montageart | Oberflächenmontage (SMD) |
FAQ – Häufig gestellte Fragen zu BFP 540 SMD – HF-Bipolartransistor, NPN, 4,5V, 0,08A, 0,25W, SOT-343R
Was unterscheidet den BFP 540 SMD von einem Standard-NPN-Transistor?
Der BFP 540 SMD ist speziell für Hochfrequenzanwendungen (HF) konzipiert. Seine Materialstruktur, Dotierung und das Gehäuse sind auf minimale parasitäre Effekte bei hohen Frequenzen optimiert, was zu geringerem Rauschen, höherer Bandbreite und besserer Signalintegrität führt. Standard-NPN-Transistoren sind oft für allgemeine Schalt- oder Verstärkeranwendungen im niedrigeren Frequenzbereich ausgelegt und erreichen nicht die gleiche Leistung bei HF.
Für welche Frequenzbereiche ist der BFP 540 SMD geeignet?
Der BFP 540 SMD ist für den Einsatz in einem breiten Spektrum von Hochfrequenzbereichen optimiert. Präzise Frequenzangaben hängen von der spezifischen Anwendung und dem Schaltungsdesign ab, aber er ist generell für HF-Schaltungen konzipiert, die im MHz- und unteren GHz-Bereich arbeiten. Dies umfasst typische Frequenzen für drahtlose Kommunikation und Messtechnik.
Welche Vorteile bietet das SOT-343R-Gehäuse?
Das SOT-343R-Gehäuse ist ein kompaktes Oberflächenmontagegehäuse (SMD). Es ermöglicht eine platzsparende Bestückung auf Leiterplatten, was für moderne, miniaturisierte elektronische Geräte essenziell ist. Zudem bietet es gute thermische Eigenschaften und eine geringe Induktivität, was für HF-Anwendungen vorteilhaft ist.
Kann der BFP 540 SMD für Leistungsverstärkung eingesetzt werden?
Ja, der BFP 540 SMD kann für moderate Leistungsverstärkung in HF-Schaltungen eingesetzt werden. Mit einer maximalen Verlustleistung von 0,25W und einem Kollektorstrom von 0,08A eignet er sich hervorragend für Anwendungen, die keine sehr hohe Ausgangsleistung erfordern, aber eine präzise und rauscharme Verstärkung benötigen. Für sehr hohe Ausgangsleistungen sind andere Transistortypen mit entsprechend höheren Leistungsspezifikationen erforderlich.
Ist der BFP 540 SMD für den Einsatz in Empfänger-Frontends geeignet?
Absolut. Das niedrige Rauschmaß und die hohe Verstärkung machen den BFP 540 SMD zu einer idealen Komponente für die Vorverstärkung schwacher HF-Signale in Empfänger-Frontends. Er hilft dabei, das Signal-Rausch-Verhältnis zu verbessern und die Empfindlichkeit des gesamten Systems zu erhöhen.
Wie wird die Zuverlässigkeit des BFP 540 SMD sichergestellt?
Die Zuverlässigkeit wird durch die Verwendung von hochwertigen Halbleitermaterialien (Silizium), eine präzise Fertigungstechnologie und strenge Qualitätskontrollen während des gesamten Produktionsprozesses gewährleistet. Die Spezifikation klar definierter Betriebsgrenzen (Spannung, Strom, Leistung) unterstützt den zuverlässigen Einsatz innerhalb dieser Parameter.
Welche besonderen Vorsichtsmaßnahmen sind beim Löten des BFP 540 SMD zu beachten?
Da es sich um ein SMD-Bauteil handelt, sind die üblichen Vorsichtsmaßnahmen für Oberflächenmontage-Bauteile zu beachten. Dies beinhaltet die Verwendung geeigneter Lötverfahren (z.B. Reflow-Löten) und die Einhaltung der empfohlenen Löttemperaturprofile, um eine Beschädigung des Bauteils oder des Gehäuses zu vermeiden. Elektrostatische Entladung (ESD) sollte ebenfalls vermieden werden.
