Der BFP 405 SMD: Ihre Lösung für präzise Hochfrequenz-Schaltungen
Der BFP 405 SMD ist ein NPN-Bipolartransistor, der speziell für anspruchsvolle Hochfrequenzanwendungen entwickelt wurde. Wenn Sie eine zuverlässige und leistungsfähige Komponente für Signalverstärkung, Schwingungserzeugung oder als Schalter in HF-Schaltungen benötigen, bietet der BFP 405 SMD eine herausragende Performance. Er ist ideal für Ingenieure, Entwickler und Hobbyisten, die Wert auf Präzision, geringes Rauschen und hohe Betriebssicherheit legen.
Technische Exzellenz für HF-Schaltungen
Der BFP 405 SMD zeichnet sich durch seine Fähigkeit aus, Signale im Hochfrequenzbereich mit hoher Linearität und minimaler Verzerrung zu verarbeiten. Seine optimierte interne Struktur ermöglicht eine exzellente Verstärkung bei gleichzeitig niedrigem Rauschen, was für die Signalintegrität unerlässlich ist. Im Vergleich zu generischen Transistoren bietet der BFP 405 SMD eine spezifischere Abstimmung auf HF-Anforderungen, was sich in einer überlegenen Leistung bei Frequenzen bis zu seiner maximalen Grenzfrequenz niederschlägt. Die NPN-Charakteristik in Kombination mit den spezifizierten Parametern macht ihn zur idealen Wahl für eine Vielzahl von HF-Frontend-Designs, wie z.B. in Empfängern, Sendern, Mischern und Oszillatoren.
Vorteile des BFP 405 SMD
- Optimierte Hochfrequenzleistung: Entwickelt für maximale Effizienz und geringes Rauschen im HF-Bereich.
- Kompakte Bauform (SOT-343R): Ermöglicht platzsparende Designs auf Leiterplatten, was besonders in mobilen und kompakten Geräten von Vorteil ist.
- Hohe Zuverlässigkeit: Getestet und qualifiziert für den professionellen Einsatz, gewährleistet er eine lange Lebensdauer und stabile Funktionalität.
- Präzise Signalverarbeitung: Bietet eine kontrollierte Verstärkung und geringe Verzerrungen für klare und unverfälschte Signale.
- Energieeffizienz: Mit einer geringen Leistungsaufnahme von nur 0,075W trägt er zur Reduzierung des Energieverbrauchs bei.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von HF-Applikationen, von Low-Power-Funkmodulen bis hin zu spezialisierten Messgeräten.
Anwendungsgebiete des BFP 405 SMD
Der BFP 405 SMD ist prädestiniert für den Einsatz in einer Vielzahl von hochfrequenten Schaltungen. Seine Spezifikationen, insbesondere die Betriebsspannung von 4,5V und der Kollektorstrom von 0,025A, legen nahe, dass er sich besonders gut für batteriebetriebene Geräte oder Anwendungen mit begrenzten Spannungsversorgungen eignet. Dies umfasst unter anderem:
- HF-Verstärker: Für die Verstärkung schwacher HF-Signale in Empfangspfaden oder als Vorverstärker in Sendestufen.
- Oszillatoren: Als aktives Bauelement zur Generierung von hochfrequenten Schwingungen für Frequenzgeneratoren oder Taktgeber.
- Mischer und Detektoren: Zur Umsetzung von Frequenzen oder zur Demodulation von HF-Signalen.
- Schaltanwendungen: Als schneller Schalter in HF-Pfaden, um Signale zu schalten oder zu modulieren.
- Drahtlose Kommunikation: In Modulen für Wi-Fi, Bluetooth, GSM/GPRS und andere drahtlose Übertragungstechnologien.
- Messtechnik: In hochpräzisen HF-Messgeräten, bei denen Signalintegrität oberste Priorität hat.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, NPN |

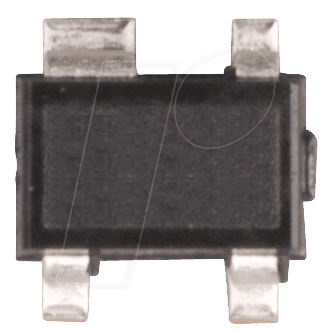

| Gehäuse | SOT-343R (Oberflächenmontage) |
| Maximale Kollektor-Emitter-Spannung (Vce) | Typischerweise 4,5V (spezifische Datenblätter prüfen für genaue Grenzwerte) |
| Maximaler Kollektorstrom (Ic) | 0,025A (25mA) |
| Maximale Verlustleistung (Pd) | 0,075W (75mW) |
| Grenzfrequenz (fT) | Sehr hoch, optimiert für HF-Anwendungen (genauer Wert im Datenblatt) |
| Rauschzahl (NF) | Sehr gering, optimiert für rauscharmen Betrieb (spezifische Werte im Datenblatt) |
| Einsatzbereich | HF-Verstärkung, Oszillatoren, Mischer, Schalter in drahtlosen Kommunikationssystemen und Messgeräten |
Qualität und Fertigungsprozess
Die Herstellung des BFP 405 SMD erfolgt unter strengen Qualitätskontrollen, um die Konsistenz und Zuverlässigkeit jeder einzelnen Komponente zu gewährleisten. Moderne Halbleiterfertigungsprozesse und die Auswahl hochwertiger Materialien sind entscheidend für seine herausragenden elektrischen Eigenschaften. Das SOT-343R-Gehäuse, ein standardisiertes Gehäuse für die Oberflächenmontage, ermöglicht eine einfache und robuste Integration in automatisierte Fertigungsprozesse. Die internen Materialstrukturen sind speziell auf die Anforderungen im Hochfrequenzbereich zugeschnitten, was eine minimierte parasitäre Kapazität und Induktivität zur Folge hat. Dies trägt direkt zur bemerkenswerten Leistung und zur Reduzierung von Signalverlusten bei hohen Frequenzen bei.
Vorsichtsmaßnahmen und Handhabung
Als Oberflächenmontage-Bauteil (SMD) erfordert der BFP 405 SMD eine sorgfältige Handhabung, um Schäden zu vermeiden. Es wird empfohlen, antistatische Maßnahmen (ESD-Schutz) während des Lötens und der Montage zu ergreifen. Die Löttemperatur und -zeit sollten gemäß den Richtlinien für das SOT-343R-Gehäuse und die verwendeten Lötverfahren eingehalten werden. Die thermische Belastung sollte stets unter der maximalen Verlustleistung von 0,075W gehalten werden, um eine Überhitzung und potenzielle Degradation der Bauteileigenschaften zu verhindern. Eine geeignete Wärmeableitung, falls erforderlich, kann durch eine optimierte Leiterplattengestaltung oder zusätzliche Kühlkörper erreicht werden, obwohl die geringe Verlustleistung dies in vielen Standardanwendungen nicht zwingend macht.
Häufig gestellte Fragen zu BFP 405 SMD – HF-Bipolartransistor, NPN, 4,5V, 0,025A, 0,075W, SOT-343R
Was bedeutet NPN bei einem Bipolartransistor?
NPN beschreibt die Schichtung der Halbleitermaterialien im Transistor: Eine dünne Schicht aus p-leitendem Material (Basis) ist zwischen zwei Schichten aus n-leitendem Material (Kollektor und Emitter) eingebettet. Diese Konfiguration bestimmt die Polarität der Spannungen und Ströme, die für den Betrieb des Transistors erforderlich sind.
Für welche Frequenzen ist der BFP 405 SMD am besten geeignet?
Der BFP 405 SMD ist speziell für den Einsatz im Hochfrequenzbereich konzipiert. Seine interne Struktur und seine elektrischen Parameter sind optimiert für Anwendungen mit Frequenzen, die in den MHz- und unteren GHz-Bereichen liegen. Die genaue Grenzfrequenz (fT) ist eine wichtige Kenngröße und sollte dem detaillierten Datenblatt entnommen werden, um die maximale Einsatzfrequenz für eine spezifische Anwendung zu bestimmen.
Was sind die Vorteile des SOT-343R Gehäuses?
Das SOT-343R-Gehäuse ist ein kleines SMD-Gehäuse (Surface Mount Device), das für die Oberflächenmontage auf Leiterplatten entwickelt wurde. Seine Hauptvorteile sind die geringe Größe, die eine hohe Bauteildichte und platzsparende Designs ermöglicht, sowie die gute Lötbarkeit und Robustheit für automatisierte Fertigungsprozesse.
Ist der BFP 405 SMD für den Einsatz in batteriebetriebenen Geräten geeignet?
Ja, der BFP 405 SMD ist aufgrund seiner geringen Betriebsspannung von 4,5V und der niedrigen maximalen Verlustleistung von 0,075W sehr gut für den Einsatz in batteriebetriebenen Geräten geeignet. Diese Eigenschaften tragen zu einem energieeffizienten Betrieb bei, was die Batterielaufzeit verlängert.
Welche Art von Verstärkung bietet der BFP 405 SMD?
Der BFP 405 SMD bietet eine hohe und stabile Verstärkung im HF-Bereich. Er ist darauf ausgelegt, Signale mit minimalem Rauschen und geringer Verzerrung zu verstärken. Die spezifischen Verstärkungswerte wie der Stromverstärkungsfaktor (hFE) variieren mit den Betriebspunkten und sind im Datenblatt spezifiziert.
Wie unterscheidet sich der BFP 405 SMD von anderen HF-Transistoren?
Der BFP 405 SMD zeichnet sich durch eine optimierte Kombination von Parametern aus, die speziell auf anspruchsvolle HF-Anwendungen zugeschnitten sind. Dazu gehören oft eine höhere Grenzfrequenz, eine niedrigere Rauschzahl und eine bessere Linearität im Vergleich zu universelleren Transistoren. Seine spezifische Abstimmung macht ihn zur überlegenen Wahl, wenn höchste Leistung und Signalintegrität im Hochfrequenzbereich gefordert sind.
Kann der BFP 405 SMD als Schalter verwendet werden?
Ja, der BFP 405 SMD kann auch als schneller Schalter in HF-Schaltungen verwendet werden, solange die Betriebsströme und -spannungen innerhalb seiner Spezifikationen liegen. Seine schnelle Schaltgeschwindigkeit ermöglicht die Steuerung von HF-Signalen in Echtzeit.
