Entdecken Sie die Präzision des BFG 410W SMD: Ihr Schlüssel zu Hochfrequenzanwendungen
Benötigen Sie eine zuverlässige und leistungsstarke Komponente für Ihre anspruchsvollen Hochfrequenzschaltungen? Der BFG 410W SMD – HF-Bipolartransistor, NPN ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die maximale Performance und Signalintegrität in ihren Designs erwarten. Dieser Transistor ist speziell dafür konzipiert, herausragende Ergebnisse in HF-Verstärker-, Mischer- und Oszillatorschaltungen zu liefern, wo Rauschen, Verzerrungen und Verluste minimiert werden müssen.
Überlegene Leistung für anspruchsvolle HF-Designs
Der BFG 410W SMD setzt neue Maßstäbe in der Welt der Hochfrequenz-Halbleiter. Im Gegensatz zu weniger spezialisierten Bipolartransistoren bietet er eine optimierte Charakteristik für den Betrieb im Gigahertz-Bereich, was ihn zur überlegenen Wahl für moderne Funkkommunikationssysteme, Messgeräte und andere HF-Applikationen macht. Seine sorgfältig entwickelten Eigenschaften garantieren eine überlegene Verstärkungsleistung bei gleichzeitig geringem Eigenrauschen und exzellenter Linearität, was für die Signalqualität in kritischen Systemen unerlässlich ist.
Technologische Vorteile des BFG 410W SMD
Die Kernkompetenz des BFG 410W SMD liegt in seiner fortschrittlichen Halbleitertechnologie, die für den Hochfrequenzbereich optimiert ist. Dies äußert sich in mehreren Schlüsselmerkmalen:
- Optimiertes Gain-Bandbreiten-Produkt: Ermöglicht hohe Verstärkungsfaktoren über einen breiten Frequenzbereich.
- Geringes Rauschen: Essentiell für empfindliche HF-Empfänger und Signalverarbeitung, um unerwünschte Störsignale zu minimieren.
- Hohe Linearität: Sorgt für präzise Signalverstärkung ohne übermäßige Verzerrungen, was für die Signalintegrität entscheidend ist.
- Schnelle Schaltzeiten: Ermöglicht effiziente Modulation und Demodulation in digitalen HF-Systemen.
- Robustheit und Zuverlässigkeit: Entwickelt für langlebigen Betrieb unter anspruchsvollen Bedingungen.
- Kompakte SOT-343R Bauform: Ideal für platzsparende SMD-Bestückung auf Leiterplatten, was die Integration in moderne Elektronikgeräte vereinfacht.
Technische Spezifikationen im Detail
Die präzisen technischen Daten des BFG 410W SMD – HF-Bipolartransistor, NPN ermöglichen eine fundierte Auslegung Ihrer Schaltungen und garantieren, dass Sie die erwartete Leistung erzielen.
| Merkmal | Spezifikation | Relevanz für HF-Anwendungen |
|---|---|---|
| Typ | HF-Bipolartransistor, NPN | Standard für Hochfrequenzverstärkung und Schaltungstechnik, NPN-Charakteristik für bestimmte Schaltungslogiken. |
| Max. Kollektorstrom (Ic) | 0,012 A (12 mA) | Definiert die maximale Strombelastbarkeit des Transistors im aktiven Bereich, wichtig für die Auslegung von Verstärkerstufen. |
| Max. Kollektor-Emitter-Spannung (Vce) | 4,5 V | Bestimmt die maximale Spannung, die zwischen Kollektor und Emitter anliegen darf, ohne den Transistor zu beschädigen; relevant für die Betriebsspannung von HF-Stufen. |
| Max. Verlustleistung (Pd) | 0,054 W (54 mW) | Gibt die maximal zulässige Verlustleistung an, die für eine zuverlässige Funktion entscheidend ist; beeinflusst die thermische Auslegung und Kühlung. |

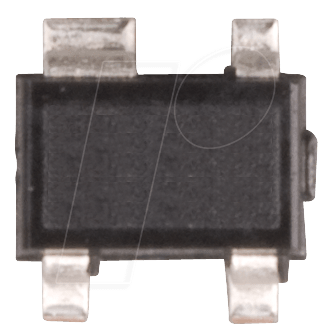

| Gehäusebauform | SOT-343R | Kompakte Oberflächenmontage (SMD) für dichte Bestückung, reduziert Leiterbahnlängen und parasitäre Effekte bei hohen Frequenzen. |
| Frequenzbereich (typisch) | Bis in den Gigahertz-Bereich | Ermöglicht den Einsatz in Hochgeschwindigkeits- und Hochfrequenzkommunikationssystemen. |
| Rauschzahl (NF) | Sehr gering (typisch für HF-optimierte Transistoren) | Minimiert das Eigenrauschen des Transistors, was für die Empfindlichkeit von Empfängern kritisch ist. |
| Verstärkung (hFE/β) | Optimiert für HF-Betrieb | Garantiert eine ausreichende Stromverstärkung für effektive Verstärkung bei hohen Frequenzen. |
Präzision in jedem Detail: Material und Fertigung
Der BFG 410W SMD – HF-Bipolartransistor, NPN verdankt seine herausragende Leistung einer Kombination aus hochwertigen Halbleitermaterialien und einem präzisen Fertigungsprozess. Die interne Struktur ist darauf ausgelegt, die Elektronenbewegung bei hohen Frequenzen zu optimieren und parasitäre Kapazitäten sowie Widerstände zu minimieren. Dies wird durch eine sorgfältige Dotierung der Siliziumschichten und die Verwendung von metallischen Kontakten mit geringem Widerstand erreicht. Die SOT-343R Gehäusebauform ist ebenfalls entscheidend, da sie durch ihre geringe Größe und die kurze Verbindung zur Leiterplatte unerwünschte HF-Verluste und Signalreflexionen reduziert.
Anwendungsgebiete: Wo der BFG 410W SMD glänzt
Die Vielseitigkeit und Leistungsfähigkeit des BFG 410W SMD – HF-Bipolartransistor, NPN eröffnen eine breite Palette von Anwendungsmöglichkeiten:
- HF-Vorverstärker: Unverzichtbar in Empfängern für Mobiltelefone, WLAN-Module, Satellitenkommunikation und andere Funkgeräte, um schwache Signale mit minimalem Rauschen zu verstärken.
- HF-Mischer: Dient als Kernkomponente in Superheterodyn-Empfängern zur Frequenzumsetzung.
- Oszillatoren: Ermöglicht die Erzeugung stabiler Hochfrequenzsignale für Sender und Messgeräte.
- Leistungsverstärker (in Mehrstufen-Designs): Trägt zur Signalverstärkung in den frühen Stufen von HF-Senderstufen bei.
- Breitbandverstärker: Geeignet für Anwendungen, die eine gleichmäßige Verstärkung über einen weiten Frequenzbereich erfordern.
- Messtechnik: Findet Einsatz in Spektrumanalysatoren, Netzwerkanalysatoren und anderen HF-Testgeräten.
FAQ – Häufig gestellte Fragen zu BFG 410W SMD – HF-Bipolartransistor, NPN, 4,5V, 0,012A, 0,054W, SOT-343R
Ist der BFG 410W SMD für alle Arten von HF-Schaltungen geeignet?
Der BFG 410W SMD ist speziell für Hochfrequenzanwendungen optimiert, insbesondere dort, wo geringes Rauschen und gute Verstärkung bei Frequenzen im Gigahertz-Bereich gefordert sind. Für sehr hohe Leistungen oder extrem niedrige Frequenzen können andere Transistortypen besser geeignet sein.
Welche Vorteile bietet die SOT-343R Bauform gegenüber älteren Gehäusen?
Die SOT-343R Bauform ist ein modernes SMD-Gehäuse, das sich durch seine geringe Größe, sein geringes Gewicht und seine optimierte elektrische Performance auszeichnet. Sie ermöglicht eine dichtere Bestückung von Leiterplatten, reduziert die parasitäre Induktivität und Kapazität und erleichtert die automatisierte Bestückung.
Wie beeinflusst die geringe maximale Kollektorstromgrenze von 0,012A die Anwendungsmöglichkeiten?
Die Angabe von 0,012A repräsentiert die maximale Dauerstrombelastbarkeit des Transistors. Für typische HF-Verstärker- oder Mischeranwendungen, bei denen die Ströme im Signalweg oft im Milliampere-Bereich liegen, ist diese Spezifikation völlig ausreichend. Sie ist ein Indikator für die Auslegung für Signalverarbeitung statt für reine Leistungsschaltanwendungen.
Ist der BFG 410W SMD für den Einsatz in kommerziellen oder militärischen Anwendungen geeignet?
Die Spezifikationen des BFG 410W SMD, wie seine Zuverlässigkeit und Leistungsfähigkeit, machen ihn für eine breite Palette von kommerziellen Anwendungen attraktiv. Für spezifische militärische Qualifizierungen sind oft zusätzliche Tests und Zertifizierungen erforderlich, die über die Standard-Datenblätter hinausgehen können.
Was bedeutet „NPN“ bei diesem Bipolartransistor?
„NPN“ beschreibt die Halbleiterschichten, aus denen der Transistor aufgebaut ist: Eine P-Schicht zwischen zwei N-Schichten. Dies bestimmt, wie der Transistor angesteuert wird (Basisstrom muss zur Basis fließen, um den Kollektorstrom zu steuern) und wie er in Schaltungen verwendet wird. NPN-Transistoren sind für viele Standardanwendungen in der Elektronik weit verbreitet.
Wie schütze ich den BFG 410W SMD vor Überspannung und Überstrom?
Obwohl der BFG 410W SMD robust ist, empfiehlt sich immer die Einhaltung der maximalen Spannung (Vce=4,5V) und Stromgrenzen (Ic=0,012A). Zusätzliche Schutzschaltungen wie Schutzdioden oder Strombegrenzungswiderstände können in Systemen mit potenziellen Spannungsspitzen oder übermäßigen Stromflüssen sinnvoll sein, um die Langlebigkeit des Transistors zu gewährleisten.
Können die Daten zur Verlustleistung (0,054W) direkt auf die Kühlung übertragen werden?
Die angegebene Verlustleistung von 0,054W ist die maximal zulässige Leistung, die der Transistor dauerhaft abführen kann, ohne überhitzt zu werden. Bei der tatsächlichen Schaltungsgestaltung muss die erwartete Verlustleistung basierend auf den Betriebsbedingungen berechnet werden. In den meisten HF-Signalverarbeitungsanwendungen, bei denen der BFG 410W SMD eingesetzt wird, liegt die tatsächliche Verlustleistung deutlich unter diesem Maximum, sodass eine zusätzliche Kühlung meist nicht notwendig ist. Bei höheren Leistungen oder kontinuierlicher Belastung kann jedoch eine sorgfältige thermische Betrachtung und gegebenenfalls eine Kühlkörperlösung erforderlich sein.
