BF 173: Der Präzisions-HF-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen Komponente für Ihre Hochfrequenzanwendungen, die auch bei geringer Leistung exakte Schaltvorgänge und Signalverstärkung ermöglicht? Der BF 173 NPN-Bipolartransistor ist die ideale Lösung für Entwickler, Ingenieure und versierte Hobbyisten, die Wert auf Stabilität, Effizienz und Signalintegrität in HF-Schaltungen legen. Seine spezifischen elektrischen Eigenschaften machen ihn zu einer überlegenen Wahl gegenüber Standardtransistoren, wenn es um schmalbandige Verstärker, Oszillatoren oder Mischschaltungen geht.
Überlegene Leistung und Stabilität in HF-Anwendungen
Der BF 173 zeichnet sich durch seine Eignung für den Einsatz im Hochfrequenzbereich aus. Während viele universelle Transistoren bei diesen Frequenzen an ihre Grenzen stoßen, bietet der BF 173 durch seine optimierte Struktur und Materialwahl eine herausragende Performance. Dies resultiert in geringeren parasitären Kapazitäten und einer verbesserten Transitfrequenz, was für die Signalintegrität bei hohen Frequenzen unerlässlich ist. Im Vergleich zu einfacheren Bipolartransistoren bietet der BF 173 eine definiertere Charakteristik für HF-spezifische Anwendungen, wodurch unerwünschte Rückkopplungen und Signalverzerrungen minimiert werden.
Konstruktion und Zuverlässigkeit des BF 173
Die Robustheit und Zuverlässigkeit des BF 173 sind zentrale Argumente für seine Auswahl. Entwickelt für präzise elektronische Schaltkreise, gewährleistet er eine konsistente Leistung über einen definierten Betriebsbereich. Die NPN-Halbleiterstruktur in Kombination mit den Spezifikationen von 25V Sperrspannung, 0,025A Kollektorstrom und 0,2W Verlustleistung prädestinieren ihn für Anwendungen, bei denen Effizienz und eine kontrollierte Wärmeentwicklung im Vordergrund stehen. Das TO-72 Gehäuse bietet dabei eine gute thermische Anbindung und mechanische Stabilität.
Anwendungsgebiete und Vorteile
Der BF 173 entfaltet sein volles Potenzial in einer Vielzahl von HF-Schaltungen. Seine besonderen Eigenschaften machen ihn zu einem unverzichtbaren Bauteil in folgenden Bereichen:
- HF-Verstärker: Ideal für schmalbandige Verstärkerstufen, bei denen eine hohe Verstärkung bei gleichzeitig geringem Rauschen erforderlich ist.
- Oszillatoren: Stabile und zuverlässige Oszillatorschaltungen können mit dem BF 173 realisiert werden, was für präzise Frequenzerzeugung unerlässlich ist.
- Mischschaltungen: In Frequenzmischern ermöglicht der BF 173 die effiziente Erzeugung von Summen- und Differenzfrequenzen.
- HF-Demodulatoren: Die Signalverarbeitung von HF-Signalen wird durch seine Eigenschaften optimiert.
- Funkkommunikation: Einsatz in Sendern und Empfängern für zuverlässige Signalübertragung und -verarbeitung.
- Mess- und Prüftechnik: Als präziser Baustein in Messgeräten für HF-Signalanalyse.
Detaillierte Spezifikationen und Leistungsmerkmale
Der BF 173 ist nicht nur ein Transistor, sondern eine optimierte Lösung für spezifische technische Herausforderungen im HF-Bereich. Die sorgfältige Auswahl der Materialien und die präzise Fertigung ermöglichen die Erreichung der folgenden Leistungsmerkmale:
- Hohe Transitfrequenz (fT): Ermöglicht effiziente Verstärkung und Signalverarbeitung bei hohen Frequenzen.
- Geringe Eingangs- und Ausgangsimpedanzen: Erleichtert die Anpassung an andere Schaltungsteile und minimiert Verluste.
- Ausgezeichnete Rauschzahlen: Wichtig für empfindliche HF-Empfänger und Messanwendungen.
- Kontrollierte Stromverstärkung (hFE): Bietet berechenbare Verstärkungsfaktoren für stabile Schaltungen.
- Kompaktes TO-72 Gehäuse: Ermöglicht hohe Packungsdichte auf Leiterplatten und gute Wärmeabfuhr.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Bipolartransistor, NPN |
| Modell | BF 173 |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 25 V |
| Maximale Kollektorstrom (IC) | 0,025 A (25 mA) |
| Maximaler Verlust (PD) | 0,2 W |

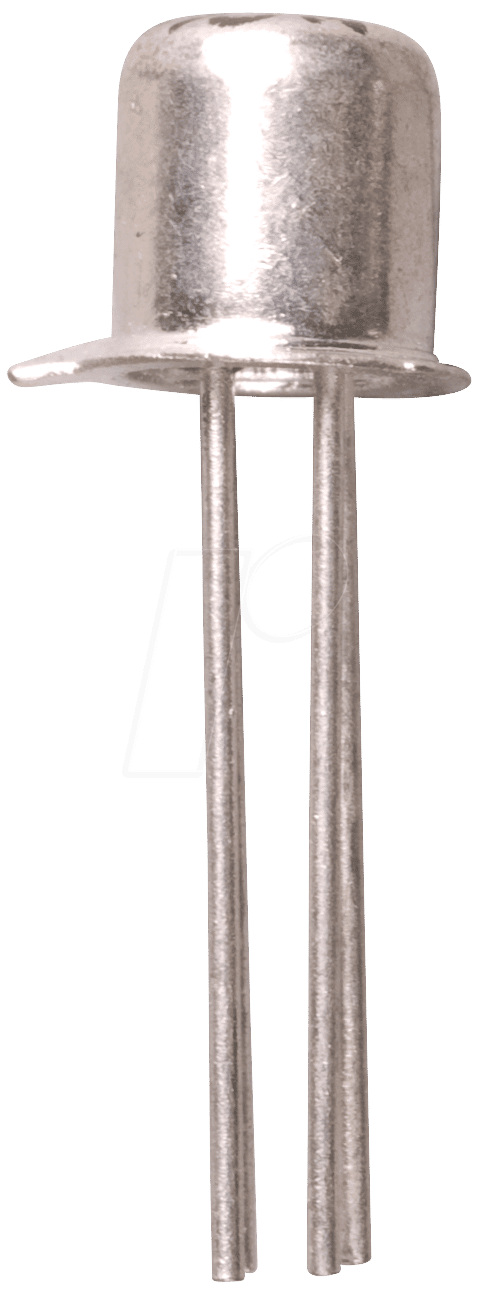

| Gehäusetyp | TO-72 |
| Anwendungsbereich | Hochfrequenz (HF), Signalverstärkung, Oszillatoren |
| Charakteristik | Optimiert für HF-Leistung, geringes Rauschen, hohe Transitfrequenz |
| Hersteller-Kennzeichnung (Beispiel) | Herstellerintegrität und Verarbeitungsqualität |
Präzision durch Materialwahl und Fertigung
Die Leistungsfähigkeit des BF 173 basiert auf der sorgfältigen Auswahl von Halbleitermaterialien und der präzisen Fertigungstechnik. Der Einsatz von Silizium in einer optimierten Dotierungskonfiguration ermöglicht die herausragenden elektrischen Eigenschaften. Die NPN-Struktur ist dabei auf eine schnelle Ladungsträgerbewegung und geringe parasitäre Effekte ausgelegt, was für den Hochfrequenzbetrieb essentiell ist. Das TO-72 Gehäuse, oft aus Metall oder einer robusten Kunststofflegierung gefertigt, sorgt für eine effektive Abschirmung gegen äußere Einflüsse und eine gute thermische Anbindung, die für die Aufrechterhaltung der Betriebstemperatur und somit der Zuverlässigkeit entscheidend ist.
Unterschiede zu Standard-Transistoren und warum der BF 173 überlegen ist
Während universelle Bipolartransistoren wie der BC547 für allgemeine Schalt- und Verstärkungsaufgaben in Niederfrequenzanwendungen konzipiert sind, ist der BF 173 speziell für den HF-Bereich optimiert. Diese Optimierung manifestiert sich in einer deutlich höheren Transitfrequenz (fT), die angibt, bei welcher Frequenz die Stromverstärkung auf Eins fällt. Für den BF 173 liegt diese deutlich im GHz-Bereich, während sie bei Standardtransistoren oft im MHz-Bereich angesiedelt ist. Weiterhin weisen HF-Transistoren wie der BF 173 oft geringere parasitäre Kapazitäten (Cbe, Cce) auf, was Signalverluste und unerwünschte Rückkopplungen bei hohen Frequenzen reduziert. Die Rauschzahlen sind ebenfalls typischerweise besser optimiert, was für empfindliche HF-Schaltungen wie Empfängereingangsstufen von großer Bedeutung ist. Auch die Impedanzanpassungseigenschaften sind für HF-Schaltungen spezifischer und ermöglichen eine effizientere Signalübertragung.
Häufige Fragen und Antworten zum BF 173
FAQ – Häufig gestellte Fragen zu BF 173 – HF-Bipolartransistor, NPN, 25V, 0,025A, 0,2W, TO-72
Welche Anwendungen sind für den BF 173 besonders geeignet?
Der BF 173 ist ideal für schmalbandige HF-Verstärker, Oszillatoren, Mischschaltungen, Demodulatoren und allgemeine HF-Signalverarbeitungsaufgaben, bei denen Präzision und Effizienz im Hochfrequenzbereich gefragt sind.
Was bedeutet die Angabe „HF-Bipolartransistor“?
HF steht für Hochfrequenz. Ein HF-Bipolartransistor ist speziell für den Einsatz bei hohen Frequenzen (typischerweise im MHz- und GHz-Bereich) entwickelt und optimiert, was sich in spezifischen elektrischen Eigenschaften wie hoher Transitfrequenz und geringen parasitären Kapazitäten äußert.
Kann der BF 173 auch in Niederfrequenzschaltungen verwendet werden?
Theoretisch ja, aber es ist nicht die optimale Anwendung. Für Niederfrequenzen gibt es oft kostengünstigere und besser geeignete universelle Transistoren, die hier ihre Stärken ausspielen.
Was sind die Vorteile des TO-72 Gehäuses?
Das TO-72 Gehäuse ist ein kompaktes Metallgehäuse, das eine gute thermische Anbindung und eine effektive Abschirmung gegen elektromagnetische Störungen bietet. Dies trägt zur Stabilität und Zuverlässigkeit der Schaltung bei.
Welche maximale Spannung und Stromstärke kann der BF 173 verarbeiten?
Der BF 173 darf maximal mit 25V zwischen Kollektor und Emitter betrieben werden. Der maximale Kollektorstrom beträgt 0,025A (25mA). Überschreitungen können zu Beschädigungen des Bauteils führen.
Wie beeinflusst die Verlustleistung (0,2W) die Auswahl des BF 173?
Die Verlustleistung von 0,2W gibt die maximale Energiemenge an, die das Bauteil unter normalen Betriebsbedingungen ableiten kann, ohne zu überhitzen. Bei der Auslegung der Schaltung muss sichergestellt werden, dass diese Leistung nicht überschritten wird, um eine lange Lebensdauer und zuverlässige Funktion zu gewährleisten. Eine gute Kühlung oder angepasste Betriebsbedingungen sind hierbei wichtig.
Ist der BF 173 für analoge oder digitale Schaltungen geeignet?
Der BF 173 ist primär für analoge HF-Schaltungen konzipiert, insbesondere für Verstärkungs- und Oszillatoranwendungen. Für rein digitale Schaltungen gibt es oft speziell entwickelte Logikbausteine.
