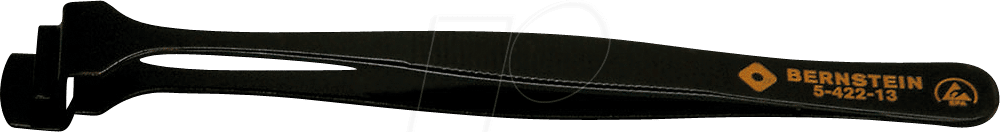

Präzisionsinstrument für sensible Anwendungen: BERN 5 422 13 – Wafer-Pinzette, Form 4 DW, 130 mm, ESD
Für alle, die höchste Präzision und Sicherheit bei der Handhabung empfindlicher Bauteile benötigen, ist die BERN 5 422 13 – Wafer-Pinzette die optimale Wahl. Diese spezialisierte Pinzette wurde entwickelt, um statische Entladungen zu verhindern und eine beschädigungsfreie Manipulation von Wafern und feinsten elektronischen Komponenten zu gewährleisten, was sie zum unverzichtbaren Werkzeug für Fachleute in der Mikroelektronik, Halbleiterfertigung und feinmechanischen Montage macht.
Überlegene Handhabung und Schutz durch Spezialdesign
Die BERN 5 422 13 – Wafer-Pinzette zeichnet sich durch ihr spezialisiertes Design aus, das über die Fähigkeiten herkömmlicher Pinzetten hinausgeht. Ihre Form 4 DW kombiniert eine feine Spitze mit einer präzisen Krümmung, die eine sichere und kontrollierte Greifkraft ermöglicht, ohne die Oberfläche der zu manipulierenden Objekte zu beschädigen. Die integrierte ESD-Beschichtung (Electrostatic Discharge) ist entscheidend, um die empfindlichen Mikroelektronikbauteile vor schädlichen elektrostatischen Entladungen zu schützen. Dies unterscheidet sie fundamental von Standard-Pinzetten, die diese Schutzfunktion nicht bieten und somit ein erhebliches Risiko für wertvolle und fragile Komponenten darstellen.
Kernmerkmale und Vorteile
- ESD-Schutz: Die antistatische Ausführung schützt Ihre empfindlichen elektronischen Komponenten zuverlässig vor elektrostatischen Entladungen und vermeidet kostspielige Schäden.
- Ergonomische Form: Mit einer Länge von 130 mm bietet die Pinzette eine ideale Balance zwischen Reichweite und Handlichkeit für präzise Arbeiten.
- Spezialspitze: Die Form 4 DW der Greifbacken ist speziell für die sichere und schonende Aufnahme von Wafern und filigranen Bauteilen konzipiert.
- Hochwertige Materialien: Gefertigt aus erstklassigen, antistatischen Materialien, garantiert die Pinzette Langlebigkeit und konsistente Leistung über einen langen Zeitraum.
- Präzise Führung: Die präzise gefertigten Spitzen ermöglichen ein exaktes Positionieren und Greifen auch kleinster Elemente.
- Reduzierte Ermüdung: Das optimierte Design und die Materialbeschaffenheit minimieren die Ermüdung bei längeren Arbeitseinsätzen.
Konstruktion und Materialwissenschaft für maximale Zuverlässigkeit
Die BERN 5 422 13 – Wafer-Pinzette ist das Ergebnis sorgfältiger Materialauswahl und präziser Fertigungstechniken. Der verwendete Werkstoff ist speziell auf seine elektrostatischen Ableiteigenschaften hin optimiert, um eine sichere Arbeitsumgebung für empfindliche Mikroelektronik zu schaffen. Die Oberflächenstruktur der Pinzette verhindert die Aufladung und die Ableitung potenziell schädlicher elektrischer Ladungen vom Anwender auf das zu bearbeitende Bauteil. Dies ist ein kritischer Faktor, der in der modernen Halbleiterproduktion und im SMT-Bereich (Surface Mount Technology) nicht unterschätzt werden darf. Die mechanische Integrität der Pinzette ist ebenfalls auf Langlebigkeit und Präzision ausgelegt; sie behält ihre Form und Greiffunktion auch bei wiederholter Beanspruchung.
Detailgenauigkeit: Die Form 4 DW im Fokus
Die spezielle „Form 4 DW“ der Greifbacken ist ein entscheidendes Merkmal, das die BERN 5 422 13 – Wafer-Pinzette von konventionellen Werkzeugen abhebt. Diese Formgebung kombiniert eine fein zulaufende Spitze, die es ermöglicht, auch die kleinsten und am dichtesten gepackten Bauteile präzise zu fassen, mit einer leichten Krümmung, die eine maximale Auflagefläche auf dem zu greifenden Objekt bietet. Diese Auflagefläche ist so konzipiert, dass sie den Druck verteilt und somit die Gefahr von Kratzern oder Verformungen minimiert. Die 130 mm Länge ist ergonomisch gewählt, um dem Anwender eine optimale Kontrolle und einen angenehmen Arbeitsabstand zu ermöglichen, was gerade bei diffizilen Montagearbeiten von großer Bedeutung ist.
Einsatzmöglichkeiten und Anwendungsbereiche
Die BERN 5 422 13 – Wafer-Pinzette ist prädestiniert für eine Vielzahl von hochpräzisen Aufgaben. Sie findet ihren Einsatz in:
- Halbleiterfertigung: Handhabung von Siliziumwafern, Mikrochips und anderen empfindlichen Halbleiterkomponenten während der Produktion und Qualitätskontrolle.
- Mikroelektronikmontage: Platzierung von winzigen Bauteilen auf Leiterplatten, insbesondere in Bereichen, wo ESD-Schutz unerlässlich ist.
- Laboranwendungen: Arbeiten mit biologischen Proben, feinen Laborgeräten oder anderen empfindlichen Materialien, die vor statischer Aufladung geschützt werden müssen.
- Optik und Photonik: Präzises Greifen und Positionieren von Linsen, Fasern und anderen optischen Elementen.
- Feinmechanik: Montage kleinster Bauteile in Uhren, Messinstrumenten oder anderen Präzisionsgeräten.
Die ESD-Konformität ist dabei stets ein Garant für die Integrität der zu bearbeitenden Objekte. Durch die konsequente Einhaltung von ESD-Richtlinien minimiert die Pinzette das Risiko von Beschädigungen, die zu Funktionsausfällen oder Leistungseinbußen führen könnten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Modellnummer | BERN 5 422 13 |
| Produkttyp | Wafer-Pinzette |
| Form der Greifspitzen | Form 4 DW |
| Gesamtlänge | 130 mm |
| ESD-Schutz | Ja, antistatische Ausführung |
| Material | Hochwertiger, antistatischer Spezialkunststoff oder legierter Stahl mit ESD-Beschichtung (Details siehe Produktdatenblatt für exakte Materialangaben) |
| Oberflächenbeschaffenheit | Glatte, nicht-reflektierende und nicht-leitende Oberfläche zur Vermeidung von statischer Aufladung und Oberflächenbeschädigung. |
| Anwendungsbereich | Mikroelektronik, Halbleiterindustrie, SMT-Montage, Labor, Feinmechanik, Optik |
FAQ – Häufig gestellte Fragen zu BERN 5 422 13 – Wafer-Pinzette, Form 4 DW, 130 mm, ESD
Was genau bedeutet die ESD-Ausführung bei dieser Pinzette?
Die ESD-Ausführung bedeutet, dass die Pinzette so konzipiert ist, dass sie elektrostatische Entladungen (ESD) verhindert. Sie leitet statische Ladungen sicher ab und schützt somit empfindliche elektronische Bauteile vor potenziellen Schäden, die durch solche Entladungen verursacht werden können.
Für welche Art von Bauteilen ist die Form 4 DW am besten geeignet?
Die Form 4 DW der Greifspitzen ist speziell für die präzise und schonende Handhabung von sehr kleinen und filigranen Objekten wie Wafern, Mikrochips, SMD-Bauteilen oder anderen feinsten elektronischen Komponenten entwickelt. Die Spitze ermöglicht ein exaktes Ansetzen, während die leicht gebogene Form eine sichere und großflächige Auflage auf dem Bauteil bietet.
Ist die Pinzette für den Dauereinsatz in Produktionsumgebungen geeignet?
Ja, die BERN 5 422 13 – Wafer-Pinzette ist aus hochwertigen Materialien gefertigt, die auf Langlebigkeit und Beständigkeit ausgelegt sind. Die antistatischen Eigenschaften bleiben auch bei häufiger Nutzung erhalten, was sie zu einem zuverlässigen Werkzeug für den industriellen Einsatz macht.
Wie reinige ich die Pinzette am besten, um ihre Funktionalität zu erhalten?
Zur Reinigung sollten Sie ein weiches, fusselfreies Tuch verwenden, das leicht mit einem geeigneten, für ESD-Produkte zugelassenen Reinigungsmittel angefeuchtet ist. Vermeiden Sie aggressive Chemikalien oder Scheuermittel, die die antistatische Beschichtung beschädigen könnten. Lassen Sie die Pinzette vollständig trocknen, bevor Sie sie wieder verwenden.
Was ist der Hauptvorteil dieser Pinzette gegenüber einer Standard-Metallpinzette?
Der Hauptvorteil liegt im integrierten ESD-Schutz. Standard-Metallpinzetten können statische Aufladungen aufbauen und diese auf die elektronischen Bauteile übertragen, was zu irreparablen Schäden führen kann. Die BERN 5 422 13 – Wafer-Pinzette bietet diese Schutzfunktion und minimiert somit das Risiko.
Gibt es eine Garantie auf die antistatischen Eigenschaften der Pinzette?
Die Langlebigkeit und Effektivität der antistatischen Eigenschaften hängen von der korrekten Handhabung und Pflege ab. Bei sachgemäßer Verwendung und Pflege behält die Pinzette ihre ESD-Eigenschaften über die erwartete Lebensdauer bei. Detaillierte Informationen zu Garantieansprüchen entnehmen Sie bitte unseren allgemeinen Geschäftsbedingungen oder dem Produktdatenblatt.
Kann ich die Pinzette auch für nicht-elektronische, empfindliche Materialien verwenden?
Ja, die präzise Form und die schonende Greifwirkung der Wafer-Pinzette, kombiniert mit dem ESD-Schutz, machen sie auch für die Handhabung anderer empfindlicher Materialien geeignet, bei denen eine Beschädigung oder elektrostatische Aufladung vermieden werden soll, wie beispielsweise in der Optik oder bei bestimmten Laboranwendungen.
