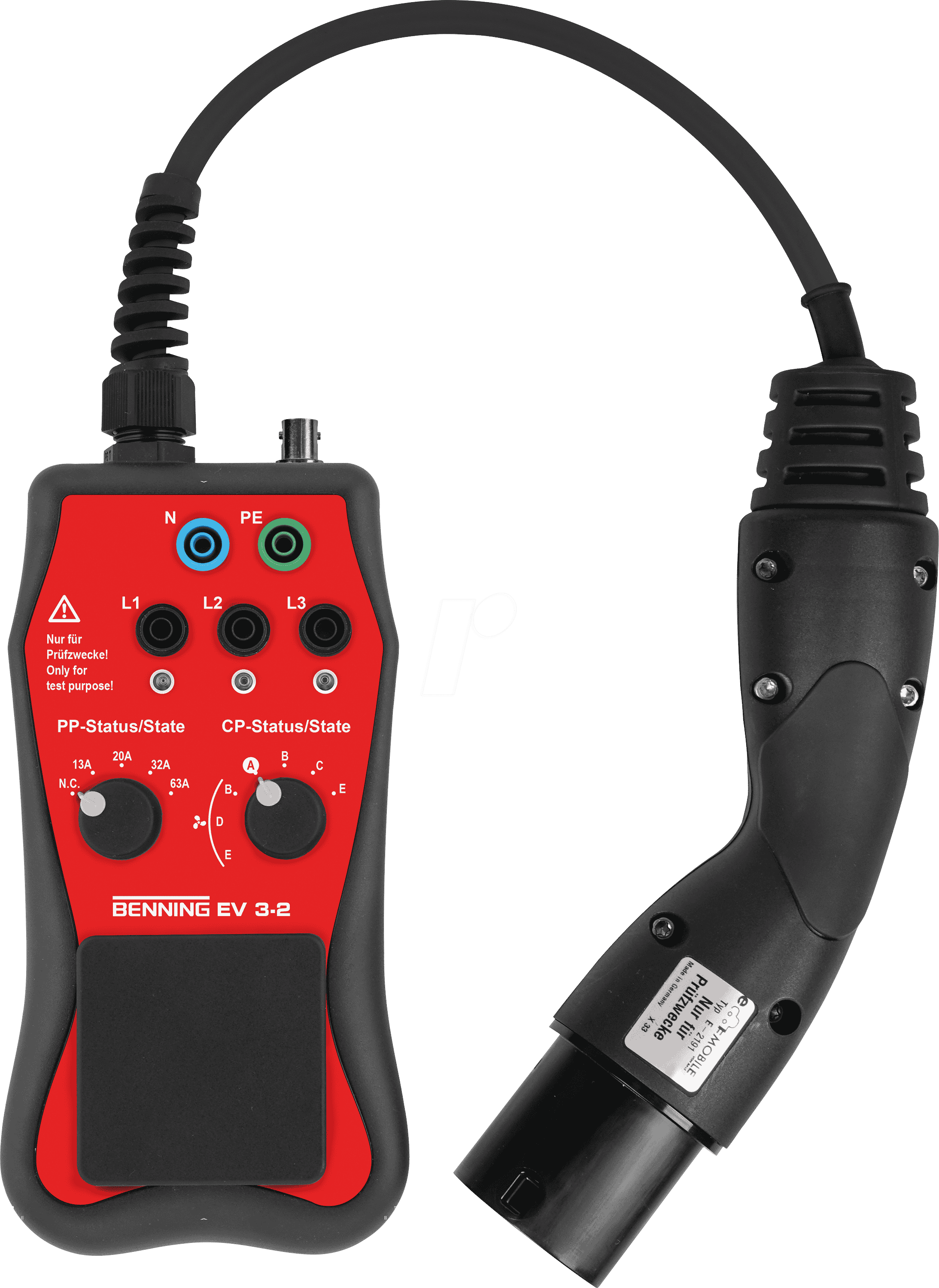

BENNING EV 3-2 – EVSE-Adapter für E-Mobility-Ladestationen

Messadapter mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen.Der Messadapter BENNING EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 130 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) durchzuführen.BENNING EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851-1 (VDE 0122-1) der Ladebetriebsart “Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.Produkthighlights:Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerätseparate Phasenanzeige durch drei LEDs zur einfachen SpannungsüberprüfungProximity Pilot (PP) überprüft die Codierung der Ladekabel zur LadestrombegrenzungControl Pilot (CP) simuliert den Fahrzeugstatus A, B,C, D und E (Kurzschluss zwischen CP-PE)BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem OszilloskopÜberprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)Leistungsmerkmale:Anzeige der Phasenspannungen über LEDsPrüfen von E-Ladestationen auch bei fest angeschlossenem LadekabelFahrzeugsimulation (CP):Gemäß IEC 61851 werden die Zustände per Drehwahlschalter simuliert.Zustand A: kein Fahrzeug angeschlossenZustand B: Fahrzeug angeschlossen, nicht ladebereitZustand C: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs nicht gefordertZustand D: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs gefordertZustand E: Fehler, Kurzschluss CP-PE über DiodeKabelsimulation (PP):Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert.kein Kabel: 8 O13 A Kabel: 1500 O20 A Kabel: 680 O32 A Kabel: 220 O64 A Kabel: 100 O
